本實用新型涉及一種攝影裝置，具體地說，涉及一種鏡筒組件。

背景技術：

鏡筒的用途是搭載鏡片，鏡片與鏡筒尺寸搭配尤為重要，主要原因是兩者干涉量多少將導致鏡頭的解像力品質發生變異，進而影響對鏡片單體光學特性的判斷。對于鏡片和鏡筒搭配干涉量的調整，在相關技術中，是根據不同鏡頭設計必須生產新的鏡筒模具對應，并依據鏡筒成型后實際尺寸進行模仁修正，由于需要大量的時間來生產新的鏡筒模具，因而開發日程無法縮短。

針對相關技術中，根據不同鏡頭設計必須生產新的鏡筒模具對應，并依據鏡筒成型后實際尺寸進行模仁修正，使得開發效率較低的問題，還未提出有效的解決方案。

技術實現要素：

本實用新型提供了一種鏡筒組件，以至少解決相關技術中根據不同鏡頭設計必須生產新的鏡筒模具對應，并依據鏡筒成型后實際尺寸進行模仁修正，使得開發效率較低等問題。

根據本實用新型的一個方面，提供了一種鏡筒組件，包括：

鏡筒，所述鏡筒為圓筒狀上部開口的結構，所述鏡筒的下部設置有預定尺寸的光孔，所述光孔由穿透所述鏡筒的封閉的下表面的中心部分形成；

至少一個鏡片，所述鏡片向著所述光孔方向堆疊在所述鏡筒內；

所述鏡筒和所述鏡片之間的環形間隙內安裝有調整所述光孔的大小以及所述鏡片和所述鏡筒之間的干涉量的O型圈。

優選地，所述鏡片包括第一鏡片，所述第一鏡片位于所述鏡筒的最下部；

在所述第一鏡片的下方設置有調整所述光孔的大小的第一O型圈，所述第一O型圈的上表面和所述第一鏡片的下表面貼合，所述第一O型圈的外圓 周面和所述光孔的內圓周面貼合。

優選地，在所述第一鏡片和所述鏡筒的環形間隙內設置有調整所述第一鏡片與所述鏡筒的干涉量的第二O型圈。

優選地，所述鏡片包括第二鏡片，所述第二鏡片位于其他鏡片的上方，所述第二鏡片與所述鏡筒之間設置有調整所述第二鏡片與所述鏡筒之間的干涉量的第三O型圈和第四O型圈；

所述第二鏡片與位于所述第二鏡片下方并且與所述第二鏡片相鄰的鏡片之間設置有調整鏡間距的間隔環。

優選地，堆疊的鏡片的上端面和側面接合的位置具有環形突起，堆疊的鏡片的下端面和側面接合的位置具有環形凹面，堆疊的鏡片的所述環形突起、和所述環形凹面相互扣合。

通過本實用新型，采用一種鏡筒組件，包括：鏡筒，鏡筒為圓筒狀上部開口的結構，鏡筒的下部設置有預定尺寸的光孔，光孔由穿透鏡筒的封閉的下表面的中心部分形成；至少一個鏡片，鏡片向著光孔方向堆疊在鏡筒內；鏡筒和鏡片之間的環形間隙內安裝有調整光孔的大小以及鏡片和鏡筒之間的干涉量的O型圈。解決了鏡頭設計階段開發日程無法縮短的問題。

附圖說明

通過結合下面附圖對其實施例進行描述，本實用新型的上述特征和技術優點將會變得更加清楚和容易理解。

圖1是根據本實用新型一個實施例的鏡筒組件的結構圖；

圖2是根據本實用新型另一個實施例的鏡筒組件的結構圖。

具體實施方式

下面將參考附圖來描述本實用新型所述的鏡筒組件的實施例。本領域的普通技術人員可以認識到，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式或其組合對所描述的實施例進行修正。因此，附圖和描述在本質上是說明性的，而不是用于限制權利要求的保護范圍。此外，在本說明書中，附圖未按比例畫出，并且相同的附圖標記表示相同的部分。

在本實施例中提供了一種鏡筒組件，如圖1所示的鏡筒組件，包括：鏡筒1，該鏡筒1為圓筒狀上部開口的結構，鏡筒1的下部設置有預定尺寸的光孔， 該光孔穿透該鏡筒1的封閉的下表面的中心部分而形成，光孔用于暴露置于最下方的第一鏡片2；鏡片，鏡片可以為一個或多個，鏡片向著光孔方向堆疊在鏡筒內，使得鏡片的中心重合；鏡筒1和鏡片之間的環形間隙內安裝有O型圈，O型圈用于調整光孔的大小，并且O型圈用于調整鏡片和鏡筒1之間的干涉量。

通過上述結構，根據不同尺寸的鏡片，只要更換不同的O型圈，即可完成光孔的調整，以及鏡片與鏡筒1之間的干涉量的調整，使得鏡片的光學中心能夠和鏡筒1的中心重合，進而使得鏡片組合達到最佳解像力狀態。解決了根據不同鏡頭設計必須生產新的鏡筒模具對應，并依據鏡筒成型后實際尺寸進行模仁修正，使得開發日程無法縮短的問題。

在一個可選實施例中，如圖1所示，該鏡片包括第一鏡片2，該第一鏡片2位于鏡筒1的最下部；在該第一鏡片2的下方設置有第一O型圈3，該第一O型圈3的上表面和該第一鏡片2的下表面貼合，該第一O型圈3的外圓周面和光孔的內圓周面貼合，該第一O型圈3用于調整該光孔的大小，通過更換第一O型圈3，可以根據需要調整鏡筒光孔的大小。

如圖1所示，在一個可選實施例中，在第一鏡片2和鏡筒1的環形間隙內設置有第二O型圈4，該第二O型圈4用于調整第一鏡片2與鏡筒1的干涉量，根據不同尺寸的第一鏡片2，通過更換第二O型圈4，即可調整第一鏡片2及堆疊在其上方的鏡片的中心與鏡筒1的中心重合。

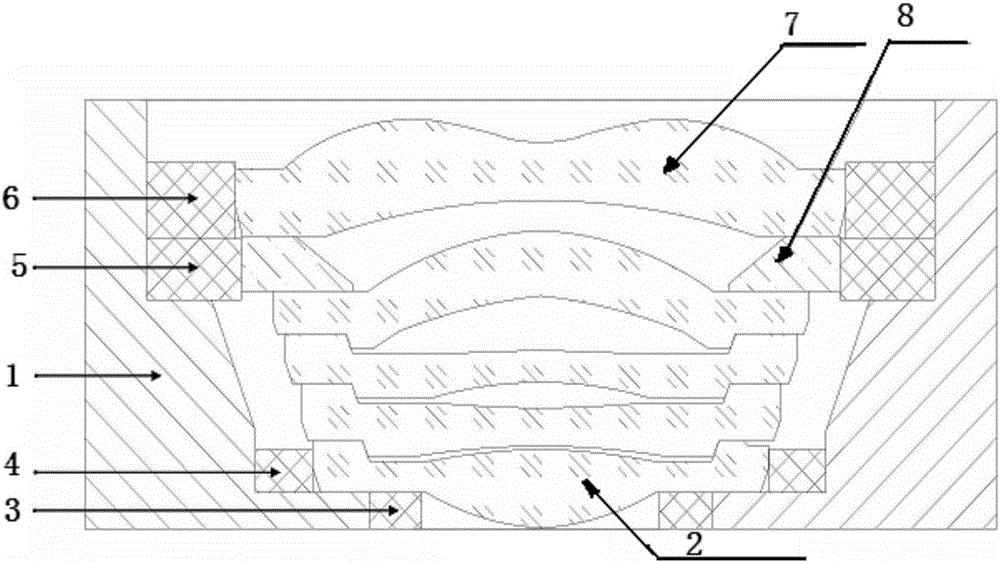

如圖2所示，在一個可選實施例中，該鏡片包括第二鏡片7，該第二鏡片7位于其他鏡片的上方。該第二鏡片7和鏡筒1之間設置有第三O型圈5和第四O型圈6，在鏡筒1的內表面，具有安放第三O型圈5和第四O型圈6的臺肩，第三O型圈5置于臺肩的上表面，第四O型圈6置于第三O型圈5的上表面，第二鏡片7與位于第二鏡片7下方并且與第二鏡片7相鄰的鏡片之間設置有間隔環8，該間隔環8的外圓周面和第三O型圈5的內圓周面貼合，該間隔環8用于調整鏡間距；第三O型圈5、第四O型圈6用于調整第二鏡片7與鏡筒1之間的干涉量。通過更換間隔環8，可以方便的調整鏡間距，根據不同尺寸的第二鏡片7，通過更換第三O型圈5、第四O型圈6，可以調整第二鏡片7與鏡筒1的干涉量，使得第二鏡片7的中心與鏡筒1的中心重合。

如圖2所示，在一個可選實施例中，在第一鏡片2和第二鏡片7之間， 堆疊有鏡片。堆疊的鏡片中的每個鏡片的上端面和側面接合的位置具有環形突起、堆疊的鏡片中的每個鏡片的下端面和側面接合的位置具有環形凹面，堆疊的鏡片通過該環形突起、和該環形凹面相互扣合，用于確保光軸的穩定。

在一個可選實施例中，鏡片的環形突起和環形凹面可以是多個，即，在外層環形突起和環形凹面的徑向內側，可以分別再具有環形突起和環形凹面，使得光軸更加穩定。而且，環形突起的徑向沿水平方向可以具有固定塊，在環形凹面的徑向與環形突起的固定塊一一對應的位置上，可以具有固定槽，使得扣合時，固定塊和固定槽插接，進一步限制鏡片的圓周轉動。

鏡筒的材料可以是多樣的，在一個可選實施例中，使用鋁制鏡筒，能夠使得鏡筒具有重量輕、強度高的優點。

高像素攝像頭鏡片相互扣合設計是為了確保光軸穩定，第一枚、最后一枚鏡片及機構件為主要與鏡筒干涉的部件。設計通用的鋁制鏡筒并搭配不同的橡膠O型圈尺寸確保鏡筒光孔大小(第一O型圈)與部件干涉量(第二、三、四O型圈)，如圖2所示，此通用鏡筒只需更換O型圈即可滿足相異的高像素攝像頭需求。

綜上所述，通過本實用新型的鏡筒組件，實現了以下技術效果：

1.采用具有環形突起和環形凹面的鏡片相互扣合，使得鏡片組更穩固，進而確保光軸穩定；

2.通過更換O型圈可以快速調整光孔的大小，并且調整鏡片和鏡筒的干涉量，進而加快對鏡片單體光學特性的判斷速度，縮短開發周期。

以上所述僅為本實用新型的優選實施例，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
