本實用新型屬于液晶屏生產設備領域，具體涉及一種薄型規則產品翻轉機。

背景技術：

在液晶屏的生產過程中，通常都存在工程翻轉要求，需要將其由臥式轉換為立式，或者由立式轉化為臥式進行加工。如果直接使用現有的翻轉設備，為了保證翻轉穩定性，需要保證對翻轉件的夾持力，容易導致液晶屏的損壞；倘若夾持力不夠，又極其容易導致液晶屏在翻轉過程中掉落。

因此，研制出一種用于類似液晶屏的薄型規則產品的翻轉設備是本領域技術人員所急需解決的難題。

技術實現要素：

為解決上述問題，本實用新型公開了一種薄型規則產品翻轉機。

為了達到上述目的，本實用新型提供如下技術方案：

一種薄型規則產品翻轉機，包括翻轉基座、翻轉電機、翻轉夾以及翻轉夾板；翻轉基座的數量為兩個，且相互對稱設置；翻轉電機分別固定于翻轉基座的頂部，且翻轉電機的轉動軸水平相向設置；翻轉夾包括連接桿、支撐架、絲杠、滑桿以及翻轉夾板固定桿；連接桿水平與翻轉電機的轉動軸相固定；支撐架分別水平連接于連接桿末端的上下兩側，且相互對稱；絲杠的兩端分別轉動連接于兩個支撐架的中部，絲杠的中部設有絲杠螺母，并且絲杠位于絲杠螺母兩側的螺紋反向設置；滑桿連接于兩個支撐架的尾端；翻轉夾板固定桿的一端與絲杠相連，另一端套設于滑桿表面，并與翻轉夾板相固定；翻轉夾板包括上夾板與下夾板；上夾板與下夾板的兩端分別與位于同一高度的兩個翻轉夾板固定桿相固定。

本實用新型提供了一種薄型規則產品翻轉機，由支撐架、翻轉電機、翻轉架以及翻轉夾板組成。其中支撐架的數量為兩個，且相互對稱設置，用于安裝固定本實用新型中其他部件。本實用新型中的翻轉電機分別固定在支撐架的頂部，翻轉電機的轉動軸水平相向設置，用于連接翻轉夾；本實用新型中的翻轉夾由連接桿、支撐架、絲杠、滑桿以及翻轉夾板固定桿，連接桿水平與翻轉電機的轉動軸相固定，支撐架水平連接于連接桿末端的上下兩側，相互對稱，且水平；本實用新型中的絲杠的兩端轉動連接于兩個支撐架的中部，中部設有絲杠螺母，絲杠螺母，絲杠螺母兩側的絲杠螺紋反向設置，保證了絲杠的一端轉動時，另一端也能夠反向轉動；本實用新型中的滑桿連接于兩個支撐架尾端，翻轉夾板固定桿的一端與絲杠相連，另一端套設在滑桿表面，同時連接翻轉夾板；本實用新型中的翻轉夾板由上夾板與下夾板組成，并且上夾板與下夾板的兩端分別與兩側的翻轉夾板固定桿固定。本實用新型通過轉動絲杠，絲杠上下兩端轉動方向相反，帶動上下翻轉夾板固定桿相靠近或遠離，進一步帶動上夾板與下夾板相靠近或遠離，以便實現其中薄型產品的夾緊以及松開；再通過翻轉電機實現翻轉。

作為優選，絲杠的任意一端固定有夾緊齒輪。

本實用新型中絲杠的任意一端還固定有夾緊齒輪，使得本實用新型能夠通過夾緊齒輪帶動絲杠轉動。

作為優選，絲杠的兩端表面向內設有凹槽；翻轉夾板固定桿的一端與凹槽相配合，并與絲杠轉動連接。

本實用新型中絲杠的兩端表面向內設有凹槽，翻轉夾板固定桿一端通過與凹槽相配合，既保證與之轉動連接，還能夠帶動翻轉夾板固定桿進行開合。

作為優選，翻轉機的轉動軸還安裝有計數器；計數器通過伺服驅動與翻轉電機相連接；翻轉電機為伺服電機。

本實用新型中的翻轉電機轉動軸還安裝有計數器，通過伺服驅動與翻轉電機相連，使得本實用新型能夠控制翻轉圈數，相對應地，本實用新型中的翻轉電機選擇為伺服電機。

本實用新型與現有技術相比，能夠有效對薄型規則產品進行夾持翻轉，且夾持翻轉穩定，并且結構簡單，適于制造推廣。

附圖說明

圖1、本實用新型的結構示意圖；

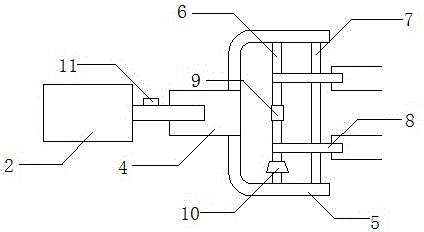

圖2、本實用新型中翻轉夾的結構示意圖。

附圖標記列表：翻轉基座1、翻轉電機2、翻轉夾板3、連接桿4、支撐架5、絲杠6、滑桿7、翻轉夾板固定桿8、絲杠螺母9、夾緊齒輪10、計數器11。

具體實施方式

以下將結合具體實施例對本實用新型提供的技術方案進行詳細說明，應理解下述具體實施方式僅用于說明本實用新型而不用于限制本實用新型的范圍。

如圖1所示為本實用新型的結構示意圖，本實用新型為一種薄型規則產品翻轉機，包括翻轉基座1、翻轉電機2、翻轉夾以及翻轉夾板3。

翻轉基座1的數量為兩個，且相互對稱設置。

翻轉電機2分別固定于翻轉基座1的頂部，且翻轉電機2的轉動軸水平相向設置；翻轉電機2的轉動軸還安裝有計數器11；計數器11通過伺服驅動與翻轉電機2相連接；翻轉電機2為伺服電機。

如圖2，翻轉夾包括連接桿4、支撐架5、絲杠6、滑桿7以及翻轉夾板固定桿8；連接桿4水平與翻轉電機2的轉動軸相固定；支撐架5分別水平連接于連接桿4末端的上下兩側，且相互對稱；絲杠6的兩端分別轉動連接于兩個支撐架5的中部，絲杠6的中部設有絲杠螺母9，絲杠6位于絲杠螺母9兩側的螺紋反向設置，并且絲杠6的任意一端固定有夾緊齒輪10；滑桿7連接于兩個支撐架5的尾端；翻轉夾板固定桿8的一端與絲杠6轉動連接，另一端套設于滑桿7表面，并與翻轉夾板3相固定。

翻轉夾板3包括上夾板與下夾板；上夾板與下夾板的兩端分別與位于同一高度的兩個翻轉夾板固定桿8相固定。

最后需要說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制性技術方案，本領域的普通技術人員應當理解，那些對本實用新型的技術方案進行修改或者等同替換，而不脫離本技術方案的宗旨和范圍，均應涵蓋在本實用新型的權利要求范圍當中。
