本實用新型屬于光纖接入技術領域,具體涉及一種FTTH快速布放系統多用戶光分配單元裝置,尤其是一種FTTH快速布放系統多用戶光分配單元裝置及布線方法。
背景技術:
在FTTH(Fiber To The Home,光纖入戶)建設過程中,傳統布線的方式為樓宇內部通過弱電井(暗管)入戶或通過樓宇外飛線入戶,上述兩種方案費時費力且外觀凌亂不美觀。現有技術使用的布線方式因光纖接續點非常分散,同時受限于成本和現場環境等因素,因此主要使用現場快接的方式對光纖進行接續;但現場快接方式存在故障率高、使用壽命短、可靠性低以及損耗大的缺點,縮短了覆蓋距離因此限制了其使用范圍。
技術實現要素:
針對上述現有技術存在的不足,本實用新型提供了一種FTTH快速布放系統多用戶光分配單元裝置,具有施工快速、布線美觀、連接器工廠預端接、損耗小、性能穩定的優點。
本實用新型為解決上述提出的問題所使用的技術方案為,一種FTTH快速布放系統多用戶光分配單元裝置:包括光纜、光端盒、光纖連接器和尾纖。根據用戶數量,光纜包含的光纖芯數為1~96芯可選,優選為1~32芯,更優選的為32芯。所述的尾纖為預端接光纖連接器,作用是與樓宇數據盒分纖箱相連接。在每一戶用戶的入戶處,設一個光端盒,該光端盒內置連接器和光纖適配器,連接器用于固定尾纖,尾纖用于連接用戶接入跳纖。光端盒內置的連接器與連接樓宇數據盒分纖箱的預端接光纖連接器構成跳纖,作用是將光功率(及信號)從樓宇數據盒傳輸入戶。
本實用新型的一個實施例中,所述光纜包括上、下兩個圓管狀護套,第一個圓管狀護套內設有用于承重用的鋼絞線,第二個圓管狀護套內設有多根光纖,且該光纖優選為彎曲不敏感光纖,更優的,為滿足標準G.657B3的光纖。
本實用新型的一個實施例中,所述的光纖連接器,為光纜護套位于光端盒附近的分支點開口將抗彎光纖抽出一根或多根制作,用于開通光分配單元裝置時與用戶跳纖連接,此處光纖連接方式包括各類光纖活動連接器連接(含簡易連接器及快速連接器)或熔接,連接器類別可根據實際需求選擇,其型號包括但不限于SC、LC、ST、FC等。
按上述方案,所述的光端盒包括上蓋、下蓋、安裝固定板;上蓋、下蓋之間使用旋轉式結構相連接;安裝固定板被置于閉合上蓋和下蓋組成的內部空間里,安裝固定板用于承載和固定光纖適配器。
更進一步地,所述的光端盒使用卡扣式固定方式,上蓋設有3個卡扣件,下蓋設有相應的3個擋塊相配合。
更進一步地,所述的光端盒兩端各設有導線槽,包括上蓋導線槽和下蓋導線槽;光纜穿過并固定于下蓋導線槽,上蓋導線槽為預留的供用戶跳纖進入光端盒的孔道;且閉合上蓋和下蓋后,上蓋導線槽和下蓋導線槽相配合形成通孔。
更進一步地,所述的光端盒的下蓋設有環形凹槽,該環形凹槽內置環形橡膠圈,在環形橡膠圈的兩端設有限位孔;光纜穿過橡膠圈限位孔進入光端盒,橡膠圈與環形凹槽配合用來密封上下蓋板。
更進一步地,所述的光端盒的下蓋有安裝固定孔;安裝固定板設有安裝固定件與安裝固定孔相配合以固定安裝固定板。
更進一步地,所述的光端盒內置光纖固定板,光纖固定板配有安裝固定件。
更進一步地,所述的光端盒安裝固定板有安裝固定限位孔,用于加固光纜與光端盒的連接,一種具體實施方式為,將扎帶或其他緊固件穿過限位孔把光纜束縛在安裝固定板上。
更進一步地,所述的光端盒安裝固定板有光纜限位件,用于限定光纜。
更進一步地,所述的光端盒安裝固定板配有固定孔和螺絲,用于緊固安裝固定板和光端盒。
更進一步地,所述的光端盒內置一個光纖適配器限位槽,其作用是容納和固定光纖適配器,所述的安裝固定板還設有兩側的彈性卡扣,側向彈性卡扣與光纖適配器構成緊配合。在安裝每一戶光端盒時,將抽出的光纖盤繞在光纜盤繞區域(圖中未示出)內,留下足夠的光纖長度。光纖一端制成光纖連接器,裝配在光纖適配器上并固定于光纖適配器限位槽中。通常,為了方便操作,光纜盤繞區域設置為安裝固定板和蓋板之間,具體為光纖連接器附近。
更進一步地,所述的光端盒安裝固定板,該安裝固定板盤繞區域下方設有限位塊,左上方和右上方各設有一塊限位塊。
本實用新型的一個實施例中,所述的尾纖為預端接光纖連接器,用于插入分纖箱,尾纖的數量與光端盒的數量相等且配套使用。
通過上述方案,本實用新型多用戶光分配單元裝置用于連接光纖分纖箱盒和用于連接用戶接入跳纖,比如本實用新型可以方便地連接用戶光貓。本實用新型技術方案簡化了FTTH施工步驟,可實現架空建設周期短、施工便利、省時省力、光功率損耗低的工程線路。
附圖說明
圖1(a)是本實用新型光端盒結構示意圖,其中101為上蓋;102為下蓋;103為安裝固定板;104為環形橡膠圈;105為光纖連接器;106為蓋板;107為固定孔和螺絲;108為光纖適配器;109為卡扣件;110為擋塊;111和112為下蓋導線槽;113為上蓋導線槽;114為環形凹槽;115為安裝固定孔;

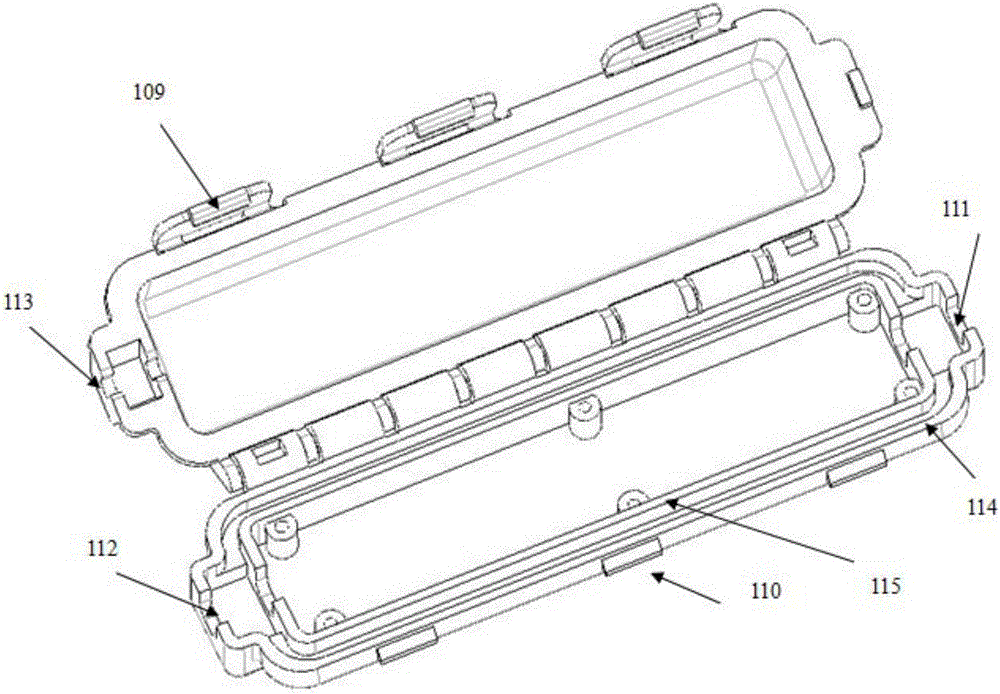

圖1(b)單獨示出本實用新型光端盒的上蓋和下蓋;
圖2中201為承載式光纜;202為光端盒;203為尾纖;
圖3為光端盒的局部示意圖,其中301為安裝固定限位孔;302為下限位塊;303為限位塊;304為光纖適配器限位槽;305為光纜限位件;306為安裝固定件;
示意圖4為環形橡膠圈示意圖,其中401為光纜限位孔。
具體實施方式
為能清楚說明本方案的技術特點,下面通過具體實施方式,并結合其附圖,對本實用新型進行詳細說明。
如圖所示,使用本實用新型的裝置在一棟32層的高樓進行快速布線。具體為使用一個適用于32層樓的光分配單元裝置,包括32芯光纜201、光端盒202、光纖連接器105和尾纖203。尾纖203制成預端接光纖連接器與樓宇數據盒分纖箱相連接。在每一個用戶的入戶處,各設一個光端盒202,光纜201穿過每一層樓對應的光端盒202的下蓋導線槽111和112,并開撥并各分出一根光纖制成連接器105。連接器105和光纖適配器108內置于光端盒202中,連接器105通過跳纖可以方便地與用戶光貓相連接,預留上蓋導線槽113作為引出跳纖的通道。為了美觀,上蓋導線槽113與下蓋導線槽112被設計成接近于半圓形且在光端盒202閉合時組成一個通孔。
為了加強光纜201與光端盒202的密封,光端盒202的上蓋101設有3個卡扣109,分別與下蓋102的3個擋塊110相卡接;并設置環形橡膠圈104與下蓋102內的環形凹槽114相匹配,實現密封防塵防水的效果;在環形橡膠圈104的兩端,設有光纜限位孔401使得光纜201得以穿過并起彈性密封的作用。
光纖連接器105和光纖適配器108固定連接在安裝固定板103上。為了固定安裝固定板103,在光端盒202內設有安裝固定孔115與螺絲107相連接,還設有安裝固定件306與下蓋插接。
在光纖連接器105和上蓋101之間還設置了蓋板106用來限制開撥處取出的光纖,下限位塊302和限位塊303用來限制蓋板106和開撥的光纖。光纜201穿過光纜限位孔401,同時被扎帶(在附圖中未示出該扎帶)所束縛并固定在兩個安裝固定限位孔301之間;安裝固定板103還設有光纜限位件305,用于限制和導引光纜201。光纖適配器限位槽304用于限定光纖適配器108。
本實施例所述預端接光纖連接器,包括光纜設備側接續的光纖連接器(即尾纖),以及光端盒內光纜開撥處的光纖連接器,均為SC預端接光纖連接器,分別與光纖分纖箱和用戶設備對接。容易理解,此處SC預端接光纖連接器為舉例說明,不局限于SC光纖連接器,本方案可適合于各種光纖連接器。
