本實用新型涉及一種教學裝置，尤其涉及一種戲劇影視文學教學裝置。

背景技術：

戲劇影視文學是我國全日制大學高等教育的一個專業科目。這個專業屬于中文類/藝術類學科，以研究電影/舞臺劇/電視劇的文學劇本創作為核心。重點在于培養我國編劇人才的專業素質。目前已經有中國的新興編劇投入到各條藝術戰線上開始發揮他們的才華。

教學，漢語詞語。教學是教師的教和學生的學所組成的一種人類特有的人才培養活動。通過這種活動，教師有目的、有計劃、有組織地引導學生積極自覺地學習和加速掌握文化科學基礎知識和基本技能，促進學生多方面素質全面提高，使他們成為社會所需要的人。教學的概念是從教學現象和教學實踐抽象和概括出來的，教學的內涵也隨著歷史的發展而發展。

現有的教學裝置存在結構復雜、教學效果不佳的缺點，因此亟需研發一種結構簡單、教學效果良好的戲劇影視文學教學裝置。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現有的教學裝置存在結構復雜、教學效果不佳的缺點，本實用新型要解決的技術問題是提供一種結構簡單、教學效果良好的戲劇影視文學教學裝置。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種戲劇影視文學教學裝置，包括有導桿、導套、螺旋環面凸輪、轉軸Ⅰ、小皮帶輪、電機Ⅰ、平皮帶、軸承Ⅰ、大皮帶輪、固定套、卡塊、L型連桿、投影儀、擋板、轉軸Ⅱ、電機Ⅱ、投影幕布、軸承座Ⅱ、滾筒、安裝框、右軸承座、螺母、絲桿、左軸承座、伺服電機、電機Ⅲ、轉軸Ⅲ、安裝箱和電機Ⅳ；天花板底部設置有安裝箱，安裝箱內頂部設置有電機Ⅰ和導桿，導桿在電機Ⅰ左側，電機Ⅰ底部設置有轉軸Ⅰ，轉軸Ⅰ上設置有小皮帶輪，導桿上部安裝有軸承Ⅰ，軸承Ⅰ底部設置有固定套，固定套上設置有大皮帶輪，大皮帶輪與小皮帶輪通過平皮帶連接，固定套底部設置有螺旋環面凸輪，螺旋環面凸輪上開有銑槽，導桿上設置有導套，導套與導桿配合，導套左側設置有卡塊，卡塊與銑槽配合，卡塊左端設置有L型連桿，L型連桿底端設置有電機Ⅳ，電機Ⅳ底部設置有投影儀，安裝箱右壁底部設置有轉軸Ⅱ，轉軸Ⅱ前側設置有電機Ⅱ，電機Ⅱ在安裝箱右壁上，轉軸Ⅱ左側設置有擋板，天花板底部從左至右依次設置有伺服電機、左軸承座和右軸承座，左軸承座和右軸承座之間安裝有絲桿，絲桿左端與伺服電機連接，絲桿上設置有螺母，螺母與絲桿配合，螺母底端設置有安裝框，安裝框內右壁設置有軸承座Ⅱ，軸承座Ⅱ左側安裝有轉軸Ⅲ，安裝框內左壁設置有電機Ⅲ，電機Ⅲ與轉軸Ⅲ連接，轉軸Ⅲ上設置有滾筒，滾筒上卷有投影幕布，投影儀在投影幕布前方。

優選地，還包括有行程開關，天花板底部設置有行程開關，行程開關在左軸承座右側，行程開關通過線路與伺服電機連接。

優選地，底板材料為不銹鋼。

工作原理：當需要進行教學演示時，控制電機Ⅱ逆時針旋轉，帶動轉軸Ⅱ逆時針旋轉，進而擋板逆時針擺動，當擋板逆時針擺動90°時，控制轉軸Ⅱ停止逆時針旋轉，同時控制電機Ⅰ順時針旋轉，帶動轉軸Ⅰ順時針旋轉，進而帶動小皮帶輪順時針旋轉，從而帶動平皮帶順時針旋轉，使得大皮帶輪順時針旋轉，帶動固定套順時針旋轉，進而帶動螺旋環面凸輪順時針旋轉，使得卡塊向下移動，帶動L型連桿及其上裝置向下移動，當投影儀向下移動到一定程度時，控制電機Ⅰ停止順時針旋轉。同時控制電機Ⅲ逆時針旋轉，帶動轉軸Ⅲ逆時針旋轉，進而帶動滾筒逆時針旋轉，使得投影幕布向下移動，當投影幕布向下移動達到一定程度時，控制電機Ⅲ停止逆時針旋轉。控制投影儀打開，進行教學演示，控制伺服電機逆時針旋轉，帶動絲桿逆時針旋轉，進而帶動螺母向左移動，從而帶動安裝框及其上裝置向左移動，當投影幕布向左移動時，控制電機Ⅳ順時針旋轉，帶動投影儀向左擺動，投影儀與投影幕布配合，當投影幕布停止向左移動時，控制電機Ⅳ停止順時針旋轉。控制伺服電機順時針旋轉，帶動絲桿順時針旋轉，進而帶動螺母向右移動，從而帶動安裝框及其上裝置向右移動，當投影幕布向右移動時，控制電機Ⅳ逆時針旋轉，帶動投影儀向右擺動，當投影幕布停止向右移動時，控制電機Ⅳ停止逆時針旋轉。如此，使得教學更方便。當教學完畢時，控制投影儀關閉，控制電機Ⅰ逆時針旋轉，帶動轉軸Ⅰ逆時針旋轉，進而帶動小皮帶輪逆時針旋轉，從而帶動平皮帶逆時針旋轉，使得大皮帶輪逆時針旋轉，帶動固定套逆時針旋轉，進而帶動螺旋環面凸輪逆時針旋轉，使得卡塊向上移動，帶動L型連桿及其上裝置向上移動，當投影儀向上移動到初始位置時，控制電機Ⅰ停止逆時針旋轉，控制電機Ⅱ順時針旋轉，帶動轉軸Ⅱ順時針旋轉，進而擋板順時針擺動，當擋板順時針擺動到初始位置時，控制轉軸Ⅱ停止順時針旋轉。同時控制電機Ⅲ順時針旋轉，帶動轉軸Ⅲ順時針旋轉，進而帶動滾筒順時針旋轉，使得投影幕布向上移動，當投影幕布向上移動到初始位置時，控制電機Ⅲ停止順時針旋轉。

因為還包括有行程開關，天花板底部設置有行程開關，行程開關在左軸承座右側，行程開關通過線路與伺服電機連接，當螺母向左移動碰到行程開關時，行程開關控制伺服電機停止逆時針旋轉，如此，更加方便，提高自動化。

因為底板材料為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，使裝置的使用壽命更長。

（3）有益效果

本實用新型達到了結構簡單、教學效果良好的效果。

附圖說明

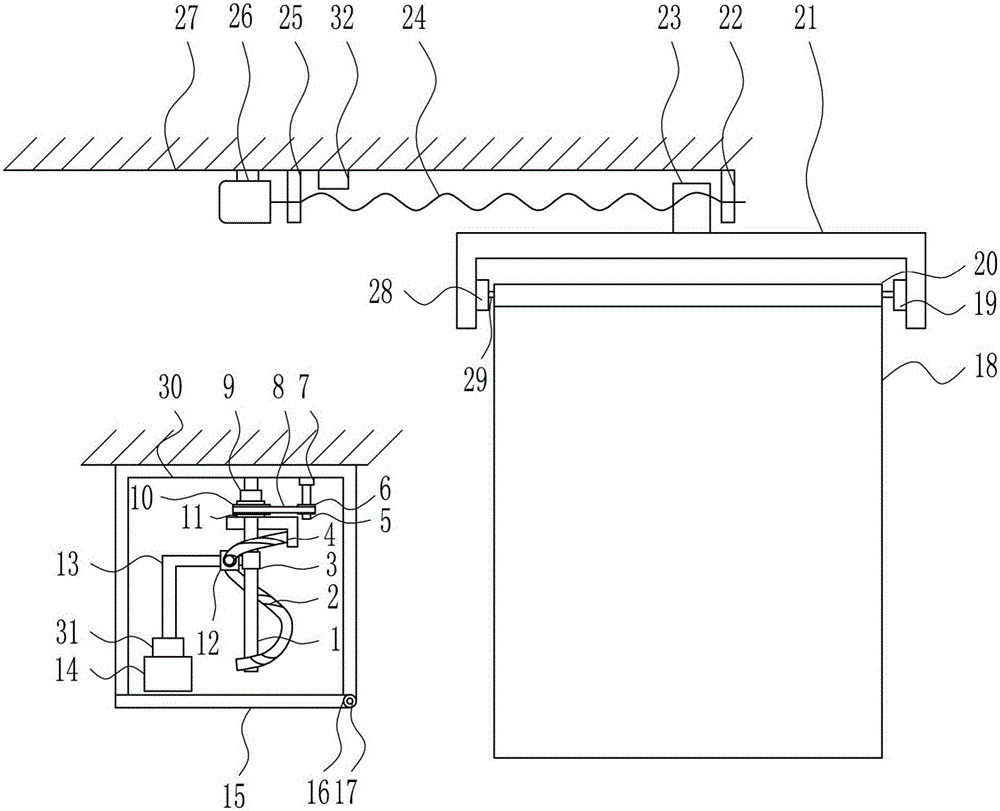

圖1為本實用新型的第一種主視結構示意圖；

圖2為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-導桿，2-銑槽，3-導套，4-螺旋環面凸輪，5-轉軸Ⅰ，6-小皮帶輪，7-電機Ⅰ，8-平皮帶，9-軸承Ⅰ，10-大皮帶輪，11-固定套，12-卡塊，13-L型連桿，14-投影儀，15-擋板，16-轉軸Ⅱ，17-電機Ⅱ，18-投影幕布，19-軸承座Ⅱ，20-滾筒，21-安裝框，22-右軸承座，23-螺母，24-絲桿，25-左軸承座，26-伺服電機，27-天花板，28-電機Ⅲ，29-轉軸Ⅲ，30-安裝箱，31-電機Ⅳ，32-行程開關。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種戲劇影視文學教學裝置，如圖1-2所示，包括有導桿1、導套3、螺旋環面凸輪4、轉軸Ⅰ5、小皮帶輪6、電機Ⅰ7、平皮帶8、軸承Ⅰ9、大皮帶輪10、固定套11、卡塊12、L型連桿13、投影儀14、擋板15、轉軸Ⅱ16、電機Ⅱ17、投影幕布18、軸承座Ⅱ19、滾筒20、安裝框21、右軸承座22、螺母23、絲桿24、左軸承座25、伺服電機26、電機Ⅲ28、轉軸Ⅲ29、安裝箱30和電機Ⅳ31；天花板27底部設置有安裝箱30，安裝箱30內頂部設置有電機Ⅰ7和導桿1，導桿1在電機Ⅰ7左側，電機Ⅰ7底部設置有轉軸Ⅰ5，轉軸Ⅰ5上設置有小皮帶輪6，導桿1上部安裝有軸承Ⅰ9，軸承Ⅰ9底部設置有固定套11，固定套11上設置有大皮帶輪10，大皮帶輪10與小皮帶輪6通過平皮帶8連接，固定套11底部設置有螺旋環面凸輪4，螺旋環面凸輪4上開有銑槽2，導桿1上設置有導套3，導套3與導桿1配合，導套3左側設置有卡塊12，卡塊12與銑槽2配合，卡塊12左端設置有L型連桿13，L型連桿13底端設置有電機Ⅳ31，電機Ⅳ31底部設置有投影儀14，安裝箱30右壁底部設置有轉軸Ⅱ16，轉軸Ⅱ16前側設置有電機Ⅱ17，電機Ⅱ17在安裝箱30右壁上，轉軸Ⅱ16左側設置有擋板15，天花板27底部從左至右依次設置有伺服電機26、左軸承座25和右軸承座22，左軸承座25和右軸承座22之間安裝有絲桿24，絲桿24左端與伺服電機26連接，絲桿24上設置有螺母23，螺母23與絲桿24配合，螺母23底端設置有安裝框21，安裝框21內右壁設置有軸承座Ⅱ19，軸承座Ⅱ19左側安裝有轉軸Ⅲ29，安裝框21內左壁設置有電機Ⅲ28，電機Ⅲ28與轉軸Ⅲ29連接，轉軸Ⅲ29上設置有滾筒20，滾筒20上卷有投影幕布18，投影儀14在投影幕布18前方。

還包括有行程開關32，天花板27底部設置有行程開關32，行程開關32在左軸承座25右側，行程開關32通過線路與伺服電機26連接。

底板材料為不銹鋼。

工作原理：當需要進行教學演示時，控制電機Ⅱ17逆時針旋轉，帶動轉軸Ⅱ16逆時針旋轉，進而擋板15逆時針擺動，當擋板15逆時針擺動90°時，控制轉軸Ⅱ16停止逆時針旋轉，同時控制電機Ⅰ7順時針旋轉，帶動轉軸Ⅰ5順時針旋轉，進而帶動小皮帶輪6順時針旋轉，從而帶動平皮帶8順時針旋轉，使得大皮帶輪10順時針旋轉，帶動固定套11順時針旋轉，進而帶動螺旋環面凸輪4順時針旋轉，使得卡塊12向下移動，帶動L型連桿13及其上裝置向下移動，當投影儀14向下移動到一定程度時，控制電機Ⅰ7停止順時針旋轉。同時控制電機Ⅲ28逆時針旋轉，帶動轉軸Ⅲ29逆時針旋轉，進而帶動滾筒20逆時針旋轉，使得投影幕布18向下移動，當投影幕布18向下移動達到一定程度時，控制電機Ⅲ28停止逆時針旋轉。控制投影儀14打開，進行教學演示，控制伺服電機26逆時針旋轉，帶動絲桿24逆時針旋轉，進而帶動螺母23向左移動，從而帶動安裝框21及其上裝置向左移動，當投影幕布18向左移動時，控制電機Ⅳ31順時針旋轉，帶動投影儀14向左擺動，投影儀14與投影幕布18配合，當投影幕布18停止向左移動時，控制電機Ⅳ31停止順時針旋轉。控制伺服電機26順時針旋轉，帶動絲桿24順時針旋轉，進而帶動螺母23向右移動，從而帶動安裝框21及其上裝置向右移動，當投影幕布18向右移動時，控制電機Ⅳ31逆時針旋轉，帶動投影儀14向右擺動，當投影幕布18停止向右移動時，控制電機Ⅳ31停止逆時針旋轉。如此，使得教學更方便。當教學完畢時，控制投影儀14關閉，控制電機Ⅰ7逆時針旋轉，帶動轉軸Ⅰ5逆時針旋轉，進而帶動小皮帶輪6逆時針旋轉，從而帶動平皮帶8逆時針旋轉，使得大皮帶輪10逆時針旋轉，帶動固定套11逆時針旋轉，進而帶動螺旋環面凸輪4逆時針旋轉，使得卡塊12向上移動，帶動L型連桿13及其上裝置向上移動，當投影儀14向上移動到初始位置時，控制電機Ⅰ7停止逆時針旋轉，控制電機Ⅱ17順時針旋轉，帶動轉軸Ⅱ16順時針旋轉，進而擋板15順時針擺動，當擋板15順時針擺動到初始位置時，控制轉軸Ⅱ16停止順時針旋轉。同時控制電機Ⅲ28順時針旋轉，帶動轉軸Ⅲ29順時針旋轉，進而帶動滾筒20順時針旋轉，使得投影幕布18向上移動，當投影幕布18向上移動到初始位置時，控制電機Ⅲ28停止順時針旋轉。

因為還包括有行程開關32，天花板27底部設置有行程開關32，行程開關32在左軸承座25右側，行程開關32通過線路與伺服電機26連接，當螺母23向左移動碰到行程開關32時，行程開關32控制伺服電機26停止逆時針旋轉，如此，更加方便，提高自動化。

因為底板材料為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，使裝置的使用壽命更長。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
