本實用新型涉及一種用于管道的金相顯微鏡固定支座，用于將支座固定在不同的大規格管道圓弧面、材料無磁性的管道上，從而對金相顯微鏡進行操作。

背景技術：

由于具有體積小、重量輕、性價比高、操作簡單、適用復雜環境等優點，便攜式金相顯微鏡廣泛應用于現場管道的金相檢驗中。該儀器底座通常為一種磁性吸附支架，適用于具有磁性大的管道，而對無磁性材料的管道具有局限性。又由于便攜式金相顯微鏡本身重量的影響，對管道側面的金相拍照質量也有很大的局限性。

一方面，隨著電廠參數的不斷提高，新型耐高溫高壓的金屬材料在超臨界、超超臨界機組中應用廣泛。這些材料就包括了TP347、P91等奧氏體不銹鋼材料；另一方面，由于現場試驗環境的局限性，檢測位置常常位于管道的非垂直面，那么儀器本身的重量會導致金相拍照質量的降低，鑒于以上原因，為了保障電廠管道部件的安全運行，快速、高效、高質量的對新型金屬材料進行金相檢驗迫在眉睫。

技術實現要素：

針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種用于管道的金相顯微鏡固定支座，可有效解決金相顯微鏡支座在管道上固定的問題。

本實用新型解決的技術方案是，一種用于管道的金相顯微鏡固定支座，包括支座本體，支座本體中心設置有與金相顯微鏡的鏡頭相對應的上下貫通的定位孔，所述的支座本體兩側分別設置有相對應的第一彈簧和第二彈簧，第一彈簧外端設置有第一掛鉤，第二彈簧的外端設置有與第一掛鉤相對應的第二掛鉤，構成支座本體的彈性對接式固定結構，定位孔所在的支座本體上設置有內外貫通的水平螺紋孔，水平螺紋孔上旋裝有緊固螺母，構成金相顯微鏡鏡頭的壓緊固定結構。

所述的支座本體（1）為方形，第一彈簧和第二彈簧所在的兩端面之間的間距為a，第一彈簧（3a）和第二彈簧（3b）的長度分別為L1和L2，支座本體需要固定的管道的外徑為D，則滿足：

2×（L1+L2）+a＜π×D＜4×（L1+L2）+a

其中，第一彈簧和第二彈簧的彈性系數均為25~100N/mm 。

本實用新型結構獨特，簡單合理，易生產，成本低，易操作，可將支座本體固定在不同的大規格管道圓弧面、材料無磁性的管道上進行操作，提高了工作效率和金相顯微鏡現場拍照質量，快速、高效，保障電廠管道部件的安全運行，有良好的社會和經濟效益。

附圖說明

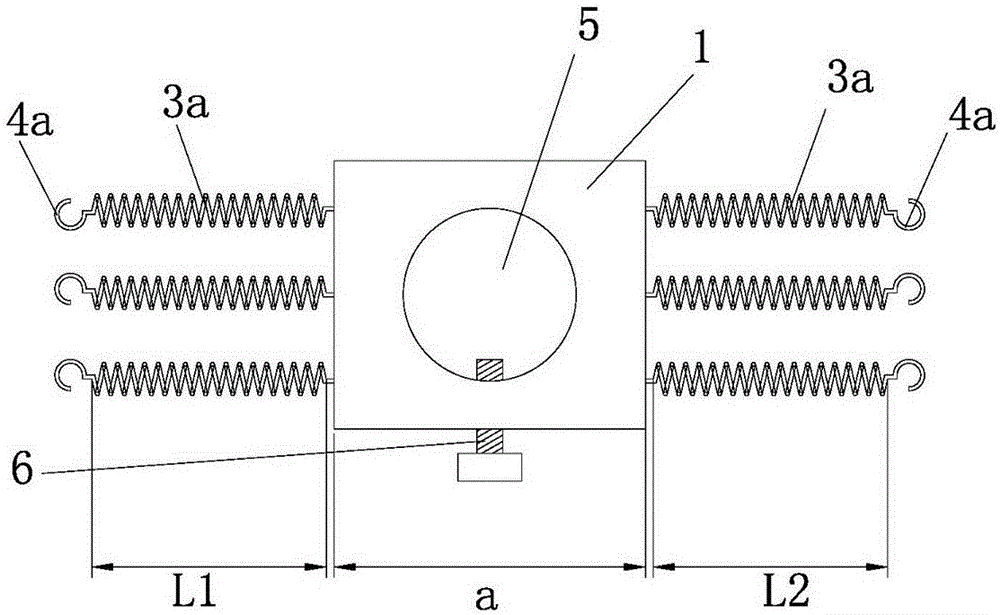

圖1為本實用新型的主視圖。

圖2為本實用新型的俯視圖。

具體實施方式

以下結合附圖對本實用新型的具體實施方式作進一步詳細說明。

由圖1-2給出，本實用新型包括支座本體1，支座本體中心設置有與金相顯微鏡的鏡頭相對應的上下貫通的定位孔5，所述的支座本體兩側分別設置有相對應的第一彈簧3a和第二彈簧3b，第一彈簧3a外端設置有第一掛鉤4a，第二彈簧的外端設置有與第一掛鉤相對應的第二掛鉤4b，構成支座本體的彈性對接式固定結構，定位孔所在的支座本體上設置有內外貫通的水平螺紋孔2，水平螺紋孔2上旋裝有緊固螺母6，構成金相顯微鏡鏡頭的壓緊固定結構。

為保證使用效果，所述的第一彈簧3a和第二彈簧3b數量相等且一一對應；所述的第一彈簧3a和第二彈簧3b均設置有均布三根；

所述的支座本體1為方形，第一彈簧和第二彈簧所在的兩端面之間的間距為a，第一彈簧3a和第二彈簧3b的長度分別為L1和L2，支座本體需要固定的管道的外徑為D，則滿足：

2×（L1+L2）+a＜π×D＜4×（L1+L2）+a

其中，第一彈簧和第二彈簧的彈性系數均為25~100N/mm ；

所述的第一彈簧3a的長度L1與第二彈簧3b的長度L2相等。

本實用新型使用時，將支座本體放到管道的帶檢測部位，兩側一一對應的第一彈簧和第二彈簧沿管道的環向繞過，然后將一一對應的第一掛鉤和第二掛鉤掛裝固定在一起，在彈簧彈性力的作用下，支座本體被牢牢的固定在管道上，然后將金相顯微鏡（如型號為JXD-300現場金相顯微鏡）的鏡頭穿裝在定位孔5內，擰緊緊固螺母，將鏡頭牢牢固定，然后根據實驗步驟，完成金相顯微鏡的調焦拍照工作即可，與現有技術相比，本實用新型結構獨特，簡單合理，易生產，成本低，易操作，可將支座本體固定在不同的大規格管道圓弧面、材料無磁性的管道上進行操作，提高了工作效率和金相顯微鏡現場拍照質量，快速、高效，適用于外徑大于200mm以上的各種管道，適用范圍廣，使用方便，效果好，有良好的社會和經濟效益。
