本實用新型涉及設備制造領域，特別涉及一種印刷系統。

背景技術：

薄膜晶體管液晶顯示面板(Thin Film Transistor-Liquid Crystal Display，TFT-LCD)為了獲得高亮度和均勻的對比度，需要通過取向?qū)訉σ壕Х肿舆M行取向。目前，通常以輥輪法將含有聚酰亞胺等材料的聚合物涂敷在基板上形成取向?qū)印］佪喎ù嬖谝韵聠栴}：1.輥輪和基板直接接觸而混入污染物質；2.配向?qū)硬牧嫌昧慷啵?.印刷板的尺寸需要根據基板的尺寸改變。因此，目前在高世代液晶產線中采用噴墨式印刷法代替輥輪法，噴墨式印刷法具有非接觸涂覆、配向?qū)硬牧嫌昧可佟⒖梢赃m用于不同尺寸的基板等優點。

現有的印刷系統包括噴墨式印刷裝置，噴墨式印刷裝置將取向?qū)硬牧弦孕∫旱蔚男问絿娚涞交迳希∫旱瓮ㄟ^液體自身的流動性進行擴散，相互連接形成取向?qū)印Ｈ欢捎诨灞砻嬉研纬蓤D形，所以基板上不同位置的高度存在差異，不同位置的表面材質也不同，因此，取向材料的小液滴在基板上的流動性存在差異，導致小液滴不能均勻擴散，使取向?qū)拥暮穸炔痪鶆颍绊戯@示面板的亮度和對比度。

技術實現要素：

本實用新型針對現有技術中存在的上述不足，提供一種印刷系統,用以至少部分解決取向?qū)拥暮穸炔痪鶆驅е碌娘@示面板的亮度和對比度不佳的問題。

為實現上述目的，本實用新型提供一種印刷系統，包括用于向待印刷的基板噴射取向?qū)硬牧系膰娔接∷⒀b置，還包括勻膜裝置，所述勻膜裝置設置于待印刷的基板的上方，用于使噴射在所述待印刷的基板上的取向?qū)硬牧暇鶆驍U散。

優選的，所述勻膜裝置具體用于，輸出氣體，并借助所述氣體使取向?qū)硬牧显谒龃∷⒌幕迳暇鶆驍U散。

優選的，所述勻膜裝置包括本體、出氣口和氣源，所述氣源與所述本體連接，用于向所述本體輸送氣體；所述出氣口設置于所述本體上，用于將所述氣體輸出至所述待印刷的基板。

優選的，所述氣體為空氣、氮氣或惰性氣體。

優選的，所述出氣口設置于所述本體的下表面。

優選的，所述出氣口與所述待印刷的基板的距離為2-3mm。

優選的，所述本體的長度大于或等于所述待印刷的基板的長度。

優選的，所述出氣口呈條狀，沿所述本體的長度方向設置，所述出氣口的長度與所述待印刷的基板的長度相等。

優選的，所述本體為一個，所述勻膜裝置還包括驅動部，所述驅動部用于驅動所述本體移動。

優選的，所述驅動部具體用于，驅動所述本體勻速運動。

優選的，所述本體為至少兩個，各本體與所述待印刷的基板的距離相等。

優選的，所述各本體上至少設置一個出氣口。

優選的，所述各本體均勻分布。

優選的，所述勻膜裝置還包括調節部，所述調節部設置在所述出氣口處，用于調節氣體的輸出方向。

優選的，所述調節部具體用于，將所述氣體以45°角從所述出氣口輸出。

本實用新型具有以下有益效果：

本實用新型提供的印刷系統，將勻膜裝置設置在待印刷的基板的上方，在噴墨式印刷裝置把取向?qū)硬牧蠂娚湓诖∷⒌幕灞砻婧螅脛蚰ぱb置使噴射在待印刷的基板上的取向?qū)硬牧暇鶆驍U散，增加小液滴的流動性，從而使取向?qū)拥暮穸染鶆颍岣吡孙@示面板顯示的亮度和對比度。

附圖說明

圖1a為本實用新型實施例1提供的印刷系統的工作示意圖；

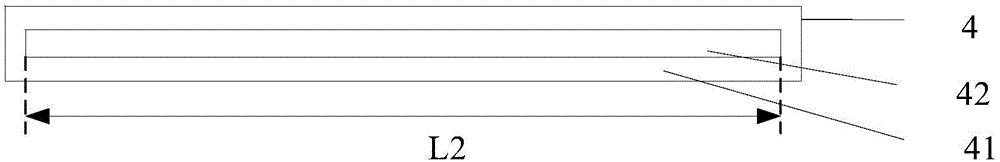

圖1b為本實用新型實施例1提供的勻膜裝置的俯視圖；

圖2為本實用新型實施例2提供的印刷系統的工作示意圖。

圖例說明：

1、待印刷的基板 2、噴墨式印刷裝置 3、取向?qū)硬牧弦旱?/p>

4、勻膜裝置 5、氣源 41、本體 42、出氣口 43、調節部

51、氣管

具體實施方式

為使本領域的技術人員更好地理解本實用新型的技術方案，下面結合附圖對本實用新型提供的一種印刷系統進行詳細描述。

實施例1

實施例1提供一種印刷系統，如圖1a所示，包括：噴墨式印刷裝置2和勻膜裝置4，噴墨式印刷裝置2將取向?qū)硬牧弦砸旱蔚男问絿娚涞酱∷⒌幕?上，勻膜裝置4設置于待印刷的基板1的上方，用于使噴射在待印刷的基板1上的取向?qū)硬牧暇鶆驍U散。

實施例1通過在印刷系統中設置均膜裝置4，在噴墨式印刷裝置2把取向?qū)硬牧弦孕∫旱蔚男问絿娚湓诖∷⒌幕?表面后，利用勻膜裝置4增加取向?qū)硬牧弦旱?的流動性，取向?qū)硬牧弦旱?在待印刷的基板1的表面均勻擴散，使待印刷的基板1表面的取向?qū)雍穸染鶆颍瑥亩岣吡孙@示面板顯示的亮度和對比度。

勻膜裝置4可以通過向噴射有取向?qū)硬牧系幕宕禋獾姆绞剑黾尤∠驅硬牧弦旱?的流動性，使取向?qū)硬牧显谒龌迳暇鶆驍U散。具體的，勻膜裝置4具體用于，輸出氣體，并借助所述氣體使取向?qū)硬牧显谒龃∷⒌幕?上均勻擴散。

結合圖1a和圖1b所示，勻膜裝置4包括：本體41、出氣口42和氣源5，氣源5通過氣管51與本體41連接，用于向本體41輸送氣體。

出氣口42設置于本體42上，用于將所述氣體輸出至待印刷的基板1的表面。

氣源5向本體41輸送的氣體可以是空氣、氮氣或惰性氣體。在本實用新型實施例中，優選的，所述氣體為空氣，這樣成本更低。本領域技術人員可知，任何與取向?qū)硬牧喜话l(fā)生化學反應的氣體均可作為向本體41輸送的氣體，均在本實用新型的保護范圍之內。

如圖1a所示，優選的，出氣口42設置于本體41的下表面，這樣，從出氣口42輸出的氣體到達待印刷的基板1的距離更近，有利于增加取向?qū)硬牧弦旱?的流動性，均勻效果更優。

優選的，勻膜裝置4與待印刷的基板1之間的距離H為2-3mm，即出氣口42與待印刷的基板1之間的距離H為2-3mm，在這個高度，從出氣口42吹出的氣體的風力適中。

結合圖1a與圖1b所示，本體41的長度L1大于或等于待印刷的基板1的長度L2,出氣口42呈條狀，沿本體41的長度方向設置，出氣口42的長度與待印刷的基板1的長度L2相等。這樣，出氣口42可以完全覆蓋待印刷的基板1的長度，能夠同時使待印刷的基板1的長度方向上的取向?qū)硬牧弦旱?可均勻擴散。

需要說明的是，出氣口42也可以為多個大小形狀相同的小孔，均勻分布在本體41的下表面。如圖1b所示，本實施例1以出氣口42的形狀為條狀為例進行說明，條狀的出氣口42輸出的氣體更為均勻，從而使各取向?qū)硬牧弦旱?受力均勻，進而各取向?qū)硬牧弦旱?均勻擴散。

如圖1a所示，勻膜裝置4的本體41為一個，勻膜裝置4還包括驅動部(圖中未繪示)，驅動部驅動本體41沿待印刷的基板1的寬度方向移動，使從本體41的出氣口42輸出的氣體覆蓋整個待印刷的基板1。勻膜裝置4位于噴墨式印刷裝置2前進方向的后方，當噴墨式印刷裝置2開始向待印刷的基板1噴射取向?qū)硬牧蠒r，驅動部就可驅動本體41開始移動，這樣，噴墨式印刷裝置2和勻膜裝置4同時工作，使生產產能更大。當然，在噴墨式印刷裝置2完成向待印刷的基板1噴射取向?qū)硬牧虾螅?qū)動部再驅動本體41移動也是可行的。

優選的，驅動部驅動本體41勻速運動。

結合圖1a與圖1b所示，勻膜裝置4還包括調節部43，調節部43設置在出氣口42處，用于調節出氣口43輸出氣體的方向，使輸出氣體以一定的角度輸出至待印刷的基板1的表面，有利于增加待印刷的基板1表面上取向?qū)硬牧弦旱?的流動性，均勻效果更優。

優選的，調節部43能夠使輸出氣體以45°角從出氣口42輸出。在這個角度下，取向?qū)硬牧弦旱?的流動性最佳。

實施例2

實施例2提供一種印刷系統，實施例2與實施例1的區別在于：實施例2提供的勻膜裝置4包括至少兩個本體41。

具體的，如圖2所示，實施例2以勻膜裝置4包括三個本體41為例進行說明。待印刷的基板1劃分為三個區域，所述各區域與本體41一一對應，即各區域的上方設置有一個本體41。各本體41輸出的氣體均完全覆蓋相對應的區域，從而輸出的氣體可覆蓋整個待印刷的基板1，進而使整個待印刷的基板1上的取向?qū)硬牧弦旱?均勻擴散。

優選的，各本體41在待印刷的基板1上方均勻分布。

如圖2所示，各本體41與待印刷的基板1間的距離H1相等，也就是說，各本體41位于同一高度，各本體41輸出的氣體到達待印刷的基板1的距離相等，從而使各區域上的取向材料液滴3均勻擴散。

其中，各本體41上至少設置一個出氣口42。當各本體41對應的區域較寬時，相應的，本體41的寬度也較大，本體41上可設置多個出氣口42，且各出氣口41沿本體41的長度方向平行設置，這樣，本體41輸出的氣體更為均勻，使取向?qū)硬牧弦旱?更為均勻擴散。

需要說明的是，調節部43的下表面與待印刷的基板1間的距離H2大于噴墨式印刷裝置2的上表面與待印刷的基板1間的距離H3，即勻膜裝置4位于噴墨式印刷裝置2的上方。這樣，當噴墨式印刷裝置2向待印刷的基板1噴射取向?qū)硬牧蠒r，不會與勻膜裝置4相互干涉。

在本實施例中，噴墨式印刷裝置2依次向待印刷的基板1的各區域噴射取向?qū)硬牧希鄳模淹瓿扇∠驅硬牧蠂娚涞膮^(qū)域?qū)谋倔w41即可開始輸出氣體。隨著噴墨式印刷裝置2依次向待印刷的基板1的各區域噴射取向?qū)硬牧希瑒蚰ぱb置4的各本體41也依次輸出氣體。這樣，噴墨式印刷裝置2和勻膜裝置4可以同時工作，生產產能最大。當然，在噴墨式印刷裝置2向整個待印刷的基板1噴射取向?qū)硬牧虾螅瑒蚰ぱb置4的各本體41再同時開始輸出氣體也是可行的。

可以理解的是，以上實施方式僅僅是為了說明本發明的原理而采用的示例性實施方式，然而本發明并不局限于此。對于本領域內的普通技術人員而言，在不脫離本發明的精神和實質的情況下，可以做出各種變型和改進，這些變型和改進也視為本發明的保護范圍。
