本發明涉及顯示技術領域，尤指一種顯示基板、顯示面板及顯示裝置。

背景技術：

近年來，液晶顯示裝置因其輕薄、省電、無輻射等優點，已經取代了傳統陰極射線管顯示器廣泛應用于諸多電子產品中。液晶顯示裝置通常包括相對而置的陣列基板和彩膜基板。

現有的液晶顯示面板中彩膜層進行RGB曝光工藝時，是通過曝光機位于掩膜版(Mask)上方的檢出系尋找由黑矩陣(BM)工序制成的對位標記進行對位曝光的。而目前普遍應用的對位標記，多為由黑矩陣制程中制作的實心標記，各層之間形狀一致，橫向分列，占用較大空間，以圖1為例，一共三行，靠上和靠下的兩行都是字母標識，用于標識中間的三個對位標記是用于對位哪一層的，從左到右分別是B、G-PS、R，而中間一行就是常規設計的對位標記01，而叉表示的是掩膜版上的叉形標記02，利用檢出系將掩膜版上的叉形標記02與基板上的對位標記01對齊后進行曝光。需要說明的是，方框只是區分三個對位標記01所屬區域，并非真實存在的圖形設計。

由于對位標記通常都置于各次曝光(shot)邊緣的基板的虛擬(Dummy)區域，而且基板上還要標識R、G-PS、B等用于區分哪一層的字母標識，所以會占用很大的有效空間，影響基板的使用率，在一些例如大尺寸拼接曝光產品、基板利用率較高的情況下，沒有地方放置或無法區別這一類標記，從而導致無法進行曝光的窘境；所以常規的顯示基板帶有一定局限性，在制程中對基板的利用率較低。

因此，如何設計一種新的對位標記可以滿足大尺寸拼接產品的曝光需求，是本領域技術人員亟待解決的技術問題。

技術實現要素：

有鑒于此，本發明實施例提供一種顯示基板、顯示面板及顯示裝置，可以有效增加基板利用率，且可以滿足大尺寸拼接產品的曝光需求，提高了顯示基板在制造過程中的靈活性與實用性。

因此，本發明實施例提供了一種顯示基板，所述顯示基板包括多個呈陣列排布的亞像素單元；

在至少一個所述亞像素單元所在區域內設置有一具有空心區域的對位標記；所述對位標記用于在曝光形成所述顯示基板上的膜層圖形時進行曝光設備的對位。

在一種可能的實現方式中，在本發明實施例提供的上述顯示基板中，所述對位標記的空心區域在所述顯示基板上的正投影為中心對稱圖形。

在一種可能的實現方式中，在本發明實施例提供的上述顯示基板中，所述對位標記是由所述亞像素單元的底邊、所述亞像素單元的中間區域設置的隔斷，以及所述亞像素單元的兩側邊圍繞組成的閉合結構；

所述亞像素單元的底邊為平整狀。

在一種可能的實現方式中，在本發明實施例提供的上述顯示基板中，所述對位標記的空心區域在所述顯示基板上的正投影的形狀為正方形；

所述正方形的邊長不小于32μm。

在一種可能的實現方式中，在本發明實施例提供的上述顯示基板中，所述顯示基板為彩膜基板時，所述彩膜基板上形成有黑矩陣，所述對位標記與所述黑矩陣同層同材質。

在一種可能的實現方式中，在本發明實施例提供的上述顯示基板中，所述膜層包括紅色彩膜層、綠色彩膜層和/或藍色彩膜層。

在一種可能的實現方式中，在本發明實施例提供的上述顯示基板中，所述顯示基板為陣列基板時，所述對位標記的材料為金屬材料或絕緣材料。

在一種可能的實現方式中，在本發明實施例提供的上述顯示基板中，所述膜層包括電極層、柵極金屬層、源漏極金屬層和/或有源層。

本發明實施例還提供了一種顯示面板，包括本發明實施例提供的上述顯示基板。

本發明實施例還提供了一種顯示裝置，包括本發明實施例提供的上述顯示面板。

本發明實施例的有益效果包括：

本發明實施例提供的一種顯示基板、顯示面板及顯示裝置，該顯示基板包括多個呈陣列排布的亞像素單元；在至少一個亞像素單元所在區域內設置有一具有空心區域的對位標記；對位標記用于在曝光形成顯示基板上的膜層圖形時進行曝光設備的對位。這種對位標記由于位于亞像素單元內部，不占用基板空間，可以有效增加基板利用率，且在大尺寸拼接產品中，使用這種對位標記可以滿足大尺寸拼接產品的曝光需求，提高了顯示基板在制造過程中的靈活性與實用性。

附圖說明

圖1為現有技術中顯示基板進行曝光工藝的示意圖；

圖2至圖5分別為本發明實施例提供的顯示基板的結構示意圖。

具體實施方式

下面結合附圖，對本發明實施例提供的顯示基板、顯示面板及顯示裝置的具體實施方式進行詳細地說明。

其中，附圖中各結構的大小和形狀不反映顯示基板的真實比例，目的只是示意說明本發明內容。

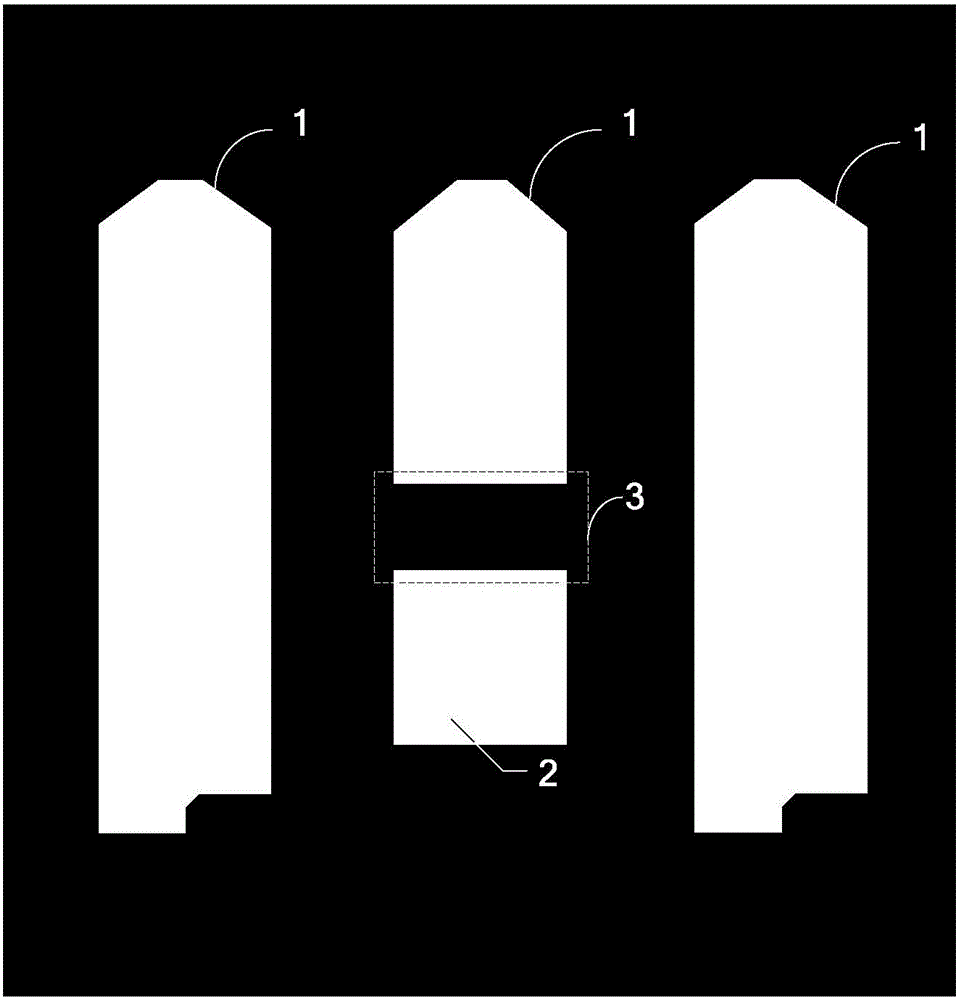

本發明實施例提供了一種顯示基板，如圖2至圖5所示，顯示基板包括多個呈陣列排布的亞像素單元1；

在至少一個亞像素單元1(圖2示出了位于中間的亞像素單元)所在區域內設置有一具有空心區域的對位標記2；對位標記2用于在曝光形成顯示基板上的一膜層的圖形時進行曝光設備的對位。

在本發明實施例提供的上述顯示基板，該顯示基板包括多個呈陣列排布的亞像素單元；在至少一個亞像素單元所在區域內設置有一具有空心區域的對位標記；對位標記用于在曝光形成顯示基板上的一膜層的圖形時進行曝光設備的對位。由于該顯示基板包括具有空心區域的對位標記，這種對位標記位于亞像素單元內部(即顯示區域內)，不占用基板空間，可以有效增加基板利用率，當顯示基板利用率較大時，例如在大尺寸拼接產品中，各次曝光之間由于沒有任何空隙，無法放置常規的對位標記，使用這種對位標記可以滿足大尺寸拼接產品的曝光需求，提高了顯示基板在制造過程中的靈活性與實用性。并且，與常規的對比標記不同的是，常規標記為實心標記，而本發明實施例提供的顯示基板所具備的對位標記為空心標記，具體地，在某亞像素單元所在區域內形成一個具有空心區域的對位標記，內部中空，對透光率影響極低。

需要說明的是，本發明實施例提供的上述顯示基板中，是通過檢出系進行掩膜版對位標記(即圖1中的叉形標記)與亞像素單元所在區域內具有空心區域的對位標記進行對位；曝光機識別掩膜版(Mark)是依靠灰度的臨界變化實現的，所以不管是中空還是實心標記，只要有明顯的灰度變化，即可準確的識別到標記的邊緣位置，從而抓取標記位置進行曝光，可以在現實生產中實現，具有極高的應用價值。

在具體實施時，在本發明實施例提供的上述顯示基板中，對于曝光機本身來說，由于在叉形標記內去抓捕一個不規則圖形，很難完成標記中心的識別，因此為了能夠使上述具有空心區域的對位標記可以被檢出系檢出，對位標記的空心區域在顯示基板上的正投影應設計為一規則圖形，具體地，可以設置為中心對稱圖形。如圖2所示，對位標記2的空心區域在顯示基板上的正投影的形狀為正方形；如圖3所示，對位標記2的空心區域在顯示基板上的正投影的形狀為長方形；如圖4所示，對位標記2的空心區域在顯示基板上的正投影的形狀為菱形；如圖5所示，對位標記2的空心區域在顯示基板上的正投影的形狀為圓形。對于對位標記的空心區域在顯示基板上的正投影的形狀，可以根據實際情況而定，不僅僅限于本發明附圖中涉及到的形狀，在此不做限定。

進一步地，在具體實施時，在本發明實施例提供的上述顯示基板中，如圖2和圖3所示，對位標記2可以是由亞像素單元的底邊、亞像素單元的中間區域設置的隔斷3，以及亞像素單元的兩側邊圍繞組成的閉合結構；亞像素單元的底邊為平整狀，這樣在亞像素單元所在區域內就形成了一個四邊形的中空區域作為對位標記，制作方式簡單，只需在亞像素單元的中間區域增加一隔斷，隔斷上下所對應的區域可以保持透光，對于透過率影響僅有隔斷區域面積。

進一步地，在具體實施時，在本發明實施例提供的上述顯示基板中，如圖2所示，當對位標記2的空心區域在顯示基板上的正投影的形狀需要設置為正方形時，只需通過在亞像素單元內做出一個正方形空白區域，該區域大小根據亞像素單元的大小可以進行調整，而曝光機檢出系可以檢出的最小的極限一般為32μm*32μm左右，因此正方形的邊長不能小于曝光機檢出系可以檢出的最小極限，此時正方形的邊長可以設置為不小于32μm。

在具體實施時，在本發明實施例提供的上述顯示基板中，當顯示基板為彩膜基板時，彩膜基板上形成有黑矩陣，對位標記可以與黑矩陣同層同材質，這樣，在制備顯示基板時不需要增加額外的制備工序，只需要通過一次構圖工藝即可形成黑矩陣和對位標記的圖形，能夠簡化制作工藝，節省制備成本，提升產品附加值。

進一步地，在具體實施時，在本發明實施例提供的上述顯示基板中，膜層可以包括紅色彩膜層、綠色彩膜層或藍色彩膜層。紅色彩膜層、綠色彩膜層或藍色彩膜層均可以直接形成在具有空心區域的對位標記上。需要說明的是，在彩膜基板上，膜層不僅僅局限于這三種彩膜層，其他的膜層需要通過對位標記使曝光設備進行準確對位后才能最終曝光形成該膜層的圖形，在曝光時均可采用本發明實施例提供的對位標記進行曝光設備的準確對位。

在具體實施時，在本發明實施例提供的上述顯示基板中，當顯示基板為陣列基板時，對位標記的材料為金屬材料或絕緣材料，這樣，在制備顯示基板時不需要增加額外的制備工序，只需要通過一次構圖工藝即可形成陣列基板的某一膜層和對位標記的圖形，能夠簡化制作工藝，節省制備成本，提升產品附加值。

進一步地，在具體實施時，在本發明實施例提供的上述顯示基板中，膜層包括電極層、柵極金屬層、源漏極金屬層或有源層，電極層、柵極金屬層、源漏極金屬層或有源層均可以直接形成在具有空心區域的對位標記上。需要說明的是，在陣列基板上，膜層也不僅僅局限于上述膜層，其他的膜層需要通過對位標記使曝光設備進行準確對位后才能最終曝光形成該膜層的圖形，在曝光時均可采用本發明實施例提供的對位標記進行曝光設備的準確對位。

在具體實施時，本發明實施例提供的顯示基板中一般還會具有諸如絕緣層、鈍化層、支撐柱等其他膜層結構，以及在襯底基板上還一般形成有薄膜晶體管、柵線、數據線等結構，這些具體結構可以有多種實現方式，在此不做限定。

基于同一發明構思，本發明實施例還提供了一種顯示面板，包括本發明實施例提供的上述顯示基板。

基于同一發明構思，本發明實施例還提供了一種顯示裝置，包括本發明實施例提供的上述顯示面板，該顯示裝置可以為：手機、平板電腦、電視機、顯示器、筆記本電腦、數碼相框、導航儀等任何具有顯示功能的產品或部件。對于該顯示裝置的其它必不可少的組成部分均為本領域的普通技術人員應該理解具有的，在此不做贅述，也不應作為對本發明的限制。該顯示裝置的實施可以參見上述顯示面板或顯示基板的實施例，重復之處不再贅述。

本發明實施例提供的一種顯示基板、顯示面板及顯示裝置，該顯示基板包括多個呈陣列排布的亞像素單元；在至少一個亞像素單元所在區域內設置有一具有空心區域的對位標記；對位標記用于在曝光形成顯示基板上的一膜層的圖形時進行曝光設備的對位。這種對位標記由于位于亞像素單元內部，不占用基板空間，可以有效增加基板利用率，且在大尺寸拼接產品中，使用這種對位標記可以滿足大尺寸拼接產品的曝光需求，提高了顯示基板在制造過程中的靈活性與實用性。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。
