本發明屬于顯示技術領域，具體涉及一種顯示面板的曲率調節裝置及顯示面板。

背景技術：

液晶顯示裝置主要為平面顯示器。因為人眼視網膜是弧面的，觀看純平面顯示畫面其實是“扭曲”的，而弧面屏幕則能夠?qū)嬅嬉韵嗤嵌戎庇^映射到大腦，這樣就能跳過平面屏幕帶給觀眾的“平面—曲面—平面”的轉換環節，用戶可以真切感受到曲面屏顯示技術所帶來的影院級視聽感受，曲面屏在左右兩邊可實現更優良的可視角度，切更自然，更舒適，對大腦的壓力更小，臨場感更出眾。但是要制作曲面顯示裝置其實并不簡單，目前顯示裝置的屏幕為平的，背光源也是平的，而背光源要做成曲面的有一定的限制，如燈條、背板等。

目前制作曲面液晶顯示器的方式一般是將背光源的所有部品制作成曲面形狀，組裝成曲面背光源后，再將原本是平面的顯示屏彎曲后放到曲面背光源上。這有兩個很大的問題：一個是制作和組裝曲面背光源部品成本很高，良率又低；第二是將平面玻璃組裝到曲面背光源上的時候容易發生碎屏，對組裝工藝是一個很大挑戰。

技術實現要素：

本發明旨在至少解決現有技術中存在的技術問題之一，提供一種用于調整顯示面板曲率的顯示面板的曲率調節裝置及顯示面板。

解決本發明技術問題所采用的技術方案是一種顯示面板的曲率調節裝置，包括：

曲率調節組件，用于固定顯示面板；

牽引組件，與所述曲率調節組件連接，用于在外力的作用下通過所述曲率調節組件調節所述顯示面板的曲率。

優選的是，所述顯示面板的曲率調節裝置還包括：轉動組件，所述轉動組件連接所述牽引組件，用于在轉動時調節所述牽引組件的受力大小，以調節所述顯示面板的曲率。

進一步優選的是，所述轉動組件為轉軸，且在轉軸上設置有棘輪結構。

進一步優選的是，所述顯示面板為筆記本電腦中的顯示面板，所述轉動組件與筆記本電腦中的連接軸為同一組件。

優選的是，所述曲率調節組件包括：固定板、連接部；其中，

所述固定板，用于固定所述顯示面板；

所述連接部與所述固定板連接；

所述牽引組件連接所述連接部。

進一步優選的是，所述曲率調節組件還包括：彈簧和支架；其中，

所述支架與所述固定板連接；

所述彈簧連接在所述連接部與所述支架之間；

所述牽引組件貫穿所述支架。

進一步優選的是，所述彈簧的數量為兩個；所述牽引組件與所述連接部連接的一端限定在兩個所述彈簧之間。

進一步優選的是，所述固定板的材質為彈性材質；所述連接部的材料為鋼性材質。

優選的是，所述牽引組件為金屬線。

解決本發明技術問題所采用的技術方案是一種顯示面板，其包括背板和上述的顯示面板的曲率調節裝置；其中，

所述顯示面板曲率的調節裝置中的曲率調節組件與所述背板固定連接。

本發明具有如下有益效果：

本發明中的顯示面板的曲率調節裝置，通過曲率調節組件將顯示面板進行固定，其中固定方式可以采用固定膠粘結的方式將顯示面板的背板(也就是外殼)與曲率調節組件相固定；同時牽引組件是與曲率調節組件相連接的，因此在通過外力拉動牽引組件以帶動曲率調節組件變形，使得顯示面板的曲率改變，從而根據不同用戶的不同需求，可以通過調整外力的大小(外力越大顯示面板的彎曲程度越大)，以滿足不同用戶的需求。本發明中的顯示面板的曲率調節組件的結構簡單，且易于實現。

附圖說明

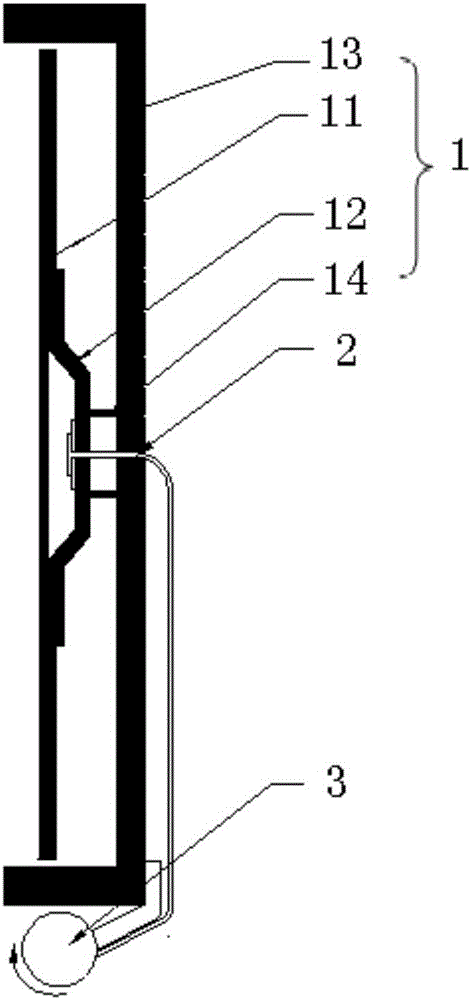

圖1為本發明的實施例1的顯示面板的曲率調節裝置的示意圖；

圖2為本發明的實施例1的顯示面板的曲率調節裝置與顯示面板相固定是示意圖；

圖3為本發明的實施例1的顯示面板的曲率調節裝置對顯示面板的曲率進行調節的示意圖。

其中附圖標記為：1、曲率調節組件；2、牽引組件；3、轉動組件；11、固定板；12、連接部；13、支架；14、彈簧；10、顯示面板。

具體實施方式

為使本領域技術人員更好地理解本發明的技術方案，下面結合附圖和具體實施方式對本發明作進一步詳細描述。

實施例1：

結合圖1-3所示，本實施例提供一種顯示面板的曲率調節裝置，其包括曲率調節組件1和牽引組件2。其中，曲率調節組件1，用于固定顯示面板10；牽引組件2，與所述曲率調節組件1連接，用于在外力的作用下通過所述曲率調節組件1調節所述顯示面板10的曲率。

應當理解的是，顯示面板10本身應該是固定在一個可觀看的位置處的，例如，顯示面板10通過一個基座固定在桌子上，再例如，顯示面板10通過一個框架固定在墻壁上等，所以在通過外力拉動牽引組件2以帶動曲率調節組件1變形，使得顯示面板10的曲率改變時，顯示面板10不會在外力的作用下，發生除形變以外的移動。

本實施例中的顯示面板的曲率調節裝置，通過曲率調節組件1將顯示面板10進行固定，其中固定方式可以采用固定膠粘結的方式將顯示面板10的背板(也就是外殼)與曲率調節組件1相固定；同時牽引組件2是與曲率調節組件1相連接的，因此在通過外力拉動牽引組件2以帶動曲率調節組件1變形，使得顯示面板10的曲率改變，從而根據不同用戶的不同需求，可以通過調整外力的大小(外力越大顯示面板10的彎曲程度越大)，以滿足不同用戶的需求。本實施例中的顯示面板10的曲率調節組件1的結構簡單，且易于實現。

其中，本實施例的顯示面板的曲率調節裝置還可以包括一個轉動組件3，該轉動組件3與牽引組件2連接，也即將牽引組件2的一端固定在轉動組件3上，此時可以通過轉動組件3轉動調節所述牽引組件2的受力大小，以調節所述顯示面板10的曲率。例如，牽引組件2相當于一根繩子，轉動組件3可以是一個具有把手的轉軸，繩子一端固定在轉軸上，欲想讓顯示面板10呈現曲面，此時可以通過把手轉動轉軸，以使繩子纏繞在轉軸上，與此同時隨著轉軸的轉動固定在繩子另一端的曲率調節組件1的受力隨之增大，彎曲程度也將增大，同時顯示面板10由于固定在曲率調節組件1上，其彎曲程度與曲率調節組件1相同，從而使得顯示面板10呈曲面(如圖3所示)。之后，還可以通過向相反方向通過把手轉動轉軸，以使繩子離開轉軸，此時曲率調節組件1的受力隨之減小，顯示面板10恢復平面(如圖2所示)。

具體的，上述的轉動組件3為轉軸，且在轉軸上設置有棘輪結構，該棘輪結構可以在將牽引組件2固定在轉軸上，以使現實顯示面板10的可以保持某一個曲率。

其中，本實施例中的顯示面板的曲率調節裝置特別適用于筆記本電腦中。此時，筆記本電腦的顯示面板10與鍵盤之間的連接軸則為上述的轉動組件3。

具體的，顯示面板的曲率調節裝置中的曲率調節組件1固定在筆記本電腦的顯示面板10的背板外殼上，牽引組件2一端連接曲率調節組件1一端與連接軸連接。當打開筆記本電腦時，連接軸轉動則拉動牽引組件2，牽引組件2則拉動曲率調節組件1，由于筆記本電腦的顯示面板10固定在曲率調節組件1上，故顯示面板10在外力的作用下曲率發生改變。當關閉筆記本電腦時，連接軸向與打開筆記本電腦時的相反方向轉動，牽引組件2復位，與此同時曲率調節組件1和顯示面板10也復位，即顯示面板10呈平面。

具體的，本實施例中所提供的曲率調節組件1具體可以包括：固定板11和連接部12。

其中，固定板11用于固定所述顯示面板10，優選的固定板11的材質選用彈性材質。由于通常顯示面板10的外殼采用的是塑料材料，因此采用彈性材質的固定板11與顯示面板10可以很好的粘結固定，同時可以保證在固定板11在受到外力時可以確保變形彎曲后的曲率平順。

連接部12是與固定板11連接的，且牽引組件2連接該連接部12。應當理解的是，連接部12是突出于固定板11，以方便牽引部與連接部12連接。其中，連接部12與固定板11的連接可以采用螺栓連接，也是可以通過強力膠連接，當然只要保證二者可以牢固的連接在一起的任何連接方式均可。牽引組件2與連接部12的連接是可以通過在連接部12的中心位置形成一個過孔，牽引組件2則貫穿該過孔，之后通過一個固定組件將牽引組件2固定。優選的，前述的連接部12的材質可以為剛性材質，以防止外力過大將連接部12拉壞。

進一步的，在上述的曲率調節組件1結構的基礎之上，該曲率調節組件1還可以包括彈簧14和支架13；其中，支架13與所述固定板11連接；彈簧14連接在所述連接部12與所述支架13之間；牽引組件2貫穿所述支架13。優選的，彈簧14的數量為兩個；牽引組件2與連接部12連接的一端限定在兩個所述彈簧14之間。

之所以設置支架13是為了保證牽引組件2的拉動方向(垂直于顯示面板10方向)。而在支架13與連接部12之間采用彈簧14設計，是為了彈簧14回彈保證顯示面板10能夠由曲面變?yōu)槠矫妗?/p>

其中，本實施例中的牽引組件2優選為金屬線。當然也可以采用其他材質結實的線等。

實施例2：

本實施例提供一種顯示面板，其包括上述的顯示面板的曲率調節裝置。因此，本實施例中顯示面板的曲率是可以調節的。

其中，本實施例中的顯示面板包括背板，顯示面板曲率的調節裝置中的曲率調節組件與所述背板固定連接。該背板的材質優選為塑膠材質，當然也可以采用金屬等其他材質。

其中，本實施例中的顯示面板可以為電子紙、手機、液晶面板、平板電腦、電視機、顯示器、筆記本電腦、數碼相框、導航儀等任何具有顯示功能的產品或部件。

可以理解的是，以上實施方式僅僅是為了說明本發明的原理而采用的示例性實施方式，然而本發明并不局限于此。對于本領域內的普通技術人員而言，在不脫離本發明的精神和實質的情況下，可以做出各種變型和改進，這些變型和改進也視為本發明的保護范圍。
