本公開涉及顯示
技術領域：
，特別涉及一種液晶光柵、顯示裝置及其控制方法。
背景技術：
：隨著三維(英文：three-dimensional，簡稱：3d)圖形技術以及電子
技術領域：

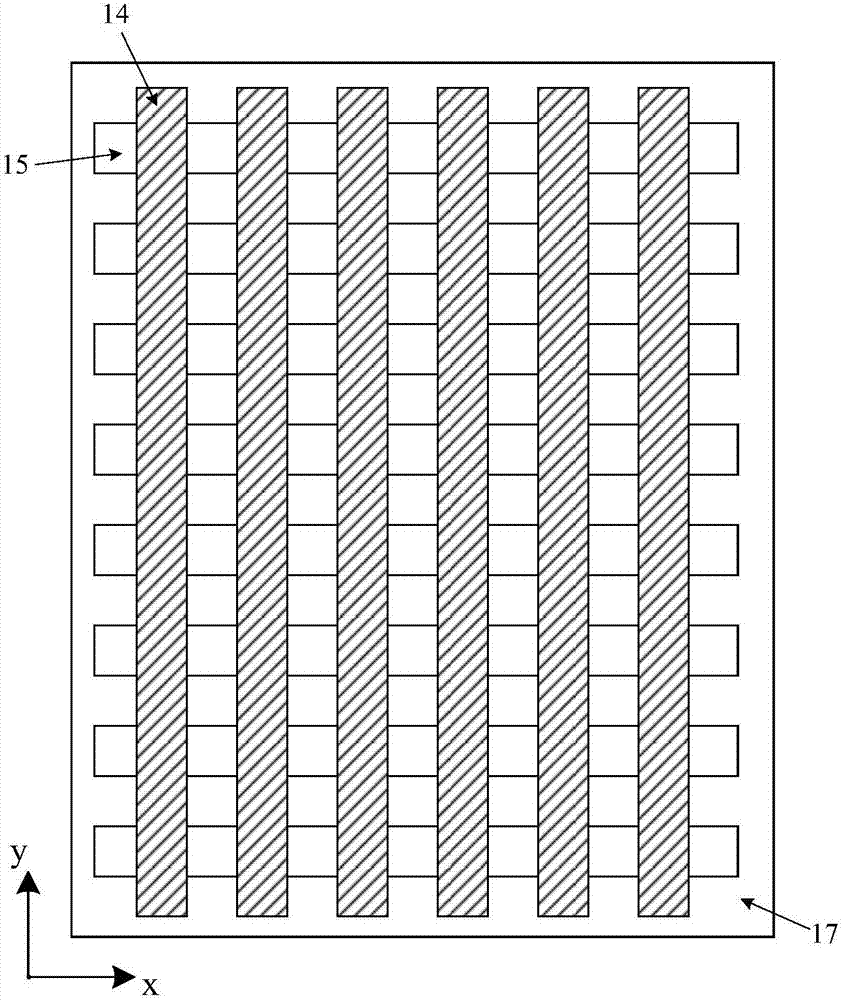

的迅速發展，越來越多的終端可以作為裸眼3d顯示裝置。也就是說，用戶可以在不借助于任何其它設備的情況下通過裸眼3d顯示裝置獲取很直觀的立體效果。在相關技術中，3d顯示裝置可以包括：顯示面板和設置在顯示面板出光側的液晶光柵，該液晶光柵具有兩種狀態，一種是未形成光柵結構的狀態，另一種是形成光柵結構的狀態，在液晶光柵形成光柵結構時，3d顯示裝置具有3d功能。為了實現3d顯示裝置的觸控功能，通常需要在液晶光柵的出光側設置觸控面板，此時該3d顯示裝置不僅具有3d功能，還具有觸控功能。在實現本公開的過程中，發明人發現相關技術至少存在以下問題：由于在液晶光柵的出光側還需要設置觸控面板，因此增加了3d顯示裝置的厚度。技術實現要素：為了解決相關技術的增加了3d顯示裝置的厚度問題，本公開實施例提供了一種液晶光柵、顯示裝置及其控制方法。所述技術方案如下：第一方面，提供了一種液晶光柵，所述液晶光柵包括：密封腔體和設置在所述密封腔體出光側的第一偏振片；所述密封腔體包括：相互平行的兩個基板以及設置在所述兩個基板之間的液晶層；所述兩個基板包括第一基板和第二基板，所述第一基板靠近所述第二基板的一面上依次設置有多個沿第一方向陣列排布的第一條狀電極和多個沿第二方向陣列排布的第二條狀電極，所述第一條狀電極與所述第二條狀電極之間設置有絕緣層，所述第一條狀電極和所述第二條狀電極上能夠施加使所述液晶光柵具備觸控功能的電壓；所述第二基板靠近所述第一基板的一面上設置透明電極層，所述透明電極層能夠與所述第一條狀電極或所述第二條狀電極形成使所述液晶層中液晶偏轉的壓差，使所述液晶光柵形成光柵結構。可選的，所述液晶光柵還包括：設置在所述密封腔體入光側的第二偏振片，所述第二偏振片與所述第一偏振片的偏振方向呈預設夾角；經過所述第二偏振片入射至所述密封腔體的光線為線偏光。可選的，所述預設夾角為九十度。可選的，所述第一方向與所述第二方向垂直。可選的，所述第一條狀電極、所述第二條狀電極和所述透明電極層均由氧化銦錫ito形成。第二方面，提供了一種顯示裝置，所述顯示裝置包括：顯示面板和所述顯示面板出光面上設置的液晶光柵，所述液晶光柵為第一方面任一所述的液晶光柵。可選的，所述第一偏振片設置在所述密封腔體遠離所述顯示面板的一面上，所述第二偏振片設置在所述密封腔體靠近所述顯示面板的一面上；所述顯示裝置包括：位于所述顯示面板靠近所述密封腔體的一側上設置的第三偏振片，所述第二偏振片與所述第三偏振片為一體結構。可選的，所述顯示裝置還包括：多條交叉排布的柵線和數據線，所述第一方向?yàn)樗鰱啪€的掃描方向，所述第二方向?yàn)樗鰯?shù)據線的掃描方向。可選的，所述顯示裝置還包括：控制芯片，每個所述第一條狀電極、每個所述第二條狀電極與所述透明電極層均與所述芯片連接；其中，所述控制芯片用于控制所述第一條狀電極與所述第二條狀電極上施加的電壓，使所述液晶光柵具有觸控功能；所述控制芯片還用于控制所述透明電極層與所述第一條狀電極或所述第二條狀電極上施加的電壓，使所述液晶光柵形成光柵結構。可選的，所述顯示裝置還包括：傳感器組件，所述傳感器組件用于獲取所述顯示裝置的內容顯示方向。可選的，所述傳感器組件為重力傳感器。第三方面，提供一種顯示裝置的控制方法，所述方法應用于第二方面任一所述的顯示裝置上，所述方法包括：通過控制所述第一條狀電極、所述第二條狀電極和所述透明電極層上的電壓，使得所述液晶光柵具有觸控功能和/或使得所述液晶光柵形成光柵結構。可選的，所述通過控制所述第一條狀電極、所述第二條狀電極和所述透明電極層上的電壓，使得所述液晶光柵具有觸控功能和/或使得所述液晶光柵形成光柵結構，包括：對所述第一條狀電極和所述第二條狀電極加載第一電壓時，使所述液晶光柵具有觸控功能；對所述第一條狀電極或所述第二條狀電極加載第二電壓，且對所述透明電極層加載第三電壓時，使所述液晶光柵形成光柵結構。可選的，所述對所述第一條狀電極或所述第二條狀電極加載第二電壓，且對所述透明電極層加載第三電壓時，使所述液晶光柵形成光柵結構，包括：獲取所述顯示裝置的內容顯示方向；根據所述內容顯示方向控制所述液晶光柵呈目標光柵結構，所述目標光柵結構與所述內容顯示方向匹配；其中，所述目標光柵結構包括第一光柵結構和第二光柵結構，所述第一光柵結構為所述第一條狀電極加載第二電壓，所述透明電極層加載第三電壓，且所述第二條狀電極加載與所述透明電極層相同的電壓時，所述液晶光柵形成的光柵結構；所述第二光柵結構為所述第二條狀電極加載第二電壓，所述透明電極層加載第三電壓，且所述第一條狀電極加載與所述透明電極層相同的電壓時，所述液晶光柵形成的光柵結構。可選的，所述獲取顯示裝置的內容顯示方向，包括：通過重力傳感器獲取所述顯示裝置的內容顯示方向。可選的，所述第一電壓為脈沖電壓，所述第二電壓與所述第三電壓為恒定電壓；在顯示一幀圖像的持續時長內，加載第一電壓的持續時長為10微秒。本公開實施例提供的技術方案帶來的有益效果是：在液晶光柵的一個基板上設置排布方向不同的第一條狀電極與第二條狀電極，以形成使該液晶光柵具備觸控功能的觸控電極，同時，在液晶光柵的另一個基板上設置透明電極層，該透明電極層能夠與第一條狀電極或第二條狀電極形成使液晶層中液晶偏轉的壓差，使液晶光柵形成光柵結構，從而實現觸控功能和3d顯示的電極共用，在該液晶光柵設置在顯示面板上的情況下，由于不需要額外設置觸控面板，因此可以有效的降低顯示裝置的厚度。附圖說明為了更清楚地說明本公開實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本公開的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。圖1-1是本公開一示意性實施例提供的一種液晶光柵的膜層結構示意圖；圖1-2是圖1-1提供的一種液晶光柵的平面結構示意圖；圖1-3a是本公開一示意性實施例提供的一種對第一條狀電極輸入驅動信號時的波形圖；圖1-3b是本公開一示意性實施例提供的一種當?shù)谝粭l狀電極與透明電極層形成使液晶層中液晶偏轉的壓差時，對第一條狀電極加載電壓的波形圖；圖1-3c是本公開一示意性實施例提供的一種第一條狀電極上同時加載第一電壓與第二電壓的波形圖；圖1-4a是本公開一示意性實施例提供的一種液晶光柵形成光柵結構的效果圖；圖1-4b是本公開一示意性實施例提供的另一種液晶光柵形成光柵結構的效果圖；圖2是本公開一示意性實施例提供的另一種液晶光柵的膜層結構示意圖；圖3是本公開一示意性實施例提供的一種顯示裝置的膜層結構示意圖；圖4是本公開一示意性實施例提供的一種顯示裝置具有3d功能的原理圖；圖5是本公開一示意性實施例提供的一種形成光柵結構的方法流程圖。具體實施方式為了使本公開的目的、技術方案和優點更加清楚，下面將結合附圖對本公開作進一步地詳細描述，顯然，所描述的實施例僅僅是本公開一部份實施例，而不是全部的實施例。基于本公開中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本公開保護的范圍。本公開提供了一種液晶光柵結構，請參考圖1-1和圖1-2，圖1-1是本公開一示意性實施例提供的一種液晶光柵的膜層結構示意圖，圖1-2是圖1-1提供的一種液晶光柵的平面結構示意圖。該液晶光柵可以包括：密封腔體10和設置在密封腔體10出光側的第一偏振片20，該第一偏振片20為線偏振片。該密封腔體10可以包括：相互平行的兩個基板及設置在該兩個基板之間的液晶層13。該兩個基板可以包括第一基板11和第二基板12，在第一基板11靠近第二基板12的一面上依次設置有多個沿第一方向x陣列排布的第一條狀電極14和多個沿第二方向y陣列排布的第二條狀電極15，該第一條狀電極14與第二條狀電極15之間設置有絕緣層16，該第一條狀電極14和第二條狀電極15上能夠施加使液晶光柵具備觸控功能的電壓。示例的，當對第一條狀電極14輸入觸控驅動信號，對第二條狀電極15輸入觸控感應信號時，該第一條狀電極14可以為觸控驅動電極tx，第二條狀電極15可以為觸控感應電極rx，此時，第一條狀電極14與第二條狀電極15能夠使液晶光柵具有觸控功能。例如，請參考圖1-3a，圖1-3a是本公開一示意性實施例提供的一種對第一條狀電極14輸入驅動信號時的波形圖，其中，橫坐標代表時間，單位：毫秒，縱坐標代表電壓，單位：伏。當對第一條狀電極14輸入觸控驅動信號時，可以一幀圖像的持續時長(該一幀圖像的持續時長可以為23.01ms)為一個周期，周期性的對第一條狀電極14加載第一電壓，在一個周期內，對第一條狀電極14加載持續10微秒(也即0.01ms)的第一電壓，該第一電壓為脈沖電壓，且該第一電壓的電壓值可以為3v。在本公開實施例中，對第二條狀電極15輸入觸控感應信號的方式，與對第一條狀電極14輸入觸控驅動信號的方式類似，本公開實施例對比不做贅述。在第二基板12靠近第一基板11的一面上設置透明電極層17，該透明電極層17能夠與第一條狀電極14或第二條狀電極15形成使液晶層13中液晶偏轉的壓差，使液晶光柵形成光柵結構，也即使得從密封腔體10入光側入射的線偏光s能夠在密封腔體10中的液晶的控制下透過第一偏振片20或者被第一偏振片20濾除。示例的，當?shù)谝粭l狀電極14與透明電極層17形成使液晶層中液晶偏轉的壓差時，對第一條狀電極14加載與透明電極層17上加載電壓的電壓值不同的電壓，且對第二條狀電極15加載與透明電極層17上加載電壓的電壓值相同的電壓；當?shù)诙l狀電極15與透明電極層17形成使液晶層中液晶偏轉的壓差時，對第二條狀電極15加載與透明電極層17上加載電壓的電壓值不同的電壓，且對第一條狀電極14加載與透明電極層17上加載電壓的電壓值相同的電壓。例如，請參考圖1-3b，圖1-3b是本公開一示意性實施例提供的一種當?shù)谝粭l狀電極14與透明電極層17形成使液晶層中液晶偏轉的壓差時，對第一條狀電極14加載電壓的波形圖，其中，橫坐標代表時間，單位：ms，縱坐標代表電壓，單位：v。當對第一條狀電極14加載第二電壓時，可以對第二條狀電極15與透明電極層17同時加載第三電壓，該第二電壓與第三電壓均為恒定電壓，且第二電壓與第三電壓的電壓值不同，該第二電壓的電壓值可以為1v，第三電壓的電壓值可以為0v，也即不對第二條狀電極15與透明電極層17加載電壓。在本公開實施例中，第二條狀電極15與透明電極層17形成使液晶層中液晶偏轉的壓差的方式，與第一條狀電極14與透明電極層17形成使液晶層中液晶偏轉的壓差的方式類似，本公開實施例對此不做贅述。請參考圖1-4a與1-4b，圖1-4a是本公開一示意性實施例提供的一種液晶光柵形成光柵結構的效果圖，圖1-4b是本公開一示意性實施例提供的另一種液晶光柵形成光柵結構的效果圖。當?shù)谝粭l狀電極14與透明電極層17形成使液晶偏轉的壓差時，液晶光柵形成的光柵結構如圖1-4a所示；當?shù)诙l狀電極15與透明電極層17形成使液晶偏轉的壓差時，液晶光柵形成的光柵結構如圖1-4b。圖1-4a與圖1-4b中白色區域?yàn)橥腹鈪^(qū)，該白色區域?yàn)榫€偏光能夠透過第一偏振片的區域；黑色區域?yàn)榉峭腹鈪^(qū)，該黑色區域?yàn)榫€偏光被第一偏振片濾除的區域。在本公開實施例中，當對第一條狀電極14加載第一電壓和第二電壓時，可以對透明電極層17加載第三電壓，且對第二條狀電極15加載第一電壓和第三電壓，此時液晶光柵能夠同時實現觸控功能和形成光柵結構的功能，請參考圖1-3c，圖1-3c是本公開一示意性實施例提供的一種第一條狀電極14上同時加載第一電壓與第二電壓的波形圖，其中，橫坐標代表時間，單位：ms，縱坐標代表電壓，單位：v。在一個時間周期內，也即在顯示一幀圖像的持續時長(即23.01ms)內，可以持續對第一條狀電極14加載第二電壓，并對第一條狀電極14加載持續10微秒(也即0.01ms)的第一電壓，由于液晶偏轉的響應的時間為毫秒級別，因此，當對第二條狀電極15加載10微秒的第一電壓時，對液晶的偏轉無影響，也即在第一條狀電極14加載10微秒的第一電壓的時間內不偏轉，進而液晶光柵可以同時實現觸控功能和形成光柵結構的功能，其中，該第一電壓為電壓值為3v的脈沖電壓，第二電壓為電壓值為電壓值為1v的恒定電壓，第三電壓為0v電壓。實際應用中，對第二條狀電極15同時加載第一電壓與第二電壓的方式，與對第一條狀電極14同時加載第一電壓與第二電壓的方式類似，本公開實施例對比不做贅述。綜上所述，本公開實施例提供的液晶光柵，在液晶光柵的一個基板上設置排布方向不同的第一條狀電極與第二條狀電極，以形成使該液晶光柵具備觸控功能的觸控電極，同時，在液晶光柵的另一個基板上設置透明電極層，該透明電極層能夠與第一條狀電極或第二條狀電極形成使液晶層中液晶偏轉的壓差，使液晶光柵形成光柵結構，從而實現觸控功能和3d顯示的電極共用，在該液晶光柵設置在顯示面板上的情況下，由于不需要額外設置觸控面板，因此可以有效的降低顯示裝置的厚度。可選的，請參考圖2，圖2是本公開一示意性實施例提供的另一種液晶光柵的膜層結構示意圖，該液晶光柵還可以包括：設置在密封腔體10入光側的第二偏振片30，該第二偏振片30與第一偏振片20的偏振方向呈預設夾角，經過第二偏振片30入射至密封腔體10的光線為線偏光，該預設夾角可以為九十度。可選的，如圖1-1、圖1-2或圖2所示，第一方向x與第二方向y垂直，也即第一條狀電極13的排布方向與第二條狀電極14的排布方向垂直。實際應用中，如圖2所示，在液晶層13兩側還需要設置用于承載液晶的取向?qū)?8；在液晶層13周圍還設置有密封膠框19，該密封膠框19可以防止液晶從密封腔體10中泄露。該第一條狀電極14、第二條狀電極15和透明電極層17可以均由氧化銦錫(英文：indiumtinoxide；簡稱：ito)形成。可選的，液晶層中的液晶可以為扭曲向列(英文：twistednematic；簡稱tn)型液晶。此時，當?shù)谝粭l狀電極、第二條狀電極和透明電極層均不加載電壓時，液晶層中液晶不偏轉，此時線偏光能夠全部從液晶光柵的出光側射出，也即液晶光柵不形成光柵結構；當?shù)谝粭l狀電極加載電壓，且第二條狀電極和透明電極層均不加載電壓時，液晶光柵形成的光柵結構如圖1-4a所示；當?shù)诙l狀電極加載電壓，且第一條狀電極和透明電極層均不加載電壓時，液晶光柵形成的光柵結構如圖1-4b所示。本公開實施例以液晶光柵形成使液晶偏轉的壓差的情況下形成光柵結構為例進行示意性說明，實際應用中，還可以在液晶光柵不形成壓差的情況下形成光柵結構，本公開實施例對此不做贅述。在相關技術中，在3d顯示裝置上設置觸控面板，并需要兩顆控制芯片分別與3d顯示裝置及觸控面板連接，從而實現3d顯示裝置同時具有觸控功能和3d功能(也即形成光柵結構)。而在本公開實施例中，可以將液晶光柵中的第一條狀電極、第二條狀電極和透明電極層均與一顆控制芯片連接，該控制芯片用于控制第一條狀電極與第二條狀電極上施加的電壓，使液晶光柵具有觸控功能；該控制芯片還用于控制透明電極層與第一條狀電極或第二條狀電極上施加的電壓，使液晶光柵形成光柵結構，從而實現了液晶光柵既具有觸控功能，又可以形成光柵結構。由于本公開提供的液晶光柵僅需要一顆控制芯片，因此可以有效的降低成本。綜上所述，本公開實施例提供的液晶光柵，在液晶光柵的一個基板上設置排布方向不同的第一條狀電極與第二條狀電極，以形成使該液晶光柵具備觸控功能的觸控電極，同時，在液晶光柵的另一個基板上設置透明電極層，該透明電極層能夠與第一條狀電極或第二條狀電極形成使液晶層中液晶偏轉的壓差，使液晶光柵形成光柵結構，從而實現觸控功能和3d顯示的電極共用，在該液晶光柵設置在顯示面板上的情況下，由于不需要額外設置觸控面板，因此可以有效的降低顯示裝置的厚度。本公開實施例提供一種顯示裝置，該顯示裝置可以為手機、平板電腦、電視機、筆記本電腦、數碼相框、導航儀等任何具有顯示功能的產品或部件。請參圖3，圖3是本公開一示意性實施例提供的一種顯示裝置的膜層結構示意圖，該顯示裝置可以包括顯示面板02和顯示面板02出光側設置的液晶光柵01，該液晶光柵01可以是圖2示出的液晶光柵。可選的，如圖3所示，液晶光柵01的一側設置的第一偏振片20遠離顯示面板02的出光面，液晶光柵01的另一側設置的第二偏振片30靠近顯示面板02的出光面。該顯示裝置還可以包括：位于顯示面板02靠近密封腔體10的一側上設置的第三偏振片021。該第三偏振片021與第二偏振片30可以為一體結構，也即只需要在液晶光柵01與顯示面板02之間設置一個偏振片。可選的，該顯示裝置還包括：多條交叉排布的柵線和數據線，液晶光柵中的第一方向x為柵線的掃描方向(也可以視為行方向)，第二方向y為數據線的掃描方向(也可以視為列方向)。可選的，顯示裝置還包括：控制芯片，每個第一條狀電極、每個第二條狀電極與透明電極層均與芯片連接；其中，控制芯片用于控制第一條狀電極與第二條狀電極上施加的電壓，使液晶光柵具有觸控功能；控制芯片還用于控制透明電極層與第一條狀電極或第二條狀電極上施加的電壓，使液晶光柵形成光柵結構。例如，在顯示一幀圖像的持續時長內，當控制芯片對第一條狀電極與第二條狀電極同時施加持續10微秒的第一電壓時，液晶光柵具有控制功能，該第一電壓可以為電壓值為3v的脈沖電壓；當控制芯片對第一條狀電極施加第二電壓，對透明電極層與第二條狀電極施加第三電壓時，液晶光柵能夠形成光柵結構，該第二電壓與第三電壓均為恒定電壓，且第二電壓的電壓值可以為1v，第三電壓的電壓值可以為0v。在本公開實施例中，當液晶光柵形成光柵結構時，顯示裝置具有3d功能，請參考圖4，圖4是本公開一示意性實施例提供的一種顯示裝置具有3d功能的原理圖，當顯示裝置開啟3d功能時，液晶光柵01形成光柵結構，此時，由用戶左眼a1看到的圖像顯示在顯示面板02上時，不透明的條紋會遮擋用戶右眼a2；同理，由用戶右眼a2看到的圖像顯示在顯示面板02上時，不透明的條紋會遮擋用戶左眼a1，通過將用戶左眼a1和用戶右眼a2的可視畫面分開，使得用戶看到3d影像。實際應用中，該顯示裝置還可以包括傳感器組件，該傳感器組件用于獲取顯示裝置的內容顯示方向。可選的，該傳感器組件為重力傳感器。所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的顯示裝置具體控制過程，可以參考下述方法實施例中的對應過程，在此不再贅述。綜上所述，本公開實施例提供的顯示裝置，在液晶光柵的一個基板上設置排布方向不同的第一條狀電極與第二條狀電極，以形成使該液晶光柵具備觸控功能的觸控電極，同時，在液晶光柵的另一個基板上設置透明電極層，該透明電極層能夠與第一條狀電極或第二條狀電極形成使液晶層中液晶偏轉的壓差，使液晶光柵形成光柵結構，從而實現觸控功能和3d顯示的電極共用，在該液晶光柵設置在顯示面板上的情況下，由于不需要額外設置觸控面板，因此可以有效的降低顯示裝置的厚度。本公開實施例還提供一種顯示裝置的控制方法，該方法用于使液晶光柵具有觸控功能和/或使得液晶光柵形成光柵結構，該方法可以包括：通過控制第一條狀電極、第二條狀電極和透明電極層上的電壓，使得液晶光柵具有觸控功能和/或使得液晶光柵形成光柵結構。綜上所述，本公開實施例提供的顯示裝置的控制方法，通過控制液晶光柵中的第一條狀電極、第二條狀電極和透明電極層上的電壓，使得液晶光柵具有觸控功能和/或使得液晶光柵形成光柵結構，不需要設置觸控面板，便可以實現觸控功能和形成光柵結構，進而可以有效的降低顯示裝置的厚度。可選的，液晶光柵中的第一條狀電極、第二條狀電極和透明電極層均可以連接在一顆控制芯片上，由該控制芯片控制液晶光柵具有觸控功能和/或使得液晶光柵形成光柵結構。示例的，當需要使顯示裝置中的液晶光柵具有觸控功能時，可以對第一條狀電極和第二條狀電極加載第一電壓，該第一電壓的波形圖可以參考圖1-3a示出的波形圖，在一幀圖像的持續時長(也即23.01ms)內，對第一條狀電極和第二條狀電極同時加載持續10微秒(也即0.01ms)的電壓值為3v的脈沖電壓，此時液晶光柵具有觸控功能。當需要使顯示裝置中的液晶光柵形成光柵結構時，可以對第一條狀電極加載第二電壓，對透明電極層和第二條狀電極加載第三電壓，該第二電壓的波形圖可以參考圖1-3b示出的波形圖，可以持續對第一條狀電極加載電壓值為1v的恒定電壓，且對透明電極層和第二條狀電極加載0v電壓(也即不加載電壓)，此時液晶光柵能夠形成光柵結構。當需要使顯示裝置中的液晶光柵具有觸控功能和使液晶光柵形成光柵結構時，可以同時對第一條狀電極加載第一電壓和第二電壓，對透明電極層加載第三電壓，且對第二條狀電極加載第一電壓和第三電壓。該在第一條狀電極上加載的第一電壓和第二電壓的波形圖如圖1-3c示出的波形圖，在一幀圖像的持續時長(也即23.01ms)內，對第一條狀電極加載持續10微秒(也即0.01ms)的電壓值為3v的脈沖電壓，并持續對第一條狀電極加載電壓值為1v的恒定電壓，在對第一條狀電極加載電壓值為3v的脈沖電壓的同時對第二條狀電極加載與第一條狀電極相同的電壓，且對透明電極層和第二條狀電極加載0v電壓(也即不加載電壓)，此時液晶光柵既具有觸控功能，又能夠形成光柵結構。可選的，請參考圖5，圖5是本公開一示意性實施例提供的一種形成光柵結構的方法流程圖，該方法用于確定顯示裝置中的液晶光柵呈目標光柵結構，該方法可以包括：步驟501、獲取顯示裝置的內容顯示方向。可選的，可以通過設置在顯示裝置中的傳感器組件獲取顯示裝置的內容顯示方向，該傳感器組件可以為重力傳感器。步驟502、根據內容顯示方向控制液晶光柵呈目標光柵結構，目標光柵結構與內容顯示方向匹配。該目標光柵結構可以包括第一光柵結構和第二光柵結構。示例的，液晶光柵呈目標光柵結構與內容顯示方向的對應關系如表1所示，當獲取到的內容顯示方向?yàn)榈诙较驎r，對應液晶光柵呈第一光柵結構；當獲取到的內容顯示方向?yàn)榈谝环较驎r，對應液晶光柵呈第二光柵結構。表1顯示裝置的內容顯示方向液晶光柵的光柵結構第一方向第二光柵結構第二方向第一光柵結構其中，當獲取到顯示內容的方向?yàn)榈诙较驎r，則控制液晶光柵中的第一條狀電極加載第二電壓，透明電極層加載第三電壓，且第二條狀電極加載與透明電極層相同的電壓，此時液晶光柵能夠形成的第一光柵結構。例如，對第一條狀電極加載電壓值為1v恒定電壓，對透明電極層和第二條狀電極均加載0v電壓，此時液晶光柵能夠形成第一光柵結構。當獲取到顯示內容的方向?yàn)榈谝环较驎r，則控制液晶光柵中的第二條狀電極加載第二電壓，透明電極層加載第三電壓，且第一條狀電極加載與透明電極層相同的電壓時，此時液晶光柵能夠形成的第二光柵結構。例如，對第二條狀電極加載電壓值為1v恒定電壓，對透明電極層和第一條狀電極均加載0v電壓，此時液晶光柵能夠形成第二光柵結構。所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的顯示裝置控制液晶光柵呈目標光柵結構的具體控制原理，可以參考前述液晶光柵結構的實施例，在此不再贅述。綜上所述，本公開實施例提供的顯示裝置的控制方法，通過控制液晶光柵中的第一條狀電極、第二條狀電極和透明電極層上的電壓，使得液晶光柵具有觸控功能和/或使得液晶光柵形成光柵結構，從而實現觸控功能和3d顯示的電極共用，在該液晶光柵設置在顯示面板上的情況下，由于不需要額外設置觸控面板，因此可以有效的降低顯示裝置的厚度。本領域普通技術人員可以理解實現上述實施例的全部或部分步驟可以通過硬件來完成，也可以通過程序來指令相關的硬件完成，所述的程序可以存儲于一種計算機可讀存儲介質中，上述提到的存儲介質可以是只讀存儲器，磁盤或光盤等。以上所述僅為本公開的較佳實施例，并不用以限制本公開，凡在本公開的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本公開的保護范圍之內。當前第1頁12
