本發明涉及顯示技術領域，特別是涉及一種顯示裝置。

背景技術：

lcd(liquidcrystaldisplay)技術由于低功耗、高畫質和輕巧等諸多優勢，是平板顯示領域當前的主導技術。量子點由于能夠發出高純度的單色光，使得顯示器的色域和飽和度得到提高，因此被廣泛應用于顯示器。區別與普通的彩膜基板，將量子點用在彩膜層中，紅色像素區域和綠色像素區域中的有效成分均可以使用量子點，而藍色像素區域則使用有機透明材料，相應的背光源使用發射藍光的背光源，在不需要向背光源中投入其他熒光粉的情況下，能夠使得紅色像素區域、綠色像素區域及藍色像素區域分別發出紅光、綠光及藍光。

本申請的發明人長期研究發現，這種顯示技術在藍光背光源發出的藍光通過透明材料的藍色像素區域時，發出的藍光強度明顯高于其他兩個像素區域發出的光的強度，導致三個像素區域的光強出現差異，從而降低了顯示器的顯示效果。

技術實現要素：

本發明主要提供一種顯示裝置，旨在解決透明的藍色發光區發出的藍光強度大于紅光量子點區及綠光量子點區發出的紅光及綠光的強度而導致顯示效果降低的問題。

為解決上述技術問題，本發明采用的一個技術方案是：提供一種顯示裝置，所述顯示裝置包括層疊設置的顯示面板及背光源；其中，所述顯示面板包括彩色發光層及濾光層，所述彩色發光層包括紅光量子點區、綠光量子點區及透明區，所述背光源為藍光背光源，以向所述彩色發光層提供藍光光線，使得所述紅光量子點區、所述綠光量子點區及所述透明區分別發出紅光、綠光及藍光，所述濾光層用于吸收所述透明區發出部分所述藍光。

本發明的有益效果是：區別于現有技術的情況，本發明通過在藍光背光源發出藍光光線使得彩色發光層的紅光量子點區、綠光量子點區及透明區分別發出紅光、綠光及藍光時，濾光層吸收透明區發出的部分藍光的方法，減少了從透明區發出的藍光光線，從而降低透明區發出的藍光強度，以使得透明區發出的藍光的強度與其他兩個發光區發出的光強度相同或相近，平衡了三個發光區的發光強度，提高了顯示效果。

附圖說明

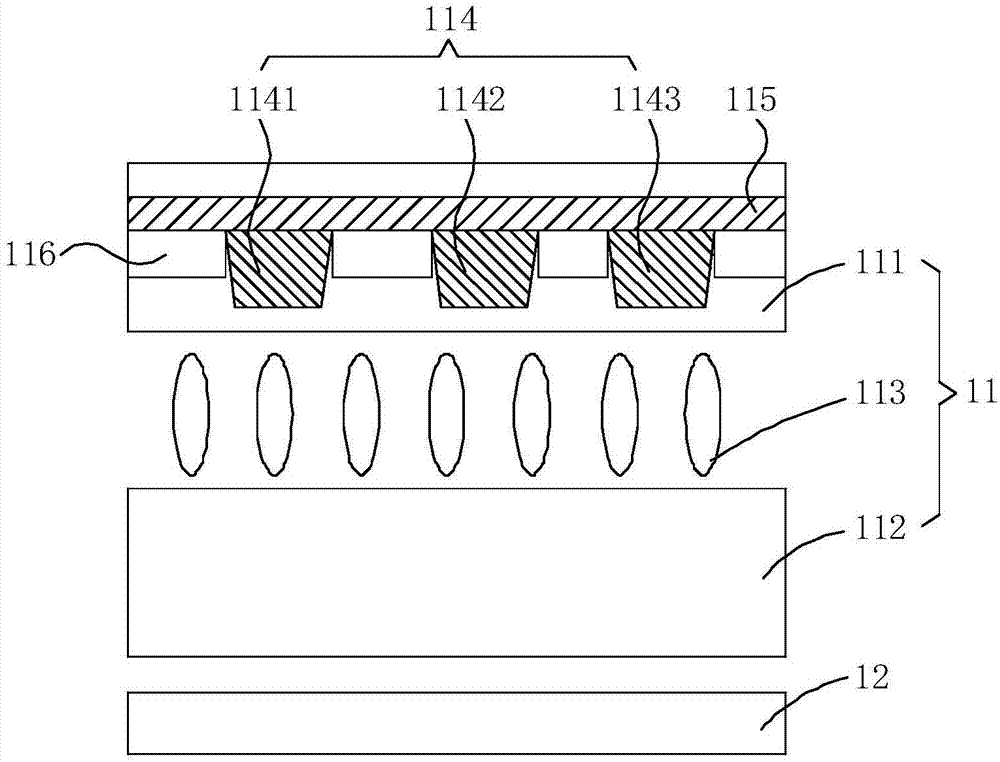

圖1是本發明提供的顯示裝置第一實施例的結構示意圖；

圖2是本發明提供的顯示裝置第二實施例的結構示意圖；

圖3是本發明提供的顯示裝置第三實施例的結構示意圖。

具體實施方式

為使本領域的技術人員更好地理解本發明的技術方案，下面結合附圖和具體實施方式對本發明所提供的一種顯示裝置做進一步詳細描述。

參閱圖1，本發明提供的顯示裝置第一實施例包括層疊設置的顯示面板11及背光源12。

其中，背光源12為藍光背光源，以顯示面板11提供藍光光線。

顯示面板11包括相對設置的上基板111和下基板112，上基板111與下基板112之間設有液晶113。

可選的，上基板111及下基板112為玻璃基板。

其中，顯示面板11包括彩色發光層114及濾光層115。

具體地，彩色發光層114設置于上基板111或下基板112，在本實施例圖示中，以彩色發光層114設置于上基板111為例，濾光層115設置于上基板111。

其中，彩色發光層114包括紅光量子點區1141、綠光量子點區1142及透明區1143，該紅光量子點區1141、綠光量子點區1142中有量子點材料，透明區1143為有機透明材料。

進一步地，紅光量子點區1141、綠光量子點區1142及透明區1143在設置于下基板112遠離上基板11一側的背光源12向彩色發光層114提供藍光光線時，紅光量子點區1141、綠光量子點區1142在該光線的激發下分別發出紅光及綠光，透明區1143在藍光光線照射下發出藍光。

可選的，量子點材料為含隔量子點材料，比如硒化鎘或硫化鎘。

進一步地，在紅光量子點區1141、綠光量子點區1142及透明區1143之間還設有黑色矩陣116，該黑色矩陣116可設置于上基板111上，也可以設置于下基板112上。

濾光層115設置于彩色發光層114遠離下基板112的一側以用于吸收透明區1143發出的部分藍光，在本實施圖示中，濾光層115為整層設置，在其他實施例中，濾光層115也可以僅與透明區1143的位置對應設置。

可選的，濾光層115為聚酰亞胺材料形成的黃色透明膜層，該聚酰亞胺材料包括但不限于聚酰亞胺清漆、均苯四甲酸二酐、二苯酮四酸二酐、聯苯醚二酐、二胺基二苯醚。

在本實施例中，當藍光背光源在如圖1所示的從下向上發出藍光光線時，藍光光線在經過紅光量子點區1141、綠光量子點區1142時沒有被完全用于激發紅光量子點區1141、綠光量子點區1142的藍光依然會從紅光量子點區1141、綠光量子點區1142射出，這部分藍光光線會射入濾光層115而被濾光層115部分或完全吸收，能夠使得紅光量子點區1141、綠光量子點區1142分別發出的紅光及綠光的顏色更純，提高顯示效果，當藍光光線經過透明區1143而使得透明區1143發出藍光時，透明區1143發出的藍光會射入濾光層115而被濾光層115部分吸收，從而降低了透明區1143發出的藍光的光強度。

參閱圖2，本發明提供的顯示裝置第二實施例中濾光層215包括第一濾光層2151及第二濾光層2152，本實施例中的其他結構與上述第一實施例相同，在此不再贅述。

可選的，可通過光阻涂布、曝光、顯影及剝離的光刻工藝對濾光層215進行圖案化處理，以形成包括基體與圖案部的濾光層215，基體即為第一濾光層2151，圖案部即為第二濾光層2152；還可以使用光敏性聚酰亞胺光刻膠成膜工藝形成上述的濾光層215。

其中，第一濾光層2151設置于彩色發光層214遠離背光源22的一側，第二濾光層2152包括第一凸起部2153，該第一凸起部2153從第一濾光層2151延伸至透明區2143內以在透明區2143內吸收部分藍光，第一凸起部2153從第一濾光層2151向透明區2143的延伸尺寸可根據實際情況而定，在此不作限定。

在本實施例中，第一凸起部2153能夠增加與透明區2143相對應的濾光層215的厚度，進而提高該位置對藍光的吸收強度，以更好的降低透明區2143發出藍光的光強度。

參閱圖3，本發明提供的顯示裝置第三實施例中濾光層315的第二濾光層3152進一步包括第二凸起部3154及第三凸起部3155。本實施例中的其他結構與上述第二實施例相同，在此不再贅述。

其中，第二凸起部3154從第一濾光層3151延伸至綠光量子點區3142，第三凸起部3155從第一濾光層3152延伸至紅光量子點區3141。

可選的，第一凸起部3153、第二凸起部3154及第三凸起部3155的延伸尺寸相同。

可選的，第一凸起部3153、第二凸起部3154及第三凸起部3155的延伸尺寸依次遞減或遞增。

本實施例中，第二凸起部3154及第三凸起部3155由于分別延伸至綠光量子點區3142及紅光量子點區3141，使得綠光量子點區3142及紅光量子點區3141的空間變小，也即可以使得綠光量子點區3142及紅光量子點區3141中能夠設置的量子點減少，從而可以根據第二凸起部3154及第三凸起部3155的延伸尺寸調整綠光量子點區3142及紅光量子點區3141中量子點的多少，進而調整綠光量子點區3142及紅光量子點區3141發出綠光及紅光的光強度，與此同時，第一凸起部3153降低透明區3143發出的藍光的光強度，從而可以根據第一凸起部3153、第二凸起部3154及第三凸起部3155的延伸尺寸調整綠光量子點區3142、紅光量子點區3141及透明區的發光強度，使得三個發光區發出的光線強度更加均勻。

區別于現有技術的情況，本發明通過在藍光背光源發出藍光光線使得彩色發光層的紅光量子點區、綠光量子點區及透明區分別發出紅光、綠光及藍光時，濾光層吸收透明區發出的部分藍光的方法，減少了從透明區發出的藍光光線，從而降低透明區發出的藍光強度，以使得透明區發出的藍光的強度與其他兩個發光區發出的光強度相同或相近，平衡了三個發光區的發光強度，提高了顯示效果。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
