所屬技術領域

本發明屬于套陶瓷插芯技術領域，尤其是涉及一種可對心調節式陶瓷插芯。

背景技術：

插芯是指使用在光纖連接器中的可拆卸插頭部分，插芯為精密對中的圓柱體，中心有一微孔，用作固定光纖，待連接的光纖裝配到所述微孔中。光纖連接器包括插芯和裝配插芯的插孔結構，所述插孔的端部中間位置裝配有光纖，當插芯插入所述插孔中時，插芯微孔內的光纖與插孔中間的光纖正對，從而完成兩段光纖的連接。插芯通常為可插拔的結構，這樣可以方便兩段光纖的連接，以及光線到網線的轉接。這種插芯通常使用陶瓷材料制作，具體來說主要使用氧化鋯陶瓷材料制作，氧化鋯陶瓷具有高韌性、高抗彎強度和高耐磨性，優異的隔熱性能，熱膨脹系數接近于鋼等優點。由于光纖極為纖細，兩段光纖的端部必須完全對中才能完成光纖的連接，這就對陶瓷插芯的精度有較高的要求。而且在傳統的光纖連接器中，光纖的對中完全依靠插芯和插孔的對中來決定，這樣一旦插芯的外圓或者中心的微孔加工精度不夠，或者同軸度不夠都會影響光纖的連接效果，同樣安裝插芯的插孔內圓精度不夠或者插孔內部安裝的光纖同軸度不夠也都會影響光纖連接的精度。

傳統的光纖連接器在光纖連接好之后，無法直接看出光纖的連接效果，必須使用專門的測試儀器才可以看出光纖的最終連接效果。這使得普通的使用者無法自行進行光纖的連接操作。

技術實現要素：

對于上述的問題，本發明的目的在于提供一種使用方便，可以調節插芯中光纖的位置，實現兩段光纖完全對中的可對心調節式陶瓷插芯。

本發明解決其技術問題所采用的技術方案是：該可對心調節式陶瓷插芯包括插殼，所述插殼加工為左右兩段，所述插殼右段為圓柱形狀，所述插殼的左右段中間加工有連通的安裝腔，所述插殼左段安裝腔的上部和后部分別裝配有螺紋塊，所述螺紋塊上加工有貫通的螺紋孔，所述螺紋孔內裝配有螺紋桿，所述螺紋桿的外端部裝配有伸出所述插殼，所述螺紋桿的外端裝配有調節輪，所述螺紋桿的內端部可自軸旋轉裝配有壓塊，所述螺紋桿內側端部與壓塊之間可旋轉裝配，所述螺紋桿相對所述壓塊軸向限位裝配；所述插殼左段安裝腔的下部和前部分別裝配有彈性塊，所述壓塊與彈性塊之間裝配有調節芯，所述調節芯中間加工有左右貫穿的微孔，所述調節芯的微孔內裝配有光纖，所述調節芯內光纖的端部與所述調節芯的右端部齊平；所述調節芯的右端部與所述插殼右側的端部齊平，所述調節芯內光纖與所述插殼右段同軸裝配。

作為優選，所述插殼的左段為長方體形狀，所述調節芯的截面為方形，所述壓塊與彈性塊分別位于所述調節芯的上下前后面上。

作為優選，所述插殼左段的安裝腔內裝配有插環，所述壓塊的外側裝配有限位桿，所述限位桿滑動裝配在所述插環內。

作為優選，每個所述壓塊的外側裝配有成對使用的所述限位桿，成對使用的兩個所述限位桿位于所述螺紋桿的左右側。

作為優選，所述彈性塊與調節芯壓緊面均布有兩條以上的壓條，所述彈性塊通過壓條與所述調節芯壓緊。

作為優選，所述調節芯內微孔的周向上均布有導光材料制作的出光條，所述出光條的右側端部與所述調節芯右端部齊平；所述插殼的左段上部設計有觀察塊，所述出光條的左側向上插入所述觀察塊內，所述出光條左端部與所述觀察塊上部齊平，各個所述出光條左端部環形分布在所述觀察塊內；所述插殼右側圓柱端插入插塊的定位孔中，所述插塊的定位孔的位置裝配有待連接的光纖，所述插塊的右側設計有進光塊，所述插塊內光纖的周向上均布有導光材料制作的進光條，所述插塊內光纖以及進光條左側與所述定位孔的右端面齊平，所述進光條右側伸出到所述進光塊的上部，所述進光條右端部與所述進光塊上部齊平，所述進光條右端部環形均布于所述進光塊上部。

作為優選，所述出光條、進光條使用塑料材料制作。

本發明的有益效果在于：該可對心調節式陶瓷插芯主要使用在光纖連接器，通過插殼右側的圓柱結構插入裝配有光纖的插孔中。使得插殼內的光纖與插孔中的光纖對中，從而完成光纖的連接。在本插芯中，光纖裝配在調節芯中，而所述調節芯裝配在壓塊以及彈性塊之間，所述壓塊通過螺紋桿與插殼內的螺紋塊螺紋連接，這樣通過螺紋桿外端部的調節輪擰轉螺紋桿時，所述壓塊隨螺紋桿軸向運動，由于彈性塊的頂緊，使得調節芯沿螺紋桿的軸向運動；由于插殼的上下方向和前后方向分別裝配有螺紋桿彈性塊結構，使得調節芯可以在上下方向和前后方向進行調節，這樣就可以使得調節芯內的光纖與插孔內的光纖對齊。這種插芯結構可以對插芯內的光纖位置進行微調，使得插芯與插孔中的光纖實現完全對中，這樣不僅避免了插芯尺寸不合格造成的光纖無法連接，也大大提高了光纖的連接效果。

附圖說明

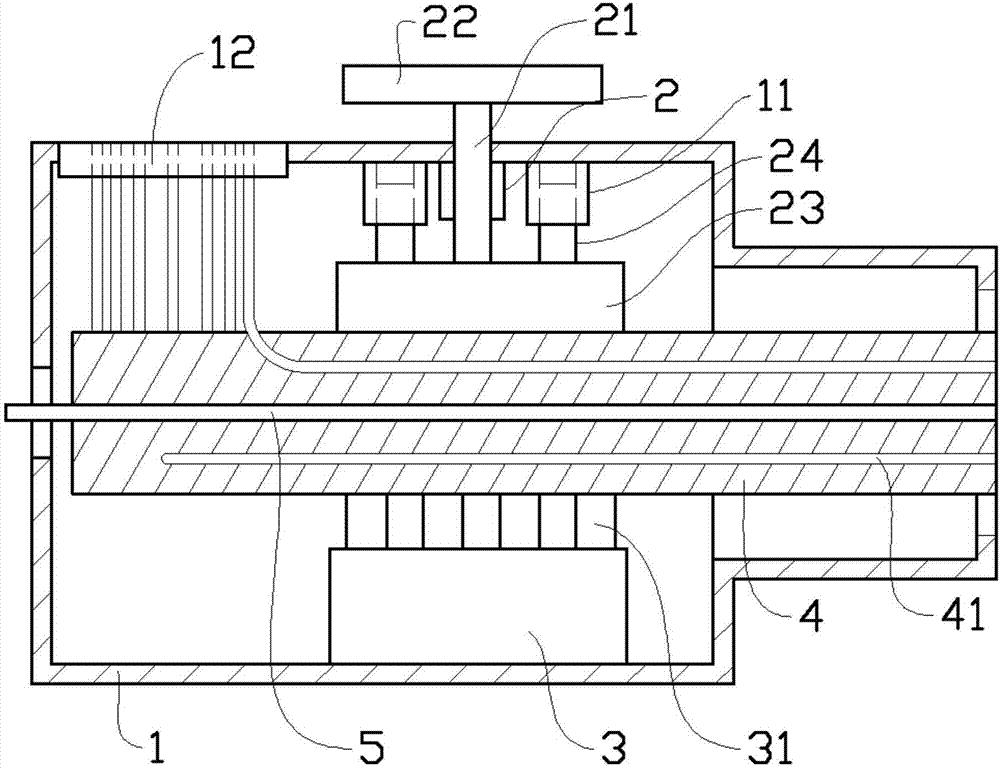

圖1是可對心調節式陶瓷插芯正向剖面結構示意圖。

圖2是可對心調節式陶瓷插芯右側方向的結構示意圖。

圖3是可對心調節式陶瓷插芯裝配在插塊中正向的剖面結構示意圖。

圖4是可對心調節式陶瓷插芯裝配在插塊中俯視方向的結構示意圖。

具體實施方式

下面結合附圖和實施例對本發明進一步說明：

如圖1和圖2中實施例所示，本可對心調節式陶瓷插芯包括插殼1，所述插殼1加工為左右兩段，所述插殼1右段為圓柱形狀，所述插殼1的左右段中間加工有連通的安裝腔，所述插殼1左段安裝腔的上部和后部分別裝配有螺紋塊2，所述螺紋塊2上加工有貫通的螺紋孔，所述螺紋孔內裝配有螺紋桿21，所述螺紋桿21的外端部裝配有伸出所述插殼1，所述螺紋桿的外端裝配有調節輪22，所述螺紋桿21的內端部可自軸旋轉裝配有壓塊23，所述螺紋桿21內側端部與壓塊23之間可旋轉裝配，所述螺紋桿21相對所述壓塊23軸向限位裝配；即所述螺紋桿21相對所述壓塊23無法沿軸向運動。所述插殼1左段安裝腔的下部和前部分別裝配有彈性塊3，所述壓塊23與彈性塊3之間裝配有調節芯4，所述調節芯4中間加工有左右貫穿的微孔，所述調節芯4的微孔內裝配有光纖5，所述調節芯4內光纖5的端部與所述調節芯4的右端部齊平；所述調節芯4的右端部與所述插殼1右側的端部齊平，所述調節芯4內光纖5與所述插殼1右段同軸裝配。在本實施例中，所述調節芯4使用氧化鋯陶瓷材料制作。

該可對心調節式陶瓷插芯主要使用在光纖連接器，通過插殼1右側的圓柱結構插入裝配有光纖5的插孔中。使得插殼1內的光纖5與插孔中的光纖5對中，從而完成光纖5的連接。在本插芯中，帶連接的光纖5一端裝配在調節芯4中，而所述調節芯4裝配在壓塊23以及彈性塊3之間，所述壓塊23通過螺紋桿21與插殼1內的螺紋塊2螺紋連接，這樣通過螺紋桿21外端部的調節輪22擰轉螺紋桿21時，所述螺紋桿21相對所述調節芯4自軸旋轉，所述壓塊23隨螺紋桿21沿軸向運動，由于彈性塊3的頂緊，使得調節芯4跟隨沿螺紋桿21的軸向運動；同時在該實施例中，由于插殼1的上下方向和前后方向分別裝配有螺紋桿21彈性塊結構，使得調節芯4可以在上下方向和前后方向進行調節，這樣就可以使得調節芯4內的光纖5與插孔內的光纖5對齊。這種插芯結構可以對插芯內的光纖5位置進行微調，使得插芯與插孔中的光纖5實現完全對中，這樣不僅避免了插芯尺寸不合格造成的光纖無法連接，也大大提高了光纖的連接效果。

在具體設計時，如圖1和圖2所示，所述插殼1的左段為長方體形狀，所述調節芯4的截面為方形，所述壓塊23與彈性塊3分別位于所述調節芯4的上下前后面上。所述調節芯4從上到下、從右到左，分別裝配有壓塊23、彈性塊3。所述壓塊23以及彈性塊3分別與所述調節芯4之間面接觸，這樣接觸面積更大，所述調節芯4帶動光纖5運動更加穩定。

在具體設計時，如圖1所示，所述插殼1左段的安裝腔內裝配有插環11，所述壓塊23的外側裝配有限位桿24，所述限位桿24滑動裝配在所述插環11內。每個所述壓塊23的外側裝配有成對使用的所述限位桿24，成對使用的兩個所述限位桿24位于所述螺紋桿21的左右側。所述插環11可以對所述限位桿24進行限位，使得調節芯4的運行更加的穩定。

如圖1所示，所述彈性塊3與調節芯4壓緊面均布有兩條以上的壓條31，所述彈性塊3通過壓條31與所述調節芯4壓緊。所述壓條31均布在所述彈性塊3上。所述彈性塊3與其上的壓條31使用彈性橡膠材料制作，當所述調節芯4壓緊所述彈性塊3上的壓條31時，可以使得壓條31產生彈性變形，相鄰的所述壓條31之間具有足夠的間隙，這樣使得調節芯4在壓塊3方向具有足夠的調節范圍。

在具體設計時，如圖3和圖4所示，所述調節芯4內微孔的周向上均布有導光材料制作的出光條41，所述出光條41的右側端部與所述調節芯4右端部齊平；所述插殼1的左段上部設計有觀察塊12，所述出光條41的左側向上插入所述觀察塊12內，所述出光條41左端部與所述觀察塊12上部齊平，各個所述出光條41左端部環形分布在所述觀察塊12內；所述插殼1右側圓柱端插入插塊6的定位孔中，所述插塊6的定位孔的位置裝配有待連接的光纖5，所述插塊6的右側設計有進光塊61，所述插塊6內光纖5的周向上均布有導光材料制作的進光條62，所述插塊6內光纖5以及進光條62左側與所述定位孔的右端面齊平，所述進光條62右側伸出到所述進光塊61的上部，所述進光條62右端部與所述進光塊61上部齊平，所述進光條62右端部環形均布于所述進光塊61上部。

待連接的兩段光纖5分別裝配在所述調節芯4與所述插塊6中，該插芯使用時，通過所述插殼1右段的圓柱端裝配在所述插塊6的插孔中，從而完成對插芯的初步定為，然后通過調節所述調節芯4的上部或者后部調節輪22，使得調節芯4帶動待連接光纖5沿上下或者前后運動，使得調節芯4內的光纖5與插塊6中的光纖5實現對中。在本實施例中，所述進光條62與所述出光條41在正對位置分別成圓環形狀，同時進光條62與所述出光條41排列成的圓環尺寸相同，同時圓環中使用的進光條62與出光條41根數相同。在兩端的光纖5對中時，所述進光條62與出光條41同時實現對中，而由于所述進光條62與出光條41使用導光材料制作，這樣當在進光塊61上部進光條62的上部位置通入光亮時，光線通過進光條62可以傳導到所述出光條41上，最終從所述觀察塊12上的出光條射出。這樣在本實施例對中的過程中，可以通過在進光塊61上部通入可見光，然后在所述觀察塊12位置來觀察所述光纖5的對中狀態，可以通過所述觀察塊12上顯示的出光條41的發光狀體，就可以判斷出所述調節芯4內光纖5與所述插塊6內光纖5的對中狀態，從而方便通過所述調節輪22對光纖5的對中進行調節。在具體的設計中，所述出光條41、進光條62使用塑料材料制作。這樣可以大大降低所述出光條41以及進光條62的使用成本，同時塑料材料可以具有較好的彈性，可以方便的進行彎折，同時可以保證光線的透過，從而方便所述進光條62、出光條41在插塊6以及插芯中的排布。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
