本實用新型涉及液晶顯示技術領域，更具體地，涉及一種背光模組和顯示裝置。

背景技術：

液晶顯示裝置(Liquid Crystal Display，LCD)具有機身薄、省電、無輻射等眾多優點，被廣泛應用于移動電話、個人數字助理、數字相機、計算機屏幕等領域。現有市場上的液晶顯示裝置一般為背光型液晶顯示裝置，其包括殼體、設于殼體內的液晶面板及設于殼體內的背光模組。

背光模組為液晶顯示器的重要零件之一，由于液晶本身不會發光，需通過背光模組提供所需的光源方能顯示影像；背光模組的工作原理是通過導光板將背光源的光線導引成平面光源，來確保亮度的均勻性。背光模組常用的背光源有：冷陰極熒光燈以及發光二極管(lighting emitting diode，LED)等。近年來，相對于傳統燈管，發光二極管具有環保、體積小、壽命長、驅動容易、耗電量少以及耐震性佳等優點，在市場上已逐漸將傳統燈管取代。

目前市場對高品質液晶顯示產品的需求越來越多，而高品質液晶顯示產品相較于普通產品來說會產生更高的集成電路(integrated circuit，IC)功耗。為了提升高像素產品的穿透率，需要通過提高背光源的電流或者增加背光源的數量來提高背光的亮度，但是相應地會導致背光源位置的溫度升高，而當液晶顯示裝置中背光源位置的溫度過高時，顯示區域靠近背光源位置的溫度也會升高，現有技術中采用在背光上貼附一整面導熱片的方式來進行導/散熱，但是在整面貼附導熱片的技術方案中，對于顯示面板上遠離和靠近光源的區域仍然存在較大的溫度差異，而顯示區域內靠近背光源區域與遠離背光源區域的溫差增大，容易引發背光出現信賴性殘影的問題，同時使用大面積的導熱片也會提高制備背光模組的成本。在液晶顯示裝置中，溫度的高低會影響到液晶的粘度、彈性系數和介電常數，因此面板內溫差過大會造成不同位置的液晶性能系數不一致。再者，游離到液晶里的雜質離子濃度也會隨著溫度的升高而增加，最終導致液晶顯示裝置中越靠近背光源位置越容易出現殘影。

技術實現要素：

有鑒于此，本實用新型提供了一種背光模組和顯示裝置，改善了現有技術中液晶顯示面板內溫差過大，導致靠近背光源位置出現殘影的技術問題。

本實用新型提出一種背光模組，包括：

背板，所述背板的第一側設置有燈條，所述燈條用于提供背光源，所述燈條位于所述背板的第一端；

第一導熱片，所述第一導熱片設置于所述背板的第二側，所述第一側與所述第二側相對；

設定所述第一導熱片靠近所述燈條的一端為第二端，所述第二端設置有至少一個第一開口。

可選地，所述第一開口位于所述第二端的中間部位且沿垂直于所述燈條延伸方向的方向延伸。

可選地，該背光模組還包括：第二導熱片，所述第二導熱片位于所述背板的所述第一端，所述第二導熱片設置于所述背板的所述第二側；所述燈條在所述背板所在平面的正投影與所述第二導熱片在所述背板所在平面的正投影相互交疊；所述第二導熱片與所述第一導熱片之間設置有間隙。

可選地，所述第一開口沿平行于所述燈條延伸方向的方向延伸且具有第一延伸寬度；

所述第一延伸寬度等于所述背板在所述燈條延伸方向上的寬度。

可選地，所述第一開口沿垂直于所述燈條延伸方向的方向延伸，且具有第一延伸深度，所述第一延伸深度等于所述第一導熱片在沿垂直于所述燈條延伸方向的長度；所述第一導熱片被所述第一開口分割成多條成列狀排布的第一導熱條；所述第一導熱條沿平行于所述燈條延伸方向的方向排布，所述第一導熱條沿垂直于所述燈條延伸方向的方向延伸。

可選地，該背光模組還包括：第三導熱片，所述第三導熱片設置于所述背板的所述第二側，所述第三導熱片靠近所述第一導熱片遠離所述第二導熱片的一端，所述第一導熱片位于所述第二導熱片與所述第三導熱片之間；所述第三導熱片與所述第一導熱片之間設置有間隙。

可選地，所述第三導熱片包括成列狀排布的第二導熱條，所述第二導熱條沿平行于所述燈條延伸方向的方向排布，沿垂直于所述燈條延伸方向的方向延伸，且相鄰兩條所述第二導熱條之間設置有間隙。

可選地，所述第二導熱條位于所述第一導熱條的延伸方向上。

可選地，所述第一導熱片包括石墨、銅箔、鋁箔、散熱硅膠或納米石墨膜。

另一方面，本實用新型還提出一種顯示裝置，該顯示裝置包括上述的背光模組。

與現有技術相比，本實用新型提供的背光模組及顯示裝置，能夠獲得如下有益效果：

本實用新型所述的背光模組及顯示裝置，采用貼附在靠近背光源端設置有開口的導熱片，通過該導熱片將靠近背光源端的熱量傳導至開口區以外的區域，能夠提升顯示面板上熱量分布的均勻性，進而改善背光模組內因溫度分布不均勻致使在靠近背光源的位置形成殘影的問題。

通過以下參照附圖對本實用新型的示例性實施例的詳細描述，本實用新型的其它特征及其優點將會變得清楚。

附圖說明

被結合在說明書中并構成說明書的一部分的附圖示出了本實用新型的實施例，并且連同其說明一起用于解釋本實用新型的原理。

圖1為現有技術的背光模組中貼附導熱片的結構示意圖；

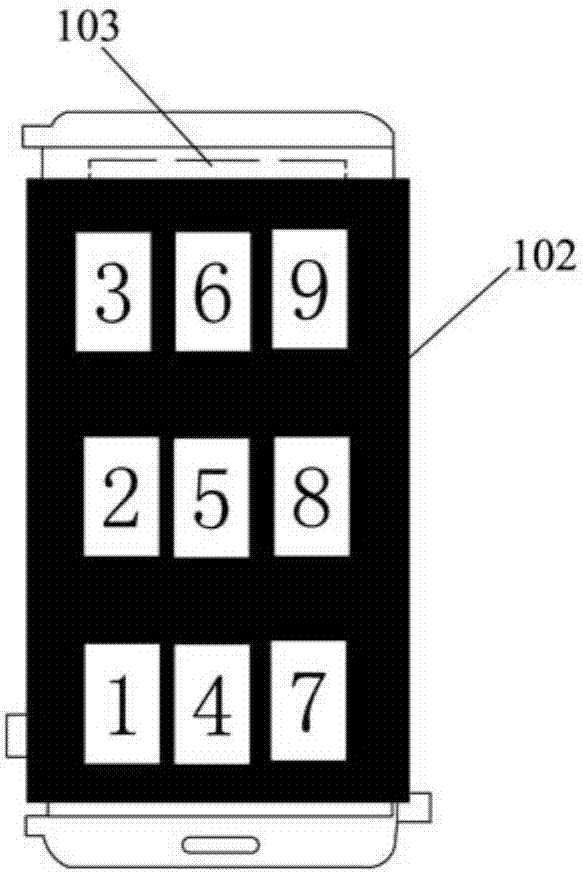

圖2為對現有技術中貼附整面導熱片的背光模組的測試取點示意圖；

圖3為本實用新型實施例所提供的一種背光模組的結構示意圖；

圖4為本實用新型實施例中所提供背光模組的背板中未貼附導熱片的另一側的結構示意圖；

圖5為本實用新型實施例所提供的又一種背光模組的結構示意圖；

圖6為本實用新型實施例所提供的再一種背光模組的結構示意圖；

圖7為本實用新型實施例所提供的又一種背光模組的結構示意圖；

圖8為本實用新型實施例所提供的又一種背光模組的結構示意圖；

圖9為本實用新型實施例所提供的又一種背光模組的結構示意圖；

圖10為本實用新型實施例所提供的又一種背光模組的結構示意圖。

具體實施方式

現在將參照附圖來詳細描述本實用新型的各種示例性實施例。應注意到：除非另外具體說明，否則在這些實施例中闡述的部件和步驟的相對布置、數字表達式和數值不限制本實用新型的范圍。

以下對至少一個示例性實施例的描述實際上僅僅是說明性的，決不作為對本實用新型及其應用或使用的任何限制。

對于相關領域普通技術人員已知的技術、方法和設備可能不作詳細討論，但在適當情況下，所述技術、方法和設備應當被視為說明書的一部分。

在這里示出和討論的所有例子中，任何具體值應被解釋為僅僅是示例性的，而不是作為限制。因此，示例性實施例的其它例子可以具有不同的值。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步討論。

實施例

如圖1所示，為現有技術的背光模組中貼附導熱片的結構示意圖，在該背光模組的背光面101上貼附整面導熱片102。由于背光模組中背光源工作時會產生較大熱量，會導致顯示區內靠近背光源所在區域103的位置處溫度升高，而顯示面板(圖中未示出)的散熱效果較差，就會導致顯示面板內靠近背光源位置與遠離背光源位置的熱量分布不均勻。圖2為對現有技術中貼附整面導熱片的背光模組的測試取點示意圖，如圖2所示，測試在圖1所述背光模組對應顯示區域內9個均勻分布點(圖2中1-9點)的溫度，得到從1到9點的溫度值分別為25.0℃、25.8℃、27.5℃、25.4℃、25.9℃、28.3℃、25.2℃、25.7℃及27.6℃，由此可以看出，在背光模組整面貼附導熱片102的情況下，顯示面內這9個點彼此之間存在較大溫差，越靠近背光源的位置的溫度越高，同時在靠近背光源的位置呈現兩邊低中間高的溫度變化趨勢，背光源傳導或者擴散至背板區域的熱量沒有能夠被導熱片102均勻擴散，即在靠近背光源的區域以及整個背板區域內溫度分布的均勻性較差。同時在液晶顯示面板中，由于溫度會影響液晶分子的粘度、彈性系數和介電常數，因此顯示面板內溫差過大會造成不同位置的Gamma值不一致，導致靠近背光源端的127灰階Gamma值與遠離背光源端的Gamma值差異較大。而由于游離到液晶里的雜質離子濃度會隨著溫度升高而增加，越靠近背光源端溫度越高，而溫度越高，在該區域內雜質離子的濃度就越大，進而會導致出現殘影的幾率增大。

如圖3及圖4所示，圖3為本實施例所提供的一種背光模組的結構示意圖，圖4為本實用新型實施例中所提供背光模組的背板中未貼附導熱片的另一側的結構示意圖，該背光模組包括：背板301及第一導熱片302。在背板301的第一側311設置有燈條312，該燈條312用于為背光模組提供背光源，燈條312位于所述背板的第一端313。第一導熱片302設置于背板301的第二側314，第一側311與第二側314相對。設定第一導熱片302靠近燈條312的一端為第二端321，第二端321設置有至少一個第一開口322。具體地，通過第一導熱片302可將背光模組內靠近背光源端的熱量傳導至開口區322以外的區域，能夠減少熱量在靠近背光源的區域的聚集，使得背光模組背板區域即顯示區域內的溫度趨于均勻分布，改善由于溫差使得液晶中雜質離子在較高溫度處聚集進而導致出現的殘影問題。

在一些可選的實施例中，如圖3所示，第一開口322位于第二端321的中間部位且沿垂直于燈條延伸方向A的方向延伸。本實施例中不限定第一開口322的具體位置、形狀大小及數量，只要能起到使整個顯示區域內的熱量趨于均勻分布的第一開口的設置方式都應在本實施例的范圍內。將第一開口設置在第一導熱片中第二端的中間部位，使得第一導熱片能夠從第一開口兩端對稱地將熱量傳導至背板區域內溫度低的位置，有利于熱量的均勻分布。

在一些可選的實施例中，第一導熱片包括石墨、銅箔、鋁箔、散熱硅膠或納米石墨膜。石墨、銅箔、鋁箔、散熱硅膠或納米石墨膜都具有較好的散熱性能，使用這些材料構成的第一導熱片能夠快速地將靠近背光源位置的熱量傳導并使其趨于均勻擴散，能夠增大背光模組背板區域即顯示區域內溫度的均勻性。

如圖4和圖5所示，圖5為本實施例中提供的又一背光模組的結構示意圖，在本實施例中，包括圖3中所示實施例的背光模組的結構，與圖3中所示實施例不同的是，該背光模組還包括：第二導熱片303，該第二導熱片303位于背板的第一端313，第二導熱片303設置于背板的第二側314，燈條312在背板301所在平面的正投影與第二導熱片303在背板所在平面的正投影相互交疊，其中燈條312設置在背板的第一側，第二導熱片303設置在背板的第二側，而第一側與第二側相對，在第二導熱片303與燈條312之間相隔著背板312。從圖4和圖5中可以看出，本實施例中第二導熱片303被設置在背板301的第二側上與燈條312相對應的位置，通過第二導熱片303與燈條312相對于背板301所在平面相對設置，能夠快速地將燈條312產生的熱量傳導至第二導熱片303，同時使得第二導熱片303能夠覆蓋在燈條312相對應的位置，避免燈條312產生的熱量從該區域傳導至，例如液晶顯示裝置的顯示區域內，能夠起到盡可能多的傳導燈條312產生的熱量的作用。第二導熱片303與第一導熱片302之間設置有間隙304。通過設置帶有第一開口322的第一導熱片302可將背光模組內靠近背光源端的熱量傳導至開口區以外的區域，減少熱量在靠近背光源的區域的聚集，使得顯示區域內的溫度趨于均勻分布，而通過在第二導熱片與第一導熱片之間設置間隙能夠使得第二導熱片303所傳導的熱量集中消散，避免熱量傳導至顯示區域內，從而可以進一步減弱因溫度升高而帶來的雜質離子的擴散運動，進一步改善在靠近燈條端出現的殘影問題。

在一些可選的實施例中，如圖5所示，第一開口322沿平行于燈條延伸方向A的方向延伸且具有第一延伸寬度W；第一延伸寬度W等于背板在燈條延伸方向上的寬度，如圖10所示，如此，第一開口322與間隙304相通并組成一個整體的間隙。

通過第一開口322與間隙304相通組成整體的間隙，能夠通過第一導熱片302將熱量在遠離背光源的區域聚集，增加背光模組整個背板區域即顯示區域內溫度的均勻性。在一些可選的實施例中，第二導熱片可以具體設計為條狀導熱片。

如圖4和圖6所示，圖6為本實施例中提供的再一背光模組的結構示意圖，在本實施例中，包括圖5中所示實施例的背光模組的結構，與圖5中所示實施例不同的是，第一開口322沿垂直于燈條延伸方向A的方向延伸，且具有第一延伸深度D，該第一延伸深度D等于第一導熱片302在沿垂直于燈條延伸方向A的長度；第一導熱片302被第一開口322分割成多條成列狀排布的第一導熱條323，相鄰的第一導熱條323之間均具有間隙，形成類似梳子的齒狀結構；第一導熱條323沿平行于燈條延伸方向的方向排布，該第一導熱條323沿垂直于燈條延伸方向的方向延伸，通過第一導熱條能夠?qū)⒋怪庇跓魲l延伸方向的熱量集中并消散。

通過第二導熱片303傳導燈條312位置的熱量，并利用第一導熱片302與第二導熱片303之間的間隙消散掉該熱量，能夠消散掉沿平行于燈條延伸方向A上的熱量，避免了該熱量導進到，例如液晶顯示裝置的顯示區域；而第一導熱條323垂直于燈條延伸方向A分布，在第一導熱條323之間形成垂直于燈條延伸方向的間隙，結合第一導熱條323之間的間隙能夠消散掉在垂直于燈條延伸方向的熱量，避免顯示區域內溫度的上升，由此，保證在背光模組內平行于燈條延伸方向的熱量和垂直于燈條延伸方向的熱量都得以消散，有利于保證顯示區域內溫度的均勻性，同時也加快了背光模組熱量的消散速度，進而減弱了背光模組內雜質離子的擴散運動，可進一步改善背光模組在背光源端產生殘影的問題。而具有開口或者條狀的第一導熱片，相對于整面貼附導熱片的形式，能夠使傳導的熱量更加均勻地分布，可以起到防止背光模組中反射片因受熱不均勻而產生褶皺的問題，還可以減少導熱片的面積，降低背光模組的制備成本。

如圖4和圖7所示，圖7為本實施例中提供的又一背光模組的結構示意圖，在本實施例中，包括圖5中所示實施例的背光模組的結構，與圖5中所示實施例不同的是，該背光模組還包括：第三導熱片305，第三導熱片305設置于背板的第二側314，第三導熱片305靠近第一導熱片302遠離第二導熱片303的一端，第一導熱片302位于第二導熱片303與第三導熱片305之間；第三導熱片305與第一導熱片302之間設置有間隙。如圖7所示，第二導熱片303位于背光模組上燈條相對應的位置，第一導熱片302、第二導熱片303及第三導熱片305均平行于燈條的延伸方向設置，且沿垂直于燈條延伸方向A的方向從上至下依次為第二導熱片303、第一導熱片302及第三導熱片305。可選地，第一導熱片302、第二導熱片303及第三導熱片305可以為條狀。條狀的第一導熱片302、第二導熱片303及第三導熱片305有利于均勻地傳導燈條312所產生的熱量，使傳導的熱量在背光模組的背板區域即顯示區域內趨于均勻分布。

在背光模組中靠近背光源端位置設置第一導熱片、第二導熱片及第三導熱片，并且相鄰導熱片之間設置有間隙，可以利用這些導熱片將各個區域內產生的熱量集中，再結合這些預留的間隙使得產生的熱量消散掉，防止熱量傳導至顯示區域內，從而減弱了背光模組中雜質離子的擴散運動，進而改善了在靠近背光源端的殘影。

在本實施例中并不限定導熱片的具體數量，還可以是平行于燈條的延伸方向設置四條、五條甚至更多數量的導熱片，都應在本實施例的范圍內。各個導熱片之間的間隙可以均勻設置，也可以根據實際需要進行設置，只要能夠保證使得背光模組中熱量均勻消散的導熱片設置方式都應在本實施例的范圍內。相對于整面貼附導熱片的形式，采取貼附多個分散排布的成條狀的散熱片能夠使傳導的熱量更加均勻的分布，可以起到防止背光模組中反射片因受熱不均勻而產生褶皺的問題，還可以減少導熱片的面積，降低背光模組的制備成本。

如圖4和圖8所示，圖8為本實施例中提供的又一背光模組的結構示意圖，在本實施例中，包括圖7中所示實施例的背光模組的結構，與圖7中所示實施例不同的是，第一導熱片302被第一開口322分割成多條成列狀排布的第一導熱條323；第一導熱條323沿平行于燈條延伸方向A的方向排布，該第一導熱條323沿垂直于燈條延伸方向A的方向延伸。

在背光模組中靠近燈條端的區域設置第一導熱片302、第二導熱片303及第三導熱片305，并且相鄰導熱片之間設置有間隙，可以利用這些導熱片將各個區域內產生的熱量集中，再結合這些預留的間隙使得產生的熱量消散掉，防止熱量傳導至顯示區域內，從而減弱了背光模組中雜質離子的擴散運動，進而改善了在靠近背光源端的殘影。而將第一導熱片302設置為成列狀排布的第一導熱條323，能夠利用第一導熱條323之間成列的間隙使得第一導熱條323傳導的熱量不僅能在垂直于光條的延伸方向上得以消散，還能使得這些熱量能夠沿著平行于背光源的延伸方向上得以消散，能夠更快捷地消散熱量，進一步減弱了背光模組中雜質離子的擴散運動，進而改善在靠近背光源端的殘影。

在一些可選的實施例中，如圖9所示，第三導熱片305包括成列狀排布的第二導熱條351，第二導熱條351沿平行于燈條延伸方向A的方向排布，沿垂直于燈條延伸方向A的方向延伸，且相鄰兩條第二導熱條351之間設置有間隙。

如圖9中所示在背光模組中，沿垂直于燈條延伸方向A的方向從上至下依次排布第二導熱片303、第一導熱片302及第三導熱片305，第二導熱片303設置在背光模組的背板301上與燈條312相對應的位置，且第二導熱片303沿?zé)魲l延伸方向A設置，即圖中橫向方向。第一導熱片302與第二導熱片303及第三導熱片305之間分別設置有橫向的間隙，該橫向的間隙用于橫向地消散第二導熱片303、第一導熱片302及第三導熱片305傳導的熱量。第一導熱片302及第三導熱片305均沿垂直于燈條312延伸方向設置，即圖中縱向方向。第一導熱片302及第三導熱片305分別由縱向排布的第一導熱條323、第二導熱條351構成，相鄰第一導熱條323或第二導熱條351之間設置有縱向的間隙，該縱向的間隙用于縱向地消散第一導熱片302及第三導熱片305傳導的熱量。

在一些可選的實施例中，如圖9所示，第二導熱條351位于第一導熱條323的延伸方向上。本實施例并不限定第二導熱條351與第一導熱條323的延伸方向的關系，也可以設置第二導熱條位于第一導熱條的非延伸方向上，與第一導熱條呈交錯排布的形式。

如圖9中所示在背光模組中，第二導熱條351與相對應的第一導熱條323處于同一條縱向線上，使得在相同的縱向線上均勻地傳導熱量并均勻消散。因第二導熱條351遠離燈條，在該區域的橫向熱量比較少，采用第二導熱條351縱向分布有利于更全面地傳導整個背板301上的熱量并集中消散，使得背光模組中的溫度在各個時刻都趨向于保持分布的均勻性，能夠改善在靠近背光源端的殘影問題。而對于本實用新型中的實施例，通過將第一導熱片及第三導熱片以分段或者條狀的方式貼附在背光模組中，不僅可以在在垂直于背光源的延伸方向上消散熱量，還能沿著平行于背光源的延伸方向上消散熱量，能夠?qū)⒈彻饽＝M內產生的熱量集中消散掉，避免熱量進入顯示區域。同時還能夠避免溫度升高對背光模組中反射片造成的形變，進而避免反射片因形變產生的褶皺風險。同時分段或者條狀的導熱片使得散熱材料的使用面積大幅度減小，也能夠降低背光模組的制造成本。

上述實施例中的第一導熱片、第二導熱片或第三導熱片均可包括由石墨、銅箔、鋁箔、散熱硅膠或納米石墨膜。石墨、銅箔、鋁箔、散熱硅膠或納米石墨膜具有較好的導熱性能和較快的導熱速率，由這些材料制備的導熱片能夠保證快速、高效地傳導背光模組中的熱量。

本實施例還提供一種顯示裝置，該顯示裝置包括如上實施例所述的背光模組。

通過上述實施例可知，本實用新型的背光模組及顯示裝置，達到了如下的有益效果：

本實用新型所述的背光模組及顯示裝置，采用貼附在靠近背光源端設置有開口的導熱片，通過該導熱片將靠近背光源端的熱量傳導至開口區以外的區域，能夠提升在背板區域即顯示裝置的顯示區域內熱量分布的均勻性，進而改善背光模組內因溫度分布不均勻致使在靠近背光源的位置形成殘影的問題。

雖然已經通過例子對本實用新型的一些特定實施例進行了詳細說明，但是本領域的技術人員應該理解，以上例子僅是為了進行說明，而不是為了限制本實用新型的范圍。本領域的技術人員應該理解，可在不脫離本實用新型的范圍和精神的情況下，對以上實施例進行修改。本實用新型的范圍由所附權利要求來限定。
