本申請涉及電子，特別涉及一種可變光圈、攝像頭模組及電子設備。

背景技術：

1、目前，手機、平板電腦、個人電腦(personal?computer，pc)等電子設備需要在多種亮度條件下維持恒定的拍攝品質。為了達到此目的，可以在攝像頭模組內光學鏡頭的入光側設置有可變光圈(variable?aperture，va)。可變光圈的光圈孔的大小可變。在高亮度環境中，可以縮小光圈孔的大小，以使相對少量的光進入到光學鏡頭。在低亮度環境中，可以擴大光圈孔的大小，以使相對大量的光進入到光學鏡頭。由此實現了光學鏡頭的進光量調節，保證了拍攝品質。

2、相關技術中的可變光圈，通常存在體積較大的問題，影響了攝像頭模組的小型化和微型化發展。

技術實現思路

1、本申請提供了一種可變光圈、攝像頭模組及電子設備，能夠解決可變光圈體積較大的問題。

2、所述技術方案如下：

3、一方面，提供了一種可變光圈，所述可變光圈：動子組件、定子組件和驅動組件；

4、所述動子組件和所述定子組件同軸布置；

5、所述驅動組件包括至少一個磁石件和至少一個感應線圈；

6、所述動子組件和所述定子組件的其中之一上布置所述至少一個磁石件，所述動子組件和所述定子組件的其中另一個上所述至少一個感應線圈；

7、所述至少一個磁石件和所述至少一個感應線圈分別傾斜布置，且所述至少一個磁石件的傾斜方向和所述至少一個感應線圈的傾斜方向相同，以使所述至少一個磁石件和所述至少一個感應線圈保持平行相對。

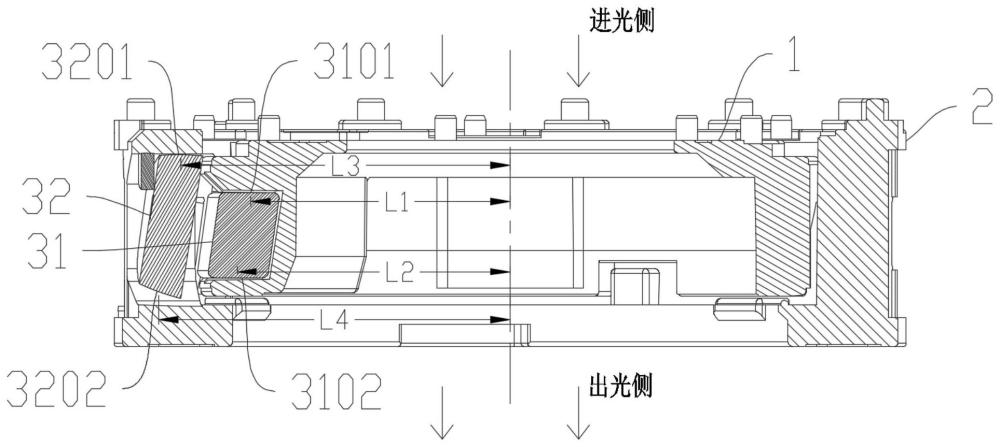

8、在一些實施例中，所述至少一個磁石件包括沿所述可變光圈的軸線方向分布的第一端部和第二端部；

9、所述第一端部到所述可變光圈的軸線的垂直距離為l1，所述第二端部到所述可變光圈的軸線的垂直距離為l2，滿足l1≠l2；

10、和/或，

11、所述至少一個感應線圈包括沿所述可變光圈的軸線方向分布的第三端部和第四端部；

12、所述第三端部到所述可變光圈的軸線的垂直距離為l3，所述第四端部到所述可變光圈的軸線的垂直距離為l4，滿足l3≠l4。

13、在一些實施例中，所述第一端部朝向所述可變光圈的進光側，所述第二端部朝向所述可變光圈的出光側，滿足l1＜l2；

14、所述第三端部朝向所述可變光圈的進光側，所述第四端部朝向所述可變光圈的出光側，滿足l3＜l4。

15、在一些實施例中，所述動子組件同軸套設在所述定子組件內，所述動子組件的外周壁與所述定子組件的內周壁相對布置；

16、所述至少一個磁石件位于所述動子組件的外周壁上或所述定子組件的內周壁上，所述至少一個感應線圈位于所述動子組件的外周壁上或所述定子組件的內周壁上。

17、在一些實施例中，所述動子組件的外周壁上設有凹陷的第一容納槽，所述至少一個磁石件或所述至少一個感應線圈傾斜設于所述第一容納槽內；

18、所述定子組件的內周壁上設有凹陷的第二容納槽，所述至少一個磁石件或所述至少一個感應線圈傾斜設于所述第二容納槽內。

19、在一些實施例中，所述第一容納槽傾斜布置，且所述第一容納槽的傾斜方向與所述至少一個磁石件或所述至少一個感應線圈的傾斜方向相同；

20、和/或，

21、所述第二容納槽傾斜布置，且所述第一容納槽的傾斜方向與所述至少一個磁石件或所述至少一個感應線圈的傾斜方向相同。

22、在一些實施例中，所述至少一個磁石件傾斜設于所述動子組件的外周壁上，所述至少一個感應線圈傾斜設于所述定子組件的內周壁上。

23、在一些實施例中，所述可變光圈還包括電路組件，所述電路組件位于所述定子組件的外周壁上，所述電路組件與所述至少一個感應線圈電性連接。

24、在一些實施例中，所述第二容納槽沿所述定子組件的徑向貫通至所述定子組件的外周壁，所述電路組件的至少部分延伸至所述第二容納槽，所述電路組件朝向所述至少一個感應線圈的表面設有支撐件，所述支撐件用于墊高所述至少一個感應線圈的其中一端。

25、另一方面，提供了一種攝像頭模組，所述攝像頭模組包括本申請所述的可變光圈。

26、另一方面，提供了一種電子設備，所述電子設備包括本申請所述的攝像頭模組。

27、本申請提供的技術方案帶來的有益效果至少包括：

28、本申請的可變光圈，利用磁石件和感應線圈之間產生電磁效應作為驅動力，帶動轉子組件相對于定子組件轉動，實現光圈的調整，磁石件和感應線圈采用傾斜的姿態布置，從而相較于直立姿態布置，能夠減小驅動組件在某一方向上的尺寸占用，可在不縮小磁石件、感應線圈的體積和/或尺寸的情況下，產生與直立姿態相同的電磁驅動力，從而有利于縮小可變光圈的尺寸，有利于攝像頭模組的小型化和微型化發展。

技術特征：

1.一種可變光圈，其特征在于，所述可變光圈(100)：動子組件(1)、定子組件(2)和驅動組件(3)；

2.根據權利要求1所述的可變光圈，其特征在于，所述至少一個磁石件(31)包括沿所述可變光圈(100)的軸線方向分布的第一端部(3101)和第二端部(3102)；

3.根據權利要求2所述的可變光圈，其特征在于，所述第一端部(3101)朝向所述可變光圈(100)的進光側，所述第二端部(3102)朝向所述可變光圈(100)的出光側，滿足l1＜l2；

4.根據權利要求1至3中任一項所述的可變光圈，其特征在于，所述動子組件(1)同軸套設在所述定子組件(2)內，所述動子組件(1)的外周壁與所述定子組件(2)的內周壁相對布置；

5.根據權利要求4所述的可變光圈，其特征在于，所述動子組件(1)的外周壁上設有凹陷的第一容納槽(111)，所述至少一個磁石件(31)或所述至少一個感應線圈(32)傾斜設于所述第一容納槽(111)內；

6.根據權利要求5所述的可變光圈，其特征在于，所述第一容納槽(111)傾斜布置，且所述第一容納槽(111)的傾斜方向與所述至少一個磁石件(31)或所述至少一個感應線圈(32)的傾斜方向相同；

7.根據權利要求5所述的可變光圈，其特征在于，所述至少一個磁石件(31)傾斜設于所述動子組件(1)的外周壁上，所述至少一個感應線圈(32)傾斜設于所述定子組件(2)的內周壁上。

8.根據權利要求7所述的可變光圈，其特征在于，所述可變光圈(100)還包括電路組件(4)，所述電路組件(4)位于所述定子組件(2)的外周壁上，所述電路組件(4)與所述至少一個感應線圈(32)電性連接。

9.根據權利要求8所述的可變光圈，其特征在于，所述第二容納槽(211)沿所述定子組件(2)的徑向貫通至所述定子組件(2)的外周壁，所述電路組件(4)的至少部分延伸至所述第二容納槽(211)，所述電路組件(4)朝向所述至少一個感應線圈(32)的表面設有支撐件(41)，所述支撐件(41)用于墊高所述至少一個感應線圈(32)的其中一端。

10.一種攝像頭模組，其特征在于，所述攝像頭模組包括權利要求1至9中任一項所述的可變光圈(100)。

11.一種電子設備，其特征在于，所述電子設備包括權利要求10所述的攝像頭模組。

技術總結
本申請提供了一種可變光圈、攝像頭模組及電子設備，屬于電子技術領域。所述可變光圈：動子組件、定子組件和驅動組件；所述動子組件和所述定子組件同軸布置；所述驅動組件包括至少一個磁石件和至少一個感應線圈；所述動子組件和所述定子組件的其中之一上布置所述至少一個磁石件，所述動子組件和所述定子組件的其中另一個上所述至少一個感應線圈；所述至少一個磁石件和所述至少一個感應線圈分別傾斜布置，且所述至少一個磁石件的傾斜方向和所述至少一個感應線圈的傾斜方向相同，以使所述至少一個磁石件和所述至少一個感應線圈保持平行相對。本申請的可變光圈，有利于縮小可變光圈的尺寸，有利于攝像頭模組的小型化和微型化發展。

技術研發人員：王輝,劉鑫杰
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/28
