本技術涉及冷等靜壓設備，具體地說，涉及一種基于plc控制器的冷等靜壓設備控制系統。

背景技術：

1、等靜壓機是在超高壓狀態下工作的成型設備，等靜壓機使用油、水或是氣體為工作介質，將各向相同的超高壓力作用于物體的所有表面，可使成型工件密度高而均勻、燒結收縮均勻且便于機加工等特點。

2、隨著我國工業實力的不斷增強以及技術的不斷進步，國內廠商在上述各類元器件上均已實現突破并開始逐步開展應用。國內控制器技術雖然得到一定發展，但整體功能較為簡單。

技術實現思路

1、本實用新型針對上述缺陷，提出一種基于plc控制器的冷等靜壓設備控制系統；包括plc控制器；所述plc控制器包括pid控制模塊、模擬量模塊、數字量模塊；通過設置數字量模塊，根據輸入的開關量信號，生成控制信號驅動控制閥組運行冷等靜壓設備連接；通過設置pid控制模塊，根據設定壓力信號和從所述壓力傳感器采集的壓力信號，生成比較信號；通過設置模擬量模塊，用于輸出比較信號至增壓站主泵，調節增壓站主泵比例閥開合大小，完成冷等靜壓設備執行設備輔機、主機增卸壓操作。

2、本實用新型具體實現內容如下：

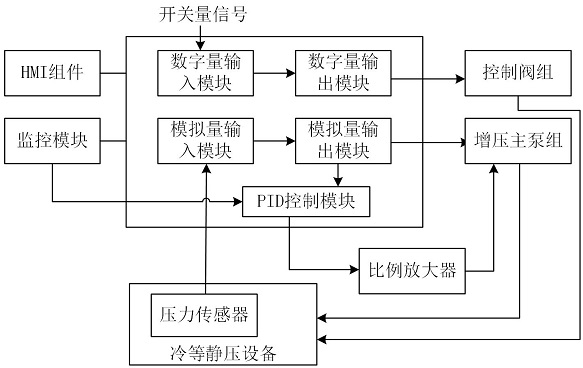

3、一種基于plc控制器的冷等靜壓設備控制系統，與冷等靜壓設備連接；所述冷等靜壓設備包括壓力傳感器、控制閥組、增壓站主泵組；包括plc控制器；

4、所述plc控制器包括pid控制模塊、模擬量模塊、數字量模塊；

5、所述模擬量模塊的輸入端與所述壓力傳感器連接，所述模擬量模塊的輸出端與所述增壓主泵組連接；

6、所述數字量模塊的輸入端輸入開關量信號，所述數字量模塊的輸出端與所述控制閥組連接；

7、所述pid控制模塊的第一輸入端輸入設定壓力信號，所述pid控制模塊的第二輸入端與模擬量模塊連接，所述pid控制模塊的輸出端與所述模擬量模塊連接；

8、所述數字量模塊，用于根據輸入的開關量信號，生成控制信號驅動控制閥組運行冷等靜壓設備；

9、所述pid控制模塊，用于根據設定壓力信號和從所述壓力傳感器采集的壓力信號，生成比較信號；

10、所述模擬量模塊，用于輸出比較信號至增壓站主泵，調節增壓站主泵比例閥開合大小。

11、為了更好地實現本實用新型，進一步地，所述數字量模塊包括數字量輸入模塊、數字量輸出模塊；

12、所述數字量輸入模塊的輸入端輸入開關量信號，所述數字量輸入模塊的輸出端與所述數字量模塊的輸入端連接；

13、所述數字量輸出模塊的輸出端與所述控制閥組的輸入端連接。

14、為了更好地實現本實用新型，進一步地，所述數字量輸入模塊包括分壓器、雙向串聯二極管電路、隔離光耦；

15、所述分壓器的輸入端輸入開關量信號，輸出端與所述雙向串聯二極管電路的輸入端連接；

16、所述隔離光耦的輸入端與所述雙向串聯二極管電路的輸出端連接，所述隔離光耦的輸出端與所述數字量輸出模塊的輸入端連接。

17、為了更好地實現本實用新型，進一步地，所述數字量輸出模塊包括反相器、晶體管單元；

18、所述反相器的輸入端與所述隔離光耦的輸出端連接，所述反相器的輸出端與所述晶體管但元旦的輸入端連接；

19、所述晶體管單元的輸出端與所述主控閥組的輸入端連接。

20、為了更好地實現本實用新型，進一步地，所述模擬量模塊包括模擬量輸入模塊、模擬量輸出模塊；

21、所述模擬量輸入模塊的輸入端與所述壓力傳感器的輸出端連接，所述模擬量輸入模塊的輸出端與所述模擬量輸出模塊的輸入端、所述pid控制模塊的輸入端連接；

22、所述模擬量輸出模塊的輸入端與所述pid控制模塊的輸出端連接，所述模擬量輸出模塊的輸出端與所述增壓主泵組連接。

23、為了更好地實現本實用新型，進一步地，所述基于plc控制器的冷等靜壓設備控制系統還包括比例放大器；

24、所述比例放大器的輸入端與模擬量輸出模塊的輸出端連接，所述比例放大器的輸出端與所述增壓主泵組的輸入端連接。

25、為了更好地實現本實用新型，進一步地，所述基于plc控制器的冷等靜壓設備控制系統還包括hmi組件、監控模塊；

26、所述hmi組件與所述plc控制器的以太網接口連接；

27、所述監控模塊的一端與所述plc控制器的以太網接口連接，另一端與pc端連接。

28、為了更好地實現本實用新型，進一步地，所述plc控制器還包括modbus-tcp模塊；

29、所述modbus-tcp模塊通過modbus-tcp協議與hmi組件、監控模塊通信。

30、本實用新型具有以下有益效果：

31、本實用新型通過設置包括pid控制模塊、模擬量模塊、數字量模塊的plc控制器，驅動模擬量輸出模塊輸出壓力控制信號；數字量輸出模塊輸出控制閥組與控制泵組控制信號，實現國產控制器完成冷等靜壓設備執行設備輔機、主機增卸壓操作。

技術特征：

1.一種基于plc控制器的冷等靜壓設備控制系統，與冷等靜壓設備連接；所述冷等靜壓設備包括壓力傳感器、控制閥組、增壓站主泵組；其特征在于，包括plc控制器；

2.根據權利要求1所述的一種基于plc控制器的冷等靜壓設備控制系統，其特征在于，所述數字量模塊包括數字量輸入模塊、數字量輸出模塊；

3.根據權利要求2所述的一種基于plc控制器的冷等靜壓設備控制系統，其特征在于，所述數字量輸入模塊包括分壓器、雙向串聯二極管電路、隔離光耦；

4.根據權利要求3所述的一種基于plc控制器的冷等靜壓設備控制系統，其特征在于，所述數字量輸出模塊包括反相器、晶體管單元；

5.根據權利要求1所述的一種基于plc控制器的冷等靜壓設備控制系統，其特征在于，所述模擬量模塊包括模擬量輸入模塊、模擬量輸出模塊；

6.根據權利要求5所述的一種基于plc控制器的冷等靜壓設備控制系統，其特征在于，所述基于plc控制器的冷等靜壓設備控制系統還包括比例放大器；

7.根據權利要求1所述的基于plc控制器的冷等靜壓設備控制系統，其特征在于，所述基于plc控制器的冷等靜壓設備控制系統還包括hmi組件、監控模塊；

8.根據權利要求7所述的一種基于plc控制器的冷等靜壓設備控制系統，其特征在于，所述plc控制器還包括modbus-tcp模塊；

技術總結
本技術涉及冷靜等壓設備技術領域，具體地說，涉及一種基于PLC控制器的冷等靜壓設備控制系統，該系統包括PLC控制器；所述PLC控制器包括PID控制模塊、模擬量模塊、數字量模塊；通過設置數字量模塊，根據輸入的開關量信號，生成控制信號驅動控制閥組運行冷等靜壓設備連接；通過設置PID控制模塊，根據設定壓力信號和從所述壓力傳感器采集的壓力信號，生成比較信號；通過設置模擬量模塊，用于輸出比較信號至增壓站主泵組，調節增壓站主泵組比例閥開合大小，完成冷等靜壓設備執行設備輔機、主機增卸壓操作。

技術研發人員：陳培,涂俊坤,湯旭宇,馬勝眾
受保護的技術使用者：四川航空工業川西機器有限責任公司
技術研發日：20240702
技術公布日：2025/4/28
