本實施方式涉及車輛相機和車輛。

背景技術：

1、最近，已經開發了超小型相機模塊，并且超小型相機模塊廣泛用于諸如智能手機、膝上型計算機和游戲控制臺之類的小型電子產品中。

2、隨著汽車變得越來越普及，超小型相機廣泛用于車輛以及小型電子產品中。例如，提供了用于車輛保護或關于交通事故的客觀數據的黑匣子相機、允許駕駛員通過屏幕監視車輛后部處的盲點以確保倒車時的安全性的后部監視相機、以及可以監視車輛的周圍環境的周圍檢測相機。

3、相機可以配備有透鏡、容納透鏡的透鏡保持器、將收集在透鏡中的對象的圖像轉換成電信號的圖像傳感器、以及其上安裝有圖像傳感器的印刷電路板。形成相機的外觀的殼體形成有下述結構：在該結構中，整個區域被密封以防止內部部件被包含濕氣的外來物質污染。

4、在相機模塊的情況下，由于相機模塊設置在車輛外部并且受到外部空氣的極大影響，因此在冬季在透鏡中經常發生霜凍、冷凝和凍結。當在透鏡中發生結霜、凝結和凍結時，會存在相機模塊的性能大大劣化的問題。

技術實現思路

1、技術主題

2、本實施方式旨在提供一種能夠通過加熱功能快速移除透鏡的表面上產生的霜或冰的相機模塊和車輛。

3、技術方案

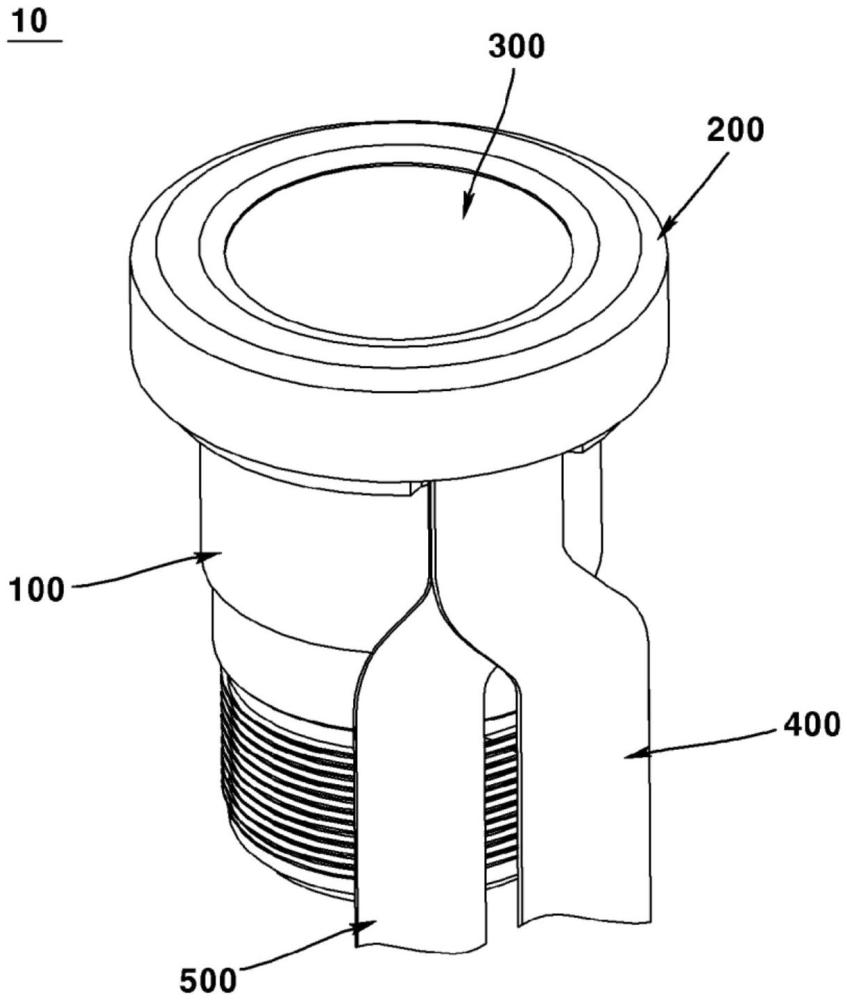

4、根據本實施方式的相機模塊包括：透鏡鏡筒；透鏡，該透鏡設置在透鏡鏡筒內部；加熱構件，該加熱構件包括設置在透鏡的表面上的加熱單元；以及傳感器構件，該傳感器構件包括設置在加熱單元的下表面上的傳感器單元，其中，透鏡包括凹槽，加熱單元和傳感器單元聯接至凹槽。

5、加熱單元可以是施加至透鏡的表面的正溫度系數(ptc)油墨。

6、加熱單元可以具有黑顏色。

7、加熱單元和傳感器單元中的每一者可以具有環形形狀的橫截面。

8、在傳感器單元的下表面上可以設置有溫度傳感器。

9、加熱單元和傳感器單元可以插置在透鏡鏡筒的上表面與透鏡的下表面之間。

10、在傳感器單元的下表面上可以設置有向下突出的肋。

11、加熱構件包括第一連接部分，該第一連接部分具有連接至加熱單元的一個端部和連接至印刷電路板的另一端部，并且傳感器構件包括第二連接部分，該第二連接部分具有連接至傳感器單元的一個端部和連接至印刷電路板的另一端部，并且第一連接部分和第二連接部分可以設置成與其至少一部分重疊。

12、第一連接部分和第二連接部分可以是柔性印刷電路板(fpcb)。

13、根據另一實施方式，相機模塊包括：第一本體；透鏡模塊，該透鏡模塊設置在第一本體內部，該透鏡模塊包括透鏡鏡筒和設置在透鏡鏡筒內部的透鏡；印刷電路板，該印刷電路板設置在第一本體內部；以及加熱構件，該加熱構件向透鏡提供熱，其中，該加熱構件可以包括加熱單元和基板，該加熱單元設置在透鏡的表面上，該基板電連接加熱單元和印刷電路板。

14、有利效果

15、通過本實施方式，由于基于由溫度傳感器檢測到的信息加熱透鏡的表面，因此不僅可以有效地移除形成在透鏡的表面上的霜或冰，而且還存在可以有效地管理功率的優點。

技術特征：

1.一種相機模塊，包括：

2.根據權利要求1所述的相機模塊，

3.根據權利要求1所述的相機模塊，

4.根據權利要求1所述的相機模塊，

5.根據權利要求4所述的相機模塊，

6.根據權利要求1所述的相機模塊，

7.根據權利要求1所述的相機模塊，

8.根據權利要求1所述的相機模塊，

9.根據權利要求8所述的相機模塊，

10.一種相機模塊，包括：

技術總結
該相機模塊包括：透鏡鏡筒；透鏡，該透鏡設置在透鏡鏡筒中；加熱構件，該加熱構件包括設置在透鏡的表面上的加熱單元；以及傳感器構件，該傳感器構件包括設置在加熱單元的底表面上的傳感器單元，其中，透鏡包括凹槽，加熱單元和傳感器單元聯接至凹槽。

技術研發人員：韓相烈
受保護的技術使用者：LG伊諾特有限公司
技術研發日：
技術公布日：2025/4/28
