本發明涉及光源裝置和投影儀。

背景技術：

1、例如，作為在屏幕等顯示面上放大顯示圖像的顯示裝置，使用投影儀。投影儀具有：光源裝置，其射出色光；光調制裝置，其根據圖像信息對從光源裝置射出的色光進行調制而生成圖像光；以及投射光學系統，其將從光調制裝置射出的圖像光投射到顯示面。

2、在專利文獻1中公開了投影儀的光源裝置的一例。專利文獻1所公開的光源裝置具有：第1藍色激光光源，其射出作為熒光體的激勵光的藍色光；熒光體，其被激勵光激勵而發出黃色光；紅色激光光源，其射出紅色光；第1光合成部，其對黃色光和紅色光進行合成而射出第1光；第2藍色激光光源，其射出與作為激勵光的藍色光不同的作為第2光的藍色光；以及第2光合成部，其對從第1光合成部射出的第1光和從藍色激光光源射出的第2光進行合成而射出白色光。

3、專利文獻1：日本特開2016-224304號公報

4、在專利文獻1所公開的光源裝置中，分別設置有從第1藍色激光光源射出到入射到熒光體為止的藍色光和從被激勵的熒光體射出的黃色光的光路、以及從紅色激光光源射出到與黃色光合成為止的紅色光的光路，彼此不重疊。因此，在專利文獻1所公開的光源裝置中，需要將作為激勵光的藍色光的光路和激勵光以外的黃色光及紅色光的光路設置在互不相同的區域，光源裝置有可能大型化。即，期望抑制具有熒光體、射出激勵熒光體的激勵光的光源和射出色光的其他光源的光源裝置的大型化的對策。

技術實現思路

1、本發明的一個方式的光源裝置具備：第1光源，其射出第1波段的第1光；第2光源，其與所述第1光平行地射出與所述第1波段不同的第2波段的第2光；光轉換元件，其將入射的所述第1光轉換為與所述第1波段不同的第3波段的第3光；光束縮小光學系統，其使從所述第1光源射出的所述第1光的主光線和從所述第2光源射出的第2光的主光線接近；以及導光光學系統，其將從所述光束縮小光學系統射出的所述第1光和所述第2光引導至所述光轉換元件，所述導光光學系統反射從所述光轉換元件射出的所述第1光、所述第2光和所述第3光。

技術特征：

1.一種光源裝置，其具備：

2.根據權利要求1所述的光源裝置，其中，

3.根據權利要求2所述的光源裝置，其中，

4.根據權利要求3所述的光源裝置，其中，

5.根據權利要求2至4中的任意一項所述的光源裝置，其中，

6.根據權利要求3所述的光源裝置，其中，

7.根據權利要求6所述的光源裝置，其中，

8.根據權利要求2至4、以及權利要求6中的任意一項所述的光源裝置，其中，

9.根據權利要求8所述的光源裝置，其中，

10.根據權利要求9所述的光源裝置，其中，

11.根據權利要求10所述的光源裝置，其中，

12.根據權利要求10所述的光源裝置，其中，

13.根據權利要求12所述的光源裝置，其中，

14.根據權利要求12所述的光源裝置，其中，

15.根據權利要求1至4中的任意一項所述的光源裝置，其中，

16.根據權利要求13或14所述的光源裝置，其中，

17.根據權利要求6所述的光源裝置，其中，

18.根據權利要求3所述的光源裝置，其中，

19.根據權利要求12所述的光源裝置，其中，

20.根據權利要求19所述的光源裝置，其中，

21.一種投影儀，其具備：

技術總結

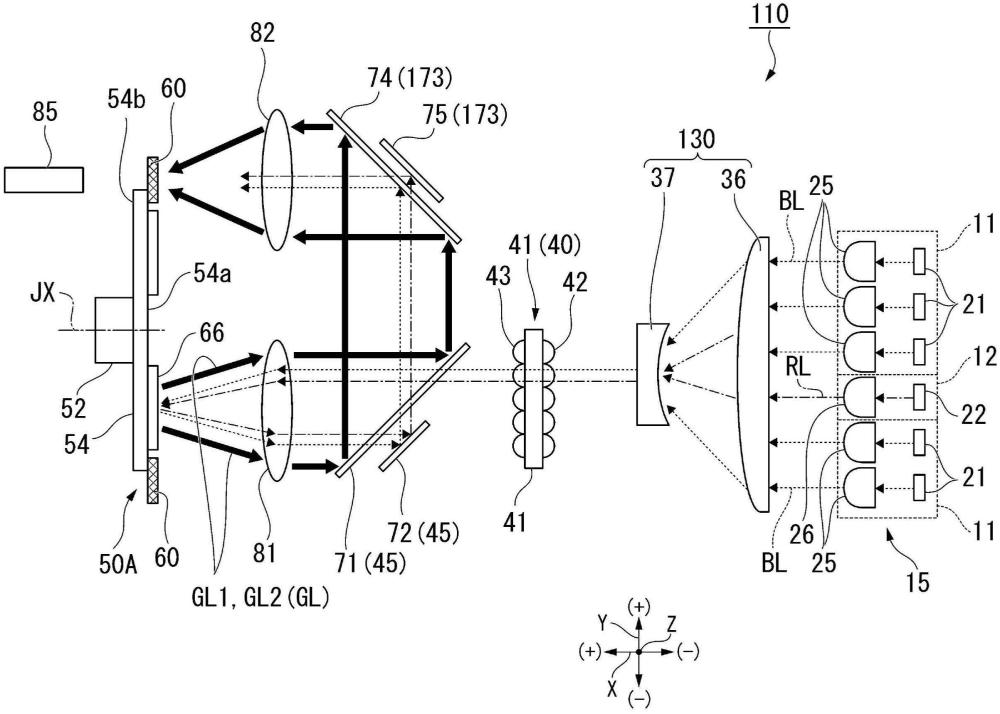

本發明提供光源裝置和投影儀，抑制投影儀用的光源裝置的大型化。本發明的光源裝置具有：第1光源，其射出第1波段的第1光；第2光源，其與第1光平行地射出與第1波段不同的第2波段的第2光；光轉換元件，其將入射的第1光轉換為與第1波段不同的第3波段的第3光；光束縮小光學系統，其使從第1光源射出的第1光的主光線與從第2光源射出的第2光的主光線之間的距離接近；以及導光光學系統，其將從光束縮小光學系統射出的第1光和第2光引導至光轉換元件。導光光學系統對從光轉換元件射出的第1光、第2光以及第3光進行反射。

技術研發人員：安松航
受保護的技術使用者：精工愛普生株式會社
技術研發日：
技術公布日：2025/4/24
