本技術涉及電子照相成像，具體地說，是涉及一種顯影劑容器和成像設備。

背景技術：

1、通常現有的粉盒或粉筒是能夠可拆卸地安裝在成像設備的盒倉內的，這樣當粉盒或粉筒內的顯影劑被消耗完后，可以將用完的粉盒或粉筒取出，更換新的粉盒或粉筒或者重新添加顯影劑后，將粉盒或粉筒放入成像設備內，繼續使用。但是，用戶需要經常執行拆卸粉盒或粉筒的操作，對用戶的操作能力有一定的要求，且在添加顯影劑的過程中，作為顯影劑的碳粉等會污染用戶的手、衣服及空氣，從而對用戶的身體造成傷害，若用戶操作不慎，還有可以會造成設備的損壞，導致成像設備無法繼續打印工作。

技術實現思路

1、本實用新型的第一目的是提供一種提高容量，同時無需將顯影劑容器取出即可實現顯影劑添加，減少顯影劑對環境污染的顯影劑容器。

2、本實用新型的第二目的是采用上述顯影劑容器的成像設備。

3、為實現上述第一目的，本實用新型提供一種顯影劑容器，包括碳粉供應容器，碳粉供應容器能夠可拆卸地安裝在成像設備中，碳粉供應容器內設置有碳粉儲存腔，碳粉供應容器上還設有與碳粉儲存腔連通的供應出粉口；顯影劑容器還包括碳粉補充容器，碳粉補充容器位于成像設備外，碳粉補充容器上開設有補充出粉口和補充入粉口；碳粉供應容器開設有供應入粉口，補充出粉口與供應入粉口連通，補充入粉口設置有能夠打開或關閉補充入粉口的蓋部件。

4、由上述方案可見，通過在成像設備的外部設置碳粉補充容器，一方面能夠大幅增加顯影劑容器的總容量，尤其對于盒倉空間小的成像設備，能夠顯著增加顯影劑容器的總容量。另一方面，當粉盒或粉筒內的顯影劑使用完后，無需將粉盒或粉筒從成像設備上拆卸下來，直接通過碳粉補充容器上的補充入粉口向碳粉補充容器的內部填充顯影劑，這樣能夠大大提高使用填充碳粉的便捷性，也不會造成碳粉泄露，對人體造成傷害或者污染環境的問題。

5、一個優選的方案是,碳粉供應容器呈圓筒狀，供應入粉口設置在碳粉供應容器的第一端，供應出粉口設置在碳粉供應容器的第二端；碳粉供應容器的內周壁上設有以螺旋狀突出設置的螺旋凸起，螺旋凸起沿從碳粉供應容器的第一端向碳粉供應容器的第二端運送顯影劑；碳粉補充容器設置在碳粉供應容器的第一端，補充入粉口靠近碳粉補充容器的頂部設置。

6、由此可見，圓筒狀的粉筒內部盒倉空間小，粉筒內存儲的顯影劑容量有限，通過在成像設備的外部設置碳粉補充容器能夠增加顯影劑容器的總容量。

7、一個優選的方案是，碳粉補充容器內設置有運送部件，運送部件朝向補充出粉口運送顯影劑。

8、由此可見，通過運送部件的設置，使得顯影劑能夠更順暢地輸送至碳粉供應容器內。

9、進一步的方案是，運送部件包括送粉螺桿和驅動件，送粉螺桿可轉動地支撐在碳粉補充容器上，驅動件驅動送粉螺桿轉動；或者運送部件包括送粉螺桿，送粉螺桿的第一端可轉動地支撐在碳粉補充容器上，送粉螺桿的第二端與碳粉供應容器連接，送粉螺桿的旋轉軸與碳粉供應容器的旋轉軸共軸線設置。

10、由此可見，送粉螺桿可以通過驅動件驅動其轉動,也可以通過碳粉供應容器轉動進而帶動送粉螺桿轉動，從而提高送粉效率。

11、為實現上述第二目的，本實用新型提供一種成像設備，包括設備主體和上述的顯影劑容器。

12、一個優選的方案是，顯影劑容器的數量為兩個以上，各顯影劑容器中的碳粉供應容器平行設置，各碳粉補充容器位于顯影劑容器的同側。

13、由此可見，對于彩色打印機，每個粉筒(即碳粉供應容器)均可以設置碳粉補充容器。

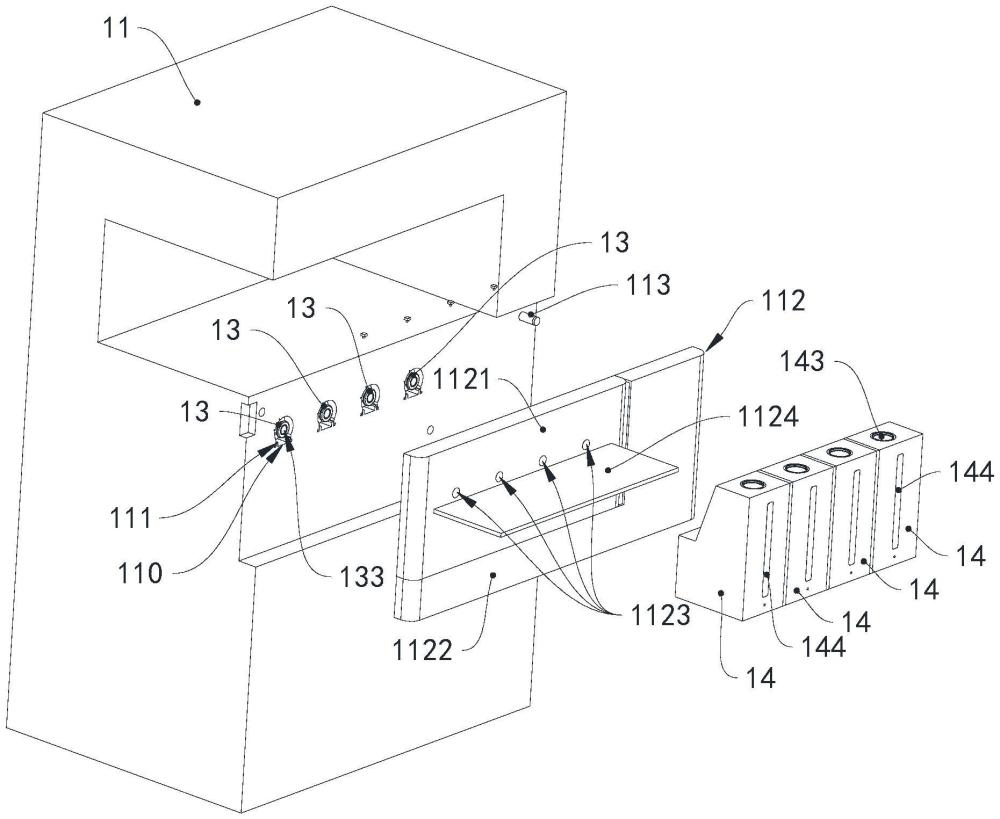

14、一個優選的方案是，設備主體設置有安裝倉、門蓋和裝機觸發開關，門蓋安裝在安裝倉的開口處；門蓋包括固定蓋部件和活動蓋部件，活動蓋部件與設備主體活動連接且能夠在打開位置和關閉位置之間切換；固定蓋部件與設備主體固定連接，碳粉補充容器設置在固定蓋部件的外壁上，固定蓋部件上開設有連通口，補充出粉口與供應入粉口通過連通口連通；裝機觸發開關設置在設備主體朝向門蓋的側壁上并與活動蓋部件相對，當活動蓋部件移動至關閉位置時，活動蓋部件觸發裝機觸發開關。

15、由此可見，通過將門蓋分割成兩部分，一部分與設備主體固定連接，以實現對碳粉補充容器的穩定支撐，另一部分與設備主體鉸接，以便于通過關閉活動蓋部件來觸發裝機觸發開關，使得成像設備做好打印前的準備。

16、一個優選的方案是，設備主體設置有安裝倉、門蓋和裝機觸發開關，門蓋安裝在安裝倉的開口處并與設備主體活動連接；門蓋上開設有讓位槽，讓位槽與碳粉供應容器相對設置，當門蓋處于關閉狀態時，碳粉補充容器從門蓋外側穿過讓位槽后，補充出粉口與供應入粉口對接；裝機觸發開關設置在設備主體朝向門蓋的側壁上，當門蓋移動至關閉位置時，門蓋觸發裝機觸發開關。

17、由此可見，通過在門蓋上開設讓位槽，使得碳粉供應容器暴露，碳粉補充容器直接固定于設備主體上，通過關閉門蓋來觸發裝機觸發開關，使得成像設備做好打印前的準備。

技術特征：

1.顯影劑容器，包括碳粉供應容器，所述碳粉供應容器能夠可拆卸地安裝在成像設備的設備主體中，所述碳粉供應容器內設置有碳粉儲存腔，所述碳粉供應容器上還設有與所述碳粉儲存腔連通的供應出粉口；

2.根據權利要求1所述的顯影劑容器，其特征在于：

3.根據權利要求2所述的顯影劑容器，其特征在于：

4.根據權利要求3所述的顯影劑容器，其特征在于：

5.成像設備，其特征在于，包括設備主體和如權利要求1至4任一項所述的顯影劑容器。

6.根據權利要求5所述的成像設備，其特征在于：

7.根據權利要求5或6所述的成像設備，其特征在于：

8.根據權利要求5或6所述的成像設備，其特征在于：

技術總結
本技術提供一種顯影劑容器和成像設備，顯影劑容器包括碳粉供應容器，碳粉供應容器能夠可拆卸地安裝在成像設備中，碳粉供應容器內設置有碳粉儲存腔，碳粉供應容器上還設有與碳粉儲存腔連通的供應出粉口；顯影劑容器還包括碳粉補充容器，碳粉補充容器位于成像設備外，碳粉補充容器上開設有補充出粉口和補充入粉口；碳粉供應容器開設有供應入粉口，補充出粉口與供應入粉口連通，補充入粉口設置有能夠打開或關閉補充入粉口的蓋部件。該顯影劑容器能夠提高容量，同時無需將顯影劑容器取出即可實現顯影劑添加，減少顯影劑對環境污染。

技術研發人員：楊曉鋒,易新華
受保護的技術使用者：珠海天威飛馬打印耗材有限公司
技術研發日：20240318
技術公布日：2025/3/20
