本技術涉及液晶屏顯示的，尤其是涉及一種全反射液晶屏及前置全貼合導光板。

背景技術：

1、全反射液晶屏作為一種新型的顯示技術，與傳統的透射式液晶屏相比，在結構上有著顯著的不同。傳統的透射式液晶屏通過背光模組提供光源，使得液晶層能夠顯示圖像，然而，全反射液晶屏在背面設置了一層反射層，使得該屏幕不能透射光線，因此無法使用背光模組。相反，全反射液晶屏依賴環境光進行反射顯示，實現了節能環保的效果。

2、然而，全反射液晶屏在實際應用中仍存在一些技術難題。首先，由于其反射層的存在，全反射液晶屏的反射率相對較低。在黑暗環境或環境光不夠強的情況下，屏幕無法正常顯示，無法達到全天候的顯示效果，限制了全反射液晶屏在多種場景下的應用。

3、為了解決這一問題，目前的解決方案是在全反射液晶屏上貼合一個導光板。在環境光不足時，導光板可以補充光源，使得全反射液晶屏能夠正常顯示。然而，現有的導光板與蓋板之間采用框貼的方式，使得蓋板和導光板中間有一層空氣層，增加了導光板的上表面和蓋板的下表面兩個反射面，減少了全反射液晶屏前光模組的對比度，降低了全反射液晶屏的顯示清晰度。因有空氣層的存在，如果蓋板太薄、與導光板之間的空氣層厚度不一致的話，容易導致全反射液晶屏牛頓紋的出現，影響顯示效果，同時也不能實現超薄產品的設計與使用。

技術實現思路

1、為了降低全反射液晶屏出現鏡面反射的可能性，提高全反射液晶屏的顯示清晰度，提高全反射液晶屏的顯示效果，本申請提供一種全反射液晶屏及前置全貼合導光板。

2、第一方面，本申請提供一種全反射液晶屏，包括液晶屏主體、導光板和蓋板，所述導光板與所述液晶屏主體之間設有第一光學貼合膠層，所述導光板遠離所述液晶屏主體的一側與所述蓋板之間設有第二光學貼合膠層，所述第二光學貼合膠層對所述導光板與所述蓋板之間用于光線傳輸的區域進行填充。

3、本實用新型的有益效果為：通過設置第一光學貼合膠層，實現了導光板與液晶屏主體的整面貼合。通過設置第二光學貼合膠層，實現了導光板與蓋板的整面貼合，降低了導光板與蓋板之間存在空氣層的可能性，從而降低了全反射液晶屏出現鏡面反射的可能性，提高了全反射液晶屏的顯示清晰度，提高了全反射液晶屏的顯示效果。由于不需在導光板與蓋板之間設置空氣層，從而無需對蓋板的厚度進行限制，降低了全反射液晶屏出現牛頓紋的可能性，還可以實現超薄產品的設計與使用。

4、進一步，所述導光板包括基層和涂覆在所述基層表面的全反射涂層，所述全反射涂層的折射率小于所述基層的折射率，通過所述全反射涂層使得光線在所述導光板內發生全反射；所述基層靠近所述液晶屏主體的一側設置有用于破壞所述導光板內全反射的光線傳輸的取光網點。

5、采用上述進一步方案的有益效果是：通過在基層表面涂覆折射率小于基層的折射率的全反射涂層，使得光線在導光板內可以發生全反射。取光網點被設置在基層與液晶屏主體對應的表面上，用于破壞導光板內的全反射條件，當光線在導光板內傳播至取光網點時，由于取光網點的存在，光線的入射角度會發生變化，從而不再滿足全反射的條件，使得光線能夠從導光板中射出，進而傳輸到液晶屏主體上。

6、進一步，所述全反射涂層包括與所述第一光學貼合膠層連接的第一涂覆層以及與所述第二光學貼合膠層連接的第二涂覆層，所述取光網點設置于所述基層與所述第一光學貼合膠層連接的表面。

7、采用上述進一步方案的有益效果是：全反射涂層包括涂覆在基層兩個表面的第一涂覆層以及第二涂覆層，能夠增強光線全反射效果、提高光線傳輸效率、優化光線分布，并能夠簡化制造過程，在全反射液晶屏中更具實際應用價值。

8、進一步，所述第一涂覆層與所述第二涂覆層的折射率相同。

9、采用上述進一步方案的有益效果是：折射率的一致性有助于光線在導光板內部保持穩定的傳輸路徑，使得光線能夠更均勻地分布到液晶屏主體的各個區域，有助于提升液晶屏主體的亮度和均勻性，提高畫面的視覺效果。全反射涂層的設計使得光線在導光板內部發生全反射，而第一涂覆層與第二涂覆層折射率的一致性有助于增強反射效果，光線在到達涂覆層界面時更容易滿足全反射的條件，從而增加了光線在導光板內的反射次數和傳輸距離。。

10、進一步，所述第一涂覆層的厚度和所述第二涂覆層的厚度均不小于1微米。

11、采用上述進一步方案的有益效果是：能夠保障光線的正常傳輸。

12、進一步，所述取光網點的形狀為從所述基層向所述液晶屏主體側凸出時的形狀和/或從所述液晶屏主體向所述基層側內凹時的形狀。

13、采用上述進一步方案的有益效果是：可以根據實際的光學要求和生產工藝等進行取光網點形狀的設計調整，提高了取光網點形狀的可選擇性。

14、第二方面，本申請提供一種應用于第一方面中任一項的全反射液晶屏中的前置全貼合導光板，導光板與液晶屏主體之間設有第一光學貼合膠層，所述導光板遠離所述液晶屏主體的一側與蓋板之間設有第二光學貼合膠層，所述第二光學貼合膠層對所述導光板與所述蓋板之間用于光線傳輸的區域進行填充。

技術特征：

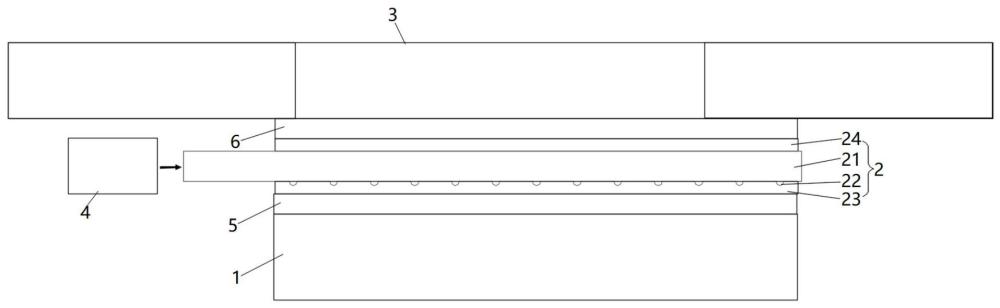

1.一種全反射液晶屏，其特征在于，包括液晶屏主體(1)、導光板(2)和蓋板(3)，所述導光板(2)與所述液晶屏主體(1)之間設有第一光學貼合膠層(5)，所述導光板(2)遠離所述液晶屏主體(1)的一側與所述蓋板(3)之間設有第二光學貼合膠層(6)，所述第二光學貼合膠層(6)對所述導光板(2)與所述蓋板(3)之間用于光線傳輸的區域進行填充。

2.根據權利要求1所述的一種全反射液晶屏，其特征在于，所述導光板(2)包括基層(21)和涂覆在所述基層(21)表面的全反射涂層，所述全反射涂層的折射率小于所述基層(21)的折射率，通過所述全反射涂層使得光線在所述導光板(2)內發生全反射；所述基層(21)靠近所述液晶屏主體(1)的一側設置有用于破壞所述導光板(2)內全反射的光線傳輸的取光網點(22)。

3.根據權利要求2所述的一種全反射液晶屏，其特征在于，所述全反射涂層包括與所述第一光學貼合膠層(5)連接的第一涂覆層(23)以及與所述第二光學貼合膠層(6)連接的第二涂覆層(24)，所述取光網點(22)設置于所述基層(21)與所述第一光學貼合膠層(5)連接的表面。

4.根據權利要求3所述的一種全反射液晶屏，其特征在于，所述第一涂覆層(23)與所述第二涂覆層(24)的折射率相同。

5.根據權利要求3或4所述的一種全反射液晶屏，其特征在于，所述第一涂覆層(23)的厚度和所述第二涂覆層(24)的厚度均不小于1微米。

6.根據權利要求2所述的一種全反射液晶屏，其特征在于，所述取光網點(22)的形狀為從所述基層(21)向所述液晶屏主體(1)側凸出時的形狀和/或從所述液晶屏主體(1)向所述基層(21)側內凹時的形狀。

7.一種應用于權利要求1-6中任一項所述的全反射液晶屏中的前置全貼合導光板，其特征在于，導光板與液晶屏主體之間設有第一光學貼合膠層，所述導光板遠離所述液晶屏主體的一側與蓋板之間設有第二光學貼合膠層，所述第二光學貼合膠層對所述導光板與所述蓋板之間用于光線傳輸的區域進行填充。

技術總結
本技術涉及一種全反射液晶屏及前置全貼合導光板，其全反射液晶屏包括：液晶屏主體、導光板和蓋板，所述導光板與所述液晶屏主體之間設有第一光學貼合膠層，所述導光板遠離所述液晶屏主體的一側與所述蓋板之間設有第二光學貼合膠層，所述第二光學貼合膠層對所述導光板與所述蓋板之間用于光線傳輸的區域進行填充。本申請通過設置第二光學貼合膠層，實現了導光板與蓋板的整面貼合，降低了導光板與蓋板之間存在空氣層的可能性，降低了全反射液晶屏出現鏡面反射的可能性，提高了全反射液晶屏的顯示清晰度，提高了全反射液晶屏的顯示效果。

技術研發人員：李愛紅,黃海
受保護的技術使用者：深圳市鑫光智源科技有限公司
技術研發日：20240327
技術公布日：2025/3/20
