本技術涉及真空腔體設計，具體是一種球形絲桿的角度調節機構。

背景技術：

1、在真空光學領域內涉及光路角度調節的場景中，因腔體或管路內部抽真空，大氣壓力導致腔體或部件角度難以調節，需要外力輔助調節光路角度。

2、但是現有的調節裝置安裝所需要的空間較多，安裝起來較為費事，并且安裝完成后調節過程中不平穩，因此，本領域技術人員提供了一種球形絲桿的角度調節機構，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種球形絲桿的角度調節機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種球形絲桿的角度調節機構，包括固定底板和旋轉上板，所述固定底板的頂部安裝有調節機構；

4、所述調節機構包括支撐塊和固定塊，所述支撐塊的底部與固定底板的頂部活動連接，所述固定塊的頂部與旋轉上板的底部固定連接，所述支撐塊的內腔活動連接有絲桿本體，所述絲桿本體的左側固定連接有球頭，所述固定塊的內腔開設有半圓形導槽，所述半圓形導槽的內腔與球頭的表面活動連接。

5、作為本實用新型再進一步的方案：所述半圓形導槽內腔的前側和背側均固定連接有限位板，所述限位板的一側與球頭的表面活動連接。

6、作為本實用新型再進一步的方案：所述支撐塊的內腔固定連接有螺套，所述螺套的內腔與絲桿本體的表面螺紋連接。

7、作為本實用新型再進一步的方案：所述絲桿本體的表面固定連接有防滑套，所述防滑套的材質為橡膠。

8、作為本實用新型再進一步的方案：所述支撐塊內腔的前側和背側均螺紋連接有螺栓，所述螺栓的表面與固定底板的內腔螺紋連接。

9、作為本實用新型再進一步的方案：所述旋轉上板的底部安裝有支撐機構，所述支撐機構包括軸承座和支撐軸，所述軸承座的底部與固定底板的頂部固定連接，所述支撐軸的頂部與旋轉上板的底部固定連接，所述軸承座的內腔固定連接有角接觸球軸承，所述軸承座的頂部固定連接有壓蓋，所述支撐軸的表面與角接觸球軸承的內腔活動連接。

10、作為本實用新型再進一步的方案：所述支撐軸的底部螺紋連接有螺母，所述螺母的表面與固定底板的內腔活動連接。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過握住防滑套進行轉動，通過防滑套的轉動帶動絲桿本體進行轉動，當絲桿本體轉動時會在螺套的內部進行移動，通過絲桿本體的移動帶動球頭進行移動，當球頭移動過程中會推動固定塊進行移動，能夠平穩的對旋轉上板的角度進行調節，解決了現有的調節裝置安裝所需要的空間較多，安裝起來較為費事，并且安裝完成后調節過程中不平穩的問題。

13、2、本實用新型通過限位板的設置，對球頭的移動起到限位作用，從而防止球頭在移動過程中從半圓形導槽的內部脫離，通過螺套的設置，使絲桿本體在轉動過程中可以在螺套的內部進行移動，從而可以帶動球頭進行移動。

技術特征：

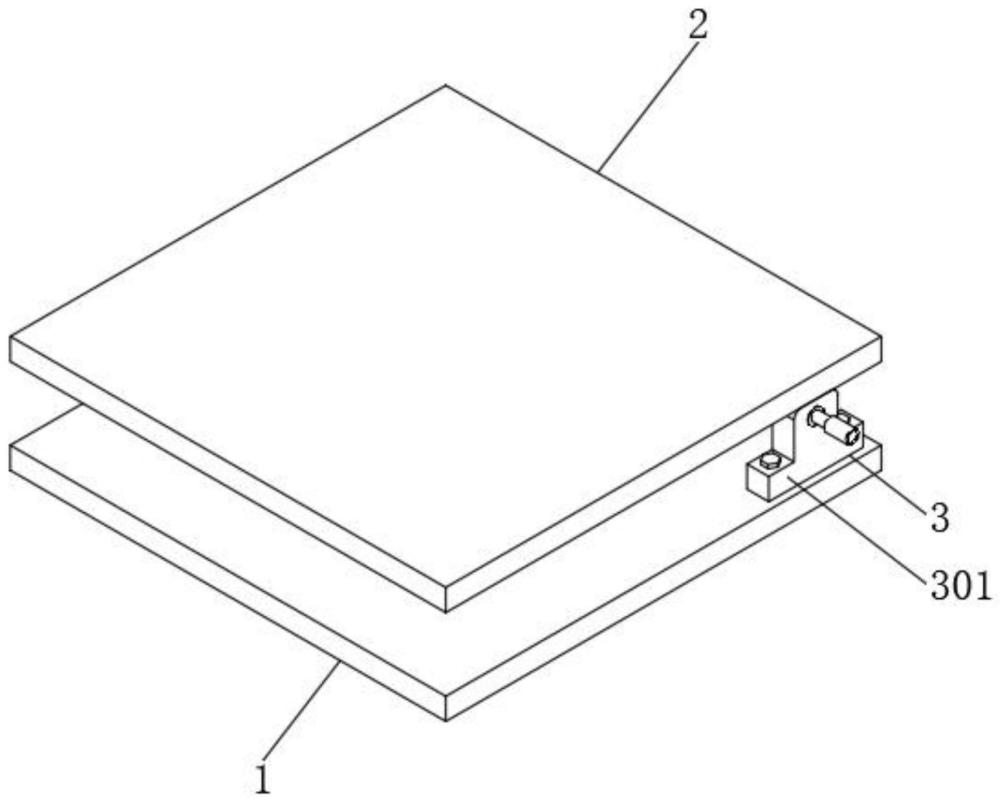

1.一種球形絲桿的角度調節機構，包括固定底板(1)和旋轉上板(2)，其特征在于：所述固定底板(1)的頂部安裝有調節機構(3)；

2.根據權利要求1所述的一種球形絲桿的角度調節機構，其特征在于：所述半圓形導槽(305)內腔的前側和背側均固定連接有限位板(303)，所述限位板(303)的一側與球頭(304)的表面活動連接。

3.根據權利要求1所述的一種球形絲桿的角度調節機構，其特征在于：所述支撐塊(301)的內腔固定連接有螺套(307)，所述螺套(307)的內腔與絲桿本體(309)的表面螺紋連接。

4.根據權利要求1所述的一種球形絲桿的角度調節機構，其特征在于：所述絲桿本體(309)的表面固定連接有防滑套(308)，所述防滑套(308)的材質為橡膠。

5.根據權利要求1所述的一種球形絲桿的角度調節機構，其特征在于：所述支撐塊(301)內腔的前側和背側均螺紋連接有螺栓(302)，所述螺栓(302)的表面與固定底板(1)的內腔螺紋連接。

6.根據權利要求1所述的一種球形絲桿的角度調節機構，其特征在于：所述旋轉上板(2)的底部安裝有支撐機構(4)，所述支撐機構(4)包括軸承座(401)和支撐軸(404)，所述軸承座(401)的底部與固定底板(1)的頂部固定連接，所述支撐軸(404)的頂部與旋轉上板(2)的底部固定連接，所述軸承座(401)的內腔固定連接有角接觸球軸承(403)，所述軸承座(401)的頂部固定連接有壓蓋(405)，所述支撐軸(404)的表面與角接觸球軸承(403)的內腔活動連接。

7.根據權利要求6所述的一種球形絲桿的角度調節機構，其特征在于：所述支撐軸(404)的底部螺紋連接有螺母(402)，所述螺母(402)的表面與固定底板(1)的內腔活動連接。

技術總結
本技術涉及真空腔體設計技術領域，且公開了一種球形絲桿的角度調節機構，包括固定底板和旋轉上板，所述固定底板的頂部安裝有調節機構，所述調節機構包括支撐塊和固定塊，所述支撐塊的底部與固定底板的頂部活動連接，所述固定塊的頂部與旋轉上板的底部固定連接。該球形絲桿的角度調節機構，通過握住防滑套進行轉動，通過防滑套的轉動帶動絲桿本體進行轉動，當絲桿本體轉動時會在螺套的內部進行移動，通過絲桿本體的移動帶動球頭進行移動，當球頭移動過程中會推動固定塊進行移動，能夠平穩的對旋轉上板的角度進行調節，解決了現有調節裝置安裝所需要的空間較多，安裝較為費事，并且安裝完成后調節過程中不平穩的問題。

技術研發人員：謝峰,孫蓓新
受保護的技術使用者：北京利方達真空技術有限責任公司
技術研發日：20240403
技術公布日：2025/4/28
