本發明涉及半導體器件，尤其是涉及一種聚焦鏡耦合方法及耦合裝置。

背景技術：

1、在激光技術領域，泵浦源是核心組件，泵浦源內存在聚焦鏡，聚焦鏡的位置直接影響激光器的輸出質量和效率。傳統泵浦源內聚焦鏡的耦合方式采用反向紅光泵浦，調整光斑的大小來實現聚焦鏡的耦合。隨著激光技術的不斷發展，對聚焦鏡的耦合效率和穩定性提出了更高的要求，然而反向紅光泵浦由于復雜的調整機構、耦合效率的不穩定性、紅光泵浦的易損壞性、應用范圍的局限性，影響了聚焦鏡的耦合效率和穩定性。

2、本方案提出了一種新的泵浦耦合方式及耦合裝置，利用聚焦鏡的出射面中心點與光纖端面的中心點之間保持固定距離，這一固定距離是根據激光光束的聚焦特性和光纖傳輸特性精確計算得出，且利用聚焦鏡的出射面與光纖端面需保持平行，以確保泵浦光能夠高效的耦合進光纖中。在耦合過程中，泵浦光首先經過聚焦鏡的聚焦作用，形成一個小而集中的光斑。然后，該光斑以固定的距離照射到光纖端面上，通過光纖的傳輸特性將泵浦光耦合進入光纖內部。由于聚焦鏡與光纖端面之間的距離是固定的，因此可以確保每次耦合時泵浦光的光斑大小和位置都保持一致，從而提高了耦合效率和穩定性。

技術實現思路

1、本發明的目的在于提供一種聚焦鏡耦合方法及耦合裝置，以解決目前泵浦源中聚焦鏡耦合效率低、穩定性差、使用范圍窄的技術問題,提高了聚焦鏡的耦合效率和穩定性，并充分考慮了聚焦鏡出射面與光纖中光纖耦入端面具有面狀結構的特性，進一步提高了耦合精度和激光器輸出性能。

2、第一方面，本發明提供一種聚焦鏡耦合方法，以用于耦合所述聚焦鏡至泵浦源管殼，所述泵浦源管殼的內部設置有光纖，所述方法包括：

3、通過所述泵浦源管殼的開槽獲取所述光纖的光纖端面位置信息；

4、將所述聚焦鏡設置于所述泵浦源管殼的內部的初始位置；

5、基于所述聚焦鏡的初始位置、所述光纖端面與所述聚焦鏡的聚焦鏡出射面的預設關系和所述光纖端面位置信息，確定所述聚焦鏡設置于所述泵浦源管殼內部的目標位置,并調整所述聚焦鏡至所述目標位置。

6、進一步的，通過所述泵浦源管殼的開槽獲取所述光纖端面位置信息，包括：所述開槽沿垂直于所述泵浦源管殼的側面的延伸方向、設置于所述泵浦源管殼的頂面，以通過所述開槽透射光線獲取所述光纖端面的位置信息。

7、進一步的，所述初始位置包括：所述聚焦鏡的偏轉角度為0°，所述偏轉角度包括所述聚焦鏡與所述泵浦源管殼的側面的之間的夾角。

8、進一步的，所述預設關系包括：所述光纖端面的中心點和所述聚焦鏡出射面的中心點之間的固定距離為d和所述光纖端面與所述聚焦鏡出射面平行。

9、進一步的，基于所述聚焦鏡的初始位置、所述光纖端面與所述聚焦鏡出射面的所述預設關系和所述光纖端面的位置信息，確定所述聚焦鏡放置于所述泵浦源管殼內部的目標位置，包括:

10、若所述光纖端面的位置信息為二維坐標信息，則獲取光纖端面的中心點坐標位置及所述光纖端面的輪廓上至少兩個第一采樣點坐標位置，獲取所述聚焦鏡出射面的中心點坐標位置及所述聚焦鏡出射面的輪廓上至少兩個第二采樣點坐標位置。

11、進一步的，基于所述聚焦鏡的初始位置、所述光纖端面與所述聚焦鏡的聚焦鏡出射面的預設關系和所述光纖端面位置信息，確定所述聚焦鏡設置于所述泵浦源管殼內部的目標位置，包括：

12、所述聚焦鏡出射面沿y軸方向的長為l，所述聚焦鏡出射面沿垂直所述泵浦源平面的方向長為w，所述光纖端面的中心點與所述聚焦鏡出射面的中心點固定距離為d；

13、所述光纖端面的中心點的坐標為c(cx,cy)，所述聚焦鏡出射面的中心點坐標r(rx,ry),其中rx=cx±d，ry=cy;

14、所述光纖端面的輪廓上兩個第一采樣點坐標分別為p1(x1,y1),?p2(x2,y2);

15、若cx=x1=x2，則所述光纖端面無傾斜，傾斜角θ=0;

16、若cx≠x1和/或cx≠x2，則所述光纖端面傾斜，傾斜角為

17、,

18、其中：；

19、基于所述傾斜角，確定所述聚焦鏡出射面的四個角的坐標分別為：

20、m1(rx+sin(θ)，ry-cos(θ))、

21、m2(rx+sin(θ)，ry-cos(θ))、

22、m3(rx-sin(θ)，ry+cos(θ))、

23、m4(rx-sin(θ)，ry+cos(θ))。

24、進一步的，基于所述聚焦鏡的初始位置、所述光纖端面與所述聚焦鏡出射面的預設關系和所述光纖端面的位置信息，確定所述聚焦鏡放置于所述泵浦源管殼內部的目標位置，包括:

25、若所述光纖端面的位置信息為三維坐標信息，則獲取光纖端面的中心點坐標位置及所述光纖端面的輪廓上至少一個第一采樣點坐標位置，獲取所述聚焦鏡出射面的中心點坐標位置及所述聚焦鏡出射面的輪廓上至少一個第二采樣點坐標位置。

26、進一步的，基于所述聚焦鏡的初始位置、所述光纖端面與所述聚焦鏡出射面的預設關系和所述光纖端面位置信息，確定所述聚焦鏡設置于所述泵浦源管殼內部的目標位置：

27、所述聚焦鏡出射面沿y軸方向的長為l，所述聚焦鏡出射面沿z軸方向的長為w，所述光纖端面的中心點與所述聚焦鏡出射面的中心點距離為d；

28、所述光纖端面的中心點坐標為c(cx,cy,cz)，所述聚焦鏡出射面的中心點坐標r(rx,ry,rz),其中rx=cx±d,?ry=cy,?rz=cz;

29、所述光纖端面輪廓上一個第一采樣點坐標p3(x3,y3,z3);

30、若cx=x3，則所述光纖端面無傾斜，θ=0;

31、若cx≠x3，則所述光纖端面傾斜，確定所述光纖端面的傾斜角為θ=arctan(),

32、其中：=；

33、(cp3)z為所述光纖端面的中心點與所述光纖端面輪廓上第一采樣點的距離cp3在z軸的投影長度，

34、(cp3)x為所述光纖端面的中心點與所述光纖端面輪廓上第一采樣點的距離cp3在x軸的投影長度,

35、(cp3)y為所述光纖端面的中心點與所述光纖端面輪廓上第一采樣點的距離cp3在y軸的投影長度；

36、基于所述傾斜角，確定所述聚焦鏡出射面的四個角的坐標分別為：

37、m1(rx+sin(θ)，ry-cos(θ),rz+)、

38、m2(rx+sin(θ)，ry-cos(θ),rz-)、

39、m3(rx-sin(θ)，ry+cos(θ),rz-)、

40、m4(rx-sin(θ)，ry+cos(θ),rz+)。

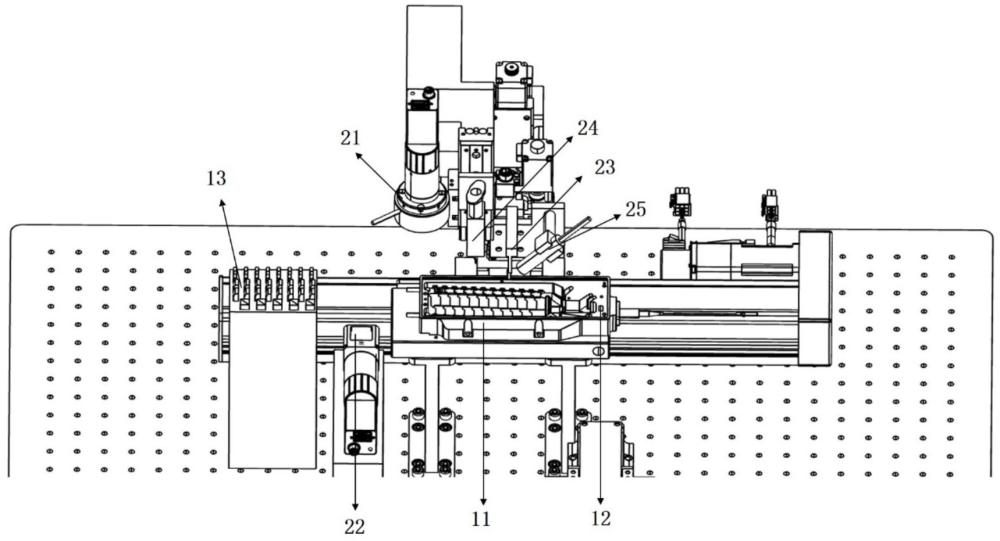

41、第二方面，本發明提供一種聚焦鏡耦合裝置，包括識別系統、移動抓取系統和承載系統；

42、所述承載系統包括料盤和泵浦源承載機構，料盤上設置容納聚焦鏡，泵浦源承載機構用于承載泵浦源管殼，所述泵浦源管殼上開設有開槽；

43、所述識別系統包括第一圖像識別系統和第二圖像識別系統，所述第二圖像識別系統設置于所述泵浦源承載機構與料盤之間，以用于獲取識別移動抓取系統抓取所述聚焦鏡后聚焦鏡的姿態，所述第一圖像識別系統可移動設置于所述泵浦源管殼的上方，以用于獲取設置于所述泵浦源管殼的內部的聚焦鏡的位置信息和設置于泵浦源管殼的內部的光纖端面位置信息；

44、所述移動抓取系統可移動設置于滑軌上，以用于抓取所述料盤中的聚焦鏡后設置所述聚焦鏡于所述泵浦源管殼的目標位置。

45、另一方面，本發明提供一種聚集鏡耦合裝置，包括識別系統、移動抓取系統、轉折鏡和承載系統；

46、所述承載系統包括料盤和泵浦源承載機構，料盤上設置容納聚焦鏡，泵浦源承載機構用于承載泵浦源管殼，所述泵浦源管殼上開設有開槽；

47、所述識別系統包括第一圖像識別系統和第二圖像識別系統，所述第二圖像識別系統設置于所述泵浦源承載機構與料盤之間，以用于獲取識別移動抓取系統抓取所述聚焦鏡后聚焦鏡的姿態，所述第一圖像識別系統可移動設置于所述泵浦源管殼的上方，以用于獲取設置于所述泵浦源管殼的內部的聚焦鏡的位置信息和設置于泵浦源管殼的內部的光纖的光纖端面位置信息；

48、所述移動抓取系統可移動設置于滑軌上，以用于抓取所述料盤中的聚焦鏡后設置所述聚焦鏡于所述泵浦源管殼的目標位置；

49、所述轉折鏡設置于所述泵浦源管殼的上方，以用于獲取所述光纖端面位置信息和所述設置于泵浦源管殼的內部的聚焦鏡的位置信息；

50、其中，所述轉折鏡包括支架和固定在所述支架上的鏡面，所述光纖位置信息和所述聚焦鏡的位置信息經所述鏡面反射后入射至所述第一圖像識別系統。

51、本發明至少具備以下優點或有益效果：

52、本發明提供了一種聚焦鏡耦合方法及耦合裝置，首先利用第一圖像識別系統透過泵浦源管殼的開槽準確識別光纖端面的位置信息，包括光纖端面中心點坐標及輪廓上采樣點坐標；將聚焦鏡設置于泵浦源管殼的內部的初始位置；控制系統根據光纖端面中心點與聚焦鏡出射面中心點之間的固定距離，光纖端面與聚焦鏡出射面預設關系計算聚焦鏡的準確位置，對聚焦鏡的位置進行精確調整，將聚焦鏡耦合至目標位置。本發明提高了耦合效率、耦合精度，當光纖存在傾斜時，能夠自動檢測調整聚焦鏡的位置和角度，確保光線能夠準確耦合進入光纖，提高了泵浦源的激光輸出特性。
