本技術涉及玻片匣，具體為一種玻片匣升降電梯裝置。

背景技術：

1、在對生物細胞檢測觀察之前，需要將細胞生物滴附在玻片的頂端，再通過玻片匣對玻片將其安裝，并使用顯微鏡對玻片處的生物細胞將其掃描檢測的工作；

2、在檢測前，需要將帶有細胞生物的玻片限位安裝在玻片匣的內部，玻片匣位于顯微鏡頭的正下方，玻片匣的位置固定不動，通過顯微鏡對限位的玻片處的細胞生物將其掃描檢測，在實際的檢測過程中，將較多的細胞生物在滴附在玻片頂端時，由于細胞生物有較強的流動性，會向玻片的兩側將其蔓延，在通過顯微鏡觀察掃描的同時，顯微鏡只能夠?qū)μ幱陲@微鏡頭正下方的細胞生物進行掃描檢測，而蔓延到兩側的細胞生物則會脫離顯微鏡的掃描范圍，進而不能夠全面地對生物細胞進行掃描檢測的問題，降低破片匣的使用效果，針對現有技術不足，我們提出一種玻片匣升降電梯裝置以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種玻片匣升降電梯裝置，解決了不能夠全面地對生物細胞進行掃描檢測的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種玻片匣升降電梯裝置，包括安裝在顯微鏡底端的玻片匣主體，所述玻片匣主體的內部設置有安裝件，所述安裝件對玻片進行安裝，所述玻片匣主體的底端設置有驅動板，所述玻片匣主體滑動連接在驅動板的頂端；

3、所述驅動板的內部設置有驅動單元，所述驅動單元具有帶動玻片匣主體進行移動的作用，所述安裝件包括位于玻片匣主體內部兩側的固定板，兩側固定板之間設置有伸縮件，所述伸縮件具有調節兩側固定板之間距離的作用。

4、優選的，所述伸縮件包括：

5、伸縮板與伸縮套板，其相互遠離的一端與固定板固定連接；

6、所述伸縮板滑動連接在伸縮套板的內部。

7、優選的，一側所述固定板的外壁固定連接有安裝板，所述安裝板限位在玻片匣主體一側外壁。

8、優選的，所述安裝板的一側外壁固定連接有驅動件，所述固定板插接在玻片匣主體的內部。

9、優選的，所述驅動單元包括：

10、連接齒板，其位于玻片匣主體的底端，所述連接齒板的頂端安裝有驅動氣缸，所述驅動氣缸的輸出端與玻片匣主體的底部端面固定連接；

11、驅動齒輪，其轉動連接在驅動板的內部，所述連接齒板與驅動齒輪相互嚙合。

12、優選的，所述驅動齒輪的內部固定連接有轉動軸，所述轉動軸的兩端轉動連接在驅動板的兩側內壁。

13、優選的，所述轉動軸的一側安裝有驅動桿，所述驅動桿與轉動軸的一端外周壁分別固定套接有傳動齒輪與斜齒輪。

14、優選的，所述傳動齒輪與斜齒輪相互嚙合，所述驅動板的一端外壁設置有轉動件，所述轉動件與驅動桿的一端固定連接。

15、本實用新型公開了一種玻片匣升降電梯裝置，其具備的有益效果如下：該玻片匣升降電梯裝置，通過將玻片安裝在安裝件的內部，再將安裝件與玻片匣主體可拆卸設置，進而能夠方便對玻片的更換與安裝工作，同時，在驅動齒輪、連接齒板、斜齒輪、傳動齒輪與驅動桿的配合下，能夠方便地帶動玻片匣主體滑動在顯微鏡的底端，進而能夠使顯微鏡對玻片處的生物細胞進行全面的掃描觀察，提高玻片匣主體的使用效果。

技術特征：

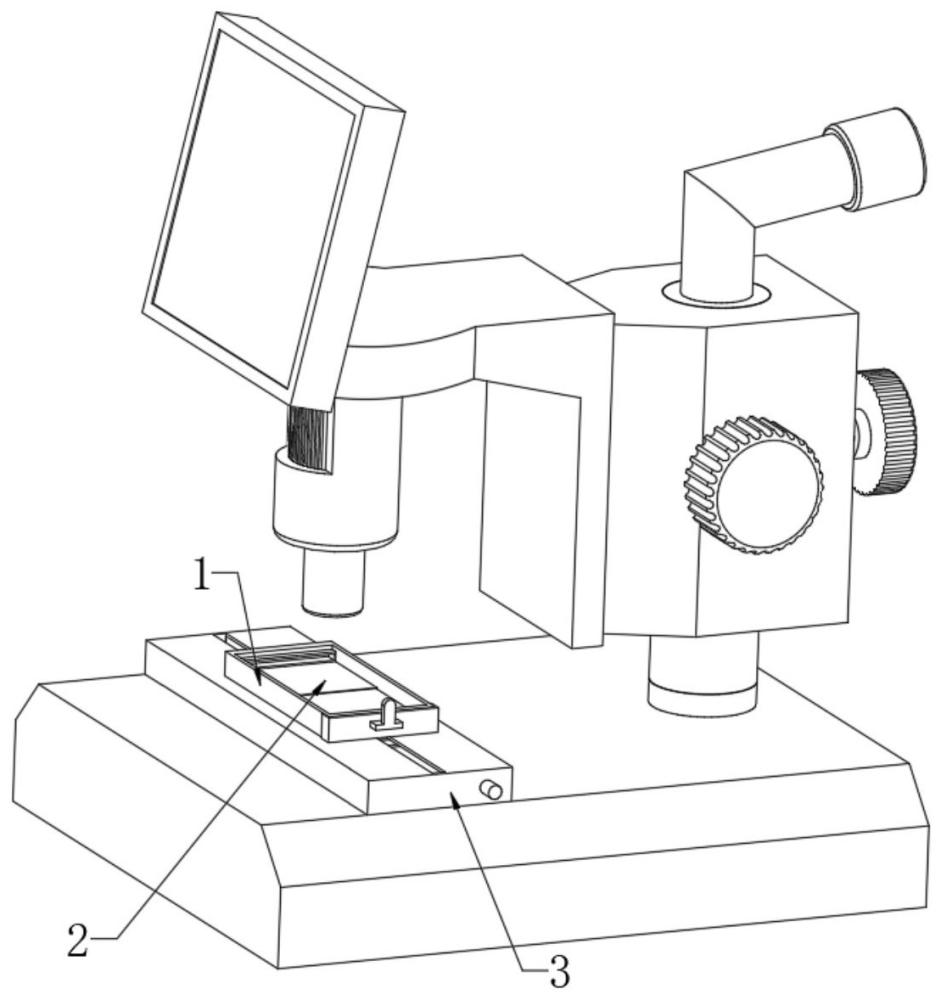

1.一種玻片匣升降電梯裝置，包括安裝在顯微鏡底端的玻片匣主體（1），其特征在于，所述玻片匣主體（1）的內部設置有安裝件（2），所述安裝件（2）對玻片進行安裝，所述玻片匣主體（1）的底端設置有驅動板（3），所述玻片匣主體（1）滑動連接在驅動板（3）的頂端；

2.根據權利要求1所述的一種玻片匣升降電梯裝置，其特征在于：所述伸縮件包括：

3.根據權利要求2所述的一種玻片匣升降電梯裝置，其特征在于：一側所述固定板（201）的外壁固定連接有安裝板（202），所述安裝板（202）限位在玻片匣主體（1）一側外壁。

4.根據權利要求3所述的一種玻片匣升降電梯裝置，其特征在于：所述安裝板（202）的一側外壁固定連接有驅動件（205），所述固定板（201）插接在玻片匣主體（1）的內部。

5.根據權利要求4所述的一種玻片匣升降電梯裝置，其特征在于：所述驅動單元包括：

6.根據權利要求5所述的一種玻片匣升降電梯裝置，其特征在于：所述驅動齒輪（302）的內部固定連接有轉動軸（304），所述轉動軸（304）的兩端轉動連接在驅動板（3）的兩側內壁。

7.根據權利要求6所述的一種玻片匣升降電梯裝置，其特征在于：所述轉動軸（304）的一側安裝有驅動桿（303），所述驅動桿（303）與轉動軸（304）的外周壁分別固定套接有傳動齒輪（305）與斜齒輪（306）。

8.根據權利要求7所述的一種玻片匣升降電梯裝置，其特征在于：所述傳動齒輪（305）與斜齒輪（306）相互嚙合，所述驅動板（3）的一端外壁設置有轉動件（307），所述轉動件（307）與驅動桿（303）的一端固定連接。

技術總結
本技術公開一種玻片匣升降電梯裝置，涉及玻片匣裝置領域。該玻片匣升降電梯裝置包括安裝在顯微鏡底端的玻片匣主體，玻片匣主體的內部設置有安裝件，安裝件對玻片進行安裝，玻片匣主體的底端設置有驅動板，玻片匣主體滑動連接在驅動板的頂端。該玻片匣升降電梯裝置通過將玻片安裝在安裝件的內部，再將安裝件與玻片匣主體可拆卸設置，進而能夠方便對玻片的更換與安裝工作，同時，在驅動齒輪、連接齒板、斜齒輪、傳動齒輪與驅動桿的配合下，能夠方便地帶動玻片匣主體滑動在顯微鏡的底端，進而能夠使顯微鏡對玻片處的生物細胞進行全面的觀察，提高玻片匣主體的使用效果。

技術研發人員：孫西釗,萬偉軍
受保護的技術使用者：江西晶鑄生物科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
