本實施方式涉及透鏡驅動裝置、相機裝置以及光學設備。

背景技術：

1、相機裝置是拍攝對象的圖片或視頻的裝置，其安裝在諸如智能手機、無人機、車輛等的光學設備中。

2、根據到對象的距離自動調節焦點的自動聚焦功能被應用于相機裝置。另外，應用手抖校正功能來防止由于用戶的手抖而導致焦點抖動的現象。

3、自動聚焦功能和手抖校正功能可以通過磁體與線圈之間的電磁相互作用來執行。

4、然而，在常規透鏡驅動裝置中，當設置用于執行自動聚焦功能的磁體和線圈時，不需要電連接的磁體被設置在移動部分中，而線圈被設置在固定部分中。在這種情況下，存在的問題是，由于在移動部分中設置了重量比線圈大的磁體，因此用于執行自動聚焦功能的電流消耗增加。

5、特別地，近年來，透鏡直徑隨高像素圖像傳感器而增加，并且因此，透鏡的重量也增加，從而增加了問題。

6、另外，在常規透鏡驅動裝置中，由于用于ois-x軸驅動的導引結構和用于ois-y軸驅動的導引結構被設置為單獨的層，因此相機裝置在光軸方向上的高度增加。

7、同時，隨著透鏡相對于圖像傳感器沿光軸方向移動，自動聚焦功能被執行，并且透鏡沿光軸方向的運動可以通過滾珠被導引。此時，磁體與磁軛之間的吸引力可以用于將滾珠保持在固定部分與移動部分之間。

8、然而，在這種情況下，存在的問題是，在光軸方向上存在定心力。

9、此外，移動部分可能存在因滾珠的接觸點而傾斜的可能性。

10、(專利文獻)kr?10-2015-0118005a。

技術實現思路

1、技術主題

2、本發明的第一實施方式旨在提供一種透鏡驅動裝置，其中，通過在移動部分中設置比磁體輕的線圈來減少用于執行自動聚焦功能的電流消耗。

3、另外，本發明旨在通過將用于ois-x軸驅動的導引結構和用于ois-y軸驅動的導引結構一體地形成來提供一種在光軸方向上具有最小高度的透鏡驅動裝置。

4、本發明的第二實施方式旨在提供一種透鏡驅動裝置，其通過彈性構件對滾珠加壓。

5、另外，本發明的第二實施方式旨在提供一種透鏡驅動裝置，其通過彈性構件對滾珠加壓，使得當滾珠通過磁軛和磁體被加壓時，在光軸方向上不會產生定心力。

6、另外，本發明的第二實施方式旨在提供一種透鏡驅動裝置，其中，通過將滾珠導引結構沿對角線設置來防止移動部分的旋轉和傾斜。

7、技術解決方案

8、根據本發明的第一實施方式的透鏡驅動裝置可以包括：基部；殼體，該殼體置在基部上；線圈架，該線圈架設置在殼體的內部；第一滾珠，該第一滾珠設置在殼體的側表面與基部之間；第二滾珠，該第二滾珠設置在殼體與線圈架的上側部之間；第一彈性構件，該第一彈性構件聯接至線圈架的上側部的一部分；第二彈性構件，該第二彈性構件聯接至殼體的下側部；以及線材，該線材將第一彈性構件和第二彈性構件連接。

9、基部可以包括用于導引第一滾珠移動的第一導引部。

10、殼體的側表面可以包括用于導引第一滾珠移動的第二導引部。

11、第一導引部和第二導引部可以包括凹槽。

12、殼體可以包括第一殼體和第二殼體，第一殼體包括具有金屬構件的上板，第二殼體設置在第一殼體上并且具有對第二滾珠進行導引的突出部。

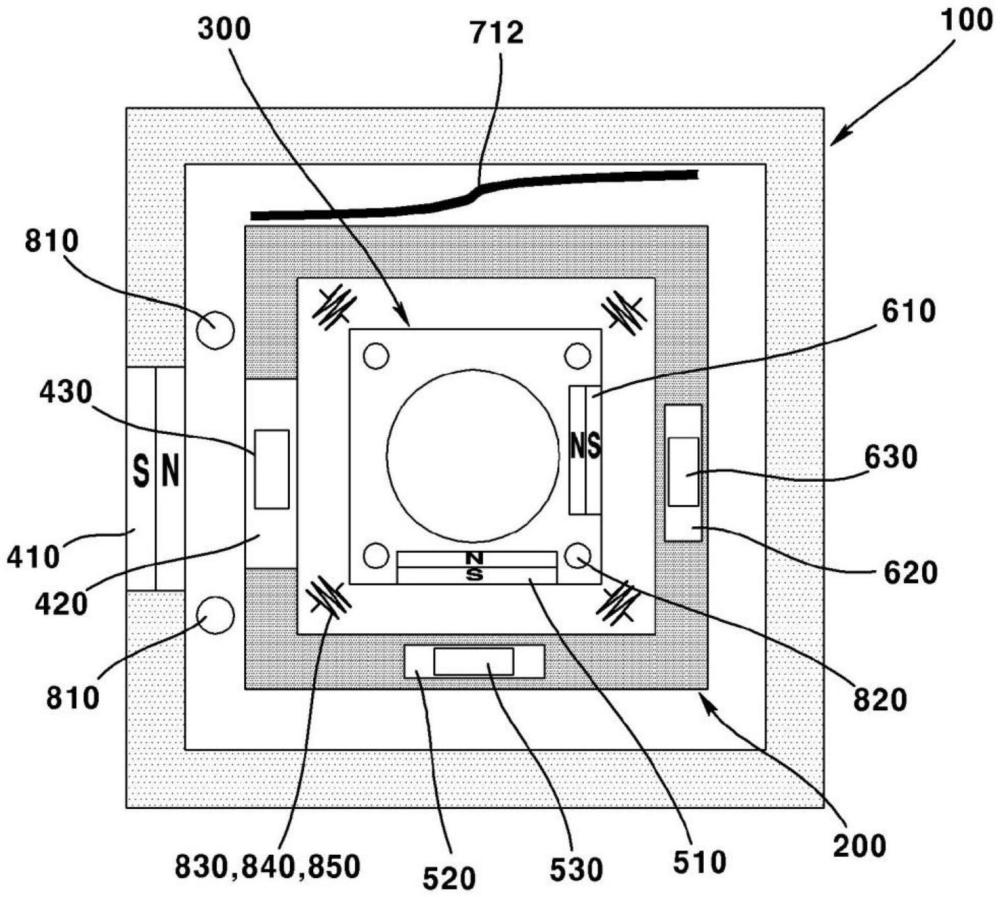

13、根據本發明的第一實施方式的透鏡驅動裝置包括：固定部分；第一移動部分，第一移動部分設置在固定部分的內部；第二移動部分，第二移動部分設置在第一移動部分的內部；第一驅動部分，第一驅動部分用于使第一移動部分沿光軸方向移動；以及第二驅動部分，第二驅動部分用于使第二移動部分沿垂直于光軸方向的方向移動，其中，第一驅動部分包括設置在第一移動部分中的第一驅動單元和設置在固定部分中的第二驅動單元，并且其中，第二驅動部分可以包括設置在第二移動部分中的第三驅動單元和設置在第一移動部分中的第四驅動單元。

14、第四驅動單元可以包括線圈。

15、線圈可以與第一移動部分一起移動。

16、第一驅動單元可以包括第一磁體，并且第二驅動單元可以包括第一線圈。

17、第二驅動部分可以包括設置在第二移動部分中并與第三驅動單元間隔開的第五驅動單元以及設置在第一移動部分中并與第四驅動單元間隔的第六驅動單元。

18、當從上方觀察時，第一驅動單元、第二驅動單元、第五驅動單元和第六驅動單元可以在一個方向上彼此交疊。

19、第三驅動單元和第四驅動單元使第二移動部分沿垂直于光軸方向的第一方向移動，并且第五驅動單元和第六驅動單元可以使第二移動部分沿與光軸方向和第一方向垂直的第二方向移動。

20、該透鏡驅動裝置包括：第一基板，第一基板設置在固定部分中；以及第二基板，第二基板設置在第一移動部分中，其中，線圈設置在第二基板中，并且其中，第一基板可以包括設置在固定部分中的外側部部分以及從外側部部分延伸并連接至第二基板的連接部分。

21、根據本發明的第一實施方式的透鏡驅動裝置可以包括：固定部分；第一移動部分，第一移動部分設置在固定部分的內部；第二移動部分，第二移動部分設置在第一移動部分的內部；第一支承構件，第一支承構件設置在固定部分與第一移動部分之間，并將第一移動部分導引成沿光軸方向移動；第二支承構件，第二支承構件設置在第一移動部分與第二移動部分之間，并將第二移動部分導引成沿垂直于光軸方向的方向移動；以及第三支承構件，第三支承構件具有聯接至第一移動部分的一個側部和聯接至第二移動部分的另一側部。

22、第一移動部分包括第一彈性構件，第二移動部分可以包括第二彈性構件，并且第三支承構件可以聯接至第一彈性構件和第二彈性部件。

23、第三支承構件可以包括線材。

24、該透鏡驅動裝置：第一驅動部分，第一驅動部分使第一移動部分移動；以及第二驅動部分，第二驅動部分使第二移動部分移動，其中，第一驅動部分包括第一線圈和第一磁體，其中，第二驅動部分包括第二線圈和第二磁體，并且其中，第一線圈和第二線圈可以設置在第一移動部分中。

25、第一磁體設置在固定部分中，并且第二磁體可以設置在第二移動部分中。

26、根據本發明的第一實施方式的相機裝置可以包括：印刷電路板；圖像傳感器，該圖像傳感器設置在印刷電路板上；透鏡驅動裝置，透鏡驅動裝置設置在印刷電路板上；以及透鏡，透鏡聯接至透鏡驅動裝置。

27、根據本發明的第一實施方式的光學設備可以包括：主體；相機裝置，相機裝置設置在主體上；以及顯示器，顯示器設置在主體上，并輸出由相機裝置捕獲的視頻和圖像中的至少一者。

28、根據本發明的第二實施方式的透鏡驅動裝置可以包括：固定部分；移動部分，移動部分設置在固定部分的內部；線圈和磁體，線圈和磁體使移動部分沿光軸方向移動；滾珠，滾珠設置在固定部分與移動部分之間；板構件，板構件與滾珠接觸；以及彈性構件，彈性構件朝向滾珠對板構件加壓。

29、板構件設置在滾珠與固定部分之間，并且彈性構件設置在板構件與固定部分之間，以抵靠固定部分推動板構件。

30、固定部分包括柱部分和外壁部分；并且滾珠可以包括設置在移動部分與固定部分的柱部分之間的第一滾珠以及設置在移動部分與固定部分的外壁部分之間的第二滾珠。

31、板構件設置在第一滾珠與固定部分的柱部分之間，并且彈性構件可以設置在板構件與固定部分的柱部分之間。

32、第一滾珠包括沿光軸方向設置的多個第一滾珠；多個第一滾珠包括設置得最高的第一最靠上滾珠和設置得最低的第一最靠下滾珠；并且彈性構件對板構件加壓的點的高度可以設置在第一最靠上滾珠的高度與第一最靠下滾珠的高度之間。

33、第二滾珠包括沿光軸方向設置的多個第二滾珠，并且多個第二滾珠可以包括設置得最高的第二最靠上滾珠和設置得最低的第二最靠下滾珠。

34、彈性構件對板構件加壓的點的高度可以低于第一最靠上滾珠和第二最靠上滾珠中的設置得較低的滾珠的高度。

35、彈性構件對板構件加壓的點的高度可以高于第一最靠下滾珠和第二最靠下滾珠中的設置得較高的滾珠的高度。

36、多個第一滾珠可以包括設置在第一最靠上滾珠與第一最靠下滾珠之間且直徑小于第一最靠上滾珠的滾珠。

37、彈性構件包括：第一彎曲部分；第二彎曲部分；以及第三彎曲部分，第三彎曲部分設置在第一彎曲部分與第二彎曲部分之間，其中，彈性構件的第一彎曲部分和第二彎曲部分設置在固定部分中，并且其中，彈性構件的第三彎曲部分可以設置在板構件中。

38、固定部分包括相對于光軸沿對角線方向設置的第一拐角區域和第二拐角區域，并且滾珠可以設置在固定部分的第一拐角區域和第二拐角區域中。

39、移動部分包括第一凹槽和位于第一凹槽的相反側處的第二凹槽，其中，固定部分包括形成在柱部分中的第一凹槽以及在外壁部分中形成為面向第一凹槽的第二凹槽，其中，彈性構件設置在固定部分的第一凹槽中，其中，第一滾珠設置在移動部分的第一凹槽中，并且其中，第二滾珠可以設置在固定部分的第二凹槽與移動部分的第二凹槽之間。

40、板構件可以設置在彈性構件與第一滾珠之間。

41、透鏡驅動裝置包括內側部部分和外側部部分，內側部部分設置在固定部分的柱部分的第一凹槽的相對側上，外側部部分設置在固定部分的外壁部分的第二凹槽的相對側上。并且，透鏡驅動裝置可以包括加強構件，該加強構件包括將內側部部分和外側部部分連接的連接部分。

42、透鏡驅動裝置可以包括覆蓋件，該覆蓋件聯接至移動部分并在光軸方向上與第一滾珠和第二滾珠交疊。

43、透鏡驅動裝置包括設置在移動部分中的第一基板，磁體可以設置在固定部分中，并且線圈可以設置在第一基板上。

44、透鏡驅動裝置包括：外側部部分，外側部部分設置在固定部分中；聯接部分，聯接部分聯接至第一基板；以及第二基板，第二基板包括將外側部部分和聯接部分連接的連接部分，其中，第二基板的連接部分的至少一部分可以與第一基板一起移動。

45、透鏡驅動裝置包括設置在固定部分中的基板，磁體設置在移動部分中，并且線圈可以設置在基板上。

46、根據本發明的第二實施方式的相機裝置可以包括：印刷電路板；圖像傳感器，圖像傳感器設置在印刷電路板中；透鏡驅動裝置，透鏡驅動裝置設置在印刷電路板上；以及透鏡，透鏡聯接至透鏡驅動裝置。

47、根據本發明的第二實施方式的光學設備可以包括：主體；相機裝置，相機裝置設置在主體中；以及顯示器，顯示器設置在主體中，并輸出由相機裝置拍攝的視頻和圖像中的任一者或更多者。

48、有益效果

49、通過本發明的第一實施方式，由于在移動部分中設置有重量比磁體輕的線圈，因此可以減少用于執行自動聚焦功能的電流消耗。

50、另外，由于用于ois-x軸驅動的導引結構和用于ois-y軸驅動的導引結構一體地形成，因此可以使透鏡驅動裝置在光軸方向上的高度最小化。

51、由此，可以使相機裝置從智能手機突出的高度最小化。

52、通過本發明的第二實施方式，可以通過磁軛與磁體之間的吸引力來替換滾珠加壓結構。

53、由此，由于當滾珠通過磁體和磁體被加壓時產生的在光軸方向上的定心力消失、即由于沒有力返回至定心位置、甚至該力很小，因此可以減少af驅動中所消耗的電流消耗并且可以提高af驅動的精度。

54、另外，在本發明的第二實施方式中，由于滾珠導引結構沿對角線設置，因此可以防止移動部分的旋轉和傾斜。

55、另外，在本發明的第二實施方式中，由于在移動部分中設置有重量比磁體輕的線圈，因此可以減少用于執行自動聚焦功能的電流消耗。

56、此外，在修改實施方式中，與本發明的第二實施方式相比，可以提供具有簡化構型和結構的透鏡驅動裝置。由此，可以降低制造成本。
