本技術涉及光纖通訊，尤其是涉及一種具有防塵功能的光纖適配器。

背景技術：

1、眾所周知，在光纖通訊技術領域中，光纖適配器是比較常見的用于光纖活動連接器對中連接部件，具體的，在現有的光纖零配件領域中，在應用于高密度光纖通訊系統的網絡布局時，常見的在面對數據中心、光纜交換機柜、wdm光通信模塊盒、sfp或者qsfp模塊產品時，或者在其它高密度的布線系統過程中，對用于連接的適配器的結構要求會比較高，比如結構的機械性能及裝配效率，那么現有的適配器產品中結構較多，設置的防塵功能多數為外置的，因此就會導致產品外形結構較大，那么在安裝時就無法應用到高密度的產品布局中，此外，如果產品設置的裝配零件多，開模多，也會導致物料成本高，導致裝配關系復雜，組裝成本高，同時多個零配件在組裝過程中容易造成損壞，增加額外的成本，因此，需要提供一種裝配方便，結構簡單，機械性好，可以進行一體式裝配，組裝效率高的用光纖適配器。

技術實現思路

1、基于此，本實用新型提供一種裝配簡單方便、組裝效率高的適用于高密度布線系統中的光纖適配器。

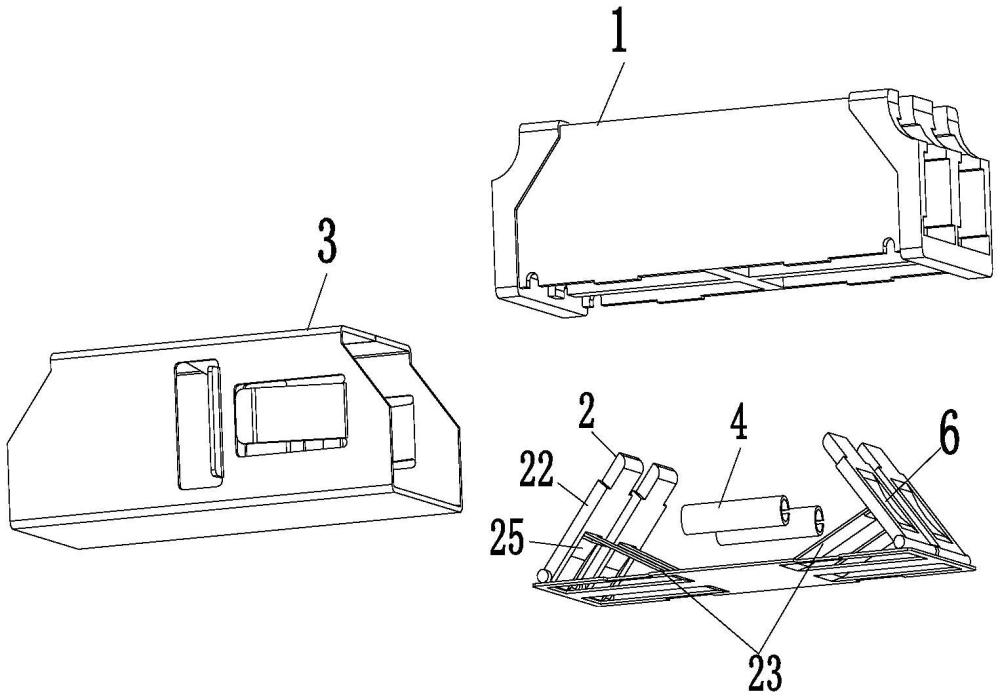

2、本實用新型實施例提供一種光纖適配器，包括主體連接組件、防塵擋片組件及連接套組件，所述主體連接組件包括主體連接本體，所述主體連接本體上設有裝配連接面，所述連接套組件設置于所述主體連接本體內，所述防塵擋片組件連接于裝配連接面上，所述防塵擋片組件包括按壓擋片機構，所述按壓擋片機構連接于所述主體連接本體后在主體連接本體的端面上形成防塵端面，所述防塵擋片組件還包括外套連接本體，當所述按壓擋片機構連接于裝配連接面上后，所述外套連接本體用于在主體連接本體面上形成一體的包覆型外套層。

3、優選地，主體連接本體上還設有主體面，所述主體面為所述裝配連接面的相對面，所述裝配連接面上設有裝配連接槽的中部設有橫向隔斷板，所述橫向隔斷板上貫穿連接有連接套位，所述連接套位用于連接所述連接套組件。

4、優選地，所述主體連接本體的兩端設有斜面狀端口，所述斜面狀端口與裝配連接槽相連通，裝配連接槽設有兩個以上，兩個裝配連接槽相鄰設置，所述裝配連接槽內形成有裝配空間，所述按壓擋片機構連接于所述裝配空間內。

5、優選地，所述按壓擋片機構包括擋片連接板、第一按壓彈片及第二按壓彈片，所述擋片連接板的表面上開設有面板連接孔位，所述面板連接孔位至少開設有四個以上，每兩個面板連接孔位為一組設置于擋片連接板的兩邊，每組中的每個面板連接孔位間隔設置。

6、優選地，所述面板連接孔位的一孔邊連接所述第一按壓彈片，另一孔邊上連接所述第二按壓彈片，所述第一按壓彈片的一面上設有與第二按壓彈片的端面相平滑接觸的滑行槽面。

7、優選地，所述第二按壓彈片的一端一體成型連接于所述面板連接孔位的一邊，第二按壓彈片的另一端為自由端，活動式抵接在滑行槽面上，在滑行槽面上進行上下滑動。

8、優選地，所述第一按壓彈片的另一面上設有弧形槽，所述弧形槽的底面為弧形槽底面，所述第一按壓彈片設有兩組以上，每組第一按壓彈片包括至少兩個側邊按壓彈片，每組第一按壓彈片在擋片連接板的兩側形成彈性按壓的防塵擋片，當按壓擋片機構連接于主體連接本體上后，擋片連接板兩側的第一按壓彈片會在主體連接本體上的斜面狀端口上形成密封的防塵面。

9、優選地，所述主體連接本體的第一面為主體面，第二面為裝配連接面，所述主體面上開設有方形槽，所述方形槽設有四個以上，每個所述方形槽按四邊形狀間隔分布。

10、優選地，所述外套連接本體的兩側的中部設有中部彈片，靠近所述中部彈片的位置處設有連接彈片，所述連接彈片用于連接外部的機箱內壁。

11、優選地，所述外套連接本體設有第一外套表面和第二外套表面，所述第一外套表面為外套連接本體的正面，所述第二外套表面為外套連接本體的背面，所述第一外套表面上設有凹槽面，所述第二外套表面為平滑面。

12、本實用新型的有益效果為：本實用新型提供一種光纖適配器，設置了主體連接本體、按壓擋片機構及外套連接本體，按壓擋片機構連接于主體連接本體后在主體連接本體的兩個端面上形成防塵端面，同時外套連接本體在主體連接本體面上形成一體的包覆型外套層，按壓擋片機構與主體連接本體裝配方便，減少了裝配體的零部件設計，結構的機械性性能好，可以進行一體式裝配，組裝效率高。

技術特征：

1.一種光纖適配器，其特征在于：包括主體連接組件、防塵擋片組件及連接套組件，所述主體連接組件包括主體連接本體，所述主體連接本體上設有裝配連接面，所述連接套組件設置于所述主體連接本體內，所述防塵擋片組件連接于裝配連接面上，所述防塵擋片組件包括按壓擋片機構，所述按壓擋片機構連接于所述主體連接本體后在主體連接本體的端面上形成防塵端面，所述防塵擋片組件還包括外套連接本體，當所述按壓擋片機構連接于裝配連接面上后，所述外套連接本體用于在主體連接本體面上形成一體的包覆型外套層。

2.如權利要求1所述的光纖適配器，其特征在于，主體連接本體上還設有主體面，所述主體面為所述裝配連接面的相對面，所述裝配連接面上設有裝配連接槽的中部設有橫向隔斷板，所述橫向隔斷板上貫穿連接有連接套位，所述連接套位用于連接所述連接套組件。

3.如權利要求1所述的光纖適配器，其特征在于，所述主體連接本體的兩端設有斜面狀端口，所述斜面狀端口與裝配連接槽相連通，裝配連接槽設有兩個以上，兩個裝配連接槽相鄰設置，所述裝配連接槽內形成有裝配空間，所述按壓擋片機構連接于所述裝配空間內。

4.如權利要求1所述的光纖適配器，其特征在于，所述按壓擋片機構包括擋片連接板、第一按壓彈片及第二按壓彈片，所述擋片連接板的表面上開設有面板連接孔位，所述面板連接孔位至少開設有四個以上，每兩個面板連接孔位為一組設置于擋片連接板的兩邊，每組中的每個面板連接孔位間隔設置。

5.如權利要求4所述的光纖適配器，其特征在于，所述面板連接孔位的一孔邊連接所述第一按壓彈片，另一孔邊上連接所述第二按壓彈片，所述第一按壓彈片的一面上設有與第二按壓彈片的端面相平滑接觸的滑行槽面。

6.如權利要求5所述的光纖適配器，其特征在于，所述第二按壓彈片的一端一體成型連接于所述面板連接孔位的一邊，第二按壓彈片的另一端為自由端，活動式抵接在滑行槽面上，在滑行槽面上進行上下滑動。

7.如權利要求6所述的光纖適配器，其特征在于，所述第一按壓彈片的另一面上設有弧形槽，所述弧形槽的底面為弧形槽底面，所述第一按壓彈片設有兩組以上，每組第一按壓彈片包括至少兩個側邊按壓彈片，每組第一按壓彈片在擋片連接板的兩側形成彈性按壓的防塵擋片，當按壓擋片機構連接于主體連接本體上后，擋片連接板兩側的第一按壓彈片會在主體連接本體上的斜面狀端口上形成密封的防塵面。

8.如權利要求1所述的光纖適配器，其特征在于，所述主體連接本體的第一面為主體面，第二面為裝配連接面，所述主體面上開設有方形槽，所述方形槽設有四個以上，每個所述方形槽按四邊形狀間隔分布。

9.如權利要求1所述的光纖適配器，其特征在于，所述外套連接本體的兩側的中部設有中部彈片，靠近所述中部彈片的位置處設有連接彈片，所述連接彈片用于連接外部的機箱內壁。

10.如權利要求9所述的光纖適配器，其特征在于，所述外套連接本體設有第一外套表面和第二外套表面，所述第一外套表面為外套連接本體的正面，所述第二外套表面為外套連接本體的背面，所述第一外套表面上設有凹槽面，所述第二外套表面為平滑面。

技術總結
本技術提供一種光纖適配器，包括主體連接組件、防塵擋片組件及連接套組件，所述主體連接組件包括主體連接本體，所述主體連接本體上設有裝配連接面，所述連接套組件設置于所述主體連接本體內，所述防塵擋片組件連接于裝配連接面上，所述防塵擋片組件包括按壓擋片機構；本技術提供的光纖適配器減少了裝配體的零部件設計，結構的機械性性能好，可以進行一體式裝配，組裝效率高。

技術研發人員：梁展聰,武選茂
受保護的技術使用者：廣州光耀通訊設備有限公司
技術研發日：20240705
技術公布日：2025/4/28
