本技術涉及光學透鏡設計，更具體的是涉及一種多面馬賽克像素透鏡。

背景技術：

1、在現有的光學透鏡設計中，通常使用的是光滑或連續的表面來達到所需的光學效果，然而，這些傳統設計在創造特殊的光學效果，如像素化或馬賽克效果方面存在局限，此外，現有的透鏡設計往往缺乏靈活的視角和顏色調整功能，這限制了它們?cè)谒囆g(shù)和裝飾領域的應用。

技術實現思路

1、本實用新型的目的在于提供一種多面馬賽克像素透鏡，所述透鏡利用多個矩形切面來控制光線的折射和反射，從而產生獨特的馬賽克視覺效果，以解決上述背景技術中的不足。

2、本實用新型為了實現上述目的具體采用以下技術方案：

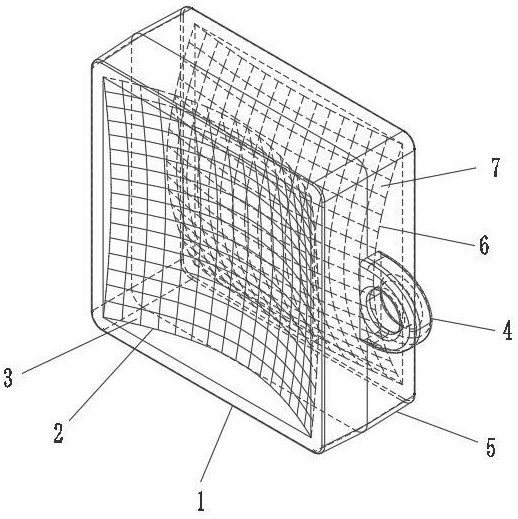

3、本實用新型提出了一種多面馬賽克像素透鏡，包括有第一凹透鏡塊和第二凹透鏡塊：

4、第一凹透鏡塊外表面設有由多個第一矩形切面構成的第一曲面；

5、第二凹透鏡塊外表面設有由多個第二矩形切面構成的第二曲面；

6、（外表面為第一凹透鏡塊、第二凹透鏡塊的形狀最大面積的一表面）

7、第一矩形切面和第二矩形切面數量、大小相同；

8、第一曲面圍繞于第二曲面的最深凹處中心點進行0-360°的角度設置；

9、第一曲面與第二曲面的最深凹處相互靠近或相貼或重合。

10、作為本實用新型的一種優選技術方案，所述第一矩形切面與第二矩形切面均為正方形切面。

11、作為本實用新型的一種優選技術方案，所述第一矩形切面與第二矩形切面的數量均為256個。

12、作為本實用新型的一種優選技術方案，第一矩形切面和第二矩形切面的各個表面均可設置不同顏色的涂層。

13、作為本實用新型的一種優選技術方案，第一凹透鏡塊和第二凹透鏡塊的側面均設有相對配合的吊環。

14、作為本實用新型的一種優選技術方案，第一曲面圍繞于第二曲面的最深凹處中心點進行180°的角度設置。

15、作為本實用新型的一種優選技術方案，第一曲面和第二曲面均可相互獨立旋轉設置。

16、本實用新型的有益效果如下：

17、本實用新型通過兩個凹透鏡塊為特色，其外表面的矩形切面可形成可調節曲面，能圍繞中心點0-360°旋轉，這一創新設計使用戶通過簡單調整就能改變光線的折射和反射，從而輕松觀察到多樣的馬賽克像素風格圖像，這種靈活性不僅豐富了視覺體驗，還為藝術創作、攝影和日常生活增添了趣味，其獨特性和實用性在多個領域都有廣泛應用前景。

技術特征：

1.一種多面馬賽克像素透鏡，其特征在于，包括有第一凹透鏡塊和第二凹透鏡塊：

2.根據權利要求1所述的一種多面馬賽克像素透鏡，其特征在于，所述第一矩形切面與第二矩形切面均為正方形切面。

3.根據權利要求1所述的一種多面馬賽克像素透鏡，其特征在于，所述第一矩形切面與第二矩形切面的數量均為256個。

4.根據權利要求1或3所述的一種多面馬賽克像素透鏡，其特征在于，第一矩形切面和第二矩形切面的各個表面均可設置不同顏色的涂層。

5.根據權利要求1所述的一種多面馬賽克像素透鏡，其特征在于，第一凹透鏡塊和第二凹透鏡塊的側面均設有相對配合的吊環。

6.根據權利要求1所述的一種多面馬賽克像素透鏡，其特征在于，第一曲面圍繞于第二曲面的最深凹處中心點進行180°的角度設置。

7.根據權利要求1所述的一種多面馬賽克像素透鏡，其特征在于，第一曲面和第二曲面均可相互獨立旋轉設置。

技術總結
本技術涉及光學透鏡設計技術領域，更具體的是涉及一種多面馬賽克像素透鏡，包括有第一凹透鏡塊和第二凹透鏡塊：第一凹透鏡塊外表面設有由多個第一矩形切面構成的第一曲面；第二凹透鏡塊外表面設有由多個第二矩形切面構成的第二曲面；第一矩形切面和第二矩形切面數量、大小相同等。本技術通過兩個凹透鏡塊為特色，其外表面的矩形切面可形成可調節曲面，能圍繞中心點0?360°旋轉，這一創新設計使用戶通過簡單調整就能改變光線的折射和反射，從而輕松觀察到多樣的馬賽克像素風格圖像，這種靈活性不僅豐富了視覺體驗，還為藝術創作、攝影和日常生活增添了趣味，其獨特性和實用性在多個領域都有廣泛應用前景。

技術研發人員：黃宇陽
受保護的技術使用者：泉州市星海潮來科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
