本申請涉及光學成像領域，尤其涉及一種超廣角高清光學系統及其應用的攝像模組。

背景技術：

1、近年來汽車輔助駕駛系統迅速發展，而車載光學鏡頭作為汽車獲取外界信息的眼睛，發揮了不可替代的作用。為了滿足更高的成像質量要求以及更大的視覺范圍，需要鏡片合理搭配，然而目前市場上的很多鏡頭，存在著視場范圍小、清晰度較差、高低溫度下性能衰減量大、相對照度低等缺點。

技術實現思路

1、為克服現有鏡頭存在的視場范圍小、清晰度較差、高低溫度下性能衰減量大、相對照度低的缺點，本申請?zhí)峁┝艘环N超廣角、高清的分辨率、高低溫下性能穩定、高照度的光學系統及其應用的攝像模組，在車載智能駕駛領域具有巨大的潛能。

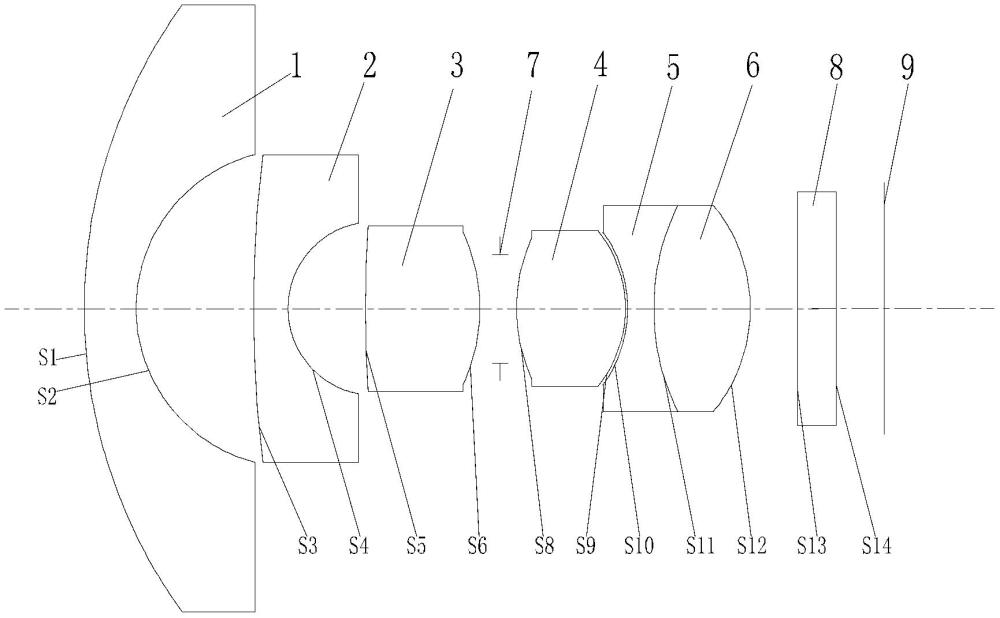

2、一種超廣角高清光學系統，沿光軸從物面到像面依次由第一透鏡、第二透鏡、第三透鏡、第四透鏡、第五透鏡、第六透鏡構成：

3、第一透鏡的物面?zhèn)葹橥姑妫衩鎮葹榘济妫涔饨苟葹樨?fù)；

4、第二透鏡的物面?zhèn)葹橥姑妫衩鎮葹榘济妫涔饨苟葹樨?fù)；

5、第三透鏡具備正光焦度；

6、第四透鏡的物面?zhèn)葹橥姑婊虬济妫衩鎮葹橥姑妫涔饨苟葹檎?/p>

7、第五透鏡具備光焦度；

8、第六透鏡具備光焦度；

9、優選的，該光學系統的各透鏡滿足如下條件：

10、-7.0mm＜f1＜-6.1mm；

11、-5.3?mm＜f2＜-2.9mm；

12、4.5mm＜f3＜10.5mm；

13、3.0mm＜f4＜8.5mm；

14、-4.5mm＜f5＜3.5mm；

15、-3.7mm＜f6＜5.7mm；

16、其中，f1為第一透鏡的焦距，f2為第二透鏡的焦距，f3為第三透鏡的焦距，f4為第四透鏡的焦距，f5為第五透鏡的焦距，f6為第六透鏡的焦距。

17、優選的，該光學系統的各透鏡滿足如下條件：

18、nd1＞1.8,vd1＜43；

19、nd2＜1.55,vd2＞55；

20、nd3＞1.62,vd3＜30；

21、nd4＞1.45,vd4＜85；

22、nd5＞1.53,vd5＜56；

23、nd6＞1.53,vd6＜56；

24、其中，nd1為第一透鏡的折射率，vd1為第一透鏡的阿貝數；nd2為第二透鏡的折射率，vd2為第二透鏡的阿貝數；nd3為第三透鏡的折射率，vd3為第三透鏡的阿貝數；nd4為第四透鏡的折射率，vd4為第四透鏡的阿貝數；nd5為第五透鏡的折射率，vd5為第五透鏡的阿貝數；nd6為第六透鏡的折射率，vd6為第六透鏡的阿貝數。

25、優選的，該光學系統的最大視場的相對照度滿足：ri?≥?45%。

26、優選的，第一透鏡物面?zhèn)鹊那拾霃絩1滿足：r1?＜?13mm。

27、優選的，第三透鏡物面?zhèn)鹊那拾霃絩1滿足：-11mm?＜?r1?＜?17mm。

28、優選的，該光學系統的光學總長ttl滿足：ttl?≤?19?mm。

29、優選的，第三透鏡、第四透鏡為玻璃或塑料鏡片。

30、優選的，該光學系統的水平方向場角fov滿足：?fov≥200°，最大像圓滿足：mic≥5.76mm。

31、優選的，光闌設于第三透鏡和第四透鏡之間。

32、優選的，第五透鏡與第六透鏡相互粘合形成組合透鏡。

33、另一方面，本申請實施例還提供一種攝像模組，至少包括光學鏡頭，所述光學鏡頭內安裝有上述的車載鏡頭超廣角高清光學系統。

34、與現有技術相比，本申請的有益效果如下：

35、本發明提供一種超廣角高清光學系統及其應用的攝像模組，主要由6枚透鏡構成，第一透鏡的物面?zhèn)葹橥姑妫衩鎮葹榘济妫涔饨苟葹樨?fù)；第二透鏡的物面?zhèn)葹橥姑妫衩鎮葹榘济妫涔饨苟葹樨?fù)；第三透鏡具備正光焦度；第四透鏡的物面?zhèn)葹橥够虬济妫衩鎮葹橥姑妫涔饨苟葹檎坏谖逋哥R具備光焦度；第六透鏡具備光焦度。鏡片枚數合理，結構簡單，通過合理分配鏡片光焦度，優化鏡頭像差，提升光學系統的成像質量，兼顧超廣角、高照度、溫度特性優異的特性，在市場上具有巨大的潛能。

技術特征：

1.一種超廣角高清光學系統，沿光軸從物面到像面依次由第一透鏡、第二透鏡、第三透鏡、第四透鏡、第五透鏡、第六透鏡構成，其特征在于：

2.根據權利要求1所述的超廣角高清光學系統，其特征在于：該光學系統的各透鏡滿足如下條件：

3.?根據權利要求1所述的超廣角高清光學系統，其特征在于：該光學系統的最大視場的相對照度滿足：ri?≥?45%。

4.?根據權利要求1所述的超廣角高清光學系統，其特征在于：第一透鏡物面?zhèn)鹊那拾霃絩1滿足：r1?＜?13mm。

5.?根據權利要求1所述的超廣角高清光學系統，其特征在于：第三透鏡物面?zhèn)鹊那拾霃絩1滿足：-11mm?＜?r1?＜?17mm。

6.?根據權利要求1所述的超廣角高清光學系統，其特征在于：該光學系統的光學總長ttl滿足：ttl?≤?19?mm。

7.根據權利要求1所述的超廣角高清光學系統，其特征在于：第三透鏡和第四透鏡為玻璃或塑料鏡片。

8.?根據權利要求1所述的超廣角高清光學系統，其特征在于：該光學系統的水平方向場角fov滿足：?fov≥200°，最大像圓滿足：mic≥5.76mm。

9.根據權利要求1所述的超廣角高清光學系統，其特征在于：光闌設于第三透鏡和第四透鏡之間。

10.一種攝像模組，至少包括光學鏡頭，其特征在于：所述光學鏡頭內安裝有權利要求1-9任一項所述的超廣角高清光學系統。

技術總結
本發明提供一種超廣角高清光學系統及其應用的攝像模組，主要由6枚透鏡構成，第一透鏡的物面?zhèn)葹橥姑妫衩鎮葹榘济妫涔饨苟葹樨?fù)；第二透鏡的物面?zhèn)葹橥姑妫衩鎮葹榘济妫涔饨苟葹樨?fù)；第三透鏡具備正光焦度；第四透鏡的物面?zhèn)葹橥够虬济妫衩鎮葹橥姑妫涔饨苟葹檎坏谖逋哥R具備光焦度；第六透鏡具備光焦度。鏡片枚數合理，結構簡單，通過合理分配鏡片光焦度，優化鏡頭像差，提升光學系統的成像質量，兼顧超廣角、高照度、溫度特性優異的特性，在市場上具有巨大的潛能。

技術研發人員：姚港,汪鴻飛,李韻,黃林祥,席愛平,劉洪海,楊文冠
受保護的技術使用者：廣東弘景光電科技股份有限公司
技術研發日：
技術公布日：2025/4/24
