本發明涉及一種與用于例如復印機或打印機的成像設備一起使用的顯影劑供應裝置。例如，例如復印機或打印機的成像設備通過使用電子照相成像處理在例如紙張的記錄材料上形成圖像。例如，包括電子照相復印機、電子照相打印機（例如，led打印機、激光束打印機等）、電子照相傳真機設備等。此外，用于與此種成像設備一起使用的顯影劑供應裝置（以下也稱為“調色劑盒”）包括容納容器，容納容器中容納了至少顯影劑（以下也稱為“調色劑”）。此外，顯影劑供應裝置包括用于將容納的調色劑從調色劑盒排出的排出裝置，并且指的是其中這些器件（構件）被整體構成并且制成為可從成像設備主組件安裝和拆卸的顯影劑供應裝置。

背景技術：

1、在日本專利申請特開（jp-a）?2010-256894中，如圖16所示的第一比較示例，調色劑盒b100設置有用于容納調色劑的調色劑容納部分117和用于排出調色劑的泵部分121。此外，通過利用由泵部分121產生的空氣流，可以從排出開口123向下排出調色劑容納部分117中的調色劑。

技術實現思路

1、發明要解決的技術問題

2、然而，在jp-a?2010-256894的圖16所示的調色劑盒b100中，排出開口123設置在泵部分121附近的正下方，并且因此，從排出開口123到調色劑供應目的地的距離和方向受到限制。

3、發明目的

4、本發明的目的是提供一種顯影劑供應裝置，其提高了從排出開口到調色劑供應目的地的距離和方向的自由度。

5、根據本發明的顯影劑供應裝置的代表性構造包括：泵部分，所述泵部分容積是可變的；進給路徑部分，所述進給路徑部分包括在一個端部處連接到泵部分的連接開口并在另一個端部處包括排出開口；和顯影劑容納部分，所述顯影劑容納部分連接到進給路徑部分的上述一個端部和上述另一個端部之間的中間部分并且用于容納顯影劑。

6、發明效果

7、根據本發明，提高了從排出開口到調色劑供應目的地的距離和方向的自由度。

技術特征：

1.一種成像設備，包括:

2.根據權利要求1所述的成像設備，其中，在所述進給路徑部分的相對于所述進給路徑部分與所述第二顯影劑容納部分連通的部分位于所述泵部分側上的部分中，所述連接開口的橫截面面積大于所述進給路徑部分與所述第二顯影劑容納部分連通的所述部分的橫截面面積。

3.根據權利要求1或2所述的成像設備，其中，在所述進給路徑部分的相對于所述進給路徑部分與所述第二顯影劑容納部分連通的部分位于所述排出開口側上的部分中，所述進給路徑部分的位于所述第二顯影劑容納部分與所述進給路徑部分連通的一側上的一個端部布置在與作為所述進給路徑部分的所述另一端部的所述排出開口相同的高度處或比其更低的位置處。

4.根據權利要求1-3中任一項所述的成像設備，其中，在所述進給路徑部分的相對于所述進給路徑部分與所述第二顯影劑容納部分連通的部分位于所述排出開口側上的部分中，所述進給路徑部分的位于所述顯影劑容納部分與所述進給路徑部分連通的一側上的一個端部相對于豎直方向布置在最低位置處。

5.根據權利要求1-3中任一項所述的成像設備，其中，在所述進給路徑部分的相對于所述進給路徑部分與所述第二顯影劑容納部分連通的部分位于所述泵部分側上的部分中，所述進給路徑部分的位于所述第二顯影劑容納部分與所述進給路徑部分連通的一側上的一個端部相對于豎直方向布置在最低位置處。

6.根據權利要求1-5中任一項所述的成像設備，其中，在當所述泵部分被壓縮時的空氣流動方向上，關于所述進給路徑部分的通過投影所述顯影劑位于的部分的位于所述泵部分側上的部分的橫截面獲得的外部形態，

7.根據權利要求1-6中任一項所述的成像設備，其中，所述連接開口布置在所述進給路徑部分的所述進給路徑部分與所述第二顯影劑容納部分連通的部分的上方，并且其中所述泵部分連接到所述進給路徑部分的方向是向下的方向，并且其中所述進給路徑部分的所述進給路徑部分與所述第二顯影劑容納部分連通的所述部分布置在所述第二顯影劑容納部分的下方。

8.根據權利要求1所述的成像設備，其中，所述顯影劑供應裝置能夠安裝到在所述成像設備中使用的盒中以及能夠從所述盒拆卸。

技術總結

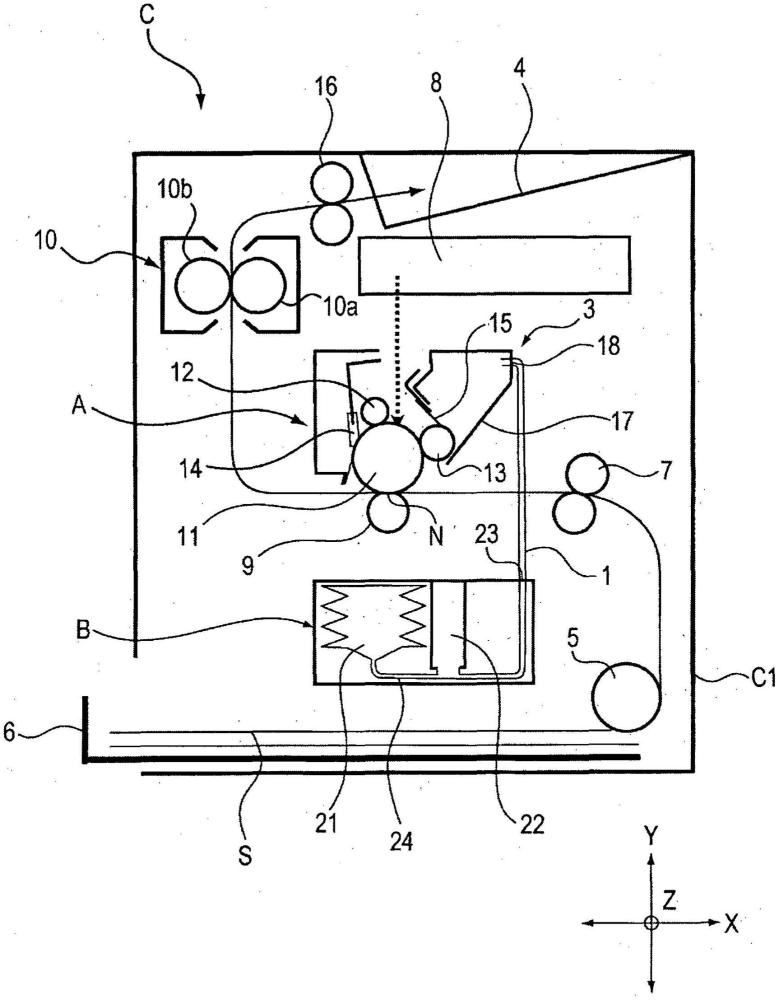

本公開涉及一種顯影劑供應裝置以及一種成像設備，所述顯影劑供應裝置包括：泵部分21，其容積是可變的；進給路徑部分24，其在一個端部處包括連接到所述泵部分21的連接開口并且在另一個端部處包括排出開口23；以及調色劑容納部分22，其連接到所述進給路徑部分24的一個端部和另一個端部之間的中間部分并且用于容納調色劑。所述泵部分21的容積變化量大于從所述進給路徑部分24的連接開口到排出開口23的總容積。

技術研發人員：松崎祐臣,荻野博基,上杉哲夫
受保護的技術使用者：佳能株式會社
