本公開屬于顯示，具體涉及一種顯示模組及其制備方法、顯示裝置。

背景技術：

1、在實現三維立體顯示眾多的技術當中，祼眼立體顯示由于無需觀看者戴眼鏡的優點使得它在三維立體顯示領域中備受青睞。目前，實現祼眼立體顯示技術的主要方式是通過在顯示面板前或者后設置光柵，在水平方向上將顯示面板的像素單元分割為奇數列像素和偶數列像素，從而為觀看者的左右眼分別提供兩幅不同的圖像，利用觀看者左眼圖像和右眼圖像的視差效應形成景深，進而產生立體顯示效果。

技術實現思路

1、本公開旨在至少解決現有技術中存在的技術問題之一，提供一種顯示模組及其制備方法、顯示裝置。

2、第一方面，解決本公開技術問題所采用的技術方案是一種顯示模組，包括顯示面板和位于所述顯示面板出光側的光學元件；所述顯示面板包括呈陣列排布的多個子像素；所述光學元件的焦平面位于所述多個子像素所在的位置；

3、所述光學元件包括沿行方向并排設置的n個透鏡，其中每m個連續的所述透鏡組成一個透鏡周期組；m為小于或等于n的正整數；n為大于或等于1的正整數；

4、所述多個子像素劃分為多個顯示單元，每個所述顯示單元包括m×n個所述子像素；m表示行數，n表示列數，m和n均為大于或等于2的正整數；

5、其中，e表示瞳距，k1表示立體移動觀看平滑的運動視差，且k1≤10mm；

6、tan(θ)＝a/(m×k2)，其中，θ表示所述透鏡垂直方向傾角，a為大于或等于1的整數，k2表示所述子像素的寬長比；

7、n＝d1×(l+h)/(l×px)，其中，d1表示所述透鏡水平方向的口徑尺寸，l表示觀看距離，h表示所述透鏡的焦距，px表示水平方向單個所述子像素的尺寸；

8、一列所述顯示單元對應一個所述透鏡周期組。

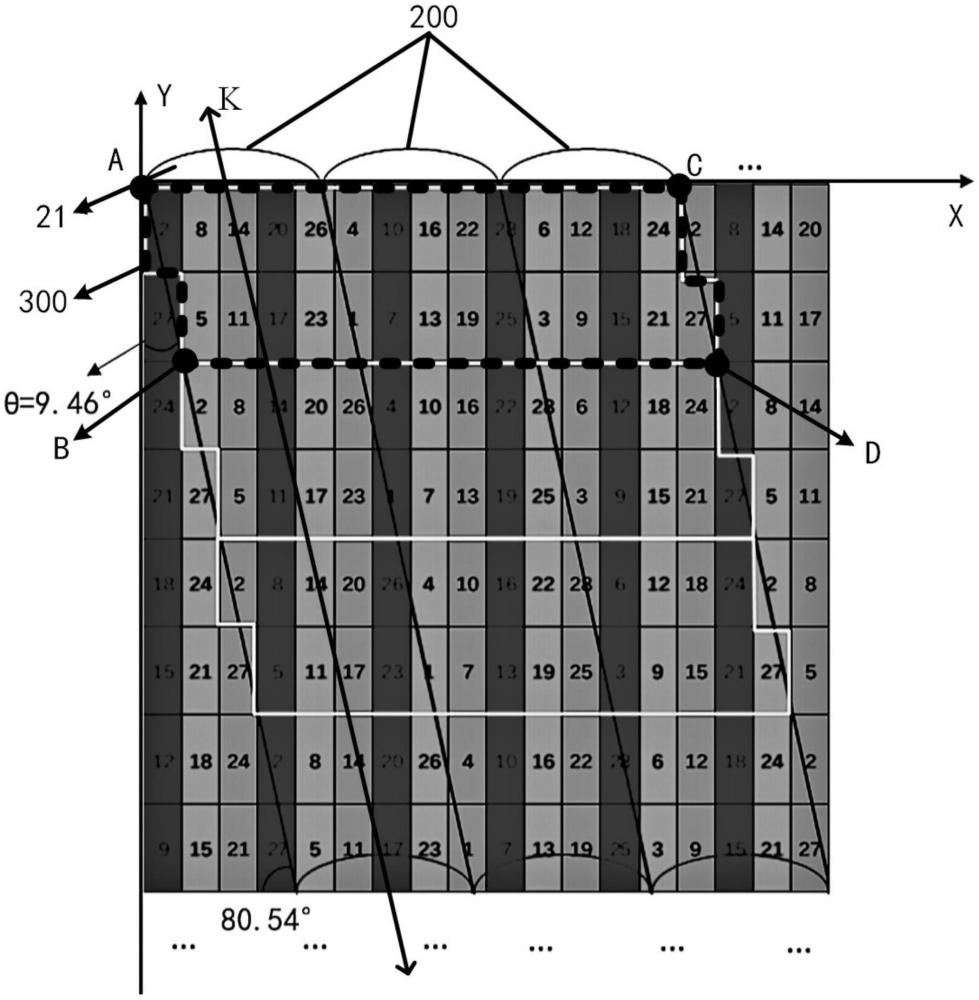

9、在一些實施例中，所述顯示單元中的第(1,1)個所述子像素的左邊界和與之對應的所述透鏡周期組的左邊界的第一交點，為第(1,1)個所述子像素的左上端點；所述顯示單元中的第(m,1)個所述子像素的左邊界和與之對應的所述透鏡周期組的左邊界的第二交點，為第(m,1)個所述子像素的左下端點；所述顯示單元中的第(1,n)個所述子像素的右邊界和與之對應的所述透鏡周期組的右邊界的第三交點，為第(1,n)個所述子像素的右上端點；所述顯示單元中的第(m,n)個所述子像素的右邊界和與之對應的所述透鏡周期組的右邊界的第四交點，為第(m,n)個所述子像素的右下端點。

10、在一些實施例中，所述透鏡中沿其自身長軸方向延伸的中心線，將所述透鏡劃分為沿所述水平方向并排設置的第一子區和第二子區；

11、位于所述第一子區的多個所述子像素，用于顯示左眼圖像；位于所述第二子區的多個所述子像素，用于顯示右眼圖像；對于位于所述中心線上的所述子像素，位于所述第一子區的發光面積大于或等于位于所述第二子區的發光面積時，用于顯示左眼圖像，位于所述第二子區的發光面積大于位于所述第二子區的發光面積時，用于顯示右眼圖像。

12、在一些實施例中，所述顯示模組還包括設置在所述顯示面板與所述光學元件之間的液晶層；

13、所述顯示面板包括顯示基板、設置在所述顯示基板上的配向膜、以及設置在所述配向膜背離所述顯示基板一側的多個支撐部；所述支撐部用于支撐所述透鏡；

14、所述透鏡靠近所述顯示基板的第一表面具有沿所述透鏡長軸方向延伸的第一痕跡；所述配向膜背離所述顯示基板的第二表面具有沿所述透鏡長軸方向延伸的第二痕跡；所述支撐部中的第三表面具有沿所述透鏡長軸方向延伸的第三痕跡；所述第三表面是所述支撐部中除了與所述配向膜接觸的表面外其余的表面。

15、在一些實施例中，所述透鏡的材料在所述第一表面包括沿所述液晶層的液晶分子的長軸方向延伸的高分子支鏈；和/或，所述配向膜的材料在所述第二表面包括沿所述液晶分子的長軸方向延伸的高分子支鏈；和/或，所述支撐部的材料在所述第三表面包括沿所述液晶分子的長軸方向延伸的高分子支鏈。

16、在一些實施例中，所述透鏡的材料包括聚丙烯酸樹脂和環氧樹脂中的任一者與融合材料的結合；和/或，所述配向膜的材料包括聚丙烯酸樹脂和環氧樹脂中的任一者與融合材料的結合；和/或，所述支撐部的材料包括聚丙烯酸樹脂和環氧樹脂中的任一者與融合材料的結合；

17、所述融合材料是第一材料、第二材料和第三材料融合后的材料；

18、所述第一材料是帶有螺二芴結構的芳香族二胺單體，2-(3,5-二氨基苯)-9,9′-螺二芴(35dabsbf)，2-(2,4-二氨基苯)-9,9′-螺二芴(24dabsbf)，6fda，cbda和pdma進行化學反應后形成的材料；所述第二材料是第2代超支化聚合物單體；所述第三材料是聚倍半硅氧烷。

19、在一些實施例中，所述透鏡的材料包括聚丙烯酸樹脂和環氧樹脂中的任一者與融合材料的結合；和/或，所述配向膜的材料包括聚丙烯酸樹脂和環氧樹脂中的任一者與融合材料的結合；和/或，所述支撐部的材料包括聚丙烯酸樹脂和環氧樹脂中的任一者與融合材料的結合；

20、所述融合材料是第一材料、第二材料、第三材料和第四材料融合后的材料；

21、所述第一材料是帶有螺二芴結構的芳香族二胺單體，2-(3,5-二氨基苯)-9,9′-螺二芴(35dabsbf)，2-(2,4-二氨基苯)-9,9′-螺二芴(24dabsbf)，6fda，cbda和pdma進行化學反應后形成的材料；所述第二材料是第2代超支化聚合物單體；所述第三材料是聚倍半硅氧烷；所述第四材料是紫外光引發劑。

22、在一些實施例中，所述配向膜的材料與所述支撐部的材料相同。

23、在一些實施例中，一個所述透鏡在水平方向上覆蓋4～8個所述子像素。

24、在一些實施例中，所述透鏡長軸方向與垂直方向之間的夾角在7°～40°之間。

25、在一些實施例中，所述透鏡的節距在100-550um之間，所述透鏡的拱高在20-100um之間；所述透鏡之間通過連接部連接為一體柱鏡光柵結構，所述連接部的厚度在0-10um之間。

26、第二方面，本公開實施例還提供了一種顯示模組的制備方法，其被配置為制備如第一方面中任一項所述的顯示模組；

27、提供一顯示面板；所述顯示面板包括呈陣列排布的多個子像素；

28、在所述顯示面板上制作光學元件；所述光學元件的焦平面位于所述多個子像素所在的位置；所述光學元件包括沿行方向并排設置的n個透鏡，其中每m個連續的所述透鏡組成一個透鏡周期組；m為小于或等于n的正整數；n為大于或等于1的正整數；

29、所述多個子像素劃分為多個顯示單元，每個所述顯示單元包括m×n個所述子像素；m表示行數，n表示列數，m和n均為大于或等于2的正整數；其中，e表示瞳距，k1表示立體移動觀看平滑的運動視差，且k1≤10mm；tan(θ)＝a/(m×k2)，其中，θ表示所述透鏡垂直方向傾角，a為大于或等于1的整數，k2表示所述子像素的寬長比；n＝d1×(l+h)/(l×px)，其中，d1表示所述透鏡水平方向的口徑尺寸，l表示觀看距離，h表示所述透鏡的焦距，px表示水平方向單個所述子像素的尺寸；

30、一列所述顯示單元對應一個所述透鏡周期組。

31、在一些實施例中，制作所述光學元件的步驟包括：

32、提供一第一襯底基板；

33、在所述第一襯底基板上涂布所述透鏡的材料；

34、利用軟模板壓印所述透鏡的材料，并利用uv曝光工藝固化形成所述光學元件；

35、在所述光學元件背離所述第一襯底基板的第一表面進行配向，形成具有第一跡的光學元件。

36、在一些實施例中，制作配向膜的步驟包括：

37、在顯示基板靠近液晶層的一側涂布所述配向膜的材料，并利用uv曝光工藝固化形成配向材料層；

38、對所述配向材料層背離所述顯示基板的第二表面進行配向，形成第二痕跡。

39、在一些實施例中，配向膜的材料和支撐部的材料相同；

40、制作所述配向膜和所述支撐部的步驟包括：

41、在顯示基板靠近液晶層的一側涂布配向材料，并利用uv曝光工藝固化形成目標材料層；

42、利用掩膜板工藝，在所述目標材料層背離所述顯示基板的一側形成所述配向膜和所述支撐層；

43、對所述配向膜的第二表面和所述支撐部的第三表面進行配向，同時得到第二痕跡和第三痕跡。

44、第三方面，本公開實施例還提供了一種顯示裝置，其中，包括如第一方面中任一項所述的顯示模組。
