本揭示內容是有關于一種光學鏡頭及取像裝置，且特別是有關于一種可抗反射的光學鏡頭及取像裝置。

背景技術：

1、傳統抗反射鍍膜技術所制備的膜層于降低廣波域范圍的反射率的效果不足，且長波長區域的強光會導致影像品質下降，無法滿足高階移動裝置大幅提升的高品質鏡頭要求。此外，光學鏡頭的鏡片數量相應顯著增加，在光學系統設計難度加劇與鏡片數量提升的情況下，在高階多鏡片光學系統與變化劇烈的光學鏡片上研發對廣波域范圍具有優異抗反射效果的鍍膜技術已是趨勢所需。

技術實現思路

1、本揭示內容提供多鏡片的光學系統，其應用多層鍍膜的設計方式，并以特定多重抗反射鍍膜因子進行設計，達到優異廣波域鍍膜配置方程式，再通過抗反射鍍膜層表面的次波長微結構特性，使具多鏡片的高品質光學系統能夠獲得最佳廣波域范圍的抗反射效果，同時解決在劇烈面形變化的光學鏡片上難以克服的大角度強光嚴重反射問題，特別適合應用在彎曲變化的光學鏡片與較高折射率的材質上，使其均能達到全視場且廣波域范圍的均勻抗反射效果，當組合應用在多鏡片光學系統內時，有助于顯著提升高階光學鏡頭的成像品質效果。

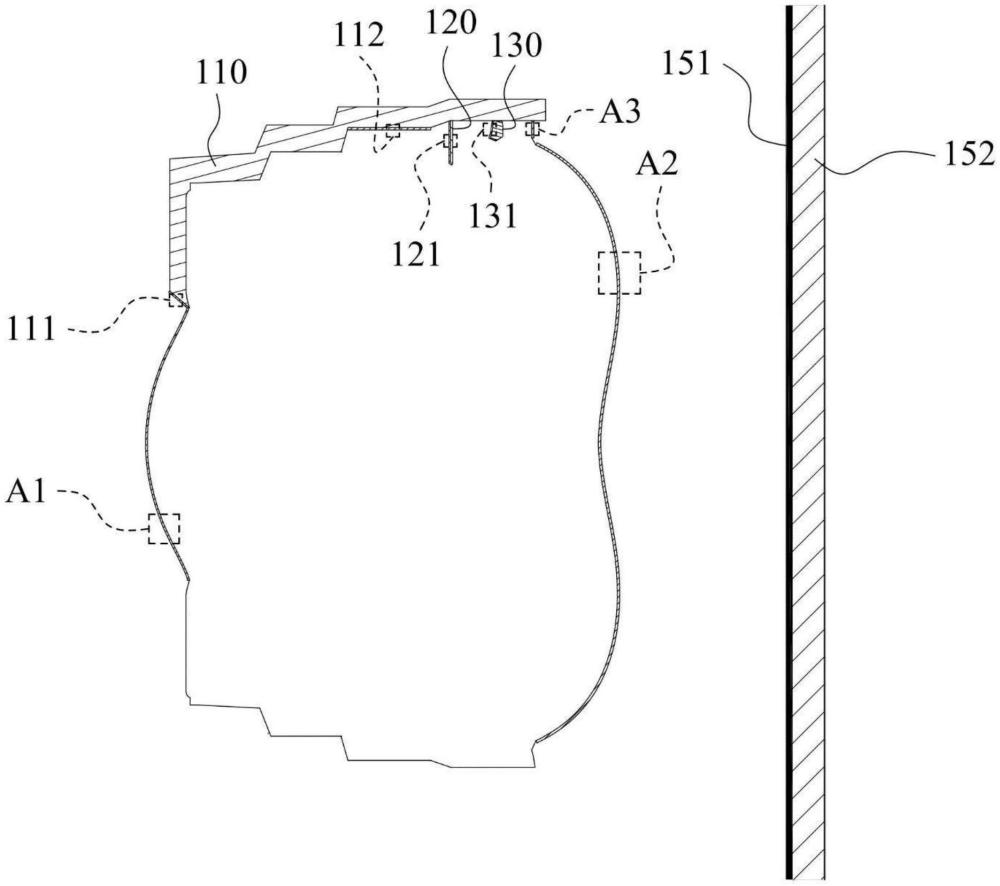

2、依據本揭示內容提供的一種光學鏡頭，其由物側至像側包含至少五光學鏡片。所述至少五光學鏡片中至少一光學鏡片包含一抗反射鍍膜，包含抗反射鍍膜的光學鏡片為塑膠鏡片，抗反射鍍膜位于光學鏡片的物側表面或像側表面，抗反射鍍膜包含多個孔洞，且鄰近抗反射鍍膜外側的所述孔洞的尺寸大于鄰近抗反射鍍膜內側的所述孔洞的尺寸，抗反射鍍膜包含至少二膜層，位于抗反射鍍膜最內側的膜層為一第一膜層，與第一膜層連接的膜層為一第二膜層，第二膜層為al2o3膜層。光學鏡片于光軸上的厚度為ct，光學鏡片表面上與光軸交點間水平位移的最大值為sagmax，光學鏡頭的抗反射鍍膜配置第一因子為far1，far1＝|sagmax|/ct，光學鏡片表面于光學有效徑范圍內的切線斜率的平均值為spavg，光學鏡片表面于光學有效徑范圍內的切線斜率的最小值為spmin，光學鏡頭的抗反射鍍膜配置第二因子為far2，far2＝1/(|spavg|×|spmin|)，光學鏡片材質的折射率為ns，第一膜層材質的折射率為n1，光學鏡頭配置抗反射鍍膜時的超廣波域因子為farw，farw＝100×((n1-ns)/(n1+ns))2，光學鏡頭的抗反射鍍膜配置主因子為far，far＝log(far1×far2×farw)，其滿足下列條件：-7.000≤far<0。

3、依據本揭示內容提供的一種取像裝置，其包含如前段所述的光學鏡頭以及一電子感光元件，且電子感光元件設置于光學鏡頭的一成像面。

4、依據本揭示內容提供的一種電子裝置，其為一移動裝置，且電子裝置包含如前段所述的取像裝置。

5、當far滿足上述條件時，通過將抗反射鍍膜配置在光學系統中最適當的光學鏡片表面，并調整光學鏡片材料與第一膜層材料的組合，有助于發揮最佳廣波域的抗反射效果。

技術特征：

1.一種光學鏡頭，其特征在于，該光學鏡頭由物側至像側包含：

2.根據權利要求1所述的光學鏡頭，其特征在于，該光學鏡頭的抗反射鍍膜配置主因子為far，far＝log(far1×far2×farw)，其滿足下列條件：

3.根據權利要求2所述的光學鏡頭，其特征在于，該光學鏡片于光軸上的厚度為ct，該光學鏡片表面上與光軸交點間水平位移的最大值為sagmax，該光學鏡頭的抗反射鍍膜配置第一因子為far1，far1＝|sagmax|/ct，其滿足下列條件：

4.根據權利要求3所述的光學鏡頭，其特征在于，該光學鏡片表面于光學有效徑范圍內的切線斜率的平均值為spavg，該光學鏡片表面于光學有效徑范圍內的切線斜率的最小值為spmin，該光學鏡頭的抗反射鍍膜配置第二因子為far2，far2＝1/(|spavg|×|spmin|)，其滿足下列條件：

5.根據權利要求1所述的光學鏡頭，其特征在于，該第一膜層為sio2膜層。

6.根據權利要求1所述的光學鏡頭，其特征在于，該光學鏡片材質的折射率為ns，該第一膜層材質的折射率為n1，該光學鏡頭配置該抗反射鍍膜時的超廣波域因子為farw，farw＝100×((n1-ns)/(n1+ns))2，其滿足下列條件：

7.根據權利要求1所述的光學鏡頭，其特征在于，該第一膜層的厚度為tl1，其滿足下列條件：

8.根據權利要求7所述的光學鏡頭，其特征在于，該第二膜層的厚度為tl2，其滿足下列條件：

9.根據權利要求1所述的光學鏡頭，其特征在于，該抗反射鍍膜的總膜厚為ttk，其滿足下列條件：

10.根據權利要求1所述的光學鏡頭，其特征在于，該光學鏡片于波長400nm–700nm的平均反射率為r4070，其滿足下列條件：

11.根據權利要求10所述的光學鏡頭，其特征在于，該光學鏡片于波長500nm–600nm的平均反射率為r5060，其滿足下列條件：

12.根據權利要求1所述的光學鏡頭，其特征在于，該光學鏡片具有最低反射率的谷點波長為wtmin，其滿足下列條件：

13.根據權利要求12所述的光學鏡頭，其特征在于，該光學鏡片具有最低反射率的谷點反射率為rtmin，其滿足下列條件：

14.一種取像裝置，其特征在于，包含：

15.一種電子裝置，是為一移動裝置，其特征在于，該電子裝置包含：

技術總結
本揭示內容提供一種光學鏡頭、取像裝置及電子裝置，光學鏡頭由物側至像側包含至少五光學鏡片。所述至少五光學鏡片中至少一光學鏡片包含一抗反射鍍膜，包含抗反射鍍膜的光學鏡片由一塑膠材料所制成，抗反射鍍膜位于光學鏡片的物側表面或像側表面，抗反射鍍膜包含至少一膜層，位于抗反射鍍膜外側的膜層的材質為金屬氧化物，抗反射鍍膜包含多個孔洞，且鄰近抗反射鍍膜外側的孔洞的尺寸大于鄰近抗反射鍍膜內側的孔洞的尺寸。借此，可以使具有多個光學鏡片的光學鏡頭獲得最佳抗反射效果，能顯著提升光學鏡頭的成像品質。

技術研發人員：張建邦,蔡溫祐,鄧鈞鴻,朱國強
受保護的技術使用者：大立光電股份有限公司
