本技術涉及電泳顯示領域，尤其涉及一種電泳顯示面板及控制方法。

背景技術：

1、電子紙作為一種反射型顯示器，通過反射自然光來顯示屏幕內容，自然光越強顯示越明顯，對人眼具有一定的保護作用，受到人們的關注。作為一種模仿紙張的顯示器，電子紙具有輕薄、工藝簡單、用電量小、護眼以及相比于紙張可以重復利用等特點，具有很大的發展市場。

2、但一般電子紙只能以固定一種角度反射環境光，這樣就會造成在正視電子紙時觀感最佳，側視則會隨著角度增大而使觀感逐漸減弱，影響使用者觀看。

技術實現思路

1、本技術提供了一種電泳顯示面板及驅動方法，以解決上述現有技術中存在的側視電子紙會隨著角度增大而使觀感逐漸減弱的技術問題。

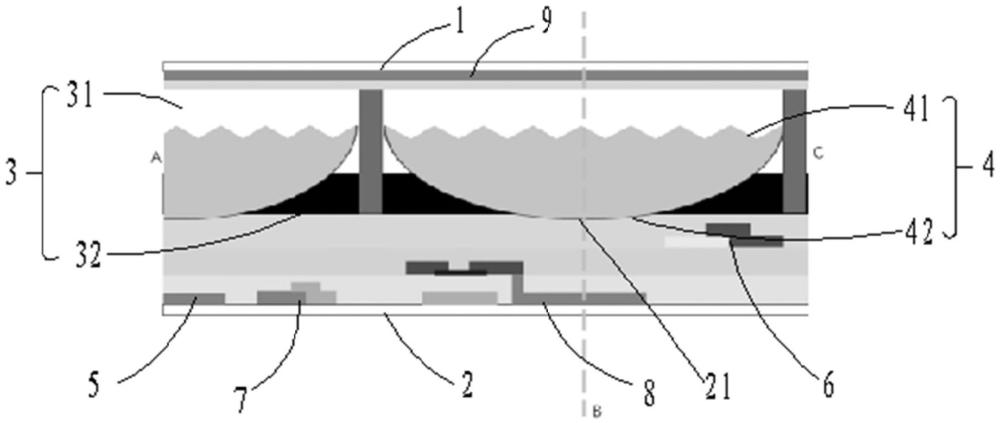

2、本發明提供的電泳顯示面板，其包括：第一基板、第二基板及二者之間的電泳層，所述第一基板包括陣列分布的相互之間間隔設置的子像素，所述電泳層包括位于各所述子像素內的維穩液體和分層設置于所述維穩液體下方的油墨液體；每一所述子像素內均包括至少一個反光結構，所述反光結構浸于所述維穩液體與所述油墨液體之中；所述第二基板形成有對應各所述子像素的水平電場；所述水平電場用于驅動所述反光結構相對所述第一基板的預設位置區域進行偏轉，偏轉的方向及角度與用戶視線相一致。

3、其中，所述電泳顯示面板還包括控制系統和圖像采集設備，所述圖像采集設備用于實時獲取用戶視線信息，并將所述用戶視線信息發送至所述控制系統，所述控制系統對所述用戶視線信息進行處理，得到用戶視線數據，所述控制系統根據所述用戶視線數據調節所述水平電場的方向及大小。

4、其中，所述第二基板形成有對應于每一所述子像素的第一驅動電極和第二驅動電極，所述第一驅動電極和所述第二驅動電極位于每一所述子像素的沿第一方向的兩側，所述控制系統用于分別控制所述第一驅動電極和所述第二驅動電極的電壓，以形成沿所述第一方向的所述水平電場。

5、其中，所述第二基板還形成有對應于每一所述子像素的第三驅動電極，所述第三驅動電極位于每一所述子像素的沿第二方向的一側，所述第三驅動電極間隔位于所述第一驅動電機與所述第二驅動電極之間，所述控制系統用于分別控制所述第一驅動電極、所述第二驅動電極和所述第三驅動電極的電壓，以形成沿所述第二方向的所述水平電場。

6、其中，所述第二基板還形成有對應于各所述子像素的第四驅動電極，所述第一基板形成有對應于各所述子像素的公共電極，所述控制系統分別控制所述公共電極和所述第四驅動電極的電壓，使兩者之間形成所述垂直電場，所述垂直電場用于驅動所述油墨液體沿第三方向的移動，所述垂直電場與所述水平電場互不影響。

7、其中，所述反光結構在轉動過程中，沿不同角度環境光的照射方向，相鄰兩個所述反光結構的出光側形成連續反射面，介于相鄰兩個所述反光結構下方的所述油墨液體不會在所述第一基板的顯示區域顯現。

8、其中，所述反光結構構造為由第一反射面和第二反射面圍合而成的立體幾何形狀，所述第一反射面朝向所述第一基板設置，所述第二反射面朝向所述第二基板設置，且，所述反光結構的所述第二反射面用于與所述第二基板的表面相對滑動，以使所述反光結構能夠相對所述第一基板的預設位置區域進行擺動。

9、其中，所述第二基板的表面具有凹陷區域，所述第二反射面構造為與所述凹陷區域的形狀相適配的曲面形狀，所述反光結構通過所述第二反射面與所述凹陷區域滑動配合。

10、其中，所述第一反射面包括連續設置的多個彎折平面，每一所述彎折平面均為一反射子平面，所述環境光經過至少兩個所述反射子平面的反射后，被反射至用戶視野。

11、其中，所述電泳顯示面板具有第一中軸線，所述反光結構具有第二中軸線，所述反光結構在轉動過程具有第一狀態和第二狀態；

12、所述第一狀態時，所述第二中軸線與所述第一中軸線平行，所述第一反射面朝向所述第二基板的垂直投影區域完全覆蓋下方的所述油墨液體；

13、所述第二狀態時，所述第二中軸線與所述第一中軸線之間形成夾角，各所述第二反射面與各所述子像素的臨近邊界之間形成間隙，所述維穩液體和/或所述油墨液體能夠在所述間隙的區域進行所述第三方向的往復流動。

14、其中，所述第二反射面與所述第一反射面之間具有邊界連接位置，所述反光結構整體構成實體結構，所述反光結構轉動過程中，所述第二反射面在所述第一狀態時與相鄰的所述子像素的邊界之間的間距最小。

15、其中，所述反光結構的整體形狀構造為棱柱形、棱錐形或半球形中的任一種。

16、其中，所述反光結構沿所述第三方向的投影區域的形狀為圓形，所述子像素的形狀外切于所述圓形。

17、本發明提供的控制方法，應用于上述的電泳顯示面板，所述控制方法包括：

18、獲取用戶視線信息；

19、根據所述用戶視線信息得到用戶視線數據；

20、根據所述用戶視線數據，分別控制第二基板的水平電場的方向及大小，所述水平電場用于驅動反光結構相對第一基板的預設位置區域進行偏轉，偏轉的角度與所述用戶視線數據相一致。

21、其中，所述根據所述用戶視線數據，分別控制第二基板的水平電場的方向及大小的步驟中，包括：

22、向第二基板的每個子像素的第一驅動電極、第二驅動電極分別施加不同的第一電壓信號，每個所述子像素的各所述第一驅動電極與所述第二驅動電極之間形成沿第一方向的水平電場。

23、其中，所述根據所述用戶視線數據，分別控制第二基板的水平電場的方向及大小的步驟中，還包括：

24、向第二基板的每個子像素的第一驅動電極、第二驅動電極施加相同的第二電壓信號，同時向第三驅動電極施加第三電壓信號，所述第二電壓信號與所述第三電壓信號不同，以使每個所述子像素的所述第一驅動電極、所述第二驅動電極以及所述第三驅動電極之間形成沿第二方向的水平電場，所述第一方向與所述第二方向具有夾角。

25、其中，所述根據所述用戶視線數據，分別控制第二基板的水平電場的方向及大小的步驟中，還包括：

26、向第一基板的每個子像素的公共電極施加公共電壓信號，向第二基板的每個子像素的第三驅動電極施加第四電壓信號，以使每個所述子像素的各所述第三驅動電極與所述公共電極之間形成垂直電場。

27、本技術實施例提供的上述技術方案與現有技術相比具有如下優點：

28、本技術實施例提供的電泳顯示面板及控制方法，在電泳層設置反光結構，并且在第二基板形成對應于各所述子像素的水平電場，這里的水平電場可以是多方向的。在水平電場的作用下，反光結構可以相對所述第一基板的預設位置區域進行偏轉；將反光結構偏轉的方向及角度設定為與用戶視線數據相一致，這里的用戶視線數據可以理解為用戶注視屏幕位置的視線角度。這樣，隨著用戶注視屏幕角度的不斷變化，水平電場可以驅動反光結構進行偏轉，偏轉的方向及角度與用戶視線相一致。隨著反光結構的偏轉，反光結構上的出光側也跟隨偏轉，能夠使更多視角的環境光照在反光結構的出光側，進而達成更大的視角觀察效果，且由于反光結構是跟隨用戶視線進行偏轉，可以達到各個視角觀感都與正視時效果一致的效果。
