本發明涉及噪音監測領域，具體是一種齒輪箱噪音監測方法。

背景技術：

1、本部分的陳述僅僅是提供了與本發明相關的背景技術信息，不必然構成在先技術。

2、隨著工業自動化和智能化的不斷發展，傳統的人工巡檢和定期維護方式逐漸無法滿足現代化生產的需求。這是因?yàn)槿藶橐蛩貙?dǎo)致的漏檢、誤判以及不能及時響應等問題日益顯現，增加了設備故障的風險和維護成本。因此，采用先進的監測技術，尤其是基于聲音信號的監測，成為解決這一問題的有效途徑。

3、齒輪箱在運行過程中，各部件之間的相互作用會產生不同類型的噪音，主要來源包括齒輪嚙合、軸承摩擦以及潤滑油的流動等。這些噪音的特點可以通過頻譜分析和時域分析等方法進行提取和分析，從而為齒輪箱的健康狀態提供有力的依據。研究表明，齒輪箱的故障，特別是齒輪磨損、齒輪嚙合不良、軸承損壞等，通常會導致聲學信號的顯著變化。這些變化的特征通常具有一定的規律性，能夠被有效提取并用于故障診斷。

4、近年來，隨著傳感器技術和信號處理技術的進步，基于聲音的監測方法得到了廣泛應用。通過在齒輪箱表面安裝聲學傳感器，可以實時采集運轉過程中產生的噪音信號，利用現代信號處理技術，如快速傅里葉變換、小波變換等方法對信號進行分析，提取出與齒輪箱狀態相關的特征參數。這些參數可以用于故障模式的識別、故障嚴重程度的評估，以及設備的運行狀態監測。

5、聲音信號監測相較于傳統的振動監測方法具有多方面的優勢。首先，聲音信號的獲取相對簡單，易于實施，只需在設備附近設置錄音設備或麥克風即可；其次，聲音信號能在一定程度上反映設備運行的整體狀態，而不僅僅是某個特定部件的狀態，因而可以提供更全面的故障檢測信息；最后，通過對聲音信號的深入分析，可以實現對潛在故障的早期預警，有助于減少停機時間和維護成本，提高設備的可靠性和安全性。

6、隨著人工智能和大數據技術的發展，基于噪音監測的故障診斷方法將更加智能化和自動化。通過機器學習等智能算法，可以在海量數據中自動挖掘并識別噪音特征與故障之間的相關性，從而實現高效的故障預測和健康管理。通過這些技術手段，齒輪箱噪音監測將不僅僅局限于故障診斷，未來還能夠?yàn)樵O(shè)備的性能優化和資源管理提供決策支持，推動整個工業領域向更加智能、綠色和可持續的方向發展。

技術實現思路

1、本發明的目的在于提供一種齒輪箱噪音監測方法，它通過在齒輪箱周?chē)侠聿贾酶哽`敏度聲學傳感器，并運用先進的信號處理與特征提取技術，能夠敏銳捕捉到噪音信號中細微的變化。這些變化往往與齒輪的初期磨損、軸承的早期疲勞、嚙合不良等潛在故障緊密相關。例如，在齒輪齒面剛開始出現輕微磨損時，噪音的頻譜特征會在特定頻段出現微小的能量變化以及頻率的輕微偏移，本監測方法能夠精確地識別這些早期故障跡象，有效避免了故障的進一步惡化和設備的突然停機，極大地降低了維修成本和因停機造成的生產損失。

2、本發明為實現上述目的，通過以下技術方案實現：

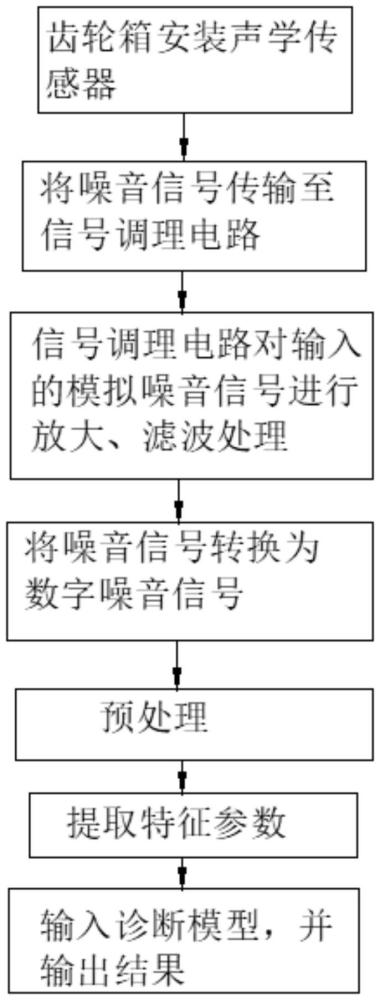

3、一種齒輪箱噪音監測方法：

4、s1.在齒輪箱周?chē)念A(yù)定位置安裝多個聲學傳感器，所述聲學傳感器的布置方式能夠覆蓋齒輪箱的主要噪音輻射區域，且傳感器具備寬頻響應特性，能夠采集頻率范圍為[x]hz至[y]hz的噪音信號，其中x和y為根據齒輪箱工作頻率范圍確定的具體數值；

5、s2.利用所述聲學傳感器實時采集齒輪箱在運行過程中產生的噪音信號，并將模擬噪音信號傳輸至信號調理電路；

6、s3.所述信號調理電路對輸入的模擬噪音信號進行放大、濾波處理，放大倍數為[z]倍，濾波采用低通、高通和帶通濾波器組合，去除信號中的電磁干擾、環境背景噪音以及超出齒輪箱正常工作頻率范圍的無效頻率成分，得到調理后的模擬噪音信號；

7、s4.通過模數轉換器將調理后的模擬噪音信號轉換為數字噪音信號，采樣頻率不低于[f]hz，確保能夠準確捕捉噪音信號中的細節信息，所述數字噪音信號被傳輸至微處理器；

8、s5.微處理器對數字噪音信號進行預處理，采用小波變換算法去除信號中的殘余噪聲，對信號進行分幀處理，每幀的時長為[m]ms，幀移為[n]ms，得到預處理后的噪音幀信號；

9、s6.從預處理后的噪音幀信號中提取特征參數，包括噪音信號的時域特征如均方根值、峰值因子、脈沖因子，頻域特征如頻譜重心、頻譜峰值頻率、各頻段能量占比，以及時頻域特征如小波包能量熵、希爾伯特-黃變換邊際譜特征；

10、s7.將提取的所述特征參數輸入預先訓練好的故障診斷模型，所述故障診斷模型基于機器學習算法或深度學習算法構建，通過對大量包含不同齒輪箱運行狀態和故障類型的噪音特征數據進行訓練學習，以實現對齒輪箱故障類型和故障程度的識別與判斷；

11、s8.根據所述故障診斷模型的輸出結果，確定齒輪箱的運行狀態，判斷為故障狀態，則通過通信模塊將故障信息發送至遠程監控終端，所述故障信息包括故障類型、故障嚴重程度、故障發生時間以及對應的噪音特征參數，所述通信模塊采用有線通信或無線通信方式。

12、所述聲學傳感器為電容式麥克風或壓電式傳感器，在工作溫度范圍為[ta]℃至[tb]℃內能夠穩定工作，且具有良好的抗振性能，其中ta和tb為滿足齒輪箱實際工作環境要求的具體參數值。

13、所述故障診斷模型的訓練過程包括，將收集到的歷史噪音特征數據按照一定比例劃分為訓練集、驗證集和測試集，采用交叉驗證方法優化模型的超參數，當模型在測試集上的準確率達到預定閾值[p]％以上時，完成模型的訓練，其中p為根據實際應用需求設定的準確率指標值。

14、在微處理器對數字噪音信號進行預處理之前，還包括數據校驗步驟，通過校驗算法對采集到的數字噪音信號進行完整性和合理性檢查，剔除異常數據點，對缺失數據采用線性插值法或基于相鄰幀數據的統計規律進行補充，確保數據的連續性和可靠性。

15、所述遠程監控終端設置有可視化界面，能夠?qū)崟r(shí)顯示齒輪箱的噪音頻譜圖、運行狀態信息、故障報警信息以及歷史監測數據的趨勢圖表，方便操作人員直觀地了解齒輪箱的工作情況和故障發生規律，所述可視化界面還支持?jǐn)?shù)據的導出和打印功能，以便進行進一步的數據分析和報告生成。

16、所述微處理器還能夠根據預設的閾值條件對齒輪箱的運行狀態進行實時評估，當提取的噪音特征參數超出正常閾值范圍時，立即啟動本地聲光報警裝置，提醒現場操作人員及時關注齒輪箱的運行情況，所述聲光報警裝置的報警音量不低于[v]db，報警燈光顏色為醒目的紅色或黃色，其中v為滿足現場環境噪音條件下能夠引起操作人員注意的音量值。

17、所述信號調理電路中的放大電路采用可編程增益放大器，能夠根據噪音信號的實際幅值自動調整放大倍數，以保證信號在模數轉換過程中的精度和分辨率，同時避免信號過載失真；所述濾波電路的濾波器參數可通過微處理器進行實時調整，以適應不同工況下齒輪箱噪音信號的頻率特性變化。

18、所述方法還包括對齒輪箱噪音監測系統的自診斷功能，在系統運行過程中，定期對聲學傳感器、信號調理電路、模數轉換器、微處理器和通信模塊等硬件設備進行檢測。

19、對比現有技術，本發明的有益效果在于：

20、早期故障精準檢測：通過在齒輪箱周?chē)侠聿贾酶哽`敏度聲學傳感器，并運用先進的信號處理與特征提取技術，能夠敏銳捕捉到噪音信號中細微的變化。這些變化往往與齒輪的初期磨損、軸承的早期疲勞、嚙合不良等潛在故障緊密相關。例如，在齒輪齒面剛開始出現輕微磨損時，噪音的頻譜特征會在特定頻段出現微小的能量變化以及頻率的輕微偏移，本監測方法能夠精確地識別這些早期故障跡象，有效避免了故障的進一步惡化和設備的突然停機，極大地降低了維修成本和因停機造成的生產損失。

21、全面的故障診斷能力：從噪音信號中提取豐富的時域、頻域和時頻域特征參數，并將其輸入基于機器學習或深度學習算法構建的故障診斷模型中，該模型經過大量不同工況和故障類型數據的訓練，具備強大的模式識別能力。它不僅能夠準確判斷齒輪箱是否存在故障，還能精確地識別出多種具體故障類型，如齒輪的斷齒、齒面膠合、齒面剝落，軸承的內圈破裂、外圈磨損、滾動體損傷，以及潤滑不足、裝配不當?shù)纫鸬墓收稀＿@種全面且精準的故障診斷能力為維修人員提供了詳細的故障信息，有助于他們迅速確定故障原因和制定針對性的維修方案，大大提高了維修效率和質量，減少了因故障排查不準確而導致的維修時間浪費和零部件的誤更換，進一步降低了設備維護成本和停機時間，提升了整個生產系統的可靠性和穩定性。

22、非接觸式實時監測優勢：與一些傳統的接觸式監測方法相比，噪音監測屬于非接觸式監測技術，無需對齒輪箱進行復雜的內部改造和傳感器安裝調試，不會對齒輪箱的正常運行產生任何干擾，同時也避免了因傳感器接觸不良或損壞而導致的數據丟失或測量誤差等問題。而且，該方法能夠?qū)崟r(shí)連續地采集和分析噪音數據，對齒輪箱的運行狀態進行24小時不間斷的監測，一旦出現異常噪音變化，能夠立即發出警報并進行故障診斷，使操作人員和維修人員能夠及時掌握設備的健康狀況，及時采取相應措施，確保生產過程的連續性和安全性，特別適用于對設備運行穩定性要求極高的工業生產場景。

23、降低勞動強度與提高工作效率：由于采用了自動化的噪音監測和智能故障診斷系統，無需操作人員頻繁地進行人工巡檢和手動檢測，大大減輕了工作人員的勞動強度，使他們能夠?qū)⒏嗟木ν度氲狡渌匾纳a(chǎn)任務和設備維護管理工作中。同時，快速準確的故障診斷和及時的警報通知，使得維修人員能夠迅速響應并高效地解決問題，避免了因故障排查時間長而導致的生產停滯，顯著提高了整個生產團隊的工作效率，提升了企業的生產效益和競爭力。

24、優化設備維護策略：基于長期積累的噪音監測數據和準確的故障診斷結果，企業可以深入分析齒輪箱的故障發生規律和設備的劣化趨勢，從而制定更加科學合理的預防性維護計劃和設備保養策略。合理安排設備的停機檢修時間和零部件的更換周期，避免了過度維護造成的資源浪費和不必要的設備停機，同時也防止了因維護不足而導致的設備突發故障。這種基于數據驅動的設備維護策略?xún)?yōu)化，有助于企業實現設備維護資源的合理配置，降低設備全生命周期成本，提高設備的綜合利用率和生產效率，保障企業生產的可持續發展。

25、改善工作環境與保障人員健康：齒輪箱運行過程中產生的噪音往往會對周?chē)ぷ鳝h(huán)境造成嚴重的噪聲污染，長期暴露在高噪音環境中會對操作人員的聽力和身心健康產生不良影響。通過有效的噪音監測和及時的故障修復，可以降低齒輪箱的運行噪音，改善工作場所的聲學環境，為操作人員創造一個相對安靜、舒適的工作條件，有助于提高他們的工作滿意度和工作積極性，減少因噪音污染導致的職業健康問題。
