本發明涉及工業通風消聲/降噪領域，特別涉及對于聲源的低頻成分突出，或者對降噪量有較高要求，或者對某些特定頻率需要有較高降噪量要求，需要使用消聲器場景的一種靶向低頻側式消聲器。

背景技術：

1、消聲器是降噪領域常見的產品，主要分為阻性消聲器、抗性消聲器以及阻抗復合式消聲器，通風消聲領域常用的消聲器以阻性消聲器為主，因其性價比高被普遍采用。阻性消聲器的消聲性能主要取決于填充的吸聲材料，由于吸聲材料低頻吸聲性能不足，加之阻性消聲器又存在高頻失效，常見的阻性消聲器主要的消聲頻段集中在中頻，也即500hz-2000hz。

2、低頻消聲量不足一直是阻性消聲器的瓶頸，為了提升低頻消聲效果，有通過設計共振吸聲結構提升低頻消聲，如微穿孔板消聲器，但由于調整空間有限，而且微穿孔板對于低頻的吸聲需要較大深度的空腔，空腔深度過大，又會降低吸聲峰值，導致低頻消聲量很難有效提升，消聲量提升不明顯，應用受到一定限制。也有利用赫姆霍茲共振器原理，赫姆霍茲共振式消聲器可以實現不同頻率的吸聲，在消聲器中也有應用，尤其在聲源存在某個頻率聲壓級高，消聲器又很難有效針對這一頻率進行降噪時，消聲器的降噪量將受到很大的影響，實際應用的消聲器，3m長的阻性消聲器消聲量只有13db，同時由于赫姆霍茲共振器設計制造復雜，性價比低，實際應用也較少。

3、由于阻性消聲器存在的低頻消聲不足，實際應用中，聲源在消聲降噪后，影響總聲級的頻率基本都集中在500hz以下，要想提升低頻的降噪，抗性消聲器是一種選擇，但抗性消聲器主要應用領域在發動機消聲器，對于工業通風類消聲器，受限于安裝空間、阻力損失要求以及成本等問題，采用抗性消聲器較少，且性價比也較低。因此，在工業通風消聲領域，對于500hz以下低頻消聲量的提升就顯得非常關鍵。

4、現有技術文獻（cn214897604u）公開了一種內部側式共振結構及其組成的消聲器，其調整消聲器中內部側式共振結構的組數，或在同一個消聲器內使用不同結構的內部側式共振結構，或調整并匹配內部側式共振結構中內部側式共振板的長度l1、空腔寬度d1、阻性吸聲材料寬度d2等，以對不同消聲需求進行定制設計，滿足不同場景的使用。但先前的技術研究中，由于內部設置的鋼板安裝困難，加工制作復雜，低頻消聲性能提升不明顯，應用中存在一定的限制。

5、因此，對于主要針對500hz以下頻率，或針對某個頻率進行單獨消聲降噪，對于存在有調聲的聲源，或聲源存在基頻及其諧頻聲壓級高，制作一種產品結簡單，成本可控，與現有消聲器的施工安裝無任何影響的靶向低頻側式消聲器，成為本領域一直存在的技術難題。

技術實現思路

1、針對現有技術的不足，本發明提供一種靶向低頻側式消聲器及其消聲片，該消聲片結構簡單、安裝方便、成本低，可以針對某一特定頻率進行消聲，由其制備而成的靶向低頻側式消聲器，在低頻的消聲優于傳統阻性消聲器。

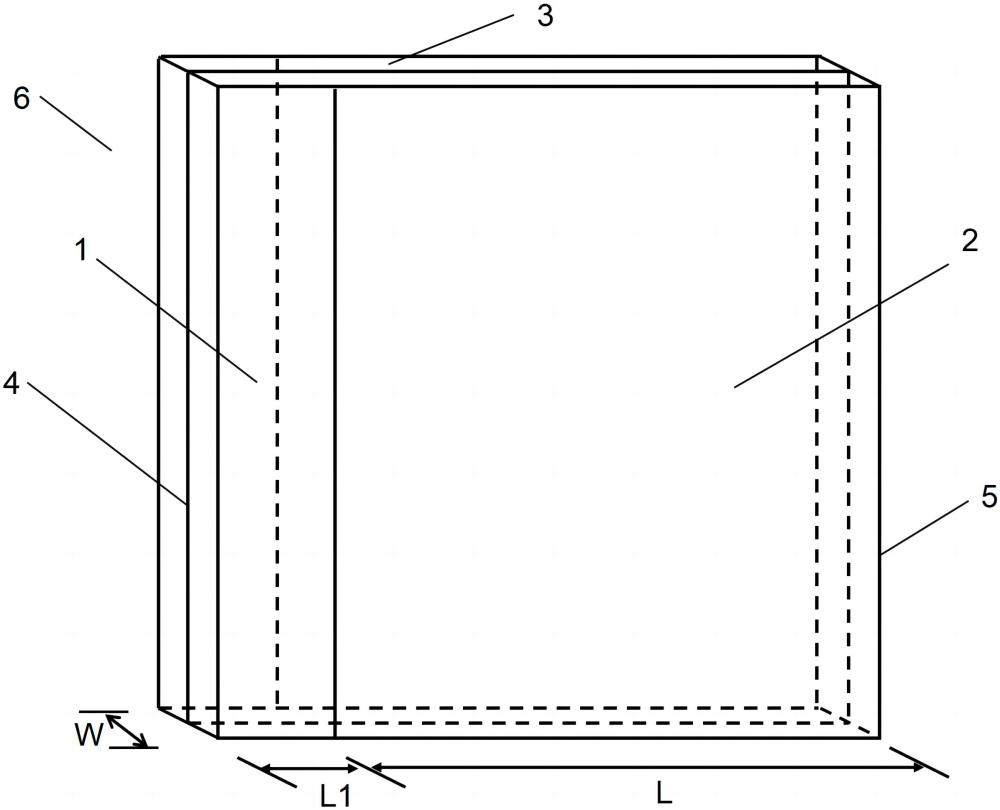

2、一種靶向低頻側式消聲器的消聲片，包括：前段部1、側式共振板2、封板3、內部隔板4和骨架5；其特征在于，所述前段部1和所述側式共振板2在同一平面內，形成所述消聲片前后兩側的表面；所述封板3共四塊，形成所述消聲片四周的側表面；所述內部隔板4置于所述消聲片內部，與所述側式共振板2平行，與所述封板3無縫連接；所述骨架5構成所述消聲片的六面體網架；所述前段部1、所述側式共振板2、所述封板3、所述內部隔板4均布置在所述骨架5上。

3、進一步的，所述側式共振板2的長度l小于等于5米，所述消聲片的寬度w小于等于600mm。

4、進一步的，所述前段部1為孔板或微粒板或空隙，所述側式共振板2為金屬板、木板、塑料板、水泥板、微粒板中的一種或多種。

5、進一步地，所述前段部1的孔板（或空隙）穿孔率不低于1%。

6、進一步的，所述側式共振板2還可為復合板，在單層側式共振板的外側設置一層金屬孔板。

7、進一步的，所述消聲片內還可設置兩塊單向隔板7，所述單向隔板7設置在所述內部隔板4的兩側，所述單向隔板7的長度小于所述內部隔板4的長度。

8、進一步的，所述消聲片的內側設置有內部阻性材料8。

9、進一步的，一種靶向低頻側式消聲器的組合式消聲片結構，由大于兩段的所述消聲片順次連接組成；尤其是由4段所述消聲片組成，第1段消聲片和第2段消聲片尺寸相同，第3段消聲片和第4段消聲片尺寸相同，第1段消聲片和第3段消聲片尺寸不同。

10、一種靶向低頻側式消聲器，其內部均勻設置有多個所述消聲片結構，所述消聲片設置方向與聲傳播方向一致。

11、一種靶向低頻側式消聲器，其內部均勻設置有多個所述組合式消聲片結構，所述組合式消聲片結構設置方向與聲傳播方向一致。

12、有益效果：1.可以針對某一特定頻率進行消聲，尤其在低頻的消聲優于傳統阻性消聲器；該消聲器在頻率低于于200hz時消聲量幾乎都在20db以上，明顯優于現有技術中在200hz及以下消聲量約10-15db。2.結構簡單，安裝方便，成本低。3.低頻消聲頻帶寬，消聲量高，與傳統消聲器相比，低頻消聲量顯著提升，即使與微穿孔板消聲器以及赫姆霍茲共振消聲器對比，其消聲量和消聲頻帶也具有優勢，而且成本低于上述兩種消聲器。4.制作簡單，通過鈑金加工構造即可，通道內可以通過增加阻性吸聲材料提升消聲器的消聲量；5.消聲片開口處于聲波傳播方向的第一到達位置，作為聲波進入的唯一入口，可以使用穿孔板、微穿孔板以及微粒吸聲板等材料增加聲阻，從而調整消聲頻率，提升消聲量；6.減少了纖維類吸聲材料的使用，產品具有綠色低碳的特點，在通風降噪領域是一種全新的創新。

技術特征：

1.一種靶向低頻側式消聲器的消聲片，包括：前段部、側式共振板、封板、內部隔板和骨架；其特征在于，所述前段部和所述側式共振板在同一平面內，形成所述消聲片前后兩側的表面；所述封板共四塊，形成所述消聲片四周的側表面；所述內部隔板置于所述消聲片內部，與所述側式共振板平行，與所述封板無縫連接；所述骨架構成所述消聲片的六面體網架；所述前段部、所述側式共振板、所述封板、所述內部隔板均布置在所述骨架上。

2.如權利要求1所述的一種靶向低頻側式消聲器的消聲片，其特征在于：所述側式共振板的長度l小于等于5米，所述消聲片的寬度w小于等于600mm。

3.如權利要求1所述的一種靶向低頻側式消聲器的消聲片，其特征在于：所述前段部為孔板或微粒板或空隙，所述側式共振板為金屬板、木板、塑料板、水泥板、微粒板中的一種或多種。

4.如權利要求3所述的一種靶向低頻側式消聲器的消聲片，其特征在于：所述側式共振板為復合板，在單層側式共振板的外側設置一層金屬孔板。

5.如權利要求1所述的一種靶向低頻側式消聲器的消聲片，其特征在于：所述消聲片內還設置兩塊單向隔板，所述單向隔板設置在所述內部隔板的兩側。

6.如權利要求1所述的一種靶向低頻側式消聲器的消聲片，其特征在于：所述消聲片的內側設置有內部阻性材料。

7.一種靶向低頻側式消聲器的組合式消聲片結構，其特征在于：其由權利要求1-6任一項所述的消聲片大于兩個順次連接組成。

8.一種靶向低頻側式消聲器，其特征在于，其內部設置多個權利要求1-8中任一項所述消聲片結構，所述消聲片設置方向與聲傳播方向一致。

9.一種靶向低頻側式消聲器，其特征在于，其內部設置多個權利要求7所述組合式消聲片結構，所述組合式消聲片結構設置方向與聲傳播方向一致。

技術總結
本發明提供一種靶向低頻側式消聲器的消聲片，包括：前段部、側式共振板、封板、內部隔板和骨架；所述前段部為孔板或微粒板或空隙，所述側式共振板為金屬板、木板、塑料板、水泥板、微粒板中的一種或多種；所述消聲片可多片順序連接而成組合式消聲片結構。包含消聲片或組合式消聲片結構的靶向低頻側式消聲器可以針對某一特定頻率進行消聲，尤其在低頻的消聲優于傳統阻性消聲器；且具有結構簡單，安裝方便，成本低的優點。

技術研發人員：張曉杰,吳斌,劉松林
受保護的技術使用者：正升環境科技股份有限公司
技術研發日：
技術公布日：2025/4/28
