本發明涉及工業智能控制，具體為工業智能語音控制系統。

背景技術：

1、目前在當前的工業生產環境中，工廠內的設備運行通常依賴于操作人員通過機械按鈕或觸摸屏進行控制。這種傳統的控制方式要求操作人員具備一定的系統知識和操作技能，這對于工業技能操作者來說，往往存在一定的難度。特別是在我國，工業技能操作者的技術水平參差不齊，這種控制方式對于部分操作人員來說可能過于復雜，此外，工業工廠車間的環境通常聲音嘈雜，這會對語音識別系統的穩定性和準確性造成影響。普通的收音設備在這種環境下往往無法保證有效的語音識別，從而限制了語音控制在工業應用中的可行性，所以我們提出了工業智能語音控制系統來解決上述存在的問題。

技術實現思路

1、針對現有技術的不足，本發明提供了工業智能語音控制系統，解決了傳統的控制方式要求操作人員具備一定的系統知識和操作技能，這對于工業技能操作者來說，往往存在一定的難度，以及工業工廠車間的環境通常聲音嘈雜，這會對語音識別系統的穩定性和準確性造成影響的問題。

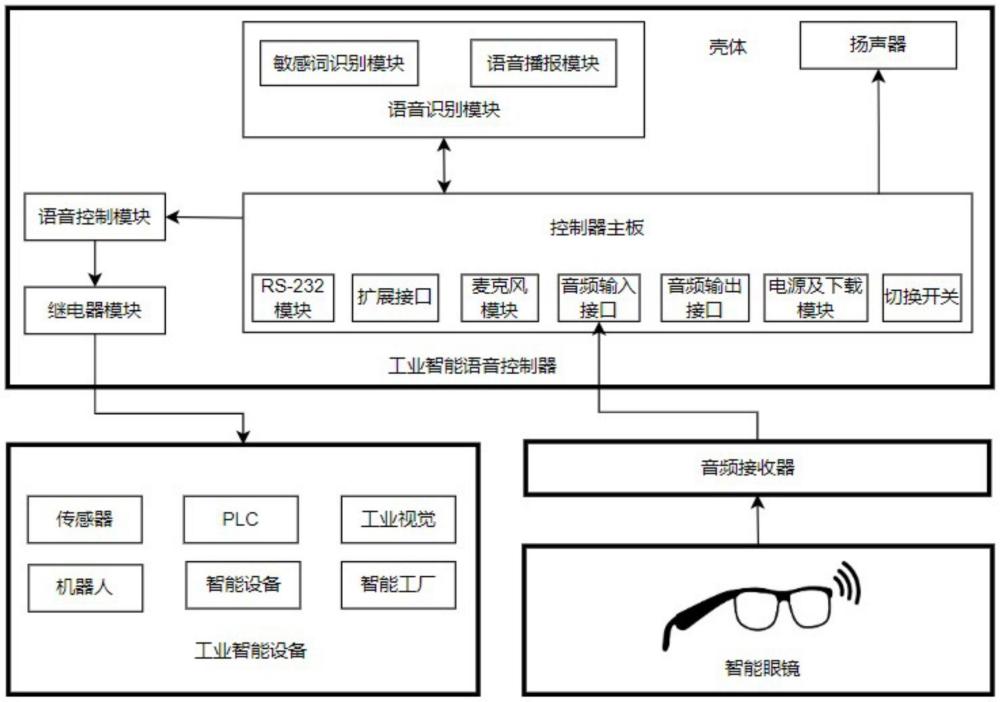

2、為實現以上目的，本發明通過以下技術方案予以實現：工業智能語音控制系統，包括：

3、工業智能語音控制器；

4、智能眼鏡，用于穩定地接收設備操作人員的語音信號；

5、音頻接收器，具有無線通信功能，用于接收語音信號并傳輸給工業智能語音控制器的音頻輸入接口；

6、工業智能設備，與工業智能語音控制器相連接，用于執行由控制器發送的控制信號；

7、其中，智能眼鏡與音頻接收器相連接，音頻接收器與工業智能語音控制器相連接。

8、優選地，所述工業智能語音控制器包括殼體、控制器主板、語音識別模塊、語音控制模塊、揚聲器和繼電器模塊，所述控制器主板分別與語音識別模塊和揚聲器相連接，所述語音控制模塊和控制器主板相連接，所述語音控制模塊和繼電器模塊相連接，所述工業智能語音控制器的繼電器模塊和工業智能設備相連接；

9、所述殼體用于安裝控制器主板、語音識別模塊、語音控制模塊、揚聲器和繼電器模塊的外殼；

10、所述控制器主板用于整個控制器的工作協調和控制，所述語音識別模塊，用于識別用戶的語音信息，并轉換成數據，進行處理分析和決策控制，所述語音控制模塊，用于控制信號的輸出，所述繼電器模塊，用于控制繼電器的工作狀態，實現控制外部設備，所述揚聲器，用于語音播放。

11、優選地，所述語音識別電路包括敏感詞識別模塊和語音播報模塊，所述敏感詞識別模塊，用于識別人類的語音，包括喚醒詞、準備詞和命令詞，所述語音播報模塊，用于語音的輸出。

12、優選地，所述語音控制模塊包括4個相同的語音控制電路，每個所述語音控制電路用于控制一個繼電器電路，以實現對所述工業智能設備的控制。

13、優選地，所述繼電器模塊，包括4個相同的繼電器電路，分別為繼電器1、繼電器2、繼電器3和繼電器4，所述繼電器1用于在設備準備啟動階段控制相關電路的通斷，所述繼電器2用于在設備啟動階段控制相關電路的通斷，所述繼電器3用于在設備準備關閉階段控制相關電路的通斷，所述繼電器4用于在設備關閉階段控制相關電路的通斷。

14、優選地，所述控制器主板包括rs-232模塊、擴展模塊、麥克風模塊、音頻輸入接口、音頻輸出接口、電源及下載模塊和切開開關，所述rs-232模塊用于和具有rs-232功能的設備進行通信，所述擴展模塊用于信號的擴展，可以用于外部信號的輸入和內部信號的輸出，所述麥克風模塊用于接收語音，所述音頻輸入接口用于接收擴展設備語音，如智能眼鏡的語音、智能手機的語音，所述音頻輸出接口用于音頻信號輸出給外部設備，所述電源及下載模塊用于控制器的供電和下載，所述切換開關用于切換控制器的運行模式，所述運行模式包括工作模式和下載模式，所述工作模式用于控制器的工作狀態，所述下載模式用于控制器的下載狀態，即將程序下載到芯片中。

15、優選地，所述工業智能設備包括傳感器、plc、工業設備、工業機器人、智能設備和智能工廠，所述工業智能設備的控制方式采用雙繼電器控制方式。

16、有益效果

17、本發明提供了工業智能語音控制系統。與現有技術相比具備以下

18、有益效果：

19、該工業智能語音控制系統，通過基于語音來操作的方式與設備，可以直接通過接收語音的方式來控制各種設備，也可以通過智能眼鏡、智能手機的麥克風來接收語音的方式，再嘈雜的工業環境中，也可以清晰的接收語音指令，從而控制設備，保證控制的穩定性、準確性和快速性。

技術特征：

1.工業智能語音控制系統，其特征在于，包括：

2.根據權利要求1所述的工業智能語音控制系統，其特征在于：所述工業智能語音控制器包括殼體、控制器主板、語音識別模塊、語音控制模塊、揚聲器和繼電器模塊，所述控制器主板分別與語音識別模塊和揚聲器相連接，所述語音控制模塊和控制器主板相連接，所述語音控制模塊和繼電器模塊相連接，所述工業智能語音控制器的繼電器模塊和工業智能設備相連接；

3.根據權利要求2所述的工業智能語音控制系統，其特征在于：所述語音識別電路包括敏感詞識別模塊和語音播報模塊，所述敏感詞識別模塊，用于識別人類的語音，包括喚醒詞、準備詞和命令詞，所述語音播報模塊，用于語音的輸出。

4.根據權利要求2所述的工業智能語音控制系統，其特征在于：所述語音控制模塊包括4個相同的語音控制電路，每個所述語音控制電路用于控制一個繼電器電路，以實現對所述工業智能設備的控制。

5.根據權利要求4所述的工業智能語音控制系統，其特征在于：所述繼電器模塊，包括4個相同的繼電器電路，分別為繼電器1、繼電器2、繼電器3和繼電器4，所述繼電器1用于在設備準備啟動階段控制相關電路的通斷，所述繼電器2用于在設備啟動階段控制相關電路的通斷，所述繼電器3用于在設備準備關閉階段控制相關電路的通斷，所述繼電器4用于在設備關閉階段控制相關電路的通斷。

6.根據權利要求4所述的工業智能語音控制系統，其特征在于：所述控制器主板包括rs-232模塊、擴展模塊、麥克風模塊、音頻輸入接口、音頻輸出接口、電源及下載模塊和切開開關，所述rs-232模塊用于和具有rs-232功能的設備進行通信，所述擴展模塊用于信號的擴展，可以用于外部信號的輸入和內部信號的輸出，所述麥克風模塊用于接收語音，所述音頻輸入接口用于接收擴展設備語音，所述音頻輸出接口用于音頻信號輸出給外部設備，所述電源及下載模塊用于控制器的供電和下載，所述切換開關用于切換控制器的運行模式，所述運行模式包括工作模式和下載模式，所述工作模式用于控制器的工作狀態，所述下載模式用于控制器的下載狀態，即將程序下載到芯片中。

7.根據權利要求1所述的工業智能語音控制系統，其特征在于：所述工業智能設備包括傳感器、plc、工業設備、工業機器人、智能設備和智能工廠，所述工業智能設備的控制方式采用雙繼電器控制方式。

技術總結
本發明涉及工業智能控制技術領域，本發明公開了工業智能語音控制系統，包括：工業智能語音控制器；智能眼鏡，用于穩定地接收設備操作人員的語音信號；音頻接收器，具有無線通信功能，用于接收語音信號并傳輸給工業智能語音控制器的音頻輸入接口；工業智能設備，與工業智能語音控制器相連接，用于執行由控制器發送的控制信號；其中，智能眼鏡與音頻接收器相連接，該工業智能語音控制系統通過基于語音來操作的方式與設備，可以直接通過接收語音的方式來控制各種設備，也可以通過智能眼鏡、智能手機的麥克風來接收語音的方式，再嘈雜的工業環境中，也可以清晰的接收語音指令，從而控制設備，保證控制的穩定性、準確性和快速性。

技術研發人員：張明文,寧金,包哲人,肖婧,黃建華,張涵蓋
受保護的技術使用者：蘇州師渡智能科技有限公司
技術研發日：
技術公布日：2025/4/24
