本發明涉及照明設備技術領域，具體而言，涉及一種燈具及具有其的車輛。

背景技術：

目前軌道車輛用照明燈具多采用普通LED光源板或熒光燈管照明，燈罩和燈體之間多采用螺釘?shù)韧ㄟ^(guò)緊固件連接或只是卡槽卡緊的方式連接。

這種照明燈具的發光結構和燈罩之間為縱向設置關系，這導致燈具的厚度較大，當這種燈具用于例如車廂等的空間內時，會占用一部分室內、艙內空間，導致頂板高度降低。

技術實現要素：

本發明的主要目的在于提供一種燈具及具有其的車輛，以解決現有技術中的燈具占用較多空間的問題。

為了實現上述目的，根據本發明的一個方面，提供了一種燈具，包括：導光板，導光板由透明材料制成，導光板的底面上設置有多個用于使光線射出的出光結構；光源，設置在導光板的至少一個側面處，光源的出光方向朝向?qū)Ч獍鍍?nèi)部設置。

進一步地，出光結構為在導光板的底面上形成的凸起或凹槽。

進一步地，燈具還包括用于反射光線的反光板，設置在導光板的頂面處。

進一步地，燈具還包括燈罩板，設置在導光板的底面的外側。

進一步地，燈罩板由抗菌材料制成。

進一步地，燈具還包括外罩，外罩設置在導光板的頂面的外側。

進一步地，導光板呈弧形，導光板的底面呈凹弧形。

進一步地，導光板由亞克力材料或PC材料制成。

根據本發明的另一方面，提供了一種車輛，包括上述的燈具，燈具設置在車輛的頂壁和/或側壁上。

進一步地，車輛包括設置在頂壁和/或側壁上風道，燈具位于風道與車輛之間的通風口處。

應用本發明的技術方案，由于燈具的光源設置在導光板的側面，因此燈具的厚度相比現有的燈具更薄，應用本發明的燈具的室內、艙內空間的頂板的高度更高，起到了節省空間的作用。

附圖說明

構成本申請的一部分的說明書附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1示出了根據本發明的燈具的實施例的剖視示意圖；以及

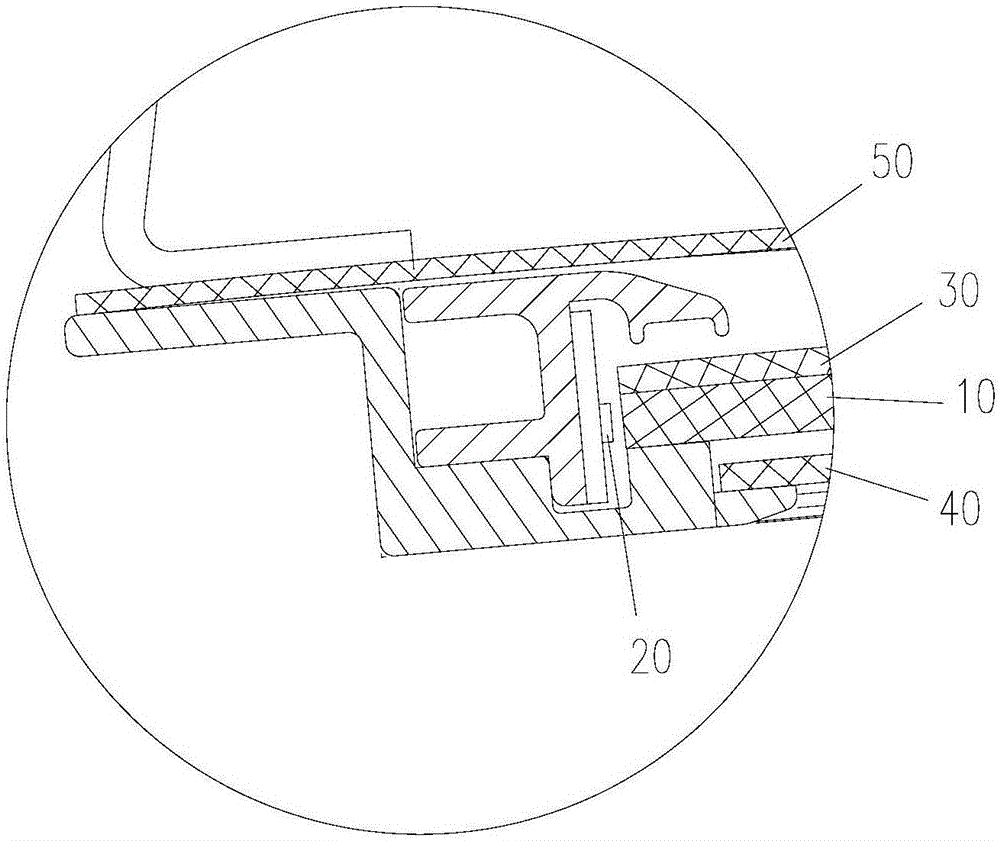

圖2示出了圖1中的局部放大圖。

圖中附圖標記：10、導光板；20、光源；30、反光板；40、燈罩板；50、外罩。

具體實施方式

需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本發明。

應該指出，以下詳細說明都是例示性的，旨在對本申請?zhí)峁┻M(jìn)一步的說明。除非另有指明，本文使用的所有技術和科學術語具有與本申請所屬技術領域的普通技術人員通常理解的相同含義。

為了便于描述，在這里可以使用空間相對術語，如“在……之上”、“在……上方”、“在……上表面”、“上面的”等，用來描述如在圖中所示的一個器件或特征與其他器件或特征的空間位置關系。應當理解的是，空間相對術語旨在包含除了器件在圖中所描述的方位之外的在使用或操作中的不同方位。例如，如果附圖中的器件被倒置，則描述為“在其他器件或構造上方”或“在其他器件或構造之上”的器件之后將被定位為“在其他器件或構造下方”或“在其他器件或構造之下”。因而，示例性術語“在……上方”可以包括“在……上方”和“在……下方”兩種方位。該器件也可以其他不同方式定位(旋轉90度或處于其他方位)，并且對這里所使用的空間相對描述作出相應解釋。

根據本發明的一個方面，提供了一種燈具，如圖1和2所示，該燈具包括：導光板10，導光板10由透明材料制成，導光板10的底面上設置有多個用于使光線射出的出光結構；光源20，設置在導光板10的至少一個側面處，光源20的出光方向朝向?qū)Ч獍?0內部設置。

由于本發明的燈具的光源20設置在導光板10的側面，因此燈具的厚度相比現有的燈具更薄，應用本發明的燈具的室內、艙內空間的頂板的高度更高，起到了節省空間的作用，此外，導光板10可以起到引導光線的作用，使得光源20發出的光線能夠從導光板10的整個板面上射出，因此光源20的覆蓋效果和亮度等與現有技術的燈具相當。

現有技術中的燈具的厚度至少為40mm，而本發明的燈具采用了側光源設置，因此厚度可以達到21mm。

優選地，導光板10呈弧形，導光板10的底面呈凹弧形。

優選地，出光結構為在導光板10的底面上形成的凸起或凹槽。凸起或凹槽能夠有有效地發散光線，因此光線能夠從出光結構處射出導光板10。

在一些優選的實施例中，導光板10由亞克力材料或PC材料制成。

導光板10是利用光學級的亞克力/PC板材，然后用具有極高反射率且不吸光的高科技材料，在光學級的亞克力/PC板材底面用UV網版印刷技術印上出光結構，或者用雕刻成型方法在亞克力/PC板材底面雕刻上出光結構。利用光學級亞克力/PC板材吸取從光源發出來的光在光學級亞克力/PC板材表面的停留，當光線射到各個出光結構時，反射光會往各個角度擴散，然后通過反射條件由導光板10正面射出。通過各種疏密、大小不一的出光結構，可使導光板10均勻發光。

優選地，燈具還包括用于反射光線的反光板30，設置在導光板10的頂面處。

反光板30可以將從導光板10的頂面射出的光線反射回導光板10內，使得光線能夠集中從導光板10的同一側射出。

優選地，燈具還包括燈罩板40，設置在導光板10的底面的外側。燈罩板40作為保護導光板10的重要部件，主要起到保護燈具整體的作用。

其中燈罩板40由抗菌材料制成。在一些優選實施例中，燈罩使用抗菌和無毒的pc擴散材料。燈罩表面貼彩膜，使得燈罩產生藍天白云的視覺效果。

優選地，燈具還包括外罩50，外罩50設置在導光板10的頂面的外側。

外罩50設置在反光板30的上部，起到為燈具整體遮擋污物的作用。

根據本發明的另一個方面，還提供了一種車輛，包括上述的燈具，燈具設置在車輛的頂壁和/或側壁上。

更具體地，被發明的燈具應用于地鐵等軌道列車上，并設置在列車的頂板處。

優選地，車輛包括設置在頂壁和/或側壁上風道，燈具位于風道與車輛之間的通風口處。

由于列車車廂的風道一般設置在車廂頂板上，而現有的燈具由于厚度大會遮擋一部分風道，導致風道的流通面積減小，而本發明的燈具的厚度較薄，因此能夠增加風道的流通面積，提高車廂內的通風效果。

燈具在安裝時插接側在燈框和頂板骨架之間增加減震密封墊，實現了防塵、降噪的功能。

通過整車光感采集器，實現照明自動無級調光功能；并根據車內空間與外界自然光的情況對燈具的亮度進行動態調節，實現車廂照度平衡，車廂照度可預設；例如：100lux≤預設值≤350lux，從而實現節能。

車廂情景模式調節：燈具可根據早、中、晚三個時間段，或春、夏、秋、冬不同季節自動調整色溫，例如：早晨的色溫的為2700k，中午為：5500k，傍晚為4000k等；這些參數曲線固化在控制器中，但可以在調試時根據實際需要進行調整；色溫調整主要是通過兩種色溫LED的混光來實現，此系統采用最新的CSP無封裝LED，采用倒裝芯片技術，貼膜熒光粉，無支架、無金線技術，使得LED體積尺寸更小，光效更高，可靠性高，應用上混光LED可以更密，混光更均勻，色溫精度更高，增加乘客舒適感。

燈具的供電模組設計有一個控制模塊，通過以太網可以與車輛通信系統連接，上報照明系統的工作狀態，故障情況；通過故障提醒，盡早知道故障類型和故障位置，便于系統故障排除。

燈具安裝后與車體風道、頂板骨架組成送風腔體，燈具與側頂板、側頂骨架之間的間隙根據送風量確定，燈具安裝后四周邊框不外露，燈具組成與中頂、側頂同一弧線，形成一個很大的燈池，乘客坐在車廂內抬頭就會看到燈罩呈現的整個藍天白云效果，感覺沒有任何阻擋；設計效果簡潔、美觀、大方。

需要注意的是，這里所使用的術語僅是為了描述具體實施方式，而非意圖限制根據本申請的示例性實施方式。如在這里所使用的，除非上下文另外明確指出，否則單數形式也意圖包括復數形式，此外，還應當理解的是，當在本說明書中使用術語“包含”和/或“包括”時，其指明存在特征、步驟、操作、器件、組件和/或它們的組合。

需要說明的是，本發明的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的本發明的實施方式例如能夠以除了在這里圖示或描述的那些以外的順序?qū)嵤４送猓g(shù)語“包括”和“具有”以及他們的任何變形，意圖在于覆蓋不排他的包含，例如，包含了一系列步驟或單元的過程、方法、系統、產品或設備不必限于清楚地列出的那些步驟或單元，而是可包括沒有清楚地列出的或?qū)τ谶@些過程、方法、產品或設備固有的其它步驟或單元。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
