本發明涉及一種舞臺燈光，尤其涉及一種相聲演員專用舞臺燈光。

背景技術：

相聲演員既不是像評書及其它曲藝演員那樣主要以敘述者的身份進行表演，也不象戲劇演員那樣以劇中角色的身份進行表演，是以對話者的身份進行表演。相聲演員所使用的語言不是敘述性的語言，而是對話性的語言。在子母哏類型艙相聲中，這一點比較明顯。其實，在一頭沉類型的相聲中，逗哏和捧哏的演員同樣是在進行對話。逗哏演員的話語在內容上雖然確實有敘述的成份，但在形式上仍然表現為與捧眼演員之間的對話；在這里，敘述的內容只能作為答話說出來，而不能脫離具體的對話環境去講故事。

舞臺燈光也叫“舞臺照明”，簡稱“燈光”。舞臺美術造型手段之一。運用舞臺燈光設備和技術手段，隨著劇情的發展，以光色及其變化顯示環境、渲染氣氛、突出中心人物，創造舞臺空間感、時間感，塑造舞臺演出的外部形象，并提供必要的燈光效果等。

現有舞臺燈光存在控制不方便、舞臺燈光設計與表演者配合不到位、操作復雜的缺點，因此亟需研發一種控制方便、舞臺燈光設計與表演者配合到位、操作簡便的相聲演員專用舞臺燈光。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有舞臺燈光控制不方便、舞臺燈光設計與表演者配合不到位、操作復雜的缺點，本發明要解決的技術問題是提供一種控制方便、舞臺燈光設計與表演者配合到位、操作簡便的相聲演員專用舞臺燈光。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種相聲演員專用舞臺燈光，包括有第一軸承座、底板、第一螺母、第一連接桿、第一絲桿、第三連接桿、第二絲桿、第二連接桿、第二螺母、第二軸承座、第一電機、椅子、固定架、第二電機、轉桿、燈泡、滑套、擺動桿和固定桿，底板頂部從左至右依次設有第一軸承座、第二軸承座和第一電機，第一軸承座上設有第一絲桿，第一絲桿上設有第一螺母，第一螺母和第一絲桿配合，第一螺母頂部轉動式連接有第一連接桿，第二軸承座上設有第二絲桿，第一絲桿和第二絲桿之間設有第三連接桿，第二絲桿右側與第一電機左側連接，第二絲桿上設有第二螺母，第二絲桿與第二螺母配合，第二螺母頂部轉動式連接有第二連接桿，第三連接桿上方設有固定架，第一連接桿和第二連接桿頂部都與固定架底部轉動式連接，固定架頂部設有固定桿，固定桿右端前側設有第二電機，第二電機前側連接有轉桿，固定桿左端前側轉動式連接有擺動桿，擺動桿上設有滑套，滑套前側與轉桿上端轉動式連接，擺動桿頂部設有燈泡，第一螺母和第二螺母頂部都設有椅子，第一連接桿和第二連接桿位于椅子之間。

優選地，還包括有控制器、第一按鈕和第二按鈕，底板頂部中間設有控制器，椅子上設有第一按鈕和第二按鈕，第一按鈕位于第二按鈕之間，第一電機、第一按鈕和第二按鈕都與控制器連接。

優選地，還包括有第三按鈕，椅子上設有第三按鈕，燈泡和第三按鈕與控制器連接。

優選地，還包括有顯示屏，固定架上設有顯示屏。

優選地，底板的俯視圖為正方形，底板的厚度為15厘米，底板呈水平放置，底板頂部與第一軸承座、第二軸承座和第一電機固定連接，且底板與第一軸承座、第二軸承座和第一電機之間的夾角為90°。

優選地，椅子的俯視圖為圓形，椅子的椅背高度為50厘米，第一按鈕、第二按鈕和第三按鈕位于椅子的椅背前側，椅子與第一螺母和第二螺母固定連接，且椅子與第一螺母和第二螺母之間的夾角為90°。

優選地，第一連接桿、第二連接桿和第三連接桿的材質為Q235鋼，且第一連接桿和第二連接桿呈傾斜放置，且第一連接桿和第二連接桿與固定架轉動式連接。

優選地，燈泡距離地面的高度為2.5米，燈泡的燈罩為半弧形，燈泡照射出的燈光為暖色光。

工作原理：當相聲演員要進行表演時，兩位相聲演員坐在本裝置的椅子上，打開燈泡，燈泡發光可以對兩位相聲演員進行照射，當兩位相聲演員需要靠近或遠離時，啟動第一電機順轉或逆轉，使第二絲桿順轉或逆轉，通過第三連接桿帶動第一絲桿順轉或逆轉，第一絲桿和第二絲桿螺紋相反，使第二螺母向左移動或向右移動，使第一螺母向右移動或向左移動，使第一螺母和第二螺母向中間移動或向兩邊移動，可以帶動兩位相聲演員靠近或遠離至合適位置時，關閉第一電機，同時第一螺母和第二螺母向中間移動或向兩邊移動使第一連接桿擺動，使燈泡向上移動或向下移動，燈光可以隨著相聲演員靠近或遠離而變化，當需要燈光擺動時，啟動第二電機交替順轉和逆轉，帶動轉桿交替順轉和逆轉，通過滑套使擺動桿上端交替向右移動和向左移動，使燈泡交替向右移動和向左移動，可以體現出表演的不同場景，當表演完畢后，關閉燈泡，待燈泡移動至復位后，關閉第二電機，啟動第一電機逆轉或順轉，使第二絲桿逆轉或順轉，通過第三連接桿帶動第一絲桿逆轉或順轉，第一絲桿和第二絲桿螺紋相反，使第一螺母和第二螺母向兩邊移動或向中間移動至復位，關閉第一電機，演員可以從椅子上下來。

因為還包括有控制器、第一按鈕和第二按鈕，底板頂部中間設有控制器，椅子上設有第一按鈕和第二按鈕，第一按鈕位于第二按鈕之間，第一電機、第一按鈕和第二按鈕都與控制器連接，當兩位相聲演員需要靠近或遠離時，兩位相聲演員按下第一按鈕或第二按鈕，第一按鈕或第二按鈕反饋信號至控制器，控制器控制第一電機順轉或逆轉，使第二絲桿順轉或逆轉，通過第三連接桿帶動第一絲桿順轉或逆轉，第一絲桿和第二絲桿螺紋相反，使第二螺母向左移動或向右移動，使第一螺母向右移動或向左移動，使第一螺母和第二螺母向中間移動或向兩邊移動，可以帶動兩位相聲演員靠近或遠離，當演員停止按下第一按鈕或第二按鈕時，第一按鈕或第二按鈕反饋信號至控制器，控制器控制第一電機關閉。

因為還包括有第三按鈕，椅子上設有第三按鈕，燈泡和第三按鈕與控制器連接，當需要燈光時，兩位相聲演員按下第三按鈕，第三按鈕反饋信號至控制器，控制器控制燈泡打開，當不需要燈光時，兩位相聲演員松開第三按鈕。

因為還包括有顯示屏，固定架上設有顯示屏，顯示屏可以顯示節目的名稱以及節目的相關資料。

因為底板的俯視圖為正方形，底板的厚度為15厘米，底板呈水平放置，底板頂部與第一軸承座、第二軸承座和第一電機固定連接，且底板與第一軸承座、第二軸承座和第一電機之間的夾角為90°，使裝置更穩定，當表演者在表演時，燈泡可以移動得更平穩，同時提高了裝置的安全系數。

因為椅子的俯視圖為圓形，椅子的椅背高度為50厘米，第一按鈕、第二按鈕和第三按鈕位于椅子的椅背前側，椅子與第一螺母和第二螺母固定連接，且椅子與第一螺母和第二螺母之間的夾角為90°，使裝置更穩定，當表演者坐在椅子上時可以更安全，讓表演者更舒適，也對表演者的安全提供了保障。

因為第一連接桿、第二連接桿和第三連接桿的材質為Q235鋼，且第一連接桿和第二連接桿呈傾斜放置，且第一連接桿和第二連接桿與固定架轉動式連接，可以使燈泡更好的上下移動，有利于燈光的強弱變化。

因為燈泡距離地面的高度為2.5米，燈泡的燈罩為半弧形，燈泡照射出的燈光為暖色光，有利于產生協調的藝術效果。

控制器選擇廈門海為科技有限公司生產的海為S32S0T型PLC控制器，主機外部24VDC供電，16路輸入，16路輸出。

SunYuanSYLED6數顯表用插頭連線接入變送器測量電路中，該表的功能是將0-5V、0-10V、1-5V、0-±200mV、0-20mA、4-20mA等變送信號按設定的范圍，線性地、對應地以十進制數字量顯示出來。通過各種相關傳感器將溫度、壓力、流量、液位等物理量轉化為標準電壓電流信號以后，再接入該數顯表，將溫度、壓力、流量、液位等物理量實時顯示出來，方便用戶進行監測控制。同時，數顯表具備報警功能，帶兩路隔離式開關量輸出，通過預先設定好相關的數值，如：高于某一數值或者低于某一數值，可以實現顯示、控制與報警。

第一按鈕連接型號為SYLED6的第一數顯表，設置其一個開關量輸出，設置其被按下時，輸出信號。第二按鈕連接型號為SYLED6的第二數顯表，設置其一個開關量輸出，設置其被按下時，輸出信號。第三按鈕連接型號為SYLED6的第三數顯表，設置其一個開關量輸出，設置其被按下時，輸出信號。

輸入輸出端口的定義為：X0為啟動開關，X1為停止開關，X2為急停開關，X3為連接第一按鈕的第一數顯表，X4為連接第二按鈕的第二數顯表，X5為連接第三按鈕的第三數顯表；Y0為用于第一電機順轉的接觸器KM0，Y1為用于第一電機順轉逆轉的接觸器KM1，Y2為用于燈泡打開的接觸器KM2。根據圖5所示的電氣控制原理圖，所屬領域的技術人員不需要創造性的勞動，即可通過梯形圖編程語言，直觀地編寫出PLC控制器按上述工作原理控制各部件進行動作的PLC程序，實現本裝置運行的智能化，編程的相關指令都為現有技術，在此不再贅述。

（3）有益效果

本發明達到了控制方便、舞臺燈光設計與表演者配合到位、操作簡便的效果，可以有效地控制和調配全部燈具并產生協調的藝術效果，舞臺燈光設計可以根據相聲演員的總體設想進行藝術構思，可以突出主角形象，可以隨著演出的進展不斷變換而對觀眾進行展現。

附圖說明

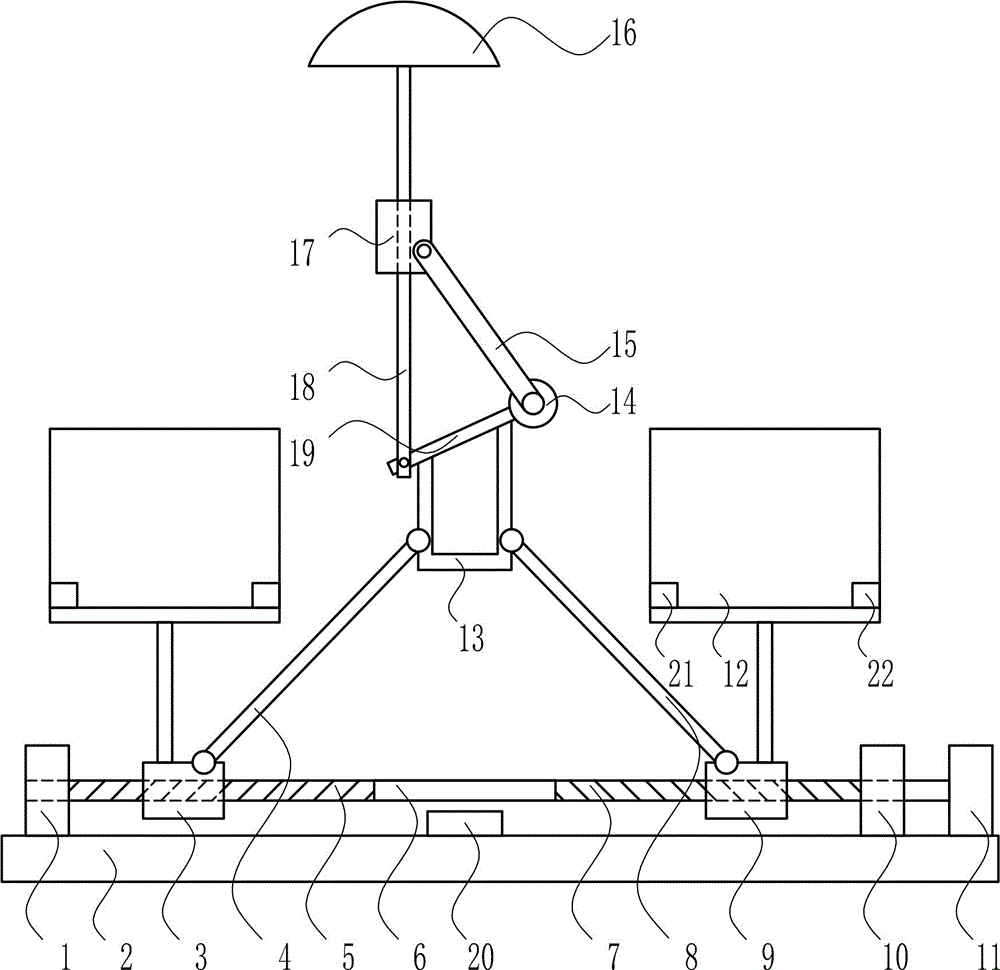

圖1是本發明的第一種主視結構示意圖。

圖2是本發明的第二種主視結構示意圖。

圖3是本發明的第三種主視結構示意圖。

圖4是本發明的第四種主視結構示意圖。

圖5是本發明的電氣控制原理圖。

附圖中的標記為：1-第一軸承座，2-底板，3-第一螺母，4-第一連接桿，5-第一絲桿，6-第三連接桿，7-第二絲桿，8-第二連接桿，9-第二螺母，10-第二軸承座，11-第一電機，12-椅子，13-固定架，14-第二電機，15-轉桿，16-燈泡，17-滑套，18-擺動桿，19-固定桿，20-控制器，21-第一按鈕，22-第二按鈕，23-第三按鈕，24-顯示屏。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種相聲演員專用舞臺燈光，如圖1-5所示，包括有第一軸承座1、底板2、第一螺母3、第一連接桿4、第一絲桿5、第三連接桿6、第二絲桿7、第二連接桿8、第二螺母9、第二軸承座10、第一電機11、椅子12、固定架13、第二電機14、轉桿15、燈泡16、滑套17、擺動桿18和固定桿19，底板2頂部從左至右依次設有第一軸承座1、第二軸承座10和第一電機11，第一軸承座1上設有第一絲桿5，第一絲桿5上設有第一螺母3，第一螺母3和第一絲桿5配合，第一螺母3頂部轉動式連接有第一連接桿4，第二軸承座10上設有第二絲桿7，第一絲桿5和第二絲桿7之間設有第三連接桿6，第二絲桿7右側與第一電機11左側連接，第二絲桿7上設有第二螺母9，第二絲桿7與第二螺母9配合，第二螺母9頂部轉動式連接有第二連接桿8，第三連接桿6上方設有固定架13，第一連接桿4和第二連接桿8頂部都與固定架13底部轉動式連接，固定架13頂部設有固定桿19，固定桿19右端前側設有第二電機14，第二電機14前側連接有轉桿15，固定桿19左端前側轉動式連接有擺動桿18，擺動桿18上設有滑套17，滑套17前側與轉桿15上端轉動式連接，擺動桿18頂部設有燈泡16，第一螺母3和第二螺母9頂部都設有椅子12，第一連接桿4和第二連接桿8位于椅子12之間。

還包括有控制器20、第一按鈕21和第二按鈕22，底板2頂部中間設有控制器20，椅子12上設有第一按鈕21和第二按鈕22，第一按鈕21位于第二按鈕22之間，第一電機11、第一按鈕21和第二按鈕22都與控制器20連接。

還包括有第三按鈕23，椅子12上設有第三按鈕23，燈泡16和第三按鈕23與控制器20連接。

還包括有顯示屏24，固定架13上設有顯示屏24。

底板2的俯視圖為正方形，底板2的厚度為15厘米，底板2呈水平放置，底板2頂部與第一軸承座1、第二軸承座10和第一電機11固定連接，且底板2與第一軸承座1、第二軸承座10和第一電機11之間的夾角為90°。

椅子12的俯視圖為圓形，椅子12的椅背高度為50厘米，第一按鈕21、第二按鈕22和第三按鈕23位于椅子12的椅背前側，椅子12與第一螺母3和第二螺母9固定連接，且椅子12與第一螺母3和第二螺母9之間的夾角為90°。

第一連接桿4、第二連接桿8和第三連接桿6的材質為Q235鋼，且第一連接桿4和第二連接桿8呈傾斜放置，且第一連接桿4和第二連接桿8與固定架13轉動式連接。

燈泡16距離地面的高度為2.5米，燈泡16的燈罩為半弧形，燈泡16照射出的燈光為暖色光。

工作原理：當相聲演員要進行表演時，兩位相聲演員坐在本裝置的椅子12上，打開燈泡16，燈泡16發光可以對兩位相聲演員進行照射，當兩位相聲演員需要靠近或遠離時，啟動第一電機11順轉或逆轉，使第二絲桿7順轉或逆轉，通過第三連接桿6帶動第一絲桿5順轉或逆轉，第一絲桿5和第二絲桿7螺紋相反，使第二螺母9向左移動或向右移動，使第一螺母3向右移動或向左移動，使第一螺母3和第二螺母9向中間移動或向兩邊移動，可以帶動兩位相聲演員靠近或遠離至合適位置時，關閉第一電機11，同時第一螺母3和第二螺母9向中間移動或向兩邊移動使第一連接桿4擺動，使燈泡16向上移動或向下移動，燈光可以隨著相聲演員靠近或遠離而變化，當需要燈光擺動時，啟動第二電機14交替順轉和逆轉，帶動轉桿15交替順轉和逆轉，通過滑套17使擺動桿18上端交替向右移動和向左移動，使燈泡16交替向右移動和向左移動，可以體現出表演的不同場景，當表演完畢后，關閉燈泡16，待燈泡16移動至復位后，關閉第二電機14，啟動第一電機11逆轉或順轉，使第二絲桿7逆轉或順轉，通過第三連接桿6帶動第一絲桿5逆轉或順轉，第一絲桿5和第二絲桿7螺紋相反，使第一螺母3和第二螺母9向兩邊移動或向中間移動至復位，關閉第一電機11，演員可以從椅子12上下來。

因為還包括有控制器20、第一按鈕21和第二按鈕22，底板2頂部中間設有控制器20，椅子12上設有第一按鈕21和第二按鈕22，第一按鈕21位于第二按鈕22之間，第一電機11、第一按鈕21和第二按鈕22都與控制器20連接，當兩位相聲演員需要靠近或遠離時，兩位相聲演員按下第一按鈕21或第二按鈕22，第一按鈕21或第二按鈕22反饋信號至控制器20，控制器20控制第一電機11順轉或逆轉，使第二絲桿7順轉或逆轉，通過第三連接桿6帶動第一絲桿5順轉或逆轉，第一絲桿5和第二絲桿7螺紋相反，使第二螺母9向左移動或向右移動，使第一螺母3向右移動或向左移動，使第一螺母3和第二螺母9向中間移動或向兩邊移動，可以帶動兩位相聲演員靠近或遠離，當演員停止按下第一按鈕21或第二按鈕22時，第一按鈕21或第二按鈕22反饋信號至控制器20，控制器20控制第一電機11關閉。

因為還包括有第三按鈕23，椅子12上設有第三按鈕23，燈泡16和第三按鈕23與控制器20連接，當需要燈光時，兩位相聲演員按下第三按鈕23，第三按鈕23反饋信號至控制器20，控制器20控制燈泡16打開，當不需要燈光時，兩位相聲演員松開第三按鈕23。

因為還包括有顯示屏24，固定架13上設有顯示屏24，顯示屏24可以顯示節目的名稱以及節目的相關資料。

因為底板2的俯視圖為正方形，底板2的厚度為15厘米，底板2呈水平放置，底板2頂部與第一軸承座1、第二軸承座10和第一電機11固定連接，且底板2與第一軸承座1、第二軸承座10和第一電機11之間的夾角為90°，使裝置更穩定，當表演者在表演時，燈泡16可以移動得更平穩，同時提高了裝置的安全系數。

因為椅子12的俯視圖為圓形，椅子12的椅背高度為50厘米，第一按鈕21、第二按鈕22和第三按鈕23位于椅子12的椅背前側，椅子12與第一螺母3和第二螺母9固定連接，且椅子12與第一螺母3和第二螺母9之間的夾角為90°，使裝置更穩定，當表演者坐在椅子12上時可以更安全，讓表演者更舒適，也對表演者的安全提供了保障。

因為第一連接桿4、第二連接桿8和第三連接桿6的材質為Q235鋼，且第一連接桿4和第二連接桿8呈傾斜放置，且第一連接桿4和第二連接桿8與固定架13轉動式連接，可以使燈泡16更好的上下移動，有利于燈光的強弱變化。

因為燈泡16距離地面的高度為2.5米，燈泡16的燈罩為半弧形，燈泡16照射出的燈光為暖色光，有利于產生協調的藝術效果。

控制器20選擇廈門海為科技有限公司生產的海為S32S0T型PLC控制器20，主機外部24VDC供電，16路輸入，16路輸出。

SunYuanSYLED6數顯表用插頭連線接入變送器測量電路中，該表的功能是將0-5V、0-10V、1-5V、0-±200mV、0-20mA、4-20mA等變送信號按設定的范圍，線性地、對應地以十進制數字量顯示出來。通過各種相關傳感器將溫度、壓力、流量、液位等物理量轉化為標準電壓電流信號以后，再接入該數顯表，將溫度、壓力、流量、液位等物理量實時顯示出來，方便用戶進行監測控制。同時，數顯表具備報警功能，帶兩路隔離式開關量輸出，通過預先設定好相關的數值，如：高于某一數值或者低于某一數值，可以實現顯示、控制與報警。

第一按鈕21連接型號為SYLED6的第一數顯表，設置其一個開關量輸出，設置其被按下時，輸出信號。第二按鈕22連接型號為SYLED6的第二數顯表，設置其一個開關量輸出，設置其被按下時，輸出信號。第三按鈕23連接型號為SYLED6的第三數顯表，設置其一個開關量輸出，設置其被按下時，輸出信號。

輸入輸出端口的定義為：X0為啟動開關，X1為停止開關，X2為急停開關，X3為連接第一按鈕21的第一數顯表，X4為連接第二按鈕22的第二數顯表，X5為連接第三按鈕23的第三數顯表；Y0為用于第一電機11順轉的接觸器KM0，Y1為用于第一電機11順轉逆轉的接觸器KM1，Y2為用于燈泡16打開的接觸器KM2。根據圖5所示的電氣控制原理圖，所屬領域的技術人員不需要創造性的勞動，即可通過梯形圖編程語言，直觀地編寫出PLC控制器20按上述工作原理控制各部件進行動作的PLC程序，實現本裝置運行的智能化，編程的相關指令都為現有技術，在此不再贅述。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
