本發明涉及一種照明設備，特別是一種貨架標示牌LED條形燈。

背景技術：

一般的日常生活中，隨處都可見到各種照明設備，例如，日光燈、路燈、臺燈、藝術燈等。在上述的照明設備中，傳統上大部分是以鎢絲燈泡作為發光光源。近年來，由于科技日新月異，已利用發光二極管(LED)作為發光來源。甚者，除照明設備外，對于一般交通號志、廣告牌、車燈等，亦都改為使用發光二極管作為發光光源。如前所述，使用發光二極管作為發光光源，其好處在于省電，且亮度更大，故于使用上已逐漸普通化。

隨著LED條形燈具的普及，越來越多的場合開始使用LED條形燈具。對于超市、商場、博物院、展覽廳等場所會大量的使用到貨架來擺放被展示的物品，這些貨架都包括至少兩根立柱、架設在該立柱上的托臂，以及放置在兩個托臂上的至少一層層板。在實際使用中，一般貨架都會設置至少兩層層板。這些層板之間的照明一般來自兩個方向的光源，一是建筑物如超市，商場等的頂部的光源，二是設置在每一層層板的下面的光源。但是當貨物擺放在層板上時，離用戶最近的一排貨物的展示側往往不能被重點突出，即該離用戶最近的一排的貨物的展示側與其他側所獲得的光照是一樣的，因此難以提升用戶的購買欲。而且層板靠近立柱的一側往往光線被層板擋住，比較暗，降低顧客的光照體驗，而如果再在該層板靠近立柱的一側加裝燈具又會增加成本，浪費能源。

技術實現要素：

有鑒于此，有必要提供一種既可以對層板上面的物品進行重點照明又可以對層下面的空間進行補光的貨架標示牌LED條形燈，以滿足上述需求。

一種貨架標示牌LED條形燈，所述貨架包括至少一塊層板，每一塊層板都包括一個用于設置所述貨架標示牌LED條形燈的卡板。所述貨架標示牌LED條形燈包括一個條形燈腔，以及一個設置在所述條形燈腔內的LED發光模組。在垂直于所述條形燈腔的延伸方向的截面上所述條形燈腔包括一條用于連接所述卡板的卡板連接邊，一條與該卡板連接邊間隔設置的非透明邊，一條連接所述卡板連接邊與非透明邊的上透光邊，以及一條連接所述卡板連接邊與非透明邊的并與上透光邊間隔的下透光邊。所述上透光邊與所述層板平行。所述卡板連接邊的長度小于所述非透明邊的長度。所述LED發光模組設置在所述卡板連接邊上并包括至少一顆LED芯片，以及一條設置在所述LED芯片的出光方向上的條形透鏡。在垂直于所述條形燈腔的延伸方向上所述條形透鏡包括一個入射面，一個第一全反射面，一個第二全反射面，一個與所述第二全反射面連接的折射反射面，以及一條位于所述第一全反射面與第二全反射面之間的分界線。所述第一全反射面將射到其上的光全部反射向所述上透光邊。所述第二全反射面將射到其上的光全部反射向所述折射反射面。所述折射反射面將來自入射面的光折射射出，并將來自第二全反射面的光再次反射射出，所述折射反射面的出射光射向所述下透光邊。所述分界線與所述LED芯片的光軸相交。

進一步地，所述LED芯片的光軸與上透光邊平行。

進一步地，所述卡板連接邊與非透明邊平行設置。

進一步地，所述貨架標示牌LED條形燈還包括一個設置在所述條形條腔中的光學擴散膜，該光學擴散膜設置在所述上透光邊與所述LED發光模組之間。

進一步地，所述LED發光模塊還包括一個用于設置所述LED芯片的電路板，所述卡板連接邊上設置有兩條L形插槽，該兩條L形插槽用于插設所述電路板，所述條形透鏡固定在所述電路板上。

進一步地，所述條形透鏡包括一個第一出光面，所述第一全反射面的反射光從該第一出光面射出，該第一出光面與入射面垂直。

進一步地，所述條形透鏡包括一個第二出光面，所述折射反射面的反射光線從該第二出光面射出，該第二出光面與入射面平行或重合，所述第二出光面的與入射面連接的位置與所述下透光邊與卡板連接邊連接的位置齊平。

與現有技術相比，由于本發明的貨架標示牌LED條形燈所具有所述條形燈腔的結構以及LED發光模組的條形透鏡的光學設計結構，使得放置在層板上的離用戶最近的一排的物品的展示側可以被重點照明，改善了用戶的購物欲，同時也將層板與立柱交界的位置進行了照明，在不需要增加燈具的前提下，不僅提高了用光體驗，也節省能源，降低了成本。

附圖說明

以下結合附圖描述本發明的實施例，其中：

圖1為本發明提供的一種使用在貨架上的貨架標示牌LED條形燈的分解結構示意圖。

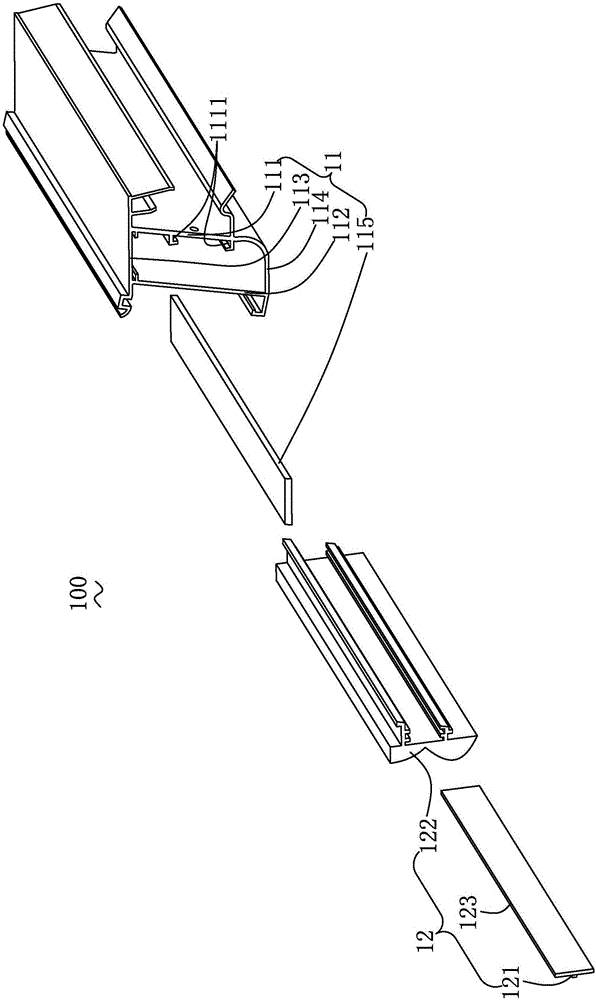

圖2為圖1的貨架標示牌LED條形燈的分解結構示意圖。

圖3為圖2的貨架標示牌LED條形燈所具有LED發光模塊的結構示意圖。

圖4為圖1的貨架標示牌LED條形燈的光路示意圖。

具體實施方式

以下基于附圖對本發明的具體實施例進行進一步詳細說明。應當理解，此處所描述的具體實施例僅作為實施例，并不用于限定本發明的保護范圍。

請參閱圖1至圖4，其為本發明所提供的一種貨架標示牌LED條形燈100的結構示意圖。首先需要說明的是所述貨架標示牌LED條形燈100所使用的貨架的基本結構。貨架作為一種現有技術，其在商場、超市、博物館等陳列展示場所被普遍使用。通常貨架包括至少兩根立柱20，以及設置在所述兩根立柱20上的至少一層層板21。每一塊層板21都包括一個用于設置所述貨架標示牌LED條形燈100的卡板22。同時為了便于用戶查看標示牌，在垂直于所述標示牌LED條形燈100的延伸方向的截面上，所述卡板22與層板21之間的夾角為鈍角，而不是垂直。該鈍角可以小于105度也可以根據實際需要來設定。所述貨架標示牌LED條形燈100包括一個條形燈腔11，以及一個設置在所述條形燈腔10內的LED發光模塊12。還需要進一下說明的是，所述標示牌LED條形燈100還包括一個用于插設標示牌的標示牌插接組件(未標示)和一個用于將該貨架標示牌LED條形燈100加裝到卡板22上的卡扣組件(未標示)。所述條形燈腔11設置在的所述標示牌插接組件與卡扣組件之間。可以想到的是，所述標示牌LED條形燈100還包括其他一些功能模塊，如端蓋、驅動電源等等。上述這些功能模塊不為本發明的重點，在此不再詳細說明。

在垂直于所述條形燈腔11的延伸方向的截面上，所述條形燈腔11包括一條用于連接所述卡板22的卡板連接邊111，一條與卡板連接邊111間隔設置的非透明邊112，一條連接所述卡板連接邊111與非透明邊112的上透光邊113，以及一條連接所述卡板連接邊111與非透明邊112的并與上透光邊113間隔設置的下透光邊114。所述卡板連接邊111用于連接卡板22，即將該條形燈腔11設置在所述卡板22上。該卡板連接邊111的形狀應當與卡接板22的形狀相同，以利于該卡板連接邊111可以貼合在該卡接板22上。在本實施例中，所述卡接板22為一個平板，因此所述卡板連接邊111也為平板。當所述卡板22為波浪形或彎折形時，該卡板連接邊111也可以相應制成波浪形或彎折形。所述卡板連接邊111的朝向所述條形燈腔11的內部的一側還設置有兩條L形插槽1111。該兩條L形插槽1111用于設置所述LED發光模塊12，其結構會在下面進行詳細說明。所述非透明邊112還用于設置所述標示牌插接組件，因此為了便于用戶查看標示牌，該非透明邊112與卡板連接邊111平行。所述非透明邊112的長度大于所述卡板連接邊111的長度。所述上透光邊113朝向所述燈腔11外部的一側與所述層板10之間的角度為180度，從而使得該上透光邊113朝向所述燈腔14外部的一側與層板21平行，利于美觀，也正因為該上透光邊113朝向所述燈腔14外部的一側與層板21平行，使得所述非透明邊112與所述卡板連接邊111位于所述上透光邊113的一側齊平，而位于所述下透光邊114的一側是錯位設置。由于所述非透明邊112與卡板連接邊111在位于所述下透光邊114的一側是錯位設置，使得所述下透光邊114的整體形狀不會與所述層板21平行。所述下透光邊114可以為連接在所述非透明邊112與卡板連接邊111的末端的弧形，L形結構，或者是斜邊。在本實施例中，所述下透光邊114為連接在所述非透明邊112與卡板連接邊111的末端的弧形。由于所述弧形下透光邊114的存在，使得光線可以從該下透光邊114射出，并射在下一層層板21上放置的物品上或照亮該兩層層板10之間的內部空間。

所述LED發光模塊12包括至少一顆LED芯片121，一條設置在所述LED芯片121的出光方向上的條形透鏡122，一個用于設置所述LED芯片121的電路板123，以及一個設置在所述條形透鏡122上的安裝組件124。所述LED芯片121為本領域技術人員所習知的發光二極管，其具體結構及工作原理在此不再贅述。可以理解的是，每一個LED芯片121都包括一條光軸1211。該光軸1211或光軸面雖然是一個虛擬的幾何特征，但其作為光學設計的導向，是必不可少的。該光軸1211一般位于該LED芯片121的中心，或光軸面位于該LED芯片121的對稱線上。同時，為了便于進行光學設計，在本實施例中，所述光軸1211與上透光邊113平行。在垂直于所述條形燈腔11的延伸方向的截面上所述條形透鏡122包括一個入射面1221，一個第一全反射面1222，一個第二全反射面1223，一個與所述第二全反射面1223連接的折射反射面1224，以及一條位于所述第一全反射面1222與第二全反射面1223之間的分界線1225。所述入射面1221用于接收所述LED芯片121的出射光，為了簡化光學設計，該入射面1221通常為平面，其與所述LED芯片121的距離根據所述入射面1221所需要的光斑的大小來確定，極限情況為所述入射面1221與所述LED芯片121緊靠在一起。在本實施例中，所述入射面1221與所述LED芯片121間隔設置。所述分界線1225與所述光軸1211相交，從而使得所述LED芯片121的一半光量進入了所述分界線1225的一側，另一半光量進入了所述分界線1225的另一側。為了便于說明簡潔清楚，將所述分界線1225的一側定義為第一入射側1226，將所述分界線1226的另一側定義為第二入射側1227。

下面來說明該條形透鏡122的光路原理。所述第一全反射面1222將接收來自第一入射側1226的入射光線并將其全部反射向所述上透光邊113。因而所述條形透鏡122還包括一個第一出光面1228，所述第一全反射面1222的反射光從該第一出光面1228射出，并射向上透光邊113。該第一出光面1228與所述入射面1221垂直，以方便進行光學設計。由于從所述LED芯片121的出射光在垂直于所述條形燈腔11的延伸方向的截面上是分散在0度至180度之間，當LED芯片121與所述入射面1221間隔設置，使得在第一入射側1226的入射光與入射面1221的角度位于90度以內。然后根據反射原理，所述第一全反射面1222的出射光相對于光軸1211的角度也在90度之內，從而可以使第一全反射面1222的部分出射光，如相對于光軸1211的角度在30度至80的出射光，照射在層板21上放置的離用戶最近的一排貨物的展示側上，可以照明該物品展示側上的圖案與文字，達到重點照明的目的。

所述第二全反射面1223將接收來自所述第二入射側1227的部分入射光線并將射到其上的光全部反射向所述折射反射面1224。所述第一、第二全反射面1222、1223的曲面形狀遵循全反射定律，即根據該全反射定律，該第一、第二全反射面1222、1223應當將到達其上的所有光線全部反射出去。

所述折射反射面1224將接收來自所述第二全反射面1223的反射光和接收來自所述第二入射側1227的其余部分的入射光線，同時該折射反射面1224將來自第二全反射面1223的反射光重新再全部反射出去。該折射反射面1224接收來自第二入射側1227的入射光再將這些入射光從該折射反射面1224折射出去。所述折射反射面1224的反射光與折射光皆從下透光邊114射出。同理，在垂直于所述條形燈腔11的延伸方向的截面上，由于LED芯片122與所述入射面121間隔設置，使得在第二入射側1227的入射光與入射面121的角度位于90度以內。所述第二入射側1227的部分入射光，如與入射面121的角度位于90度至60度以內的入射光將射至第二全反射面1223上，該角度位于90度至60度以內的入射光又被該第二全反射面1223反射，并反射到所述折射反射面1224上。該折射反射面1224將該角度位于90度至60度以內的入射光再次反射出去，根據全反射原理，該再次反射出去的光線與入射面121之間的夾角的銳角仍然位于90度至60度以內，只是方向大致相反，從而可以使該部分的光線照射向層板21與貨架的立柱交界的位置，進而可以照亮該貨架的層板的整個空間，而不用在層板21的下面增加新的燈具，節省成本，降低能耗。所述條形透鏡121還包括一個第二出光面1229。所述折射反射面1224的反射光線從該第二出光面1229射出。為了降低該角度位于90度至60度以內的入射光的光路變化，所述折射反射面1224的反射光線的第二出光面1229與入射面1221平行或重合。在本實施例中，所述第二出光面1229與入射面1221重合，以降低生產成本。為了使所述第二出光面1229的出射光能射向層板21與貨架的立柱交界的位置，所述第二出光面1229的與第二入射側1227連接的位置應當與所述下透光邊114與卡板連接邊111連接的位置齊平。所述第二入射側1227的另一部分入射光，如與入射面121的角度位于60度以內的入射光將直接射在所述折射反射面1224，由于只有當90度至60度內的光符合全反射定律時，位于60度以內的入射光將不符合全反射定律，因此該部分入射光將直接從該折射反射面1224上折射出去，根據折射原理，經過該折射反射面1224的折射，其出射光與入射面之間的夾角將小于60度，其經過下透光邊114以后，將照射在另一層層板21上放置的物品的頂部或物品的展示側上，進一步可以照亮另一層層板21上的物品或補充該物品的展示側的重點照明的需求。

所述電路板123可以為印刷電路板(Printed Circuit Board，PCB)，其上設置有電路或其他的電子元件，如二極管、三極管等以給LED芯片121額定的電流或控制信號。在本實施例中，所述條形透鏡122也固定在所述電路板123上。

所述安裝組件124包括兩條從所述條形透鏡122的入射面側延伸出的組裝條1241，兩條分別開設在所述兩條組裝條1241內側的插槽1242，以及分別設置在所述兩條組裝條1241的外側的手指條1243。所述插槽1242用于插設所述電路板123，從而固定該電路板123的相對位置。所述兩條手指條1243分別插設在所述卡板連接邊111的L形插槽1111中，從而固定該LED發光模組12的相對位置。

所述燈腔11還可以包括一個光學擴散膜115。該光學擴散膜115位于所述LED發光模組12與上透光邊113之間。因為所述LED芯片121是一粒一粒地設置在所述電路板123上。而所述條形透鏡122是透明的，因此用戶會從所述上透光邊113看到一顆一顆的點光源，從而影響用戶的感光體驗。為了避免此種情況，該光學擴散膜115用于將射向上透光邊113的光進行分散，從而可以最大程度地避免點光源的效果產生。所述光學擴散膜115為一種現有技術，其結構及工作原理在此不再詳細說明。具體地，通過在所述卡板連接邊111與非透明邊112上分別設置一個插槽(未標示)，然后將該光學擴散膜115插設在該插槽中，從而達到安裝所述光學擴散膜115的目的。

與現有技術相比，由于本發明的貨架標示牌LED條形燈100所具有所述條形燈腔11的結構以及LED發光模組12的條形透鏡122的光學設計結構，使得放置在層板21上的離用戶最近的一排的物品的展示側可以被重點照明，改善了用戶的購物欲，同時也將層板與立柱交界的位置進行了照明，在不需要增加燈具的前提下，不僅提高了用光體驗，也節省能源，降低了成本。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則的內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
