本實用新型涉及一種燈具，具體是一種具有微調功能的吸頂燈。

背景技術：

現有技術中安裝在天花板上的吸頂燈由燈具主體和燈罩構成，安裝座通過爆炸螺釘固定安裝在天花板上，在安裝座上設有螺孔，利用螺釘穿過燈具主體并旋進安裝座螺孔上，使燈具主體固定安裝在天花板上；當天花板上的孔位置沒有準確定位時，容易造成吸頂燈安裝位置發生偏移，影響美觀。

技術實現要素：

本實用新型的目的在于提供一種具有微調功能的吸頂燈，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種具有微調功能的吸頂燈，包括安裝支架、燈座和燈罩；安裝支架兩端均開設有第一矩形孔；所述第一矩形孔上設有螺釘；安裝支架中間位置開設有第二矩形孔；所述第二矩形孔上方設有橫桿；橫桿的凹槽內裝有螺栓；螺栓另一端穿過第二矩形孔與螺母連接，將橫桿與安裝支架連接緊固；第二矩形孔通過螺柱與燈座連接固定；所述螺柱位于第二矩形孔兩端；燈座表面設有反光板；燈座上設有若干LED燈條；燈座中心位置設有LED驅動電源；所述LED燈條與LED驅動電源連接；安裝支架外側套裝有燈罩；燈罩頂端設有向內側的卡槽；通過卡槽與旋轉扣相配合，將燈罩與安裝支架和橫桿連接固定；旋轉扣安裝在安裝支架和橫桿的兩端。

作為本實用新型進一步的方案：所述安裝支架為板狀結構，中間部分下凹。

作為本實用新型再進一步的方案：所述橫桿高度與安裝支架下凹距離相等，其橫截面為矩形，內部設有橫截面為矩形的凹槽。

作為本實用新型再進一步的方案：所述螺栓為方頭螺栓，其方頭部分與橫桿的凹槽相配合。

作為本實用新型再進一步的方案：所述燈座為一塊矩形板，長度小于安裝支架的長度，寬度小于橫桿的寬度。

作為本實用新型再進一步的方案：所述燈罩為長方體結構，其長度大于安裝支架的長度，寬度大于橫桿的寬度。

作為本實用新型再進一步的方案：所述旋轉扣為L形板狀結構。

與現有技術相比，本實用新型的有益效果是：

本實用新型結構簡單，改變了一般吸頂燈整塊的安裝支架和燈罩的結構；通過兩塊長條裝的安裝支架實現了吸頂燈縱向位置的微調；通過加裝的橫桿，實現了吸頂燈在橫向位置的微調；有效避免了因為在天花板上打孔定位不準而導致吸頂燈的安裝偏離理想位置的問題。

附圖說明

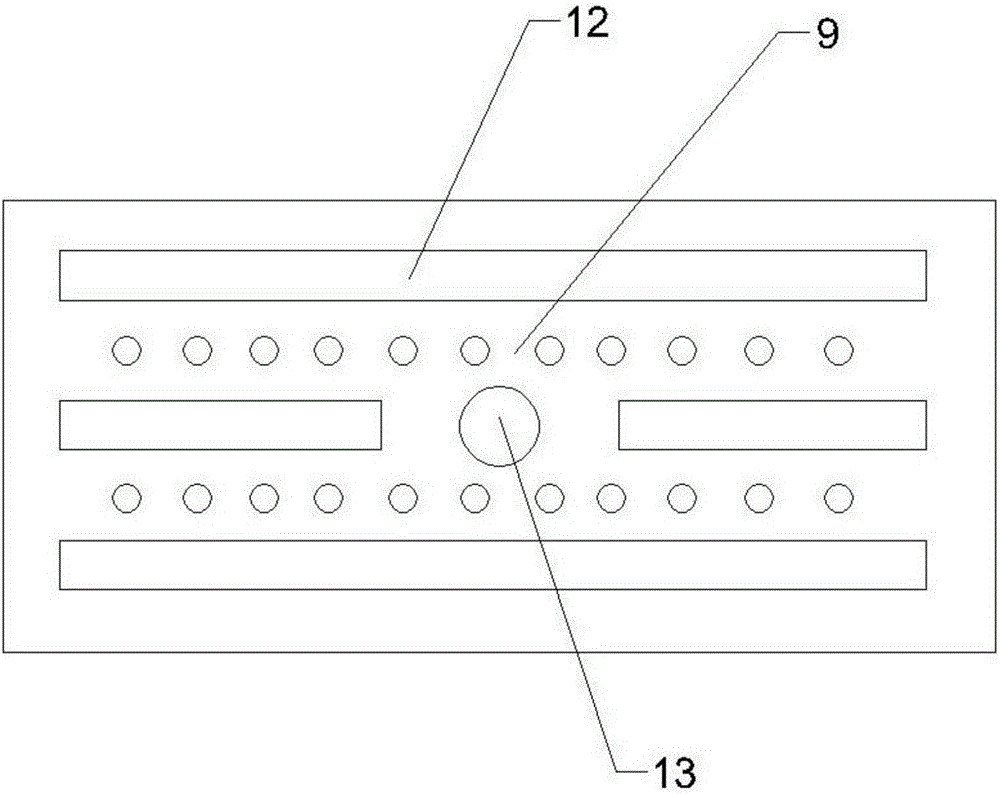

圖1為具有微調功能的吸頂燈的結構示意圖。

圖2為具有微調功能的吸頂燈中的結構示意圖。

圖3為具有微調功能的吸頂燈中的結構示意圖。

圖中：1-卡槽，2-第一矩形孔，3-第二矩形孔，4-橫桿，5-旋轉扣，6-安裝支架，7-燈罩，8-反光板，9-燈座，10-螺柱，11-螺釘，12-LED燈條，13-LED驅動電源，14-螺栓，15-螺母。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種具有微調功能的吸頂燈，包括安裝支架6、燈座9和燈罩7；所述安裝支架6為板狀結構，中間部分下凹；安裝支架6兩端均開設有第一矩形孔2；所述第一矩形孔2上設有螺釘11；安裝支架6中間位置開設有第二矩形孔3；所述第二矩形孔3上方設有橫桿4；所述橫桿4高度與安裝支架6下凹距離相等，其橫截面為矩形，內部設有橫截面為矩形的凹槽；橫桿4的凹槽內裝有螺栓14；所述螺栓14為方頭螺栓，其方頭部分與橫桿4的凹槽相配合；螺栓14另一端穿過第二矩形孔3與螺母15連接，將橫桿4與安裝支架6連接緊固；第二矩形孔3通過螺柱10與燈座9連接固定；所述螺柱10位于第二矩形孔3兩端；所述燈座9為一塊矩形板，長度小于安裝支架6的長度，寬度小于橫桿4的寬度；燈座9表面設有反光板8；燈座9上設有若干LED燈條12；燈座9中心位置設有LED驅動電源13；所述LED燈條12與LED驅動電源13連接；安裝支架6外側套裝有燈罩7；所述燈罩7為長方體結構，其長度大于安裝支架6的長度，寬度大于橫桿4的寬度；燈罩7頂端設有向內側的卡槽1；通過卡槽1與旋轉扣5相配合，將燈罩7與安裝支架6和橫桿4連接固定；所述旋轉扣5為L形板狀結構；旋轉扣5安裝在安裝支架6和橫桿4的兩端。

本實用新型的工作原理是：

通過第一矩形孔2上的螺釘11將安裝支架6固定在天花板上；通過第一矩形孔2調節安裝支架6的位置，使其位于理想位置；通過螺栓14調節橫桿4的位置，使其位于理想位置；通過第二矩形孔3兩端的螺柱10將燈座9固定；將燈罩7扣在安裝支架6上，轉動旋轉扣5，將燈罩7與安裝支架6連接固定。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
