本實用新型涉及的是汽車配件的技術領域，尤其是一種汽車用低功率LED插泡燈。

背景技術：

隨著社會的不斷發展，汽車業得到了迅速的發展。汽車配件的市場越越來越大，在縱多的汽車配件中，車燈是其中重要的組成部分，汽車上的車燈有遠光燈、近光燈、示寬燈、剎車燈、牌照燈等，在汽車車燈中牌照燈、示寬燈和剎車燈都是采用的插泡，傳統的插泡正常的使用壽命為3000小時左右，長期使用過程中反復插接會出現插接口的銅絲斷裂導致縮短使用壽命。使用過程中，光源的亮度低，穿透力差；還會出現燈泡破裂的現象，由于燈泡內充滿惰性氣體，對維修人員造成了傷害；插泡的長期間斷性更換也增加了車主的維修成本。

綜上所述，現有的汽車用插泡在結構和設計上還存在很大的缺陷，不能滿足現代人們實際的需要。

技術實現要素：

本實用新型需要解決的技術問題是針對上述技術問題提出的一種汽車用低功率LED插泡燈，結構簡單，節能且成本低，體積占比小，耐用性好，使用壽命長，減少了車主的維修成本，提高了插泡的實用性。

為解決上述技術問題，本實用新型提供了汽車用低功率LED插泡燈，具有呈T形狀的線路板組件，所述呈T形狀的線路板組件的上部端面上固定設置有電阻，所述呈T形狀的線路板組件上端對應的另一端面上固定設置有LED燈珠； 所述呈T形狀的線路板組件的上部外圍還設置有包裹層；所述呈T形狀的線路板組件主要由基板和導電層組成，所述基板的上端面和下端面上均設置導電層。

進一步地說明，上述技術方案中，所述導電層設置在電阻與呈T形狀的線路板組件的連接處和LED燈珠與線路板組件的連接處，所述呈T形狀的線路板組件下部上端面的兩側和下端面的兩側均設置有導電層。這樣的設計是為了實現電阻和燈珠串聯，保證插泡燈的正常使用。

進一步地說明，上述技術方案中，所述基板和導電層之間還設置有油漆層。這樣的設計是為了保證導電層的阻斷，避免出現短路的現象。

進一步地說明，上述技術方案中，所述LED燈珠通過焊接方式連接在呈T形狀的線路板組件上。這樣的設計是為插泡提供了主要的光源主件。

進一步地說明，上述技術方案中，所述LED燈珠為2835貼片燈珠、3014貼片燈珠、5050貼片燈珠中一種或者多種的組合。這樣的設計是方便使用人員采用不同規格的LED燈珠焊接，使用到不同的場合，提高使用范圍。

進一步地說明，上述技術方案中，所述電阻通過焊接方式連接在呈T形狀的線路板組件上。這樣的設計是對LED燈珠進行一定的分壓，提高LED燈珠的使用壽命。

進一步地說明，上述技術方案中，所述呈T形狀的線路板組件下部上端面的兩側和下端面的兩側設置的導電層上還設置有通孔。這樣的設計可以提高在與插座接觸部位的連接固定性。

進一步地說明，上述技術方案中，所述包裹層為環氧樹脂層或PVC層中的一種。這樣的設計是對整個電路起到一個外部保護作用，從而提高其使用壽命。

采用上述結構后，可以達到以下有益效果：

(1)、使用壽命長替代了原有插泡燈的使用，原有插泡燈的正常使用壽命為3000小時左右，該LED插泡燈正常使用壽命可以達到2萬小時；

(2)節能且成本低采用該LED插泡燈使用0.5瓦的燈珠就可以達到原來傳統使用5瓦的亮度，提高了整體亮度，降低了電能的損失；

(3)結構簡單，安全環保該LED插泡燈采用電阻和LED燈珠的串聯方式，利用呈T形狀的下部板狀導電層的插接來實現照明，替換傳統采用玻璃燈泡壓入惰性氣體，利用銅絲觸頭插接的模式，避免了觸頭銅絲帶來的斷裂影響使用壽命。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明：

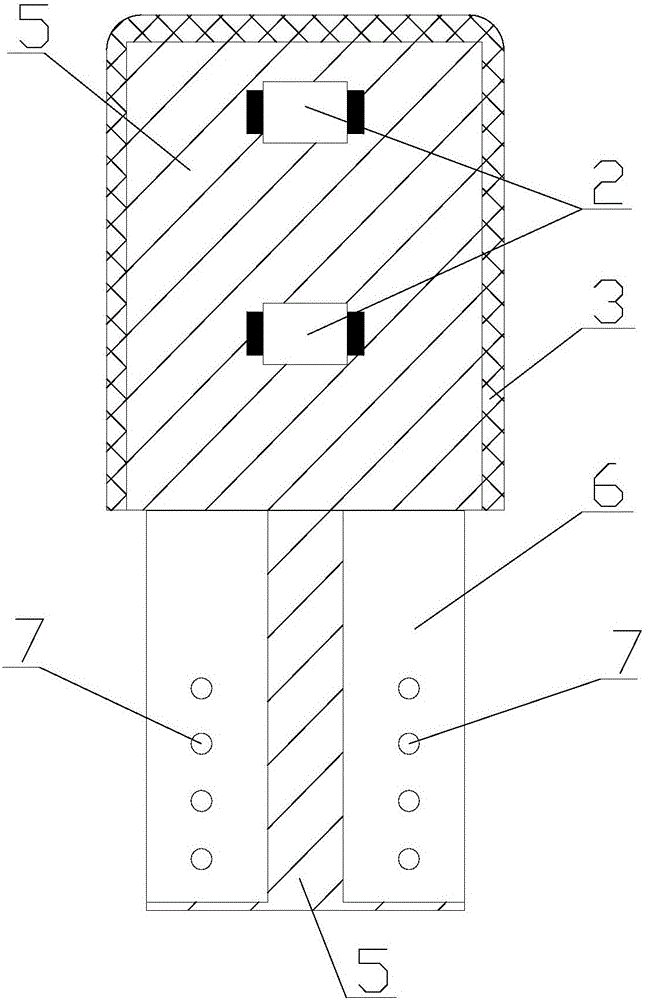

圖1是本實用新型的正面結構示意圖；

圖2是本實用新型的背面結構示意圖；

圖3是本實用新型中呈T形狀的線路板組件的正面結構示意圖；

圖4是本實用新型中呈T形狀的線路板組件的背面結構示意圖；

圖5是本實用新型中呈T形狀的線路板組件的層結構示意圖。

圖中：1為電阻，2為LED燈珠，3為包裹層，4為基板，5為油漆層，6為導電層，7為通孔。

具體實施方式

如圖1～5所示的是一種汽車用低功率LED插泡燈，具有呈T形狀的線路板組件，呈T形狀的線路板組件的上部端面上固定設置有電阻1，呈T形狀的線路板組件上端對應的另一端面上固定設置有LED燈珠2；呈T形狀的線路板組件的上部外圍還設置有包裹層3；呈T形狀的線路板組件主要由基板4和導電層6組 成，基板4的上端面和下端面上均設置導電層6。

其中，導電層6設置在電阻1與呈T形狀的線路板組件的連接處和LED燈珠2與線路板組件的連接處，呈T形狀的線路板組件下部上端面的兩側和下端面的兩側均設置有導電層6。基板4和導電層6之間還設置有油漆層5。LED燈珠2的兩側通過焊接方式連接在呈T形狀的線路板組件上。LED燈珠2為2835貼片燈珠、3014貼片燈珠、5050貼片燈珠中一種或者多種的組合。電阻1的兩側通過焊接方式連接在呈T形狀的線路板組件上。呈T形狀的線路板組件下部上端面的兩側和下端面的兩側設置的導電層6上還設置有通孔7。包裹層3為環氧樹脂層或PVC層中的一種。

本實用新型中電阻1和LED燈珠采用普通的串聯連接方式連接；線路板組件也可以采用其他材料制成；LED燈珠2和電阻1可以根據不同的場合需求進行自主的選配規格和大小。

雖然以上描述了本實用新型的具體實施方式，但是本領域熟練技術人員應當理解，這些僅是舉例說明，可以對本實施方式作出多種變更或修改，而不背離本實用新型的原理和實質，本實用新型的保護范圍僅由所附權利要求書限定。
