本實用新型涉及照明設備領域，特別是涉及一種端部發光LED燈。

背景技術：

LED燈管也俗稱光管、日光燈管，其光源采用LED作為發光體。傳統的做法是在燈管內設置條形的PCB板，在PCB板上排列設置多個發光二極管(Light Emitting Diode，即LED)，與熒光燈管相比已經做到很大程度的節能，但是依然耗能較多，耗能也意味著易發熱；而且在PCB板上固定發光二極管出故障后只能替換整個PCB板，維護成本高。

技術實現要素：

本實用新型要解決的技術問題是傳統的LED燈管耗能大和維修成本高的問題。

為了解決上述技術問題，本實用新型提供一種端部發光LED燈，包括燈管和設置在燈管兩端的堵頭，至少一個堵頭的內側部設置有光源，所述光源的照射方向與所述燈管的長度延伸方向相平行；所述光源為LED光源。

進一步的，所述一個堵頭的內側部設置有所述光源，另一個堵頭的內側部設置有反光部件。

作為上述方案的改進，所述燈管分為上管壁和下管壁，所述下管壁為散光板。

進一步的，所述上管壁的內表面鋪設有反光膜或遮光膜。

作為上述方案的改進，所述上管壁的內表面鋪設有反光膜、所述上管壁的外表面鋪設有遮光膜。

作為上述方案的改進，所述導光板與所述下管壁之間還設有調色濾光膜。

作為上述方案的改進，所述燈管為方管、圓管或橢圓管。

作為上述方案的改進，所述堵頭還包括包裹LED光源的光學透鏡。

與現有技術相比，本實用新型的端部發光LED燈，具有以下優點：

1、將光源設置在燈管兩端的堵頭上，方便拆卸更換，而且散熱性高；可以將堵頭制成標準件，任意搭配各種長度的燈管，安裝領域更為寬廣。

2、采用散光板，照度均勻性好、光線柔和、舒適而不失明亮。

附圖說明

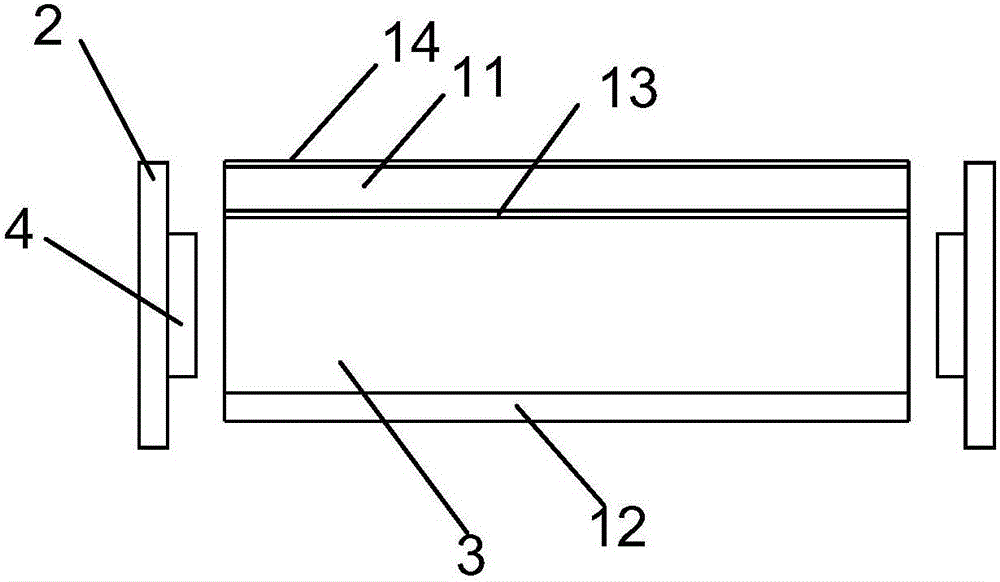

圖1是本實用新型端部發光LED燈的結構示意圖；

圖2是本實用新型端部發光LED燈的裝配結構示意圖；

圖3是本實用新型端部發光LED燈的局部放大圖。

其中，1、燈管；2、堵頭；3、導光板；4、光源；11、上管壁；12、下管壁；13、反光膜；14、遮光膜；21、凹槽；22、阻擋塊。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

如圖1和圖2所示，本實用新型的一種端部發光LED燈，包括燈管1和設置在燈管1兩端的堵頭2，至少一個堵頭2的內側部設置有光源4；光源4為LED光源。將光源4設置在燈管1兩端的堵頭2上，方便拆卸更換，而且散熱性高；可以將堵頭2制成標準件，任意搭配各種長度的燈管1，安裝領域更為寬廣，有效降低多種型號端部發光LED燈。與普通的熒光燈管、LED燈管均不同，熒光燈管依舊是依靠管內的均勻鋪撒的熒光粉作為媒介發光，現有的LED管是在燈管內添加條形的PCB板，在PCB板上設置一排LED光源，本實用新型采用端部發光，利用光的漫反射特性，光線更為柔和，能防止眩光的產生，而且方便拆裝維修。

優選的，一個堵頭2的內側部設置有光源4，另一個堵頭2的內側部設置有反光部件，較比兩個端部均設置有光源4，更為節能，不易發熱。

優選的，燈管1內設有導光板3，導光板3的側端部位于光源4的旁邊。

優選的，燈管1分為上管壁11和下管壁12，下管壁12為散光板，這樣端部發光LED燈的照度均勻性好、光線柔和、舒適而不失明亮。

更優的，上管壁11的內表面鋪設有反光膜13或遮光膜。更優的，上管壁11的內表面鋪設有反光膜13、上管壁11的外表面鋪設有遮光膜14。由于市面上的反光膜13很難做到完全的不透光，在上管壁11的外表面上鋪設遮光膜14之后完全防止漏光情形的出現。更優的，將遮光膜14、上管壁11和反光膜13做成一體化膜。

更優的，導光板3與下管壁12之間還設有調色濾光膜，能有效防止眩光。可拆卸的堵頭2，方便進行更換調色濾光膜。

優選的，燈管1為方管、圓管或橢圓管。

優選的，光源4包括LED光源和包裹LED光源的光學透鏡，將LED光源的光線有效聚集到導光板3中。更優的，可以將電源外置，散熱程度好。

優選的，如圖3所示，堵頭2設有固定光源的凹槽21和分隔光源4和導光板3的阻擋塊22。

將堵頭2設置在燈管1兩端的位置上，方便拆卸更換，而且散熱性能優異；可以將堵頭2制成標準件，任意搭配各種長度的管形透光燈罩；燈罩360度均勻透光；燈罩可以根據需要，任意設計成圓形或方形燈等任意形狀；功率大小可調節范圍極大；燈罩內壁可以設置彩色透光膜得到需求的色溫燈具；安裝及使用領域更為寬廣。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和替換，這些改進和替換也應視為本實用新型的保護范圍。
