本發明實施例涉及有機發光顯示技術，尤其涉及一種有機發光顯示面板及裝置。

背景技術：

有機發光顯示(Organic light Emitting Display)，由于其具有不需背光源、對比度高、厚度薄、視角廣、反應速度快等技術優點，已經成為顯示行業發展的重點方向之一。

現有的有機發光顯示面板包括：陰極、電子傳輸層、發光層、空穴傳輸層、陽極和基板。工作時，在有機發光顯示面板的陽極和陰極之間施加一偏置電壓，空穴和電子突破界面能障，分別從空穴傳輸層和電子傳輸層向發光層遷移，在發光層上，電子和空穴復合產生激子，激子不穩定，釋放出能量，將能量傳遞給發光層中有機發光物質的分子，使其從基態躍遷到激發態。激發態很不穩定，受激分子從激發態回到基態，輻射躍遷而產生發光現象。在有機發光顯示面板中，有機材料與電極之間界面能障的高低決定了注入載流子的數量、有機發光顯示面板的亮度以及效率。但現在的有機發光顯示面板中，由于電子傳輸層與陰極之間的界面能障過高，電子的注入能力較低，這將會使得有機發光顯示面板的性能較差。

技術實現要素：

本發明提供一種有機發光顯示面板及裝置，以實現降低電子傳輸層與陰極之間的界面能障，提高有機發光顯示面板性能的目的。

第一方面，本發明實施例提供了一種有機發光顯示面板，該有機發光顯示面板包括：

層疊設置的第一電極和第二電極，所述第一電極和/或所述第二電極為出光側電極；

有機發光層，位于所述第一電極和所述第二電極之間；

電子傳輸層，位于所述有機發光層和所述第二電極之間，其中所述電子傳輸層包含鐿，且所述鐿的體積分數≤3％；

光耦合層，位于所述出光側電極背離所述有機發光層的一側。

第二方面，本發明實施例還提供了一種有機發光顯示裝置，該有機發光顯示裝置包括本發明實施例提供的任意一種有機發光顯示面板。

本發明實施例通過在電子傳輸層摻雜鐿，且鐿的體積分數≤3％，解決了現有的有機發光顯示面板中電子傳輸層與陰極之間的界面能障過高，有機發光顯示面板性能低的問題，實現了降低有機發光顯示面板電子傳輸層與陰極之間的界面能障，提高電子注入能力，以及有機發光顯示面板性能的目的。此外本發明實施例通過在有機發光顯示面板中增設光耦合層，可以有效提高有機發光顯示面板的光線透過率，可以進一步提高有機發光顯示面板的性能。

附圖說明

圖1為本發明實施例提供的一種有機發光顯示面板的結構示意圖；

圖2a-圖2d為本發明實施例提供的有機發光顯示面板與現有的有機發光顯示面板的性能參數對比圖；

圖3a-圖3c為本發明實施例提供的有機發光顯示面板的性能參數對比圖；

圖4a為光耦合層的折射率隨該光耦合層厚度的變化關系圖；

圖4b為光耦合層消光系數隨該光耦合層厚度的變化關系圖；

圖5為本發明提供的有機發光顯示面板的光線透過率隨光耦合層的厚度的變化關系圖；

圖6a和圖6b本發明實施例提供的有機發光顯示面板的性能參數對比圖；

圖7為本發明實施例提供的另一種有機發光顯示面板的結構示意圖；

圖8為本發明實施例提供的又一種有機發光顯示面板的結構示意圖；

圖9為本發明實施例提供的又一種有機發光顯示面板的結構示意圖；

圖10為本發明實施例提供的又一種有機發光顯示面板的結構示意圖；

圖11為本發明實施例提供的一種有機發光顯示裝置的結構示意圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步的詳細說明。可以理解的是，此處所描述的具體實施例僅僅用于解釋本發明，而非對本發明的限定。另外還需要說明的是，為了便于描述，附圖中僅示出了與本發明相關的部分而非全部結構。

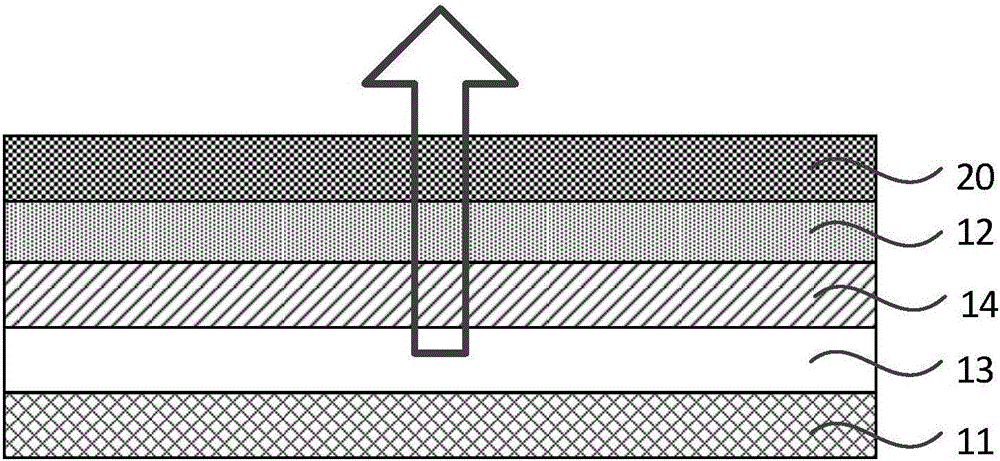

圖1為本發明實施例提供的一種有機發光顯示面板的結構示意圖。參見圖1，該有機發光顯示面板包括：層疊設置的第一電極11和第二電極12，第一電極11和/或第二電極12為出光側電極(圖1中示例性地僅以第二電極12為出光側電極)；有機發光層13，位于第一電極11和第二電極12之間；電子傳輸層14，位于有機發光層13和第二電極12之間，其中，電子傳輸層14包含鐿(Yb)，且鐿的體積分數≤3％；以及光耦合層20，位于出光側電極(第二電極12)背離有機發光層13的一側。第一電極11為陽極，第二電極12為陰極。

根據FN隧穿模型(Fowler-Nordheim tunneling model)，可知，設置電子傳輸層14包含鐿可以降低電子傳輸層14與第二電極12之間的界面能障。

由于現有的有機發光顯示面板中電子傳輸層14不包含鐿，分別制作兩個有機發光顯示面板的局部器件，其中第一個器件B中電子傳輸層14不包含鐿，第二個器件A中電子傳輸層14包含鐿，對兩個器件的電子注入能力進行研究，其結果如圖2a所示。圖2a中，橫軸表示器件的電流密度J，單位為毫安每平方厘米(mA/cm²),縱軸表示器件的電壓U,單位為伏特(V)。參見圖2a，在相同電流密度J下，第二個器件A的電壓U要比第一器件B的電壓U低的多，這說明設置電子傳輸層14包含鐿確實有助于降低界面能障，有利于電子的注入。

圖2b-2d為本發明實施例提供的有機發光顯示面板與現有的有機發光顯示面板的性能曲線對比圖。其中，D表示本發明實施例提供的有機發光顯示面板，C表示現有的有機發光顯示面板，在現有的有機發光顯示面板C中，電子傳輸層14不包含鐿。

圖2b中，橫軸表示有機發光顯示面板的電流密度J，單位為毫安每平方厘米(mA/cm²),縱軸表示有機發光顯示面板上所施加的偏置電壓U，單位為伏(V)。從圖2b中可以發現，在相同的電流密度J下，本發明實施例提供的有機發光顯示面板D需要的偏置電壓U比現有的有機發光顯示面板C所需要的偏置電壓U低得多。這說明設置電子傳輸層14包含鐿確實有助于降低電子傳輸層14與第二電極12(即陰極)之間的界面能障，有利于從第二電極12注入更多的電子，促進有機發光顯示面板中載流子平衡，進而降低有機發光顯示面板的工作電壓(即偏置電壓U)。

圖2c中，橫軸表示有機發光顯示面板的電流密度J，單位為毫安每平方厘米(mA/cm²),縱軸表示有機發光顯示面板的發光效率E，單位為坎德拉每安培(cd/A)。參見圖2c，在相同的電流密度J下，本發明實施例提供的有機發光顯示面板D的發光效率E明顯高于現有的有機發光顯示面板C的發光效率E。這說明設置電子傳輸層14包含鐿確實有助于提升有機發光顯示面板的性能。

圖2d中，橫軸表示有機發光顯示面板的工作時長，單位為小時(h)。縱軸表示有機發光顯示面板發光亮度L與初始亮度L₀的比值。參見圖2d，改進后有機發光顯示面板D的亮度L從初始亮度L₀(對應縱坐標為100)衰減到初始亮度L₀的75％(對應縱坐標為75)這個過程中，本發明實施例提供的有機發光顯示面板D的工作時長約等于370h，而現有的有機發光顯示面板C工作時長約等于160h。顯然，本發明實施例提供的有機發光顯示面板D工作時長比現有的有機發光顯示面板C工作時長長的多。這說明相對于現有的有機發光顯示面板C，本發明實施例提供的有機發光顯示面板D壽命更長。換言之，設置電子傳輸層14包含鐿確實有助于延長有機發光顯示面板的壽命。

圖3a-圖3c為本發明實施例提供的有機發光顯示面板的性能參數對比圖，其中，F為電子傳輸層14中鐿的體積分數為1％的有機發光顯示面板，G為電子傳輸層14中鐿的體積分數為3％的有機發光顯示面板，H為電子傳輸層14中鐿的體積分數為5％的有機發光顯示面板，J為電子傳輸層14中鐿的體積分數為7％的有機發光顯示面板，K為電子傳輸層14中鐿的體積分數為9％的有機發光顯示面板。

圖3a中，橫軸表示有機發光顯示面板的電流密度J，單位為毫安每平方厘米(mA/cm²),縱軸表示有機發光顯示面板上所施加的偏置電壓U,單位為伏(V)。從圖3a中可以發現，在相同的電流密度J下，各有機發光顯示面板按照所施加的偏置電壓U由低到高的順序排列，結果為：有機發光顯示面板G＜有機發光顯示面板F＜有機發光顯示面板H＜有機發光顯示面板J＜有機發光顯示面板K。

圖3b中，橫軸表示有機發光顯示面板的電流密度J，單位為毫安每平方厘米(mA/cm²),縱軸表示有機發光顯示面板的發光效率E，單位為坎德拉每安培(cd/A)。參見圖3b，在相同的電流密度J下，各有機發光顯示面板按照發光效率E由高到低的順序排列，結果為：有機發光顯示面板G＞有機發光顯示面板F＞有機發光顯示面板H＞有機發光顯示面板J＞有機發光顯示面板K。

圖3c中，橫軸表示有機發光顯示面板的工作時長，單位為小時(h)，縱軸表示有機發光顯示面板發光亮度L與初始亮度L₀的比值。參見圖3c，有機發光顯示面板發光亮度L與初始亮度L₀的比值相同時，有機發光顯示面板G、有機發光顯示面板F以及有機發光顯示面板H的工作時長明顯長于有機發光顯示面板J或有機發光顯示面板K的工作時長。

綜上說明，有機發光顯示面板中傳輸層14中鐿含量不同，有機發光顯示面板的性能存在一定差別。在具體設置時，可以根據待制作有機發光顯示面板的性能需求，選取合適的鐿的體積分數值。可選地，設置鐿的體積分數≤3％，結合圖3a-圖3c，可以理解，這樣設置可以更加有效的降低肖特基勢壘，提高電子的注入能力，從而促進有機發光顯示面板中載流子的平衡，提高有機發光顯示面板的性能。

繼續參見圖1，在具體使用時，光線在有機發光層13處形成后，經出光側電極(第二電極12)出射。考慮若有機發光顯示面板不包括光耦合層20，光線由出光側電極(第二電極12)射入到空氣中的過程，實質上是光線由光密介質射入到光疏介質的過程，光線在出光側電極(第二電極12)與空氣的交界面易發生反射，進而使的光線的透過率低。本申請技術方案中設置光耦合層20的實質是，改變有機發光顯示面板出光側與空氣接觸的面的折射率，以抑制光的反射，進而提高光線的透光率。

研究表明，在出光側電極背離有機發光層13的一側沉積光耦合層20，可以使得從出光側電極發出的光的透光率至少提升10％。此外沉積有光耦合層20的出光側電極的方塊電阻比未沉積有光耦合層20的出光側電極的方塊電阻至少減小0.2Ω/□。

在具體使用時，可用作光耦合層20的材料有多種，例如，光耦合層20的材料的結構式的通式為

其中，Ar₁、Ar₂、Ar₃以及Ar₄為芳香基團，R₁-R₂₈為烷烴基團或芳香基團，A為有機基團。示例性地，該光耦合層20的材料可以為：

進一步地，該光耦合層20的厚度可以為任意數值，在具體設置時，可以根據待制作的有機發光顯示面板的性能需求而定。

圖4a為光耦合層20的折射率隨該光耦合層20厚度的變化關系圖。其中，橫軸表示光耦合層20的厚度，單位為納米(nm)，縱軸表示光耦合層20的折射率。參見圖4a，當光耦合層20的厚度為時，光耦合層20的折射率趨于穩定。

圖4b為光耦合層20消光系數隨該光耦合層20厚度的變化關系圖。其中，橫軸表示光耦合層20的厚度，單位為納米(nm)，縱軸表示光耦合層20的消光系數。消光系數可以反映該光耦合層20對光線的吸收情況，消光系數越大，該光耦合層20對光線的吸收越多。參見圖4b，當光耦合層20的厚度為時，該光耦合層20的消光系數趨于穩定。

結合圖4a和圖4b，可選地，設置光耦合層20的厚度為

圖5為本發明實施例提供的有機發光顯示面板的光線透過率隨光耦合層20的厚度的變化關系圖。其中，橫軸表示光耦合層20的厚度，單位為納米(nm)，縱軸表示有機發光顯示面板出光側光線的透過率T％。參見圖5，雖然隨著光耦合層20的厚度的逐漸增加，光線的透過率略有降低，但在誤差允許的范圍內。總體而言，當光耦合層20的厚度在的范圍內時，該有機發光顯示面板的光線透過率較為理想。

為了使得有機發光顯示面板具有的較好的顯示效果，可選地，出光側電極的透過率為30％-50％。出光側電極與光耦合層20疊合后的透過率≥65％。

圖6a和圖6b為本發明實施例提供的有機發光顯示面板的性能參數曲線圖。圖6a和圖6b中，L為電子傳輸層14中鐿的體積分數為1％且包括光耦合層20的有機發光顯示面板，M為電子傳輸層14中鐿的體積分數為3％且包括光耦合層20的有機發光顯示面板，N為電子傳輸層14中鐿的體積分數為5％且包括光耦合層20的有機發光顯示面板，P為電子傳輸層14中鐿的體積分數為10％且包括光耦合層20的有機發光顯示面板。

圖6a中，橫軸表示有機發光顯示面板發出的光線的波長，單位為納米(nm)，縱軸表示有機發光顯示面板出光側光線的透過率T％。從圖6a可以發現，隨著電子傳輸層14中鐿的體積分數的不斷提高，有機發光顯示面板的透過率出現一定程度的下降。

圖6b中，橫軸表示不同的有機發光顯示面板，縱軸表示有機發光顯示面板出光側電極與光耦合材料層的方塊電阻，單位為歐姆每方塊(Ω/□)。從圖6b可以發現，與其余有機發光顯示面板相比，電子傳輸層14中鐿的體積分數為3％且包括光耦合層20的有機發光顯示面板M的方塊電阻最小，這有利于減小有機發光顯示面板的所需的偏置電壓。事實上，該有機發光顯示面板的方塊電阻僅為現有的有機發光顯示面板方塊電阻的一半。

上述數據再次說明，選取鐿的體積分數≤3％，且在有機發光顯示面板出光側增設光耦合層20，可以有效提高有機發光顯示面板的光線透過率，降低有機發光顯示面板的偏置電壓，提高有機發光顯示面板的性能。

圖7為本發明實施例提供的另一種有機發光顯示面板的結構示意圖。示例性地，如圖7所示，該有機發光顯示面板僅將第二電極12作為出光側電極，光線在有機發光層13處形成后，經電子傳輸層14以及第二電極12出射。具體地，第一電極11可以包含第一導電透明薄膜111、第二導電透明薄膜112和位于第一導電透明薄膜111和第二導電透明薄膜112之間的反射膜113，第二電極12的材料可以為銀或者含銀的合金。可選地，在具體設計時，第一電極11的各膜層的材料和厚度可以有多種，只要能確保第一電極11具有很好的空穴注入能力以及很好的反射效果即可。例如，第一電極11中第一導電透明薄膜111和第二導電透明薄膜112材料可以為氧化銦錫或氧化銦鋅，反射膜113的材料可以為銀或者含銀的合金，反射膜113的厚度可以為50nm-150nm。第二電極12的厚度可以有多種，只要能確保第二電極12具有很好的電子注入能力以及良好的光線透過率即可。例如，第二電極12的材料可以為含銀的合金，其中銀的體積百分比≥80％，第二電極12的厚度可以為10nm-20nm。

圖8為本發明實施例提供的又一種有機發光顯示面板的結構示意圖。參見圖8，該有機發光顯示面板僅將第一電極11作為出光側電極，光線在有機發光層13處形成后，經第一電極11出射。具體地，第一電極11的材料為導電透明材料，第二電極12的材料可以為銀或者含銀的合金。可選地，在具體設計時，第一電極11的材料和厚度可以有多種，只要能確保第一電極11具有很好的空穴注入能力以及良好的光線透過率即可。例如，構成第一電極11的導電透明薄膜材料可以為氧化銦錫或氧化銦鋅。第二電極12的厚度可以有多種，只要能確保第二電極12具有很好的電子注入能力以及良好的反射效果即可。例如，第二電極12的材料可以為含銀的合金，其中銀的體積百分比≥80％，第二電極12的厚度可以為50nm-150nm。

在上述技術方案的基礎上，有機發光層13的材料可以包含紅光發光材料、綠光發光材料和藍光發光材料。在使用時，可選地，紅光發光材料發出的光、綠光發光材料發出的光和藍光發光材料發出的光混合得到白光。

進一步地，參見圖9，該有機發光顯示面板還可以包括色阻層15，色阻層15設置于有機發光顯示面板的出光側，以使有機發光顯示面板發出的白光經色阻15層變為彩色光。

典型地，紅光發光材料和綠光發光材料可以包含磷光材料，藍光發光材料可以包含熒光材料。其中，熒光材料可以包含熱活性延遲熒光材料。

圖10為本發明實施提供的又一種有機發光顯示面板，參見圖10，該有機發光顯示面板還可以包括空穴傳輸層16，空穴傳輸層16位于第一電極11和有機發光層13之間。

需要說明的，本申請提供的各有機發光面板在制作的過程中，可以在基板上，先形成第一電極11，然后依次形成位于第一電極11和第二電極12之間的各膜層，直至最后形成第二電極12；也可以在基板上，先形成第二電極12，然后依次形成位于第一電極11和第二電極12之間的各膜層，直至最后形成第一電極11，即有機發光顯示面板也可以是倒置結構。

本發明實施例還提供了一種有機發光顯示裝置。圖11為本發明實施例提供的一種有機發光顯示裝置的結構示意圖，參見圖11，該有機發光顯示裝置101包括本發明實施例提供的任意一種有機發光顯示面板。該有機發光顯示裝置具體可以為手機、筆記本電腦，智能可穿戴設備以及公共大廳的信息查詢機等。

本發明實施例提供的有機發光顯示裝置通過設置電子傳輸層包含鐿，且鐿的體積分數≤3％，解決現有的有機發光顯示面板中電子傳輸層與陰極之間的界面能障過高，有機發光顯示面板性能低的問題，實現了降低有機發光顯示面板電子傳輸層與陰極之間的界面能障，提高電子注入能力，以及有機發光顯示面板性能的目的。此外本發明實施例通過在有機發光顯示面板中增設光耦合層，可以有效提高有機發光顯示面板的光線透過率，可以進一步提高有機發光顯示面板的性能。

注意，上述僅為本發明的較佳實施例及所運用技術原理。本領域技術人員會理解，本發明不限于這里所述的特定實施例，對本領域技術人員來說能夠進行各種明顯的變化、重新調整和替代而不會脫離本發明的保護范圍。因此，雖然通過以上實施例對本發明進行了較為詳細的說明，但是本發明不僅僅限于以上實施例，在不脫離本發明構思的情況下，還可以包括更多其他等效實施例，而本發明的范圍由所附的權利要求范圍決定。
