本實用新型涉及照明設備技術領域，特別涉及一種鏤空魚型LED路燈。

背景技術：

LED路燈與傳統路燈相比具有色度好、壽命長的優點，而且也不需經常進行維護，所以目前已得到廣泛的應用，然而LED路燈也存在散熱的問題，散熱性能及燈具本身的溫度對LED燈具的各項性能存在較大的影響，目前采用的鋁基散熱器是在傳熱基板的一側分布若干垂直的散熱片，這種散熱的方式為被動散熱，散熱性能有限。

技術實現要素：

本實用新型目的是提供一種鏤空魚型LED路燈，其結構簡單，魚鱗狀大面積散熱面，平行多風道設計，空氣流動時，會穿過散熱燈殼，進而快速帶走燈具產生的熱量，加速燈殼散熱，提高LED燈具的效率。

基于上述問題，本實用新型提供的技術方案是：

一種鏤空魚型LED路燈，包括散熱燈殼、LED光源及安裝部件，所述散熱燈殼包括散熱器、光源安裝基面、驅動電源安裝腔蓋、驅動電源安裝腔，所述散熱器為由若干互相交錯橫向貫穿的魚鱗狀散熱片網組成，所述散熱器上設有驅動電源安裝腔，所述散熱器下設有光源安裝基面，所述光源安裝基面上設有LED光源，所述安裝部件設在所述散熱燈殼的一端。

進一步的，所述散熱燈殼為采用鎂鋁合金材料鑄壓制得的一體式結構。

進一步的，所述散熱器為由若干互相交錯橫向貫穿的弧形魚鱗狀散熱片組成，所述散熱器兩端魚鱗網為過孔結構，可通過氣流。

進一步的，所述LED光源包括LED芯片、透鏡及透鏡壓環，所述LED芯片通過螺絲安裝于光源安裝基面上，所述透鏡經所述透鏡壓環通過螺絲固定在所述光源安裝基面上。

進一步的，所述散熱器上設有用于放置驅動電源的驅動電源安裝腔，所述驅動電源安裝腔蓋安裝在驅動電源安裝腔上，將驅動電源封閉于驅動電源安裝腔內。

進一步的，所述安裝部件通過螺栓固定在燈桿或燈臂上。

與現有技術相比，本實用新型的優點是：

采用本實用新型的技術方案，不需要輔助設備，此LED路燈的大面積魚鱗風道散熱設計，可在空氣流動過時，帶走LED路燈產生的熱量，降低路燈結溫，進而，提高LED燈具的性能及壽命。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

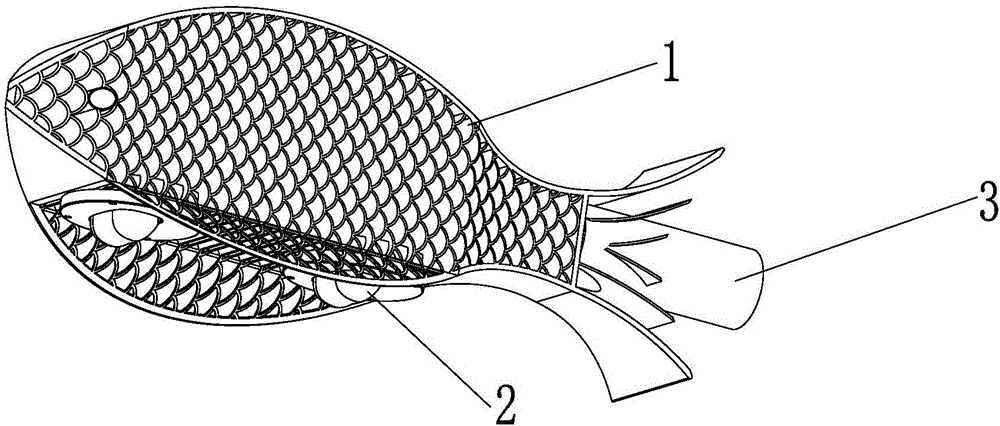

圖1為本實用新型一種鏤空魚型LED路燈實施例的結構示意圖；

圖2為本實用新型實施例的分解圖；

其中：1、散熱燈殼；11、散熱器；12、光源安裝基面；13、驅動電源；14、驅動電源安裝腔蓋；15、驅動電源安裝腔；2、LED光源；21、LED芯片；22、透鏡；23、透鏡壓環；3、安裝部件。

具體實施方式

以下結合具體實施例對上述方案做進一步說明。應理解，這些實施例是用于說明本實用新型而不限于限制本實用新型的范圍。實施例中采用的實施條件可以根據具體廠家的條件做進一步調整，未注明的實施條件通常為常規實驗中的條件。

參見圖1-2，為本實用新型實施例的結構示意圖及分解圖，提供一種鏤空魚型LED路燈，其包括散熱燈殼1、LED光源2及安裝部件3，LED光源2設置在散熱燈殼1的下方，安裝部件3用于將該LED路燈安裝在燈桿或墻壁上，通過螺栓將該LED投光燈固定在燈桿或燈臂上。

散熱燈殼1包括散熱器11、光源安裝基面12、驅動電源安裝腔蓋14、驅動電源安裝腔15，散熱燈殼1為采用采用鎂鋁合金材料鑄壓制得的一體式結構，散熱器11上設有驅動電源安裝腔15，散熱器11下設有光源安裝基面12，光源安裝基面12上設有LED光源2。

LED光源2包括LED芯片21、透鏡22及透鏡壓環23，LED芯片21通過螺絲安裝于光源安裝基面12上，透鏡22安裝在透鏡壓環23內，通過螺絲固定在光源安裝基面12上。

散熱器11上設有用于放置驅動電源13的驅動電源安裝腔15，驅動電源安裝腔蓋14安裝在驅動電源安裝腔15上，將驅動電源13封閉于驅動電源安裝腔15內。

安裝部件3設置在散熱燈殼1的一側，通過螺栓固定在燈桿或墻壁上。

本實用新型與現有技術相比具有以下有益效果：結構簡單，風道多，易于空氣流動時，加速燈殼散熱，提高LED路燈的使用壽命。

上述實例只為說明本實用新型的技術構思及特點，其目的在于讓熟悉此項技術的人是能夠了解本實用新型的內容并據以實施，并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所做的等效變換或修飾，都應涵蓋在本實用新型的保護范圍之內。
