本實用新型涉及一種照明設備領域,特別涉及一種LED燈。

背景技術：

LED即發光二極管，可直接把電能轉換為光。由于它具有體積小、耗電量低、使用壽命長(比傳統光源壽命長十倍)、亮度高、熱量低、無毒環保、堅固耐用、色彩變化多樣等特點而被廣泛應用，而LED也逐步成為替代傳統照明光源的新興光源。

現有技術中(參考附圖4所示)一種LED燈，包括燈罩1、嵌設在燈罩1內部且與之適配的鋁杯2以及罩設在燈罩1上的透光板3，所述透光板3的周邊周向設有朝向向外的卡鉤4，所述燈罩1的內壁向外突出設有供卡鉤4卡接的卡條5。該種LED燈在加工的過程中，為了保證鋁杯與燈罩內壁適配并抵觸，使該LED燈保持良好的散熱性，通常都采用強壓機強壓的方式將鋁杯強壓進燈罩內，再通過透光板上卡鉤與卡條卡接配合的方式，實現對透光板的安裝。

現有技術的不足之處在于：由于卡條的設置方式為向外突出，且鋁杯的大小還要實現與燈罩適配并抵觸，導致鋁杯在強壓進燈罩內必然會導致鋁杯的周邊抵觸到卡條，使卡條受到較大的作用力；并從附圖4中可以看出，卡條與燈罩之間的連接處面積較小，使卡條在受到鋁杯施加的作用力時很容易發生變形甚至斷裂；發生形變后的卡條破壞了其原本應有的結構強度，導致該種卡條在與卡鉤卡接并受到卡鉤二次作用力時，很容易發生斷裂，影響LED燈的使用壽命與結構強度。

技術實現要素：

本實用新型的目的是提供一種鋁杯的安裝不會對卡條施加作用力，保證LED燈的使用壽命與結構強度。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種LED燈，包括燈罩、設置在燈罩內部并抵觸燈罩內壁的鋁杯以及周向設置在燈罩內壁且靠近開口處向外突出的卡條，所述鋁杯的外壁向內凹陷有抵觸卡條遠離燈罩內壁一側且供鋁杯容置于燈罩內部的平行面。

通過采用上述技術方案，平行面的設置縮短了鋁杯的直徑，使鋁杯在強壓進燈罩內部時，不會對卡條施加作用力，且還能使鋁杯抵觸燈罩內壁，保障LED燈原有的良好散熱性；使透光板上的卡鉤能更好的卡接在卡條上而不發生斷裂的現象，使燈罩與透光板之間保 持良好的結構強度，延長LED燈的使用壽命；并通過平行面抵觸卡條側壁的方式，能對鋁杯的周向起到限位與固定的作用，使鋁杯的后期安裝固定變得更加方便。

本實用新型進一步設置為：所述卡條的兩端均設有與之垂直且抵觸平行面的縱向加強條。

通過采用上述技術方案，由于鋁杯與卡條在加工的過程中，出現精度上的誤差，可能會導致鋁杯與卡條之間在安裝時發生抵觸的現象；通過縱向加強條的設置，使鋁杯作用在卡條上的作用力能通過卡條傳遞到與之相連接的縱向加強條上，通過縱向加強條材料本身的強度對作用力進行分擔承載，提升卡條的結構強度與使用壽命。

本實用新型進一步設置為：所述卡條朝向燈罩開口處的一側與燈罩內壁之間連接有斜面加強塊。

通過采用上述技術方案，通過傾斜加強塊的設置，使卡鉤在朝向卡條移動時先抵觸傾斜加強塊，在傾斜加強塊的傾斜面作用下改變受力的方向，達到卸力的作用；且通過斜面加強塊的設置使卡鉤更加容易朝向傾斜面發生彎曲的彈性形變，使卡鉤更容易發生彎曲卡接在卡條上；通過傾斜加強塊的設置增大卡條與燈罩之間的接觸面，減少在注塑過程中發生應力集中的現象，對卡條的結構強度達到加強的作用。

本實用新型進一步設置為：所述斜面加強塊與卡條遠離燈罩內壁的一側過渡有圓弧面。

通過采用上述技術方案，由于鋁杯與卡條在加工的過程中，出現精度上的誤差，可能會導致鋁杯與卡條之間在安裝時發生抵觸的現象；鋁杯在抵觸斜面加強塊與卡條之間的連接處時，由于連接處的角度較小，會使受到的作用力都集中在連接處上，很容易使斜面加強塊與卡條之間的連接處發生局部的形變，而影響到卡條的整體結構；通過圓弧面的弧度對受到的作用力進行分散性的傳導，減少作用力的集中堆積，對卡條的結構強度起到加強的作用。

本實用新型進一步設置為：包括定位LED燈板的定位孔以及限制鋁杯圍繞于燈罩周向轉動的限位柱，所述燈罩內部同軸設有加強環體，所述的定位孔以及限位柱均設置在加強環體上。

通過采用上述技術方案，存在于燈罩內的定位孔與限位柱的長度較長，使定位孔與限位柱在受到外部的作用力使時，由于施力點與受力點之間的距離較大，且力在傳導的過程中會逐漸消耗的原理，導致了定位孔與限位柱在受到外部的作用力很容易發生斷裂；通過加強環體的設置，增大與燈罩之間的接觸面積，且加強環體的設置還能起到周向的固定力，增 加定位孔與限位柱的結構強度，延長其使用壽命。

本實用新型進一步設置為：所述加強環體上周向設有若干間隙。

通過采用上述技術方案，間隙的設置在保證加強環體原有結構強度的前提下，減少加工加強環體的材料使用量，節約生產成本。

本實用新型進一步設置為：所述加強環體上沿軸向設有若干加強柱。

通過采用上述技術方案，加強柱的設置進一步加強環體與燈罩之間的接觸面積，使受到的作用力能更好的傳導到燈罩上，提升加強環體的結構強度；且加強柱本身為一種柱形的截面形狀，使傳導到加強柱上的作用力能通過柱形截面進行分力與卸力的作用，提升加強環體的結構強度。

本實用新型進一步設置為：所述鋁杯背向燈罩開口處的一面向內凹陷有凹槽，所述的加強環體抵觸凹槽的側壁。

通過采用上述技術方案，通過凹槽側壁抵觸加強環體的設置，使LED燈產生的熱量能通過鋁杯與加強環體之間的接觸面進行熱傳導，增加物體之間的熱傳導介質，提升熱量的傳導效率，使LED燈達到更好的散熱效果。

本實用新型進一步設置為：所述燈罩上設有若干散熱通孔。

通過采用上述技術方案，通過設在燈罩上的散熱通孔，使燈罩內部不會處于一種密封的狀態，提升外部空氣與內部空氣的氣流流通性，達到更好的熱交換，且散熱通孔的設置，能將上升的熱空氣排出燈罩，使LED燈達到更好的散熱效果。

本實用新型進一步設置為：包括設置在燈罩上的引腳，所述燈罩靠近引腳的一側設有若干防滑紋路。

通過采用上述技術方案，防滑紋路的設置增加手部與燈罩之間的接觸面積，使防滑紋路與手部之間能產生更大的摩擦阻力，方便對燈罩上引腳的插拔，提升操作的簡便程度。

綜上所述，本實用新型具有以下有益效果：平行面的設置增大鋁杯與卡條之間的距離，使鋁杯在強壓進燈罩內部時產生的力不會作用在卡條上，使卡條更好的實現對透光板的卡接，延長LED燈的使用壽命；斜面加強塊的設置增加了卡條與燈罩之間的接觸面積，使作用力更快速的進行傳導，增強其結構強度；縱向加強條的設置分擔卡條受到的作用力，并增大與燈罩之間的接觸面積，提升力的傳導速度，延長其使用壽命。

附圖說明

圖1為LED燈的爆炸圖；

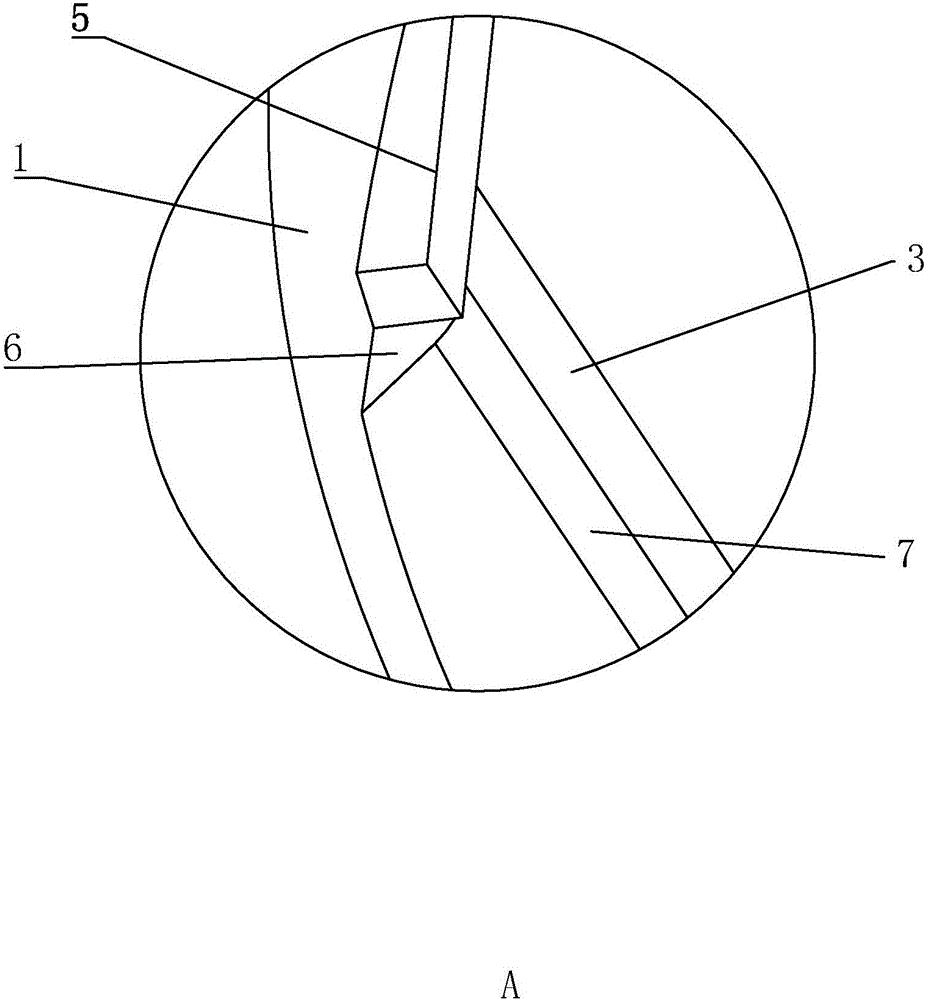

圖2為圖1中A部放大圖；

圖3為LED燈中鋁杯的立體圖；

圖4為現有技術中LED燈的局部爆炸圖。

圖中：1、燈罩；2、鋁杯；3、卡條；4、平行面；5、縱向加強條；6、斜面加強塊；7、圓弧面；8、定位孔；9、限位柱；10、加強環體；11、間隙；12、加強柱；13、凹槽；14、散熱通孔；15、引腳；16、防滑紋路。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

參考圖1、圖2和圖3，一種LED燈，包括燈罩1，以及設置在燈罩1內部的并抵觸燈罩1內壁的鋁杯2；燈罩1外表面遠離開口處的一端設有引腳15，燈罩1靠近引腳15的一側設有若干防滑紋路16與散熱通孔14；燈罩1內部同軸設有加強環體10，加強環體10上設有限制鋁杯2圍繞燈罩1軸心處周向轉動的限位柱9、定位LED燈板的定位孔8以及若干加強柱12，加強環體10上周向設有若干間隙11；鋁杯2靠近加強環體10的一面向內凹形供加強環體10抵觸側壁的凹槽13；燈罩1內壁靠近開口處的一側周向設有卡條3，鋁杯2外壁向內凹陷有抵觸卡條3遠離燈罩1一側的平行面4；卡條3的兩端均設有與之垂直且朝向燈罩1背部延伸的縱向加強條5，卡條3遠離鋁杯2的一側與燈罩1內壁之間設有傾面加強塊6，斜面加強塊6與卡條3遠離燈罩1一側的連接處過渡有圓弧面7。

參考圖1、圖2和圖3，將鋁杯2通過強壓的方式并使平行面4所在的位置朝向卡條3的一側強壓進燈罩1內，使鋁杯2上凹槽13的內壁抵觸加強環體10，增大鋁杯2與加強環體10之間的接觸面積，提升熱傳導量，達到更好的散熱效果；將LED燈板通過定位孔8固定鋁杯2內，將透光板上的卡鉤卡接進卡條3中，卡鉤先與斜面加強塊6抵觸并對斜面加強塊6施加彈性形變的作用力；通過斜面加強塊6的斜面存在的斜度對受到的作用力進行分散，達到卸力的作用，且通過斜面加強塊6斜面的設置使卡鉤更容易朝向傾斜面的傾斜方向彎曲形變，使卡鉤更容易與卡條3之間形成卡接固定，實現對透光板的安裝；散熱通孔14的設置增加燈罩1內部與外部之間的空氣流動，實現能好的熱交換；防滑紋路16的設置增加手部與燈罩1之間的接觸面積與摩擦力，實現對LED燈更好的插拔。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
