本實用新型涉及一種燈具，特別涉及一種壁燈。

背景技術：

壁燈是安裝在室內墻壁上的輔助照明裝飾燈具，一般多配用乳白色的玻璃燈罩。壁燈的種類和樣式較多，一般常見的吸頂燈、變色壁燈、床頭壁燈、鏡前壁燈等。

壁燈在使用中，將電能轉換為光能，從而進行發熱，而一旦壁燈損壞后需要將壁燈進行徒手拆卸，而此時壁燈的熱量還很高，會導致人們的手燙傷，還有改進的空間。

技術實現要素：

本實用新型的目的是提供一種壁燈，對壁燈進行快速散熱，同時當手拿壁燈時，減少了對手部的燙傷。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種壁燈，包括基座、安裝在基座上的LED燈珠、設置于基座上的轉接柱，所述基座上設置有散熱筒，所述散熱筒上環形設置有若干散熱槽，所述散熱筒上遠離轉接柱的一側設置有散熱罩，所述散熱罩上環形設置有若干散熱條，若干所述散熱條之間形成散熱空隙，所述散熱罩上設置有反光罩。

采用上述方案，基座上設置有LED燈珠，且轉接柱的設置，將與外界電源進行連接固定，而散熱筒的設置，提高了對LED燈珠產生的熱量的散發，同時配合散熱槽提高了散熱的效果，而散熱罩上的散熱筒與散熱空隙的設置，提高了對空氣的接觸面積，從而提高了散熱的效率，且反光罩的設置，提高了壁燈的照射效果，實用性強。

作為優選，所述散熱條的兩側均設置有呈互相垂直設置的散熱齒。

采用上述方案，散熱條可以提高與空氣的接觸面積，配合散熱齒的設置，進一步的提高了對空氣的接觸面積，同時減少了散熱條的使用量，節約了成本，同時減輕的壁燈的整理重量，實用性強。

作為優選，所述散熱罩遠離基座的一側設置有與散熱條固定連接的散熱環，所述散熱環上設置有與散熱空隙互相連通的散熱孔。

采用上述方案，散熱環的設置，提高了壁燈的散熱面積，同時提高了壁燈的散熱性能，且散熱環上的散熱孔與空隙互相連通，提高了空氣的流通性，從而提高了壁燈的散熱效率，實用性強。

作為優選，所述基座上靠近轉接柱的一側設置有若干通孔。

采用上述方案，通孔的設置，使基座上也可以加速對熱量的散發，從而降低壁燈的整體溫度。

作為優選，所述散熱罩上設置有用于固定反光罩的凸環。

采用上述方案，凸環的設置，使反光罩在進行固定時，可以通過凸環進行固定，使反光罩在安裝時無需使用工具，徒手就可以進行安裝，提高了安裝的效率。

作為優選，所述散熱環上遠離基座的一側設置有向外凸出設置的放置環。

采用上述方案，放置環的設置，不僅可以防止手部意外的與LED燈珠接觸，同時在放置壁燈時，可以使放置環與外界進行接觸，從而減少了對散熱環的磨損，同時放置環的設置，還具有增加散熱面積的作用，提高了散熱的效率。

作為優選，所述反光罩上設置有若干折射紋路。

采用上述方案，折射紋路的設置，使LED燈珠在進行發光時，可以通過反光罩進行反光，從而提高了對LED燈珠的使用程度，同時折射紋路的設置，將光線發散的更加的廣泛，提高了光線照射的效率，實用性強。

作為優選，所述散熱環上設置有若干供手握取的握取槽。

采用上述方案，握取槽的設置，當壁燈損壞時，工作人員可以通過握取槽將壁燈取下，減少了手部的燙傷。

作為優選，所述握取槽上固定連接有隔熱膠墊，所述隔熱膠墊上遠離握取槽的一側設置有防滑紋路。

采用上述方案，隔熱膠墊的設置，減少了握取槽上的熱量，傳遞到工作人員的手部上，同時通過防滑紋路的設置，提高了對隔熱膠墊的摩擦力，從而提高了對壁燈的操作。

作為優選，所述隔熱膠墊上設置有卡接條，所述握取槽上設置有供卡接條卡接的卡接槽。

采用上述方案，卡接條配合卡接槽的設置，使隔熱膠墊在進行安裝時無需使用工具，徒手就可以進行安裝，同時卡接牢固，提高了對隔熱膠墊的實用性。

綜上所述，本實用新型具有以下有益效果：

1、對壁燈進行快速散熱，同時當手拿壁燈時，減少了對手部的燙傷；

2、安裝反光板與隔熱膠墊時，徒手就可以安裝，提高了安裝效率。

附圖說明

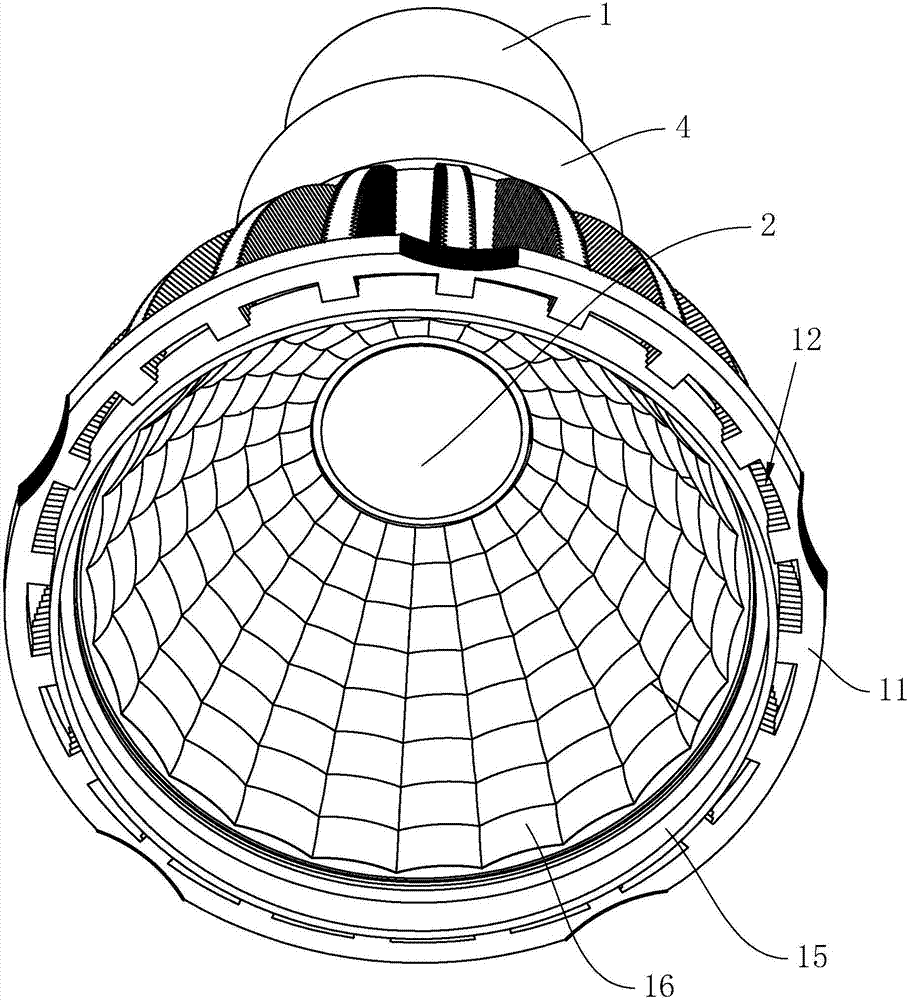

圖1為壁燈的結構示意圖一；

圖2為壁燈的結構示意圖二；

圖3為壁燈的爆炸示意圖。

圖中：1、基座；2、LED燈珠；3、轉接柱；4、散熱筒；5、散熱槽；6、散熱罩；7、散熱條；8、散熱空隙；9、反光罩；10、散熱齒；11、散熱環；12、散熱孔；13、通孔；14、凸環；15、放置環；16、折射紋路；17、握取槽；18、隔熱膠墊；19、防滑紋路；20、卡接條；21、卡接槽。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本實施例公開的一種壁燈，包括基座1、安裝在基座1上的LED燈珠2、設置于基座1上的轉接柱3。

如圖1-3所示，基座1上設置有用于連接的轉接柱3，轉接柱3呈圓柱形設置，且由兩個圓柱拼接而成，基座1上還設置有用于散熱的通孔13，通孔13設置有兩個，與兩個轉接柱3形的連接方向互相垂直。

如圖1-3所示，基座1上還設置有散熱筒4，散熱筒4呈圓柱形設置，且散熱筒4與基座1固定連接，散熱筒4上環形設置有散熱槽5，散熱槽5設置有若干，且散熱槽5呈長腰形設置。

如圖1-3所示，基座1上還設置有散熱罩6，散熱罩6上設置有散熱條7，散熱條7呈弧形設置，且散熱條7呈環形均勻設置于基座1上，散熱條7的兩側均設置有散熱齒10，散熱齒10呈互相垂直設置，且相鄰散熱條7之間形成散熱空隙8。

如圖1-3所示，散熱條7遠離基座1的一側設置有散熱環11，散熱環11呈圓環形設置，散熱環11上設置有若干的散熱孔12，散熱孔12呈環形均勻設置，且散熱孔12與散熱空隙8互相連通，散熱孔12與散熱空隙8互相一一對應，散熱環11上還一體設置有放置環15。

如圖1-3所示，散熱環11的內側壁上設置有用于卡接反光罩9的凸環14，反光罩9的內側對應LED燈珠2處設置有折射紋路16，折射紋路16呈向內弧形設置。

如圖1-3所示，散熱環11上環形設置有握取槽17，握取槽17呈半圓內凹設置，且散熱槽5上設置有卡接槽21，隔熱膠墊18上設置有卡接條20，卡接條20呈箭頭形設置，且隔熱膠墊18遠離卡接條20的一側設置有防滑紋路19，防滑紋路19呈長條形均勻設置于隔熱膠墊18上。

裝配過程：

1、將反光罩9設置于壁燈中，且反光板與散熱環11上的凸環14進行卡接限位；

2、將隔熱膠墊18上的卡接條20對準散熱環11上的握取槽17中的卡接槽21，并向內安入，完成安裝。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
