本實用新型涉及一種支架充電LED燈。

背景技術：

近年來，制造成本低且使用耗能小的LED燈廣泛使用于各個領域。在LED燈的結構中，光學透鏡至關重要，其能夠使LED等在不同的場合發揮著不同的作用。尤其作為可移動LED燈，可移動性以及方向性非常重要。

以往的充電LED燈中各個部分通常與LED燈的殼體一體形成，因此在制造等時產品設計單一，難以進行系列化設計，產品設沒有系列化，產品設計周期內不同產品沒有關聯性。

尤其是在希望將LED燈根據需要向各個不同方向照射時傳統的LED燈無法滿足要求。

技術實現要素：

為解決上述以往技術中的問題，本實用新型旨在提供一種新型的支架充電LED燈，這種LED燈攜帶方便，可以穩定的向各個方向進行照射，而且通過系列化、兼容設計，能在短時間內實現系列化的產品線，通過燈頭、充電組件、手持組件、不同的支架組件、等等可產生一系列的產品來滿足不同客戶的需求。

本發明提供一種支架充電LED燈，包括燈具部、支架部和連接部，所述連接部位于燈具部和支架部之間用于連接兩者，所述燈具部包括殼體和罩體，支架部為圓底形狀，所述支架部與所述燈具部之間通過軸連接實現相對轉動，在所述燈具部的上方設置有把持部。

優選方式為，所述燈具部、支架部和連接部之間可拆卸。

優選方式為，所述支架部的底盤是圓形的。

利用本實用新型的結構，不僅LED燈攜帶方便，可以穩定的向多個方向進行照射，而且由于各個部件是可以拆卸的，所以通過系列化、兼容設計，能在短時間內實現系列化的產品線，通過燈頭、充電組件、手持組件、不同的支架組件、等等可產生一系列的產品來滿足不同客戶的需求。

附圖說明

圖1是LED燈具的具有圓底支架的結構的側視圖。

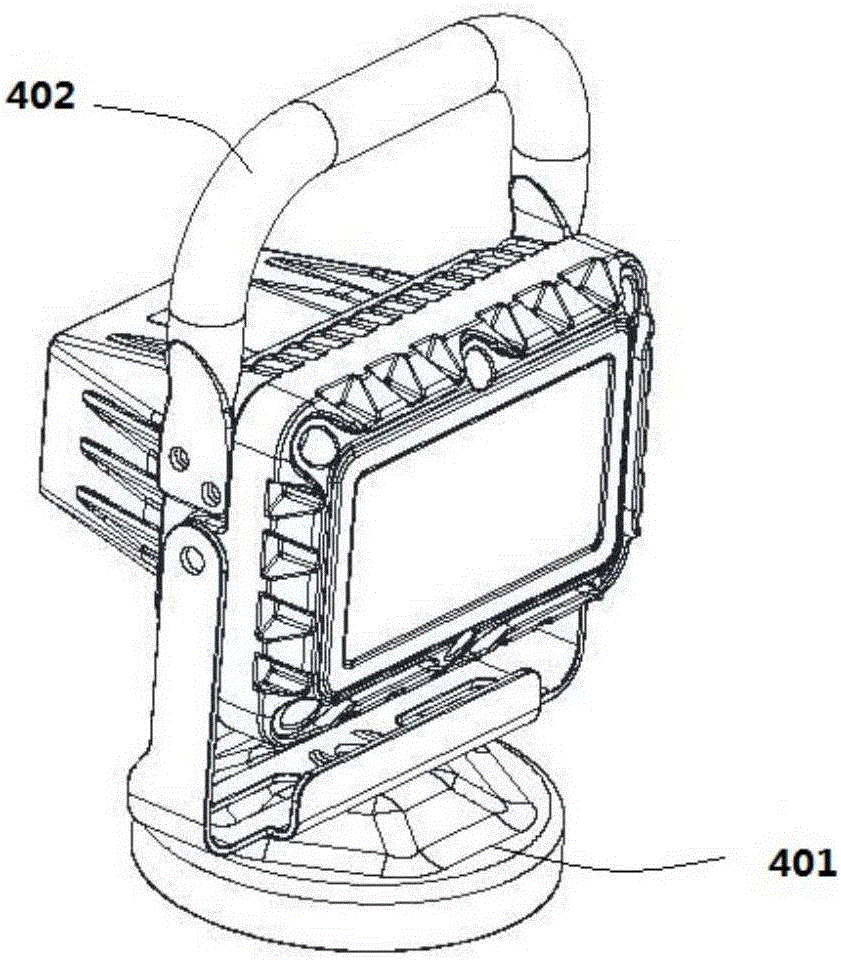

圖2是LED燈具的具有圓底支架的結構的立體圖。

圖3是LED燈具的具有圓底支架的結構的仰角狀態的側視圖。

圖4是LED燈具的具有圓底支架的結構的仰角狀態的立體圖。

(附圖標記說明)

100燈頭，200轉軸，401支架部，402把持部，103把持部更換孔

具體實施方式

下面，結合附圖對本實用新型進行詳細介紹。需要說明的是，這些附圖是為了使本實用新型的目的、技術方案及優點更加清楚明白而使用的，而且以下的實施方式僅用于解釋本實用新型的結構，而不能解釋為對本實用新型的保護范圍的限定。

本發明提供一種支架充電LED燈，包括燈具部、支架部和連接部，所述連接部位于燈具部和支架部之間用于連接兩者，所述燈具部包括殼體和罩體，支架部為圓底形狀，所述支架部與所述燈具部之間通過軸連接實現相對轉動，在所述燈具部的上方設置有把持部。所述燈具部、支架部和連接部之間可拆卸。所述支架部的底盤是圓形的。

如圖1至4所示，本實用新型的LED燈具包括：燈頭100(燈具部)、轉軸200(連接部、軸)、把持部402、支架部401。

燈罩內部通過一個特別設計的透鏡壓板，實現LED燈的燈罩與透鏡的快速組裝以及更換。燈罩和手提組件的外形可以有多種變化，滿足消費者對外形的要求。

支架部401與燈具部100通過轉軸200(連接部、軸)進行軸連接，從而能夠與轉軸200為中心將燈具部100相對支架部進行轉動，從而實現各個方向的照射。

另外，通過更換支架的形狀，可以生產不同的組件進行組裝。本實用新型中，支架部401的底盤是圓形的，但也可以是其他形狀，如四邊形、五邊形等。

在燈頭100的上方通過把持部更換孔103連接有把持部402，以便人工攜帶和把持，以及通過控制把持部402，能夠?qū)殉植?02固定在一起的燈頭100進行轉動，從而容易實現照射方向轉換。

雖然以上內容描述了本實用新型的具體實施方式，但是本領域的技術人員應當理解，這只是舉例說明，在不背離本實用新型的原理和實質的前提下，可以對這些實施方式做出多重變更和修改。因此，本實用新型的保護范圍由所附權利要求書限定。
