本實用新型涉及一種燈具支撐結構，具體涉及一種LED燈支架。

背景技術：

隨著LED照明的普及，LED支架的用途日趨廣泛，進而對于LED燈支架簡單化、輕便化的要求進一步提高，現有LED燈架普遍使用的是獨立式結構（發光體與承托體是獨立開的）。這種LED支架一般都是金屬組裝，產品質量偏重。

如中國專利公開號為CN2041001721U于2015年01月14日公開了一種LED日光燈燈管支架，包括燈頭座和架身。燈頭座為柱體結構，其上半部分的截面為半圓形，其下半部分的截面為梯形，上半部分和下半部分的結合處為梯形的上底處。燈頭座下半部分沿架身方向具有一個延長部分，延長部分的形狀和架身的形狀相匹配，并卡入架身內部，架身為中空條狀結構，其截面近似矩形。矩形結構安裝時，下底面緊貼安裝面安裝，使得燈具工作時多余的熱量集中在地面上很難快速釋放。另外矩形結構在走線過程中內部火線零線同時放在空腔內，容易混亂。

技術實現要素：

本實用新型的目的旨在提供一種LED燈支架使得燈具工作時產生的熱量更好的引導出去，結構簡單，使得內部線路布線整齊，安裝方便，以克服現有技術中的不足之處。

為了解決上述技術問題，本實用新型中的一種LED燈支架，包括架身和燈座，所述架身為下寬上窄結構，所述架身上、下面為向架身內部凹進的面，所述架身靠近端部固定有燈座用以安裝燈具。

進一步，架身下面凹進曲面半徑大于上面凹進曲面半徑。架身材料選用鋁合金材質。

進一步，架身中部開槽，并設有護線套，用以布線時進出線，架身兩端不需要出線可以設置封口蓋。

本實用新型架身采用鋁型材，質量輕，結實固守，長度方向不會扭曲。架身背面是內凹半圓槽設計，有助于熱量更好的散發，也可用于藏多余的電線和過電線。架身兩端開口用以進出線。背面中間處開有孔，架身電線從中間出，同時開有槽口，也可以過電線用。中間的孔和槽處用護線套卡入架身內，以保護線防刮傷。火線零線可以從兩側進線過來接線，由于上、下面向架身內凹，中間部分狹窄，兩條線布線時分設在架身兩側，不易混亂，布線整齊容易辨認。

附圖說明

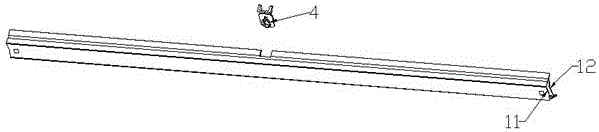

圖1本實用新型一種LED燈支架結構示意圖；

圖2本實用新型一種LED燈支架架身結構示意圖；

圖中標號表示：1、架身 2、燈座 3、槽 4、護線套 11、架身上面 12、架身下面。

具體實施方式：

實施例1

結合附圖1-2具體說明本實用新型中的一種LED燈支架，包括架身1和燈座2架身1為下寬上窄結構，架身上、下面11、12為向架身內部凹進的面，架身（1）靠近端部固定有燈座2用以安裝燈具。架身下面12凹進曲面半徑大于上面11凹進曲面半徑。架身材料選用鋁合金材質，用鋁型材擠壓成形，經過熱處理和表面處理后，按支架長度切割成單條。

實施例2

與實施例1不同之處在于：LED燈支架架身中部開槽3，并設有護線套4，用以布線時進出線，架身兩端不需要出線設置封口蓋。
