本實用新型屬于照明技術領域，特別是提供了一種用于燈具的卡條構件。

背景技術：

隨著科學技術的發展，LED固體照明光源應用日益廣泛，將其作為照明光源也越來越多。目前LED照明技術領域存在以下問題：

1.外觀結構與傳統產品同質化，沒有形成差異化，直接導致價格比拼。

2.所有產品設計結構模式相同，均存在芯片散熱難、成本高的重大問題。

3.外觀結構設計模式同質，但各廠家具體使用材料又不通用。

國務院【國發(2013)30號】文件明確要求：推動半導體照明產業化，培育10—15家掌握核心技術的龍頭企業，著力解決散熱、模塊化、標準化重大技術問題。

申請人在做出本申請的發明創造之前，長期從事LED照明領域的技術研發，為打破現有的“芯片—支架--PCB--散熱器”傳統LED照明產品結構，棄用封裝支架、PCB板，將芯片散熱器一體化封裝，制造出插拔式W/CM³級光源模塊。同時創新設計可任意彎曲定型的立體電路連接件模塊、可任意更換透鏡燈飾模塊、功能分立的插拔式電源模塊。使燈具與光源徹底融合一體化。由此，大幅縮減燈具成本、體積及重量。申請人提出了一系列關于LED組成部件的專利申請，如：

一種直插式LED燈珠封裝結構CN201410461806，其通過芯片與散熱器的一體化封裝，使芯片散熱效率大幅提高，制成可W/CM³級的獨立散熱的插拔式的標準化的光源模塊。無須芯片封裝支架及獨立散熱器。

一種立體電路連接器CN201510926986，其外部為塑膠，內部為金屬線路，可以任意彎曲定型裁剪，其上設有多個電路連接的插拔式插口，與燈珠插口進行插拔式連接，形成連接電路導通。同時，也作為燈具結構支撐件之一。

此外，還包括一種自帶電路并可伸縮彎曲的納米全金屬燈條結構【CN201320107488】；一種全金屬一體化LED燈珠封裝結構【CN201320792989】；一種自帶電路的全金屬燈條結構的戶外燈具【一種自帶電路的全金屬燈條結構 的戶外燈具】；一種直插式一體化LED燈珠及LED燈【CN201420522053】；一種可插拔LED金屬燈珠的可彎曲條形模組燈條結構及整燈【CN201420654192】；一種可插拔LED金屬燈珠配套的可彎曲條形模組燈條【CN201410616061】；一種具有可彎曲定型連接件的LED燈具【CN201520124605】；一種可任意彎曲定型的組合燈具【CN201520124604】。

在此基礎上，進一步創新設計出和現有技術(可彎曲條形模組燈條結構以及可彎曲定型連接件)中的卡槽配合使用的新型卡條結構，用于燈具結構件轉接、緊固、密封及裝飾。需要說明的是，本申請?zhí)岢龅陌l(fā)明構思是一種用于燈具的卡條構件，若其中有照明裝置的具體組件描述不夠詳盡之處，請參考上述現有技術，上述現有技術公開的技術方案可作為本申請引用的現有技術的范疇。

技術實現要素：

針對以上技術問題，本申請?zhí)岢隽艘环N用于燈具的卡條構件，其特征在于，該卡條構件至少包括一個基材(11)和卡扣連接件(22)，所述卡扣連接件(22)為T(mén)型結構，該T型結構包括水平組件和豎直組件，所述基材(11)和所述豎直組件接觸，所述卡條構件為工字型卡條構件，所述卡條構件的材質為任意彎曲裁剪的塑膠材料，所述T型結構的水平組件的厚度小于所述T型結構的豎直組件的寬度，所述基材(11)和卡扣連接件(22)的材質相同并一體成型。

為了進一步減輕卡條構件自身的質量，在所述T型結構的水平組件表面，水平組件和豎直組件相交處，設置一沿著T型構件長度方向延伸的凹槽。

作為優選，所述基材(11)的數目為三個，呈U型一體結構，在至少一個基材(11)一體設置相應的卡扣連接件(22)。

作為優選，所述基材(11)的數目為兩個，呈L型一體結構，在至少一個基材(11)一體設置相應的卡扣連接件(22)。

為了提高卡條構件的強度，所述卡條構件中嵌入加強筋，提高支撐力。

附圖說明

圖1為卡條構件和框架結構并配合若干LED光源的條狀燈具示意圖；

圖2a-圖2c為L(zhǎng)型卡條構件卡合形成的四邊形LED燈具的示意圖；

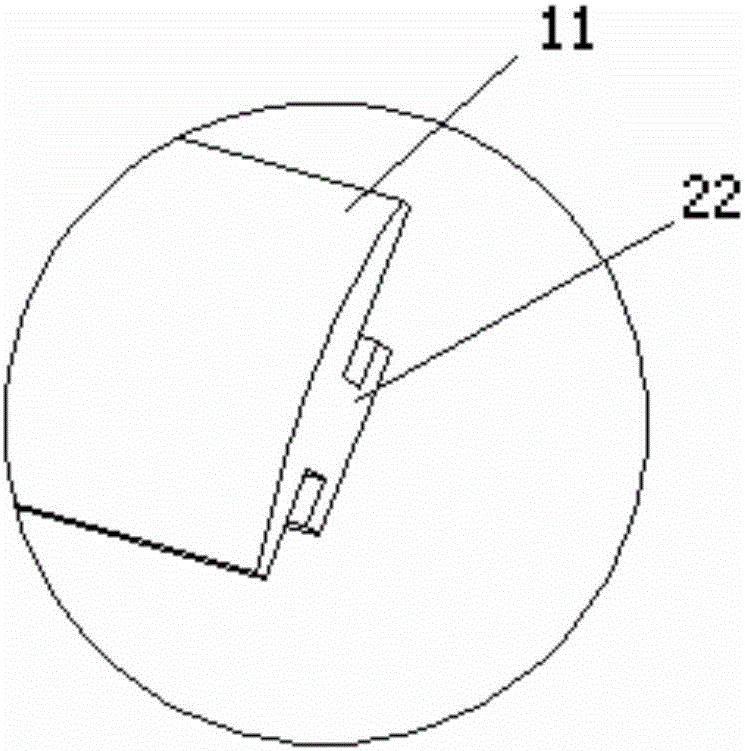

圖3a-圖3b為卡條構件局部放大圖；

圖4a-圖4c為I型(工型)，U型，L型卡條構件結構示意圖。

具體實施方式

下面結合附圖以及具體實施例對本實用新型的技術方案作進一步說明。

該卡條構件至少包括一個基材(11)和卡扣連接件(22)，所述卡扣連接件(22)為T(mén)型結構，該T型結構包括水平組件和豎直組件，所述基材(11)和所述豎直組件接觸，所述卡條構件為工字型卡條構件，所述卡條構件的材質為任意彎曲裁剪的塑膠材料，所述T型結構的水平組件的厚度小于所述T型結構的豎直組件的寬度，所述基材(11)和卡扣連接件(22)的材質相同并一體成型。

圖1,圖2a-圖2c中示出了，兩種不同類似的卡條構件配合現有技術中的條柱形塑膠金屬?gòu)?fù)合件，條柱形塑膠金屬?gòu)?fù)合件的各個側面具有T型槽；所述工字型卡條構件的卡扣連接件和所述T型槽結構相互卡合，從而形成一條狀燈具示意圖和四邊形LED燈具的示意圖。有效起到了卡接、緊固、密封的作用。

圖3a-圖3b示出了常規的工字型卡條構件，并且為了進一步減輕卡條構件自身的質量，在所述T型結構的水平組件表面，水平組件和豎直組件相交處，設置一沿著T型構件長度方向延伸的凹槽。

圖4a-圖4c中示出了作為優選，所述基材(11)的數目為三個，呈U型一體結構或呈L型一體結構，在至少一個基材(11)一體設置相應的卡扣連接件(22)。

該卡條構件至少包括一個基材和卡扣連接件，所述卡扣連接件為T(mén)型結構，該T型結構包括水平組件和豎直組件，所述基材和所述豎直組件接觸從而形成一體成型工字型卡條構件，配合現有技術中的條柱形塑膠金屬?gòu)?fù)合件形成的框架構件，作為燈具結構件轉接、緊固、密封及裝飾。

以上實施例僅僅作為示例，并非對權利要求的保護做出限定，對本領域來說，可以組成多邊形LED燈具，圓形LED燈具，甚至LED筒燈，相應地，條柱形塑膠金屬?gòu)?fù)合件，工字型卡扣連接件，帶卡扣的L或U型緊固密封條，也進行相應的改變。

以上所述僅是本實用新型優選實施方式。應當指出，對于本技術領域的普通技術員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應該視為本實用新型的保護范圍。
