本實用新型涉及一種燈具安裝裝置及燈具。

背景技術：

燈具作為室內裝飾的一部分，通常固定于建筑物的天花板或墻面之上。完成一個燈具的安裝，需要實現電氣及機械兩部分的連接固定，一般而言會先在安裝位置固定一個安裝基座，而在燈具上安裝一個與之相匹配的連接座，然后通過將安裝基座和連接座相互連接實現燈具的安裝。通常連接座和安裝基座可采用卡扣、螺紋或吊鉤等連接方式，其中較為簡便的一種連接方式為安裝基座上開設鑰匙形槽孔，連接座上的掛鉤從槽孔大端插入，移動到小端后鎖定連接。但是這樣的連接結構，當有物體觸及燈體，可能會使燈體沿槽孔小端向大端移動，這時掛鉤會從槽孔的大端滑出，使得燈具脫落。

技術實現要素：

本實用新型的目的是為了解決上述問題，提供一種連接可靠的燈具安裝裝置。

本實用新型為實現上述功能，所采用的技術方案是提供一種燈具安裝裝置，包括與基體連接的固定座和與燈具連接的連接座，所述固定座\連接座上設置有掛孔，所述掛孔包括插入端和固定端，所述連接座\固定座上設置有和所述掛孔相對應的掛鉤，當所述連接座與所述固定座連接時，所述掛鉤插入所述掛孔，并從所述插入端向所述固定端移動，其特征在于：所述燈具安裝裝置還包括限位結構，所述燈具安裝裝置安裝完成后，所述限位結構限制所述連接座沿所述掛孔的所述固定端向所述插入端的方向移動。

進一步的，所述限位結構包括分別設置在所述連接座和所述固定座上的限位鎖扣和限位孔，所述限位鎖扣上設置有可插入限位孔的扣持部。

進一步的，所述連接座上設置有支撐件，一轉軸穿設于所述支撐件和限位鎖扣,所述限位鎖扣克繞所述轉軸轉動。

進一步的，所述限位鎖扣上還設置有按壓部，所述按壓部和所述扣持部分別設置在所述轉軸的兩側。

進一步的，所述限位結構還包括彈簧，所述彈簧對所述扣持部施加一個面向固定座方向的力。

進一步的，所述扣持部上設置有導向斜面。

本實用新型還提供一種燈具，其特征在于：所述燈具包括如上所述的連接座。

本實用新型所述的燈具安裝裝置，通過增加限位結構，在固定座和連接座連接后限制連接座可能的各個方向上的移動，從而實現燈具的可靠安裝。

附圖說明

圖1是本實用新型燈具安裝裝置的結構示意圖；

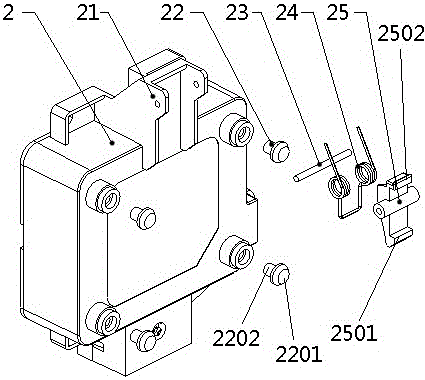

圖2是本實用新型連接座的分解示意圖；

圖3是本實用新型燈具安裝裝置的安裝過程示意圖一；

圖4是本實用新型燈具安裝裝置的安裝過程示意圖二；

圖5是本實用新型燈具安裝裝置的拆卸過程示意圖。

具體實施方式

以下結合附圖和具體實施例對本實用新型提出的燈具安裝裝置作進一步詳細的說明。

本實用新型提供的優選實施例的燈具固定裝置包括配對使用的固定座1和連接座2，請參看附圖1，其中，固定座1預先安裝到屋頂、天花板或者墻面之類的基體上，連接座2則預先安裝到燈具中。

固定座1大致呈矩形框體，具有平板狀主體部18及自主體部外周緣向基體方向延伸形成的側邊。主體部的四個角落位置設置有數個掛孔12。掛孔12具有一個較大的插入端1202和一個較小的固定端1201，而在連接座2上設置有和掛孔12相對應的掛鉤22，在本實施例中掛鉤22有一個較大的頭部2201和一個較細的桿部2202，其頭部2201可插入掛孔12的插入端1202在向固定端1201移動一段距離后而桿部2202卡持在固定端1201，而頭部2201無法從固定端1201中脫出，從而限制連接組2向離開固定座1的方向運動。而在其他較佳實施例中，如用于吸頂燈時，可以采用L形或T形勾爪形式的掛鉤。而掛孔12和掛鉤22的數量可根據燈具的重量進行設置，在本實施例中為4個，在其他實施例中可以為3個，或者用于較輕壁燈時僅用兩個即可。

為了使掛孔12和掛鉤22不會松開，在本實施例中和其他設計的區別在于增加了一個限位結構。限位結構包括設置在固定座1上的限位孔11和設置在連接座2上的限位鎖扣25，限位鎖扣25上有一個面向固定座的凸塊狀扣持部2501，當固定座1和連接座2連接完成后，扣持部2501伸入限位孔11從而限制固定座1和連接座2的相對移動，特別是限制連接座2沿掛孔12的固定端1201向插入端1202的方向移動。

請參考圖2，連接座2呈矩形立方體構型，其背離固定座1的方向設置有與燈具結合的結合部（未圖示），其面向固定座1的表面向固定座1方向延伸形成對應固定座1的掛孔12的掛鉤22。限位鎖扣25設置于連接座2的一個側壁上，連接座2上為了連接限位鎖扣25，在連接座2的一個側壁上設置了支撐件21，支撐件21為一對支架，限位鎖扣25通過轉軸23安裝在支撐件21上，限位鎖扣25可以繞轉軸23旋轉使得扣持部2501插入或脫出限位孔11。為了確保限位效果，我們要避免扣持部2501從限位孔11中滑出，因此我們在還在轉軸上增設了彈簧24，彈簧24對扣持部2501施加一個面向固定座1方向的力。當然也可以在扣持部2501和連接座之間增加彈性部件來實現相同的效果。同時為了拆卸連接座2，在限位鎖扣25上還設置有按壓部2502，按壓部2502和扣持部2501分別設置在轉軸23沿上下方向的兩側，當按下按壓部2502時，扣持部2501可從限位孔11中脫出。另外在扣持部2501上還設置有導向斜面。

下面我們來說明一下本實施例燈具安裝裝置的使用方法,安裝過程請參考圖3、圖4：連接座2的4個掛鉤22對應裝入固定座1的4個鑰匙形掛孔12中，向著掛孔12小端滑動，扣持部2501沿著導向斜面移動，直至扣持部2501在彈簧22作用下滑入限位孔11中，掛鉤22與掛孔12配合作用，同時限位鎖扣25與限位孔11配合作用，連接座2與固定座1安裝完成。

拆卸過程請參考圖5：連接座2與固定座1安裝完成狀態下，沿固定座1安裝面方向（圖中箭頭方向）按動按壓部2502，限位鎖扣25的扣持部2501從限位孔11中脫出，沿鑰匙形掛孔12大端滑動連接座2，掛鉤22從掛孔12中脫出，連接座2與固定座1完成拆卸。

以上是本實用新型的一個較佳實施例，在其他較佳實施例中，掛鉤可設置于固定座，而掛孔可設置于連接座。

上文對本實用新型優選實施例的描述是為了說明和描述，并非想要把本實用新型窮盡或局限于所公開的具體形式，顯然，可能做出許多修改和變化，這些修改和變化可能對于本領域技術人員來說是顯然的，應當包括在由所附權利要求書定義的本實用新型的范圍之內。
