本實用新型涉及日用電器技術領域，尤其是一種兼具化妝鏡功能的新型臺燈。

背景技術：

隨著LED照明技術的發展，其以體型小、安裝方便、壽命長、照明效果好的技術特點，在多種照明方案中得到了越來越廣泛的使用，臺燈就是其中一例。現有的采用LED燈珠照明技術的臺燈，不管采用何種造型，其原理是一致的，是通過LED驅動板驅動LED燈珠照明，在絕大多數的臺燈造型中，LED燈珠的位置是固定的，多個LED燈珠的照明方向也是集中統一的，目的是提高設計照明范圍內的照明效果，但也導致了照射范圍的調整不便。

公告號為CN204026316U的一種多功能化妝鏡臺燈，將臺燈與化妝鏡組合到一起，臺燈在達到常規照明需要的同時，還巧妙的實現與化妝鏡的配合，滿足了化妝鏡的照明條件。但其結構比較簡單，化妝鏡與安裝LED燈珠的圈架是組合到一起的，旋轉化妝鏡時LED燈珠也會隨之轉動，必然會影響LED燈珠的照明效果，在特定情況下不能滿足化妝照明的需求。

技術實現要素：

本實用新型的目的是為了克服上述技術缺點提供一種兼具化妝鏡功能的新型臺燈，在相對的兩個方向上提供照明環境，一側的LED燈珠沿弧形支桿排布，另一側的LED燈珠在圈架上呈環形排布，化妝鏡安裝在圈架內部，圈架、化妝鏡均可手動旋轉控制。

本實用新型解決技術問題采用的技術方案為：一種兼具化妝鏡功能的新型臺燈，包括底座、弧形支桿、連桿、圈架和化妝鏡，所述底座下端安裝有滾輪，上端設有第一開關、第二開關和控制盒，控制盒內安裝有LED驅動板，控制盒通過導線接入外部電源，弧形支桿下端固定安裝在底座上，前側面均勻排布有多個LED燈珠，弧形支桿內部的前側設有導線槽，內部的后側設有帶開口的嵌槽，所述連桿一端設有弧形嵌塊，弧形嵌塊安裝在嵌槽內并與嵌槽相適匹配，連桿另一端安裝U型架，圈架與化妝鏡分別通過第一阻尼軸、第二阻尼軸安裝在U型架的兩端，第一阻尼軸、第二阻尼軸的軸心線重合，化妝鏡的外徑小于圈架的內徑，圈架的前側面上均勻排布有多個LED燈珠，控制盒與第一開關、第二開關電性連接，第一開關與弧形支桿前側面的多個LED燈珠電性連接，第二開關與圈架前側面的多個LED燈珠電性連接。底座下端的滾輪方便底座在水平面上的旋轉，可以方便地調換所需要的照明條件，當弧形支桿朝向使用者時，弧形支桿前側的多個LED燈珠發光，可用于學習、閱讀，當圈架朝向使用者時，圈架側面的多個LED燈珠發光，為化妝鏡提供照明條件，第一開關、第二開關分別控制弧形支桿、圈架上的LED燈珠的供電通斷；LED控制板采用當前公開通用的成熟技術；弧形支桿內部前側的導線槽用于穿接導線，使LED燈珠與控制開關連接，后側的嵌槽用于嵌接連桿端的弧形嵌塊，弧形嵌塊的圓心與弧形支桿的圓心指向相同，因此與嵌槽相適匹配，并可沿嵌槽內部上下滑動定位，從而帶動連桿、圈架、化妝鏡上下移動，便于調節圈架和化妝鏡的高度；U型架用于承托圈架和化妝鏡，圈架通過第一阻尼軸安裝在U型架上，化妝鏡通過第二阻尼軸安裝在U型架上，第一阻尼軸、第二阻尼軸之間不聯動，因此圈架與化妝鏡不聯動，可以分別調節圈架、化妝鏡的傾斜角度；阻尼軸是一種本身具備一定摩擦力的旋轉軸，借助摩擦力可以在某一角度固定。

進一步地，所述連桿靠近弧形嵌塊的一端設有螺紋，并套接有一個與螺紋相適匹配的固緊螺栓。固緊螺栓套接在連桿上，通過與螺紋的匹配螺接，可以把弧形嵌塊與弧形支桿鎖定，以使弧形嵌塊固定在某一特定的高度上。

本實用新型所具有的有益效果是：本實用新型結構設計合理，在相對的兩個方向上提供照明環境，一側的LED燈珠沿弧形支桿排布，另一側的LED燈珠在圈架上呈環形排布，方便實用，照明效果好，同時在圈架內部安裝化妝鏡，圈架、化妝鏡均可手動旋轉控制，達到一物多用、節約空間的目的。

附圖說明

附圖1為本實用新型的結構示意圖。

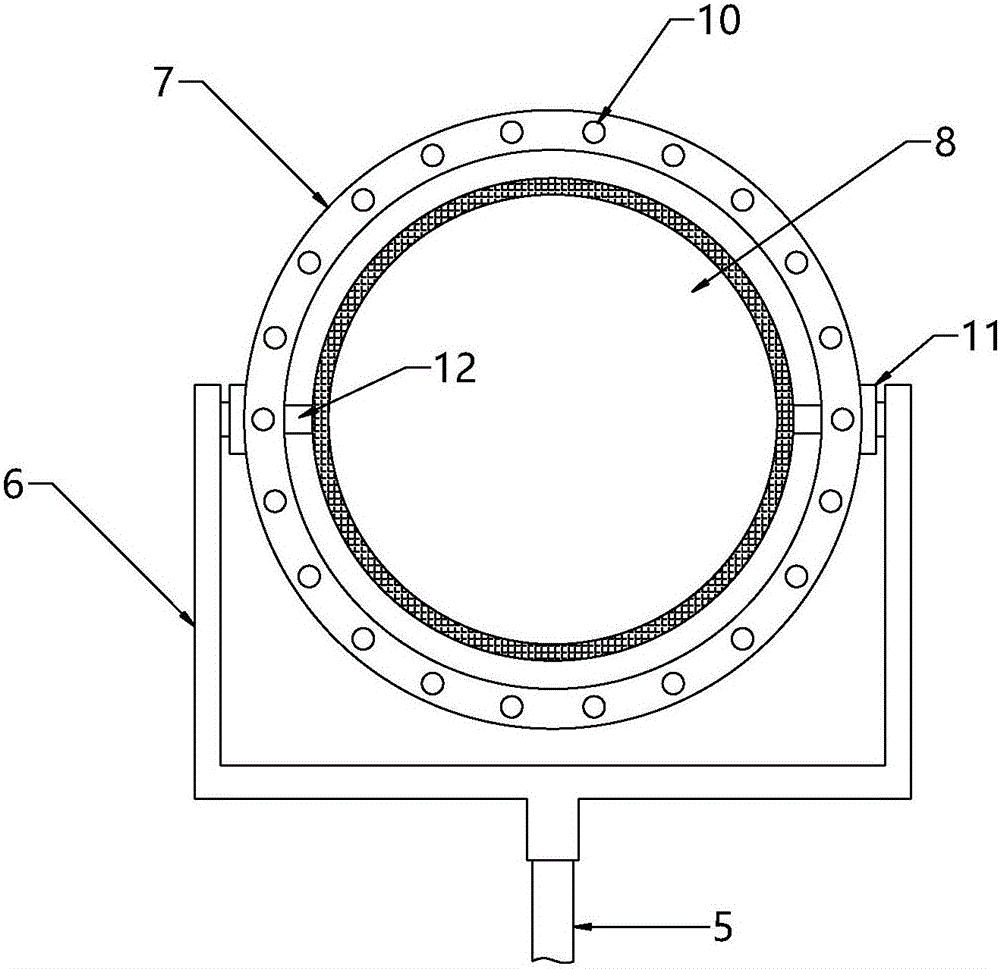

附圖2為本實用新型所述U型架與圈架、化妝鏡的連接示意圖。

附圖3為本實新型所述弧形支桿的截面示意圖。

具體實施方式

下面結合附圖1、附圖2、附圖3對本實用新型做以下詳細說明。

如圖1、圖2、圖3所示，本實用新型包括底座1、弧形支桿2、連桿5、圈架7和化妝鏡8，所述底座1下端安裝有滾輪17，上端設有第一開關13、第二開關14和控制盒15，控制盒15內安裝有LED驅動板(角度所限，圖中未畫出)，控制盒15通過導線16接入外部電源(圖中未標出)，弧形支桿2下端固定安裝在底座1上，前側面均勻排布有多個LED燈珠10，弧形支桿2內部的前側設有導線槽9，內部的后側設有帶開口的嵌槽3，所述連桿5一端設有弧形嵌塊4，弧形嵌塊4安裝在嵌槽3內并與嵌槽3相適匹配，連桿5另一端安裝U型架6，圈架7與化妝鏡8分別通過第一阻尼軸11、第二阻尼軸12安裝在U型架6的兩端，第一阻尼軸11、第二阻尼軸12的軸心線重合，化妝鏡8的外徑小于圈架7的內徑，圈架7的前側面上均勻排布有多個LED燈珠10，控制盒15與第一開關13、第二開關14電性連接，第一開關13與弧形支桿2前側面的多個LED燈珠10電性連接，第二開關14與圈架7前側面的多個LED燈珠10電性連接。底座1下端的滾輪17方便底座1在水平面上的旋轉，可以方便地調換所需要的照明條件，當弧形支桿2朝向使用者時，弧形支桿2前側的多個LED燈珠10發光，可用于學習、閱讀，當圈架7朝向使用者時，圈架7側面的多個LED燈珠10發光，為化妝鏡8提供照明條件，第一開關13、第二開關14分別控制弧形支桿2、圈架7上的LED燈珠10的供電通斷；LED控制板采用當前公開通用的成熟技術；弧形支桿2內部前側的導線槽9用于穿接導線，使LED燈珠10與控制開關連接，后側的嵌槽3用于嵌接連桿5端的弧形嵌塊4，弧形嵌塊4的圓心與弧形支桿2的圓心指向相同，因此與嵌槽3相適匹配，并可沿嵌槽3內部上下滑動定位，從而帶動連桿5、圈架7、化妝鏡8上下移動，便于調節圈架7和化妝鏡8的高度；U型架6用于承托圈架7和化妝鏡8，圈架7通過第一阻尼軸11安裝在U型架6上，化妝鏡8通過第二阻尼軸12安裝在U型架6上，第一阻尼軸11、第二阻尼軸12之間不聯動，因此圈架7與化妝鏡8不聯動，可以分別調節圈架7、化妝鏡8的傾斜角度；阻尼軸是一種本身具備一定摩擦力的旋轉軸，借助摩擦力可以在某一角度固定。

進一步地，所述連桿5靠近弧形嵌塊4的一端設有螺紋18，并套接有一個與螺紋18相適匹配的固緊螺栓19。固緊螺栓19套接在連桿5上，通過與螺紋18的匹配螺接，可以把弧形嵌塊4與弧形支桿2鎖定，以使弧形嵌塊4固定在某一特定的高度上。

在本實施例中，弧形支桿2的截面為矩形，在實際使用時，弧形支桿還可以采用筒狀或其它任意適合的開頭、結構。

應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
