本實用新型涉及導光板技術領域，具體為一種多層型側入光式導光板。

背景技術：

導光板是利用光學級的亞克力/PC板材，然后用具有極高反射率且不吸光的高科技材料，在光學級的亞克力板材底面用UV網版印刷技術印上導光點。利用光學級亞克力板材吸取從燈發出來的光在光學級亞克力板材表面的停留，當光線射到各個導光點時，反射光會往各個角度擴散，然后破壞反射條件由導光板正面射出。通過各種疏密、大小不一的導光點，可使導光板均勻發光。然而市面上的導光板都普遍存在著各種問題：為節約成本使用LEDCCFL或者熒光燈使得導光太弱，使得所需導光的標志不明顯；劇烈發熱，容易損壞設備，減短單光板的使用壽命，甚至造成火災。因此如何生產一種在節能的同時增強發光強度，并且具有良好散熱性的導光板一直是業內一個亟待解決的問題。

技術實現要素：

本實用新型的目的在于提供一種多層型側入光式導光板，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種多層型側入光式導光板，包括安裝框架，所述安裝框架的左側固定設有LED光源，所述安裝框架的左側內壁設有與LED光源相對應的進光口，所述安裝框架內部安裝有導光板，所述導光板的下端設有反射膜，所述導光板的上端設有第一擴散膜，所述第一擴散膜的上端設有第一增光膜，所述第一增光膜的上端設有第二增光膜，所述第二增光膜的上端設有第二擴散膜，所述第二擴散膜的上端設有遮光膜。

優選的，所述安裝框架為鏤空結構，且所述安裝框架的外壁設有導熱膠帶。

優選的，所述導光板的表面設有網點，所述網點直徑相同且都小于6 mm。

與現有技術相比，本實用新型的有益效果是：該多層型側入光式導光板結構簡單，生產成本低廉，通過設置雙層增光膜，雙層擴散膜，并且增光膜與擴散膜配合安裝，有效的增強了光源的強度且使得導光板上的光擴散的更均勻；該多層型側入光式導光板通過設置導熱膠帶，增強了導光板的散熱性，解決了導光板的發熱問題，延長了設備的使用壽命；導光板4上設置激光網點使得設備功耗更加小、光能效率更高、光顯更均勻、穩定性高。

附圖說明

圖1為本實用新型結構示意圖；

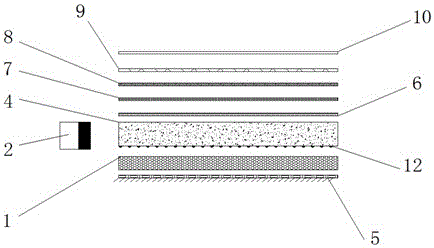

圖2位本實用新型爆炸結構示意圖。

圖中：1安裝框架、2 LED光源、3進光口、4導光板、5反射膜、6第一擴散膜、7第一增光膜、8第二增光膜、9第二擴散膜、10遮光膜、11導熱膠帶、12網點。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種多層型側入光式導光板，包括安裝框架1，所述安裝框架1的左側固定設有LED光源2，所述安裝框架1的左側內壁設有與LED光源2相對應的進光口3，所述安裝框架1內部安裝有導光板4，所述導光板4的下端設有反射膜5，所述導光板4的上端設有第一擴散膜6，所述第一擴散膜6的上端設有第一增光膜7，所述第一增光膜7的上端設有第二增光膜8，所述第二增光膜8的上端設有第二擴散膜9，所述第二擴散膜9的上端設有遮光膜10。

進一步的，所述安裝框架1為鏤空結構，且所述安裝框架1的外壁設有導熱膠帶11，增強了導光板的散熱性，解決了導光板的發熱問題，延長了設備的使用壽命。

進一步的，所述導光板4的表面設有網點12，所述網點12直徑相同且都小于6 mm，導光板4上設置激光網點使得設備功耗更加小、光能效率更高、光顯更均勻、穩定性高。

該多層型側入光式導光板在工作時，將安裝框架1一側的進光口3與LED光源2配合安裝在固定位置，安裝框架1內部安裝導光板4，在導光板4的下端設置反射膜5，在導光板4的上端設置雙層的增光膜和雙層的擴散膜，并且增光膜與擴散膜配合安裝，有效的增強了光源的強度且使得導光板上的光擴散的更均勻，最上端設置遮光膜10，可防止光線散射外泄，在安裝框架1的外壁增加有導熱膠帶11，增強了導光板的散熱性，解決了導光板的發熱問題，延長了設備的使用壽命，導光板4上設置激光網點使得設備功耗更加小、光能效率更高、光顯更均勻、穩定性高。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
