本實用新型涉及節能照明器，具體是一種LED節能照明器。

背景技術：

1、照明燈管一般安裝在較高建筑物內頂部或墻壁上，當用了一段時間后，燈管上會有一層灰塵，燈管由于安裝得較高及在地面看不到燈管灰塵或清潔工具的限制，一般不會清潔或極少做清潔，灰塵越積越多，灰塵覆蓋后照明的亮度降低，影響光度及照射的距離；2、現有家用、商業照明都只有一個開關，沒有亮度調節或者只亮其中部分的LED燈珠，在不需要較光亮度的情況下浪費較多電；3、現有的LED燈管通電控制要么全亮，要么關電后全滅，當需要較弱燈光或當小夜燈用時無法調節。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種結構合理、自動除塵、通過自動除塵保持原有亮度、無級調節光亮度的LED節能照明器。

解決上述技術問題的方案為：

一種LED節能照明器，所述LED節能照明器包括左端殼件(1)、右端殼件(2)，右端殼件(2)與左端殼件(1)之間固定連接有長條殼件(3)；所述左端殼件(1)內固定有電機(11)、左螺紋轉軸支架(12)、控制器一(13)、左燈管固定接頭(14)；所述右端殼件(2)內固定有右螺紋轉軸支架(21)、右燈管固定接頭(22)；所述左螺紋轉軸支架(12)與右燈管固定接頭(22)上串有螺紋轉軸(4)，螺紋轉軸(4)的一端連接在電機(11)的轉軸上；所述左螺紋轉軸支架(12)上固定有行程開關一(121)，靠近右端殼件(2)的長條殼件(3)末端內固定有行程開關二(122)；所述左燈管固定接頭(14)與右燈管固定接頭(22)之間上固定有LED節能燈管(5)；所述長條殼件(3)頂部設有長條通槽(31)；所述螺紋轉軸(4)上穿接有旋轉螺母(41)，旋轉螺母(41)上連接有一短連接件(42)，短連接件(42)上固定有連接有一圓環體(43)，圓環體(43)內壁粘貼有毛刷(44)，圓環體(43)串在LED節能燈管(5)上，毛刷(44)的毛與LED節能燈管(5)外壁接觸；所述LED節能燈管(5)包括管體(51)，管體(51)兩端連接有端蓋(52)，端蓋(52)上設有通風孔(521)及固定連接柱(522)；所述管體(51)內壁設有兩條電路插槽(501)，兩條電路插槽(501)相對處于180度位置；所述兩條電路板插槽(501)上插入并固定有帶LED燈珠的電路板(53)，電路板(53)上固定有溫度傳感器(54)，溫度傳感器(54)的探頭緊貼在電路板(53)上；所述管體(51)內其中一端固定抽風扇(55)，另一端固定有控制器二(56)，抽風扇(55)、溫度傳感器(54)、帶LED燈珠的電路板(53)分別與控制器二(56)電連接，控制器二(56)與控制器一(13)電連接。

本實用新型的一種LED節能照明器有益效果為：1、本產品結構合理，通過電機開關控制電機工作，使旋轉螺母在螺紋轉軸上來回走動，通過旋轉螺母帶動圓環體同步走動，通過圓環體內壁的毛刷將LED節能燈管上的灰塵刮落，實現自動除塵(清潔燈管)，除塵后保持原有的亮度；2、通過溫度傳感器自動識別高溫，當超過設定溫度時，溫度傳感器反饋信息給控制器二，由控制器二自動控制抽風扇工作，給管內降溫。

附圖說明

圖1為本實用新型的產品的帶開關控制盒的主視圖；

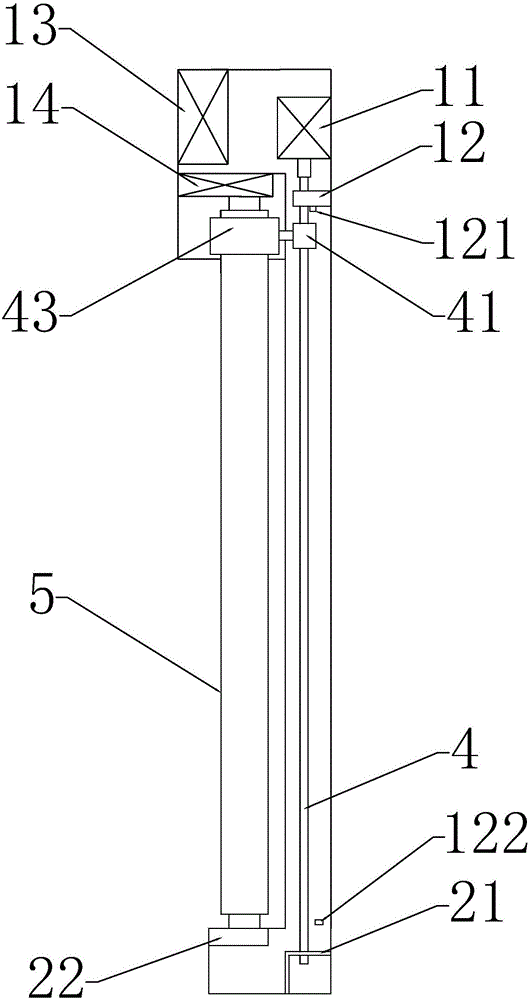

圖2為本實用新型的產品的剖視圖；

圖3為本實用新型的產品左端殼件、右端殼件、長條殼件的仰視圖；

圖4為本實用新型的產品旋轉螺母、短連接件、圓環體的截面圖；

圖5為本實用新型的產品LED節能燈管的剖視圖；

圖6為本實用新型的產品LED節能燈管的截面圖；

圖7為本實用新型的產品LED節能燈管的截面圖；

圖8為圖5的下段放大圖。

具體實施方式

一種LED節能照明器，所述LED節能照明器包括左端殼件1、右端殼件2，右端殼件2與左端殼件1之間固定連接有長條殼件3；所述左端殼件1內固定有電機11、左螺紋轉軸支架12、控制器一13、左燈管固定接頭14；所述右端殼件2內固定有右螺紋轉軸支架21、右燈管固定接頭22；所述左螺紋轉軸支架12與右燈管固定接頭22上串有螺紋轉軸4，螺紋轉軸4的一端連接在電機11的轉軸上；所述左螺紋轉軸支架12上固定有行程開關一121，靠近右端殼件2的長條殼件3末端內固定有行程開關二122；所述左燈管固定接頭14與右燈管固定接頭22之間上固定有LED節能燈管5；所述長條殼件3頂部設有長條通槽31；所述螺紋轉軸4上穿接有旋轉螺母41，旋轉螺母41上連接有一短連接件42，短連接件42上固定有連接有一圓環體43，圓環體43內壁粘貼有毛刷44，圓環體43串在LED節能燈管5上，毛刷44的毛與LED節能燈管5外壁接觸；所述控制器一13通過電源線連接有開關控制盒131，開關控制盒131上設有電機開關、燈管無級調光旋鈕開關、用于控制某顆或其中一部分燈珠亮的燈珠開關；所述LED節能燈管5包括管體51，管體51兩端連接有端蓋52，端蓋52上設有通風孔521及固定連接柱522，固定連接柱522連接在照明器械上固定燈管本體；所述管體51內壁設有兩條電路插槽501，兩條電路插槽501相對處于180度位置；所述兩條電路板插槽501上插入并固定有帶LED燈珠的電路板53，電路板53上固定有溫度傳感器54，溫度傳感器54的探頭緊貼在電路板53上，電路板53插入插槽501后將燈管內腔分成兩半，形成兩條空氣流通道502，使電路板53的正面及背面都得到均勻的散熱；所述管體51內其中一端固定抽風扇55，另一端固定有控制器二56，抽風扇55的工作設定為電路板53的溫度超過60℃時即啟動抽風(即：當溫度傳感器54所反饋控制器二56的溫度值高于60℃時，控制器二56自動控制抽風扇55實施抽風工作降溫，通過兩端的通風孔521實現空氣流通對流的吸入及排出)；抽風扇55、溫度傳感器54、帶LED燈珠的電路板53分別與控制器二56電連接，控制器二56與控制器一13電連接。

所述的控制器一13與電機11、行程開關一121、行程開關二122電連接。
