本實用新型涉及裝飾建材領域，具體涉及一種LED燈罩安裝結構。

背景技術：

天花的安裝一般通過龍骨來完成，現在還有一種新型的LED龍骨產品，將龍骨結構與LED照明兩種結構合而為一。

由于龍骨本身在天花上屬于安裝結構，在天花中的占用面積不可能太大，一般來說龍骨都是比較細的。這決定了同時作為照明設備的LED龍骨也是比較細長的結構。現有技術的燈罩的安裝結構不能保障在細長的LED龍骨上也能夠裝拆自如。同時，燈罩的結構不應該影響天花的整體外觀，現有技術的安裝結構在美觀與實用之間難以取得平衡。

不難看出，現有技術還存在一定的缺陷。

技術實現要素：

本實用新型所要解決的技術問題是提供一種LED燈罩安裝結構，通過卡扣扣合的方式進行安裝，便于裝拆。

為實現上述目的，本實用新型采用以下技術方案：

一種LED燈罩安裝結構，包括相互連接的LED龍骨和燈罩，LED龍骨呈條狀延伸，其龍骨主體內部設有空腔，空腔內設置有LED照明裝置，空腔底部設有與空腔聯通的槽口，槽口兩側設有水平向內凸出的卡口擋邊；燈罩呈條狀延伸，燈罩包括燈罩主體以及連接于燈罩主體兩側的卡扣，卡扣與卡口擋邊相配合，燈罩通過卡扣扣合于卡口擋邊將燈罩主體罩設于槽口的底部。

進一步的，所述燈罩主體兩側分別設有向外延伸的翼片，且兩片翼片的外緣之間的總寬度大于槽口的寬度，使燈罩罩設于槽口底部時完全遮蔽槽口。

進一步的，所述翼片的上方設有豎直向上延伸的第一扣緊部，第一扣緊部的頂部設有向外延伸的扣緊凸緣，扣緊凸緣的凸出長度小于翼片的延伸長度，第一扣緊部與翼片共同組成卡扣。

進一步的，所述燈罩兩側的卡扣不對稱設置，其中一側翼片的上方設有豎直向上延伸的第一扣緊部，第一扣緊部的頂部設有向外延伸的扣緊凸緣，扣緊凸緣的凸出長度小于翼片的延伸長度，第一扣緊部與翼片共同組成其中一側的卡扣；另一側翼片的上方設有呈直角彎折的第二扣緊部，第二扣緊部與翼片共同組成截面呈C形的另一側卡扣。

進一步的，所述扣緊凸緣的凸出長度為0.5mm～1mm。

本實用新型提供的一種LED燈罩安裝結構，具有以下優點：

利用卡扣扣合的方式將燈罩與龍骨安裝在一起，方便多次快速裝拆；

卡扣可采用兩側對稱的扣緊凸緣設計，也可以采用單邊扣緊凸緣的設計，實用之余進一步提高了扣合的穩定性；

翼片的遮蔽效果更理想，使安裝效果更美觀，同時翼片不易藏塵，對保持產品清潔有重要作用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的一種LED燈罩安裝結構的整體結構示意圖。

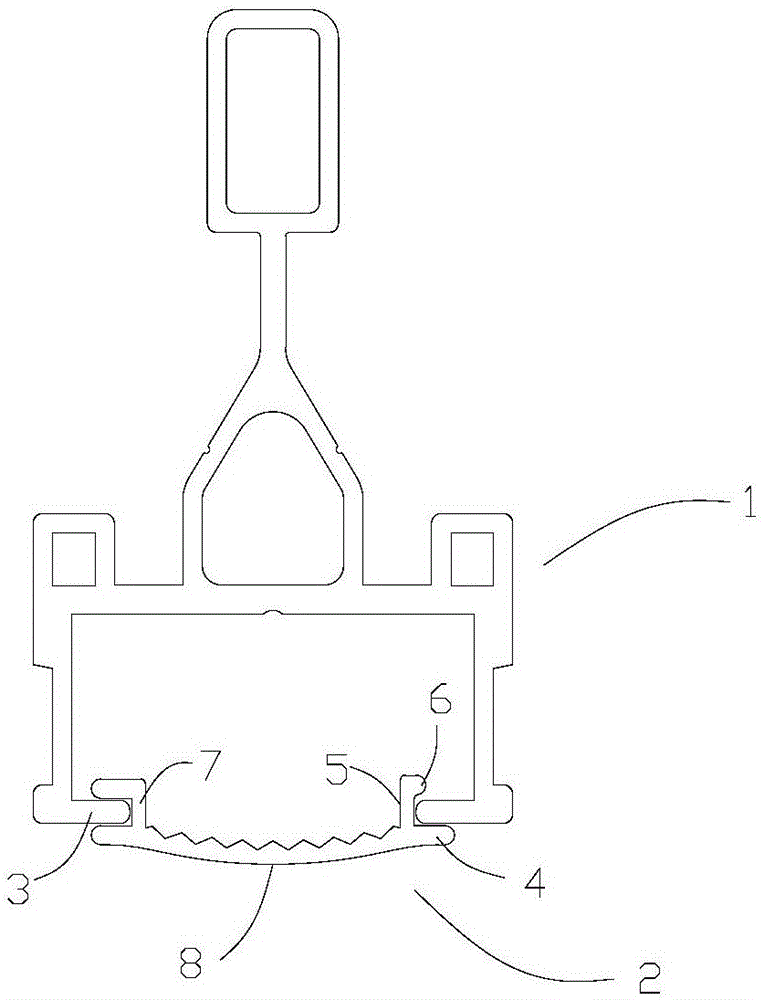

圖2為本實用新型實施例二的結構示意圖。

附圖標記說明：

1、LED龍骨 2、燈罩

3、卡口擋邊 4、翼片

5、第一扣緊部 6、扣緊凸緣

7、第二扣緊部 8、燈罩主體

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例和附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。需要說明的是，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例一

請參閱圖1，本實施例公開了一種LED燈罩2安裝結構，包括相互連接的LED龍骨1和燈罩2，LED龍骨1呈條狀延伸，其龍骨主體內部設有空腔，空腔內設置有LED照明裝置，空腔底部設有與空腔聯通的槽口，槽口兩側設有水平向內凸出的卡口擋邊3；燈罩2呈條狀延伸，燈罩2包括燈罩主體8以及連接于燈罩主體8兩側的卡扣，卡扣與卡口擋邊3相配合，燈罩2通過卡扣扣合于卡口擋邊3將燈罩主體8罩設于槽口的底部。

卡扣本身是一種彈性形變扣合部件，只要在底部對燈罩2施加一定的壓力即可將卡扣扣合于LED龍骨1的槽口處。

作為優選，所述燈罩主體8兩側分別設有向外延伸的翼片4，且兩片翼片4的外緣之間的總寬度大于槽口的寬度，使燈罩2罩設于槽口底部時完全遮蔽槽口。

翼片4起到遮蔽槽口的作用，完全將金屬結構的LED龍骨1的槽口遮擋住，使天花看起來更美觀。而且片狀的翼片4兩側較扁，不容易藏塵，又不會使燈罩2凸出于LED龍骨1顯得不協調，是美觀之余又實用的結構。

具體地，作為優選，所述翼片4的上方設有豎直向上延伸的第一扣緊部5，第一扣緊部5的頂部設有向外延伸的扣緊凸緣6，扣緊凸緣6的凸出長度小于翼片4的延伸長度，第一扣緊部5與翼片4共同組成卡扣。

翼片4在這里還起到進一步的作用，就是與第一扣緊部5的扣緊凸緣6共同形成扣緊作用。從方便安裝的角度，兩側卡扣都采用這種扣緊結構是一個比較簡單方便的方案。不過相對地，出于安裝方便的考慮，所以扣緊凸緣6的凸出長度較小，一般優選為0.5mm～1mm，如果兩側同時采用扣緊凸緣6的結構可靠性是較低的。而且多次裝拆后，扣緊凸緣6可能會出現一定程度的磨損，進一步降低扣合的可靠性。

實施例二

本實施例與實施例一的唯一區別在于：兩側的卡扣采用了不對稱的結構設計。

請參閱圖2，作為優選，所述燈罩2兩側的卡扣不對稱設置，其中一側翼片4的上方設有豎直向上延伸的第一扣緊部5，第一扣緊部5的頂部設有向外延伸的扣緊凸緣6，扣緊凸緣6的凸出長度小于翼片4的延伸長度，第一扣緊部5與翼片4共同組成其中一側的卡扣；另一側翼片4的上方設有呈直角彎折的第二扣緊部7，第二扣緊部7與翼片4共同組成截面呈C形的另一側卡扣。

這是在實施例一的基礎上進一步改進的另一種結構方案。扣緊凸緣6結構只在其中一側的卡扣上采用，而另一側則采用穩定性更高的C形槽結構。安裝時，先將第二扣緊部7鉤設于LED龍骨1的其中一側擋邊上，使這一側卡扣先完成扣合；然后再對另一側卡扣單邊施加壓力，使第一扣緊部5彈性形變，將扣緊凸緣6扣合在LED龍骨1的另一側擋邊上。采用C形槽結構的卡扣具有較高的可靠性，呈直角彎折的第二扣緊部7由于扣合深度更深，所以不易松脫。而且單邊施加壓力的扣合方法比較科學省力，是一種優選的設計方案。

本實用新型提供的一種LED燈罩2安裝結構，利用卡扣扣合的方式將燈罩2與龍骨安裝在一起，方便多次快速裝拆。卡扣可采用兩側對稱的扣緊凸緣6設計，也可以采用單邊扣緊凸緣6的不對稱設計，滿足不同的穩定性需求。且翼片4的遮蔽效果更理想，使安裝效果更美觀，同時翼片4不易藏塵，對保持產品清潔有重要作用。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
